Как снять рамку магнитолы хендай солярис?

Пошаговая инструкция по снятию

Чтобы снять магнитолу на Хендай Солярис первого поколения и заменить на альтернативное устройство, требуется:

1. Приобрести новое головное устройство и совместимый декоративный элемент, который позволит вписать оборудование в интерьер салона автомобиля.
2. Перед тем как снять штатную магнитолу, требуется отключить отрицательный полюс аккумулятора от кузова транспортного средства.

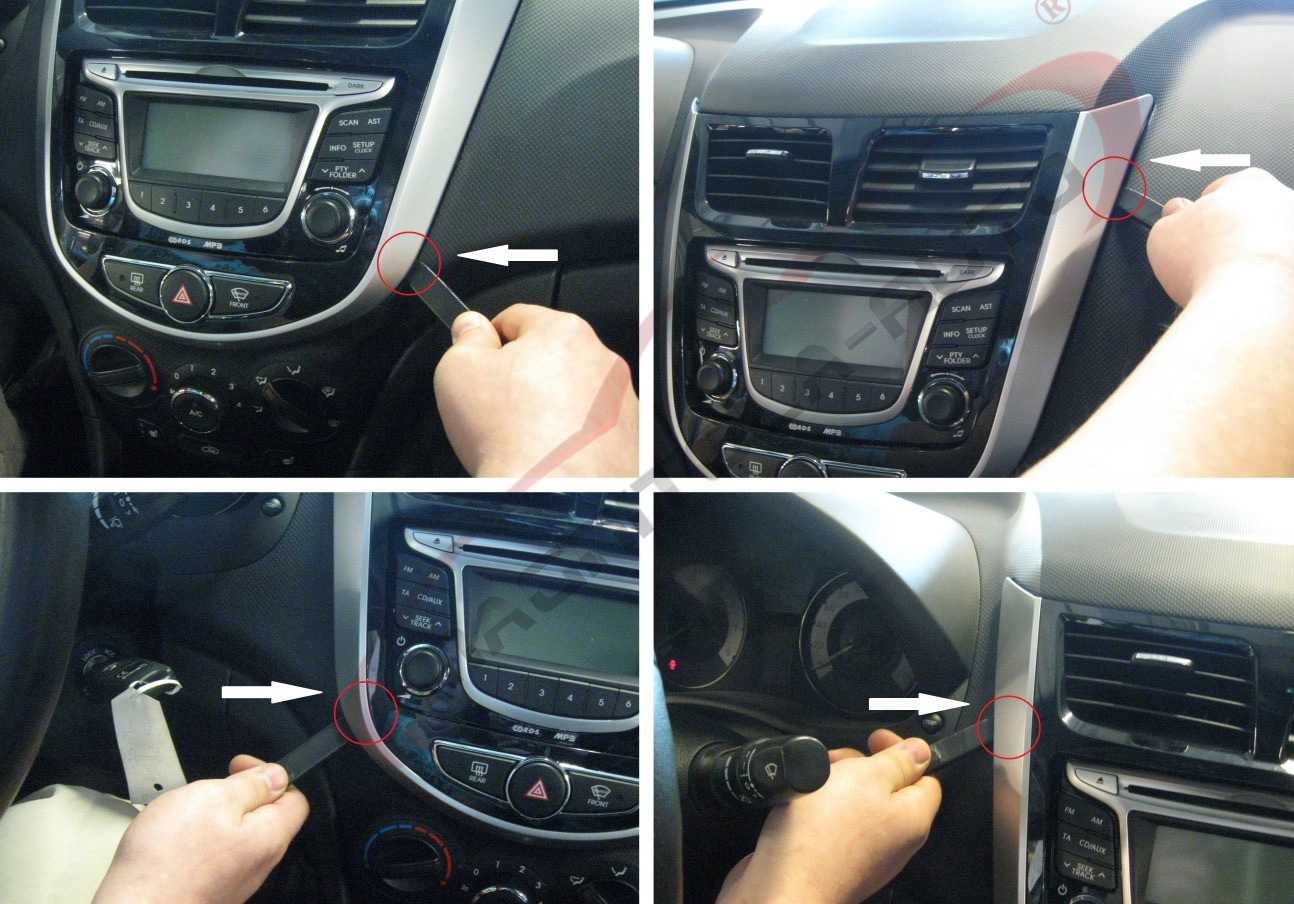

3. Аккуратно поддеть пластиковую декоративную рамку, размещенную вокруг автомагнитолы. Деталь установлена на панели приборов при помощи жестких пластиковых фиксаторов, которые прочно удерживают элемент на месте. Снятие начинается снизу, поскольку около блока кнопок отсутствуют пистоны крепления.
4. Отключить блок кнопок от электрических жгутов.
5. Штатное головное устройство закреплено внутри торпедо автомобиля при помощи 4 шурупов с крестообразной головкой, которые требуется выкрутить.
6. Для дальнейшего снятия магнитолы требуется отсоединить штекеры проводки, дополнительных разъемов и антенны.
7. Установить на место новое головное устройство, которое соединяется со штатными кнопками управления на руле и дополнительными разъемами через переходники или конвертеры сигнала. Схема коммутации зависит от модификации монтируемой магнитолы. Для крепления нового оборудования применяются штатные треугольные кронштейны, которые снимаются с корпуса заводского устройства. При установке магнитолы MP4 дополнительно прокладываются провода для камеры заднего вида, которые проходят через салон на крышку багажника.
8. Если головное аудиоустройство планируется использовать для осуществления звонков в режиме «свободные руки», то требуется установить микрофон связи. Элемент располагается на противосолнечном козырьке или верхней части лобового стекла.
9. При установке альтернативного декоративного элемента вокруг магнитолы требуется переставить дефлекторы центральных воздуховодов, которые крепятся на клипсах.

Для снятия и замены мультимедийного оборудования на Хендай Солярис второго поколения необходимо:

1. Отстегнуть боковые ограничители хода перчаточного ящика. Допускается выгибание боковых стенок, позволяющее вывести элементы из направляющих пазов. Опустить корпус до упора вниз, а затем снять его с петель и убрать в сторону.
2. Слева от бардачка имеется полость, ведущая к корпусу магнитолы, в которой находятся пружинные защелки. Детали снимаются плоскогубцами с удлиненными губками.
3. Демонтировать декоративное пластиковое обрамление, установленное вокруг головного устройства. Удаление клипс упрощает снятие детали.
4. Снять магнитолу, закрепленную 4 винтами. Сзади имеются 2 крупных прямоугольных штекера и небольшой разъем.
5. Установить на штатные места направляющие кронштейны, которые крепятся винтами. Новое головное устройство монтируется на элементы и крепится специальными винтами (в соответствии с инструкцией).
6. Проложить кабель подачи сигнала от камеры заднего вида по левому порогу автомобиля. Предварительно требуется снять декоративные пластиковые накладки. В багажном отделении кабель проходит в гофрированной трубке вдоль магистрали штатной проводки. Узлы скрепляются между собой пластиковыми хомутами.
7. Камера заднего вида оснащена корпусом, позволяющим зафиксировать изделие в отверстии для плафона подсветки номерного знака. Рекомендуется снять заводскую уплотнительную прокладку от штатного элемента подсветки, поскольку она обеспечивает герметичность и имеет длительный срок службы.
8. Установить центральные дефлекторы на альтернативный элемент декоративной отделки салона. Смонтировать узел на штатное место, проверить совпадение плоскостей экрана и пластика, при обнаружении перекосов придется демонтировать деталь и отрегулировать положение магнитолы. Перед установкой рамки следует вернуть на штатные места снятые металлические клипсы, иначе элемент декора будет с перекосом.
9. Проверить работоспособность устройства, запрограммировать клавиши управления на руле и другие дополнительные приборы.
10. Установить на место перчаточный ящик, проверить работу ограничителей хода.

При необходимости владелец может вывести разъемы, расположенные на задней части магнитолы, на переднюю панель или центральную консоль. Наиболее удобным местом является накладка прикуривателя и дополнительной розетки. Элемент удаляется рукой, пальцы необходимо вставить в отверстия, а затем с усилием потянуть деталь на себя. Удлинители проводятся от головного устройства и присоединяются к разъемам, которые располагаются на поверхности панели

Затем элемент аккуратно устанавливается на место, при этом важно не пережать тонкие сигнальные кабели
