Описание двигателя Hyundai D4CB
Корейский производитель использовал традиционную конструкцию в своём ДВС. Блок цилиндров из чугуна, выпускной коллектор тоже. Зато ГБЦ и впускной коллектор облегчены, они легкосплавные. Схема расположения «четвёрки» D4CB в ряд, продольно, привод осуществлён на задний мост.
Известны две разновидности двигателя D4CB: атмосферник и турбо. В первом варианте, производитель настраивает все параметры моторной установки под конкретную модель автомобиля, поэтому показатели мощности и крутящего момента отличаются. Турбо версия придумана для сложных эксплуатационных условий, её мощность составляет 170 л. с.
| Изготовитель | Hyundai/Kia |
| Марка ДВС | D4CB |
| Годы производства | 1996 – … |
| Объем | 2497 см 3 (2,5 л) |
| Мощность | 85,3 – 125 кВт (116 – 170 л. с.) |
| Момент крутящий | 245 – 441 Нм (на 2200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 17.7 |
| Питание | прямой впрыск, ТНВД |
| Тип мотора | рядный дизель |
| Зажигание | коммутаторное, бесконтактное |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC, оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 91 мм |
| Поршни | оригинальные, дюралевые |
| Коленвал | кованый стальной |
| Ход поршня | 96 мм |
| Горючее | ДТ (солярка) |
| Нормативы экологии | Евро-3/5 |
| Расход топлива | 7,9 – 15 л/100 км в зависимости от прошивки |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 10W40 |
| Какое масло лучше для двигателя по производителю | Mobil Delvac XHP LE, Motul X-Clean, Chevron Delo 400 LE, Mobil 1 Turbo Diesel Truck |
| Масло для D4CB по составу | зимой синтетика, летом полусинтетика |
| Объем масла моторного | 4,5 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км, реальный 250000 км |
| Регулировка клапанов | гайки, шайбы |
| Система охлаждения | принудительная, антифриз |
| Объем ОЖ | 10,7 л |
| Помпа | с пластиковой крыльчаткой |
| Свечи на D4CB | BCPR6ES от NGK или отечественные АУ17ДВРМ |
| Зазор свечи | 1,1 мм |
| Цепь ГРМ | двухрядная |
| Порядок работы цилиндров | 1-3-4-2 |
| Воздушный фильтр | Nitto, Knecht, Fram, WIX, Hengst |
| Масляный фильтр | Mahle OC526, Mann |
| Маховик | чугунный с венцом для стартера |
| Болты крепления маховика | М12х1,25 мм, длина 26 мм |
| Маслосъемные колпачки | производитель Goetze, впускные светлые, выпускные темные |
| Компрессия | от 13 бар, разница в соседних цилиндрах максимум 1 бар |
| Обороты ХХ | 750 – 800 мин -1 |
| Усилие затягивания резьбовых соединений | свеча – 31 – 39 Нм, маховик – 62 – 87 Нм, болт сцепления – 19 – 30 Нм, крышка подшипника – 133 Нм (коренной) и 60 м, 35 Нм + 60° (шатунный), головка цилиндров – четыре стадии 5 Нм, 49 Нм + 90° + 90° |
| На какие автомобили устанавливался | H1/Starex – фургон iLoad, автобус iMax, с 1996 года, Porter – автобус, пикап, фургон, с 1996 года, Sorento – средне размерный кроссовер, Bongo – грузовик с классической кабиной, Super Cab (3 места) и Double Cab (6 мест) |
Описание и технические характеристики
Дизельный двигатель D4CB отличается от многих своих собратьев длительным сроком производства и широкой популярностью во всем мире. И все это благодаря параметрам агрегата. Состоит из четырех цилиндров, четырех клапанов на цилиндр, двух распределительных валов, топливной системы с непосредственным впрыском и турбокомпрессором. Ширина устройства составляет 61,5 см, длина — 59,6 см, а высота равняется показателю в 74 см.
Различают две разновидности мотора D4CB и это:
1. Атмосферник. Настройка параметров происходит сугубо под определенную модель авто.2. Турбо. Изготовлена для эксплуатации в экстремальных условиях. Мощность двигателя D4CB Турбо 170 л.
Агрегат D4CB имеет объем 2.5 литра, или 2497 куб. см. вес — 117 кг. Максимальный крутящий момент достигается при 2200 оборотах за минуту.
Тип зажигания — бесконтактный, коммутаторный. У двигателя D4CB максимальным расходом масла считается 0,6 л/1000км пробега. Объем расхода топлива зависит от прошивки и варьируется от 7,9 до 15 л за 100км. Реальный ресурс двигателя D4CB доходит до цифры в 250 тыс. км, а заявленный производителем составляет 150 тыс. км.
Мотор D4CB по техническим характеристикам подходит для авто Хендай и Киа.
Относительно того, какое масло на D4CB лучше, то это изделия X-Clean от бренда Motul, Mobil 1 Turbo Diesel Truck и Delo 400 LE от Chevron.
D4CB
Это 2.5-литровый силовой агрегат, известный под маркировкой 2.5 CRDi, собирается в Южной Корее с 2001. За все время существования ДВС пережил несколько серьезных модификаций. Дизельный мотор отличается мощностью 140 лошадиных сил в комплектации с механической коробкой переключения передач и 175 лошадиных сил в модификации с автоматической коробкой. Что касается самого двигателя, то у него рядная архитектура, топливная аккумулятивная система Common Rail, четыре цилиндра и четыре клапана на каждый цилиндр, то есть «голова» 16-клапанная. Пиковая мощность составляет 116-178 сил в зависимости от настроек блока управления. Силовой агрегат способен выдавать крутящий момент от 255 до 451 Нм, его достоинство – хорошо тянет с самых низов.
Диаметр цилиндров ДВС 91 мм, а поршень ходит на 96 мм. Стоит сказать, что мотор довольно сложный в плане конструкции. Например, здесь серьезный привод газораспределительного механизма, состоящий их трех цепей, также есть интеркулер и блок балансирных валов. В общей сложности производитель собрал три поколения такого двигателя. Самое первое поколение соответствовало экологическим нормам Евро-3, второе Евро-4 и последнее третье отвечало требованиям Евро-5. Между собой поколения отличаются и турбинами (данный силовой агрегат турбированный), так изначально ставили Garrett GT1752LS, потом ставили турбину BorgWarner BV43, а в последнем третьем поколении уже MHI TD03L4.
Плюсы двигателя:
- обладает неплохими техническими характеристиками несмотря на преклонный возраст;
- широко распространен в России;
- довольно большой выбор запчастей и комплектующих;
- есть гидравлические компенсаторы, следовательно, регулировать вручную тепловые зазоры не придется.
Конечно, было бы неправильно рассказать только о преимуществах мотора, поскольку у него есть и недостатки.
Рассмотрим наиболее распространенные неисправности движка:
- Отзывная компания. В 2008 и 2009 годах данный двигатель подвергся отзывной компании. Причина на это – обрыв шатуна из-за бракованных болтов. В моторах после 2011 года с Common Rail Delphi происходило так, что насос начинал гнать стружку, что, безусловно, приводило к большим неприятностям.
- Прогорают шайбы под форсунками. Дурную славу дизель завоевал за то, что в нем часто прогорают шайбы под форсунками. Что происходит дальше? Дальше движок довольно быстро закоксовывается, ничем хорошим для автомобилиста это не заканчивается. Приходится тратиться на дорогостоящий ремонт.
- Забитый маслоприемник. Регулярно проверяйте маслоприемник, он должен быть чистым, в противном случае в один «прекрасный» момент может провернуть вкладыши.
- Недостаточно надежный привод ГРМ. Как уже было сказано выше, газораспределительный механизм в этом двигателе включает целых три цепи ГРМ, и слабым звеном в этой конструкции является нижняя цепь ГРМ, отвечающая за вращение маслонасоса и балансиров. Если нижняя цепь ГРМ рвется, она обрывает и главную цепь, а это уже серьезная неисправность, устранить которую «малой кровью» уже не удастся.
- Мелкие поломки. Двигатель досаждает мелкими неисправностями, например, коленвала, гидрокомпенсаторы, система вакуумного управления частенько выходят из строя и доставляют автомобилисту сложности. Также недостаточно надежная система изменения геометрии турбокомпрессора. Клапан ЕГР нуждается в периодической чистке, если этого не делать, его придется заменить.
Для этого мотора производитель заверил ресурс, равный 250 тыс. км, но на практике данный дизель без проблем отхаживает 350 тыс. км, что можно считать условным максимум для этого ДВС.
Шайба форсунки D4CB
При установке/замене форсунок необходима замена медных шайб и резиновых уплотнительных колец.
Оригинальные номера для двигателя D4CB:
- Шайба — 33813-4A000 (338134A000)
- Уплотнительное кольцо — 33805-4A000 (338054A000)
При снятии форсунки обязательно обращайте внимание на наличие медных шайб. Были случаи, когда шайбы оставались в колодцах или же вообще не были установлены после проведения работ. Отсутствие шайбы критично влияет на работу форсунки. Также, если шайба осталась в колодце и вы это не заметили и поставили ещё одну шайбу поверх старой, это тоже скажется на работе форсунки
Отсутствие шайбы критично влияет на работу форсунки. Также, если шайба осталась в колодце и вы это не заметили и поставили ещё одну шайбу поверх старой, это тоже скажется на работе форсунки.
Проверить это можно сделав замер глубины колодцев. Их глубина должна быть одинаковой.
В большинстве случаев необходима обработка посадочного места специальной фрезой. Делается это для того, чтобы шайба плотно прилегала и не пропускала.
Наглядно это можно посмотреть на видео:
Если пригоревшую шайба не вышла вместе с форсункой, снять её можно с помощью круглого или треугольного напильника. Берём напильник соответствующий внутреннему отверстию шайбы и аккуратно вставляем в застрявшую шайбу. Можно более крепко закрепить напильник в шайбе, слегка ударив по ручке напильника. После пытаемся аккуратно достать напильник с закреплённой на нём медной шайбе.
Надежность, слабые места, ремонтопригодность
Несколько слов о важных показателях силового агрегата, характеризующих его эксплуатационные качества.
Надежность
Надежность двигателя складывается из множества факторов. Рассмотрим некоторые из них.
Блок цилиндров, ГБЦ, коленвал, шатуны (за исключением изготовленных в 2008-2009 г.г.) и поршни проблем не вызывают, считаются достаточно надежными. Другие детали и агрегаты требуют более углубленного рассмотрения.

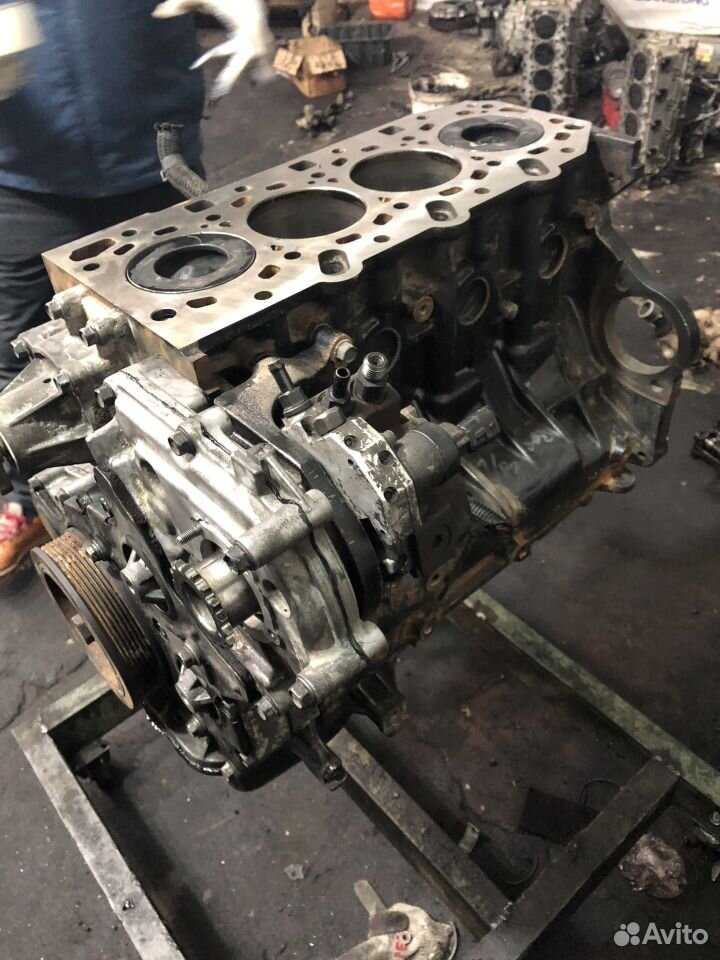

Блок D4CB
Привод ГРМ включает три цепи. Заявленный срок их эксплуатации составляет 200-250 тыс. км. Реально он значительно укорачивается, порой наполовину. Такое несоответствие характерно для моторов с жесткой эксплуатацией и допускаемыми «вольностями» при их обслуживании. Здесь имеется ввиду несоблюдение сроков, выполнение не всех операций, замена рекомендованных производителем рабочих жидкостей сомнительными аналогами, различные нарушения технологического процесса при проведении ТО.
Определенного внимания требуют гидрокомпенсаторы. Достаточно залить в двигатель масло низкого качества, и проблемы с клапанами не заставят себя долго ждать.
Особо нежными на двигателе являются медные кольца форсунок. Их разрушение (прогар) может стать причиной выхода из строя всего двигателя. Контроль их состояния через 45-50 тыс. км. пробега позволит избежать возникновения серьезных проблем в двигателе.
Следующий узел требующий внимания – турбокомпрессор. Заявленный ресурс эксплуатации турбины превышает 200 тыс. км. Но на практике он обычно сокращается вдвое. Для того, чтобы этого не происходило, достаточно соблюдать температурный режим эксплуатации двигателя (не допускать перегрева) и выполнять в полном объеме все требования производителя, особенно касающиеся масла – использовать только рекомендуемое, в нужном объеме и своевременной его замене.
Общий вывод единственный: двигатель надежный, но при выполнении всех предъявляемых к нему требований.
Слабые места
Несмотря на довольно высокую надежность ДВС в целом, слабые места в нем имеются. Группу основных недоработок составляют следующие:
- чувствительность ТНВД и системы впрыска к качеству топлива;
- быстрое разрушение медных колец форсунок;
- агрессивный износ вкладышей коленвала;
- высокие затраты при эксплуатации.
ТНВД и
система Коммон Райл абсолютно не выносят дизельного топлива низкого качества. А их ремонт дешевым не назовешь.
ТНВД
Медные кольца форсунок подвержены быстрому разрушению. К чему это приводит – объяснять излишне.
Вкладыши опор коленчатого вала склонны к очень быстрому износу, продуктами которого забиваются масляные каналы. В результате перегрев двигателя и усиленный износ трущихся поверхностей абсолютного большинства деталей и узлов обеспечены.
Пробег между очередными ТО не высокий. С одной стороны, это хорошо для двигателя. А вот его владельцу такая ситуация радости не доставляет – ТО бесплатным не бывает.
Остальные слабые места мотора проявляются реже. Например, засорение маслоприемника. Требует к себе повышенного внимания.
Довольно часто наблюдается обрыв цепей ГРМ, особенно нижней, которая передает вращение масляному насосу и балансирным валам. Вместе с ней выходит из строя основная.
Низким ресурсом работы обладают гидрокомпенсаторы, клапан ЕГР, система изменения геометрии лопаток турбокомпрессора.
Ранее нашумевшие поломки, такие как обрыв шатуна ликвидированы. Из-за низкого качества шатунных болтов (заводской брак) отзывались агрегаты 2008-2009 годов выпуска.
На двигателях выпущенных после 2006 года зафиксированы единичные случаи обрыва крепления форсунок. Природа этого явления, к сожалению, до сих пор не выяснена.
Ремонтопригодность
Ремонтопригодность двигателя удовлетворительная. Точнее сложная. Дело в том, что блок цилиндров не гильзованный. Проточку и хонингование рабочих поверхностей в случае необходимости приходится проводить внутри блока. Для выполнения этих операций требуется очень сложное станочное оборудование. Дополнительно возникает необходимость обязательного шлифования посадочных поверхностей ГБЦ и самого блока, так как прокладка между ними изготовлена из металла, т.е. безусадочная.
Капитальный ремонт двигателя
В то же время установка гильз возможна. Замена остальных деталей и узлов при любом виде ремонта сложности не представляет.
Варианты тюнинга мотора
Изначально двигатель D4CB не полностью удовлетворяет требованиям владельца, поэтому чаще всего применяется чип тюнинг для «отката» к заводским настройкам по следующей схеме:
- чтение ошибок, удаление их аппаратным методом;
- заливка новой версии ПО.
При этом важно понимать, что тюнинг снизит экологические нормы до Евро-2/3. Появится подхват, уже со средних оборотов, при понижении передачи исчезнут «кивки» автомобиля
Чип тюнинг D4CB
Дополнительно возможен тюнинг за счет отключения ЕГР клапана, с помощью которого производится рециркуляция выхлопа. В сервисных центрах владельцу обычно дается 2 недели для опробирования новых режимов движка. В это время возможен возврат заводских настроек, если характеристики не соответствуют его ожиданиям.
Таким образом, дизель D4CB имеет несколько вариантов настроек рабочих характеристик в диапазоне 123 – 130 л. с мощности и 243 – 392 Нм крутящего момента. Существует Турбо версия с 170 л. с и 441 Нм параметрами.
дизельный двигатель (Hyundai, Kia), технические характеристики, описание. |
Общая информация.
Дизельный двигатель D4CB — рядный 4-х цилиндровый, с верхним расположением распределительных валов и клапанов в головке блока цилиндров, устанавливается на автомобили Хендай и Киа.
Головка блока цилиндров изготовлена из алюминиевого сплава. В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. Для увеличения жесткости блока цилиндров снизу установлена плита блока цилиндров. Головка блока прикреплена болтами. Между блоком и головкой установлена безусадочная металлоармированная прокладка.
Впускной и выпускной клапаны изготовлены из жаропрочной стали. Привод клапанов осуществляется от распределительных валов через коромысла. Для автоматической регулировки зазора в приводе клапанов установлены гидрокомпенсаторы.
Блок цилиндров это единая отливка из высокопрочного чугуна, образующая цилиндры, рубашку охлаждения, опоры коленчатого вала. Цилиндры расточены непосредственно в теле блока.
Коленчатый вал кованный, стальной, опирается на пять коренных подшипниках. К заднему концу коленчатого вала прикреплен маховик.
Поршни изготовлены из алюминиевого сплава и соединены с шатуном плавающими поршневыми пальцами со стопорными кольцами.
Двигатель уравновешен двумя дополнительными балансирными валами, которые приводятся цепью от коленчатого вала.
Масляный фильтр размещен на кронштейне маслоохладителя с перепускным клапаном. Установлен масляный насос трохоидного типа.
Технические характеристики D4CB.
| Рабочий объём | 2497 см3 |
| Мощность, л.с. при об/мин | 140 / 3800 |
| 170 / 3800 (модели с 2006 года с системой изменения геометрии (положения лопаток) турбокомпрессора (VGT) ) | |
| Крутящий момент, Нм при об/мин | 320 / 2000 |
| 393 / 2000 (модели с 2006 года с системой изменения геометрии (положения лопаток) турбокомпрессора (VGT) ) | |
| Тип головки цилиндров | DOHC |
| Диаметр цилиндра | 91 мм |
| Ход поршня | 96 мм |
| Степень сжатия | 17,7 |
| Порядок работы | 1-3-4-2 |
Детальную информацию по двигателю, который устанавливался на автомобили Хендай можно получить здесь — Hyundai-D4CB, на автомобили Киа — Kia-D4CB.
Особенности ремонта двигателя Д4СВ
Двигатель Д4СВ установлен на автомобилях корейского производства KIA и Hyundai – Starex, Grand Starex, Sorento, Bongo, Porter 2.
Основная и самая частая причина выхода из строя двигателя Д4СВ — масляное голодание!
Приводит к масляному голоданию избыточные картерные газы.
Как правило первым на недостаток масла реагирует турбина.
Частыми признаками автовладельцы Хендай Гранд Старекс и Киа Соренто выделяют потерю мощности двигателя d4cb, появление черного дыма, свист турбины, увеличивается расход масла.
По итогу турбина гонит масло и затем разваливается.
Также картерные газы закоксовывают маслоприемник и забиваются маслоподающие каналы. Идет износ деталей двигателя, появляется стружка в моторе и в скором времени мотор d4cb клинит. Двигатель глохнет, остынет и снова заводится.
Проблема ремонта ДВС d4cb 2.5 crdi в том, что в оригинале не существуют ремонтные шатунные и коренные вкладыши.
В связи с этим дилеры KIA и Hyundai предлагают покупку нового коленвала (OEM 231114-010) и зачастую блок цилиндров в сборе – шорт-блок.

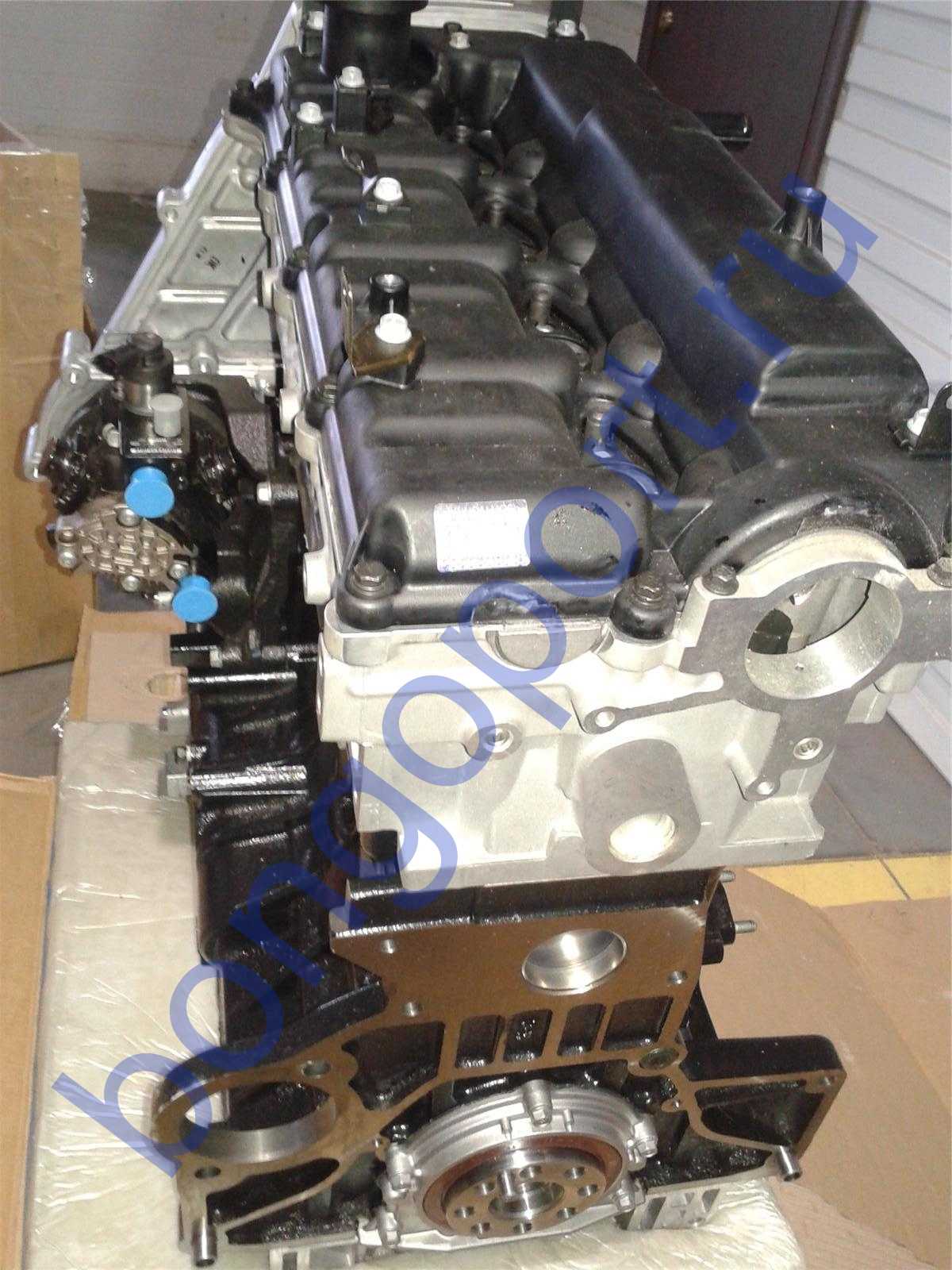

Рыночная цена short-блока d4cb 2.5 tdi около 150000-160000 рублей.
2.2 л. D4EB-V. Почти классика
Моторы серии D4EB были первыми дизелями нового типа, устанавливаемыми концерном Hyundai на свои автомобили. В дальнейшем они послужили базовой платформой для создания других дизельных агрегатов.
Двигатель D4EB-V – модернизированная версия объёмом 2.2 литра. Несмотря на применение современных, на то время, решений, принципиальных отличий от классического дизеля у данного мотора не имеется. Конструкция хорошо продумана и качественно выполнена. Его нельзя назвать сверхнадёжным, но крепким середнячком – легко.
При использовании качественного масла и соблюдения разумного регламента его замены, двигатель ходит до 200-250 тысяч км. В противном случае могут быть проблемы. Масляная система загрязняется, возникает масляное голодание. Как итог – ускоренный износ поверхностей подверженных трению.
При значительных пробегах может существенно увеличиться расход топлива
Первоначально стоит обратить внимание на качество потребляемой солярки. Если же предположение о низком качестве подтверждается – следует выполнить профилактические действия
Они заключаются в промывке топливной системы. Не лишним будет применить и присадку, которая способна устранить остатки смол и других отложений. Это приведёт к лучшему сгоранию дизельного топлива, а также заметно облегчит пуск.
Характеристики
| Тип двигателя | Дизельный |
| Мощность | 113 — 126 л.с. (83 — 93 кВт) |
| Крутящий момент | 245 — 255 Н·м |
| Объем | 1991 куб. см. |
| Конструкция | рядный |
| Тип топлива | Дизель |
| Топливная смесь | Непосредственный впрыск |
| Система питания | Турбонагнетатель |
| ГРМ | SOHC/OHC |
| Привод ГРМ | Зубчатый ремень |
| Управление клапанами | тяговое коромысло |
| Тип охлаждения | жидкостное |
| Степень сжатия | 17.7 : 1 |
| Диаметр цилиндра | 83 мм |
| Ход поршня | 92 мм |
| Количество цилиндров | 4 |
| Количество подшипников коленчатого вала | 5 |
| Количество клапанов | 16 |
| CO2, г/км | Евро 3 |
Мотор развивает в зависимости от модификации:
- максимальная мощность — от 112 до 140 л.с. при частоте вращения 4000 оборотов в минуту (машины, ввезенные из Кореи, могут развивать до 151 л.с.);
- крутящий момент — от 250 до 300 Н/м при частоте 2000-2500 об/мин.
Расход дизельного топлива находится в пределах 4,6-9,2 л. Встречаются образцы с изношенной аппаратурой подачи топлива и поршневой группой, расходующие до 12-14 л солярки и больше. В зависимости от настроек блоков управления и форсунок моторы удовлетворяют экологическим нормативам Евро 3 или 4. По оценкам владельцев ресурс силового агрегата составляет 250 тыс. км и более.
Параметры поршневой группы:
- диаметр — 83 мм;
- ход — 92 мм;
- степень сжатия на всех вариантах составляет 17,3 ед.
Оба варианта турбо-дизельного двигателя оснащены идентичными блоками и головками. Диаметр и количество клапанов, схема привода механизма газораспределения идентичны. Более мощный вариант комплектуется клапаном EGR с иными параметрами, оборудован сажевым фильтром, снижающим вредные выбросы в атмосферу. Дополнительно используется иной топливный насос и установлен модифицированный блок управления двигателем.
Базовой версией турбо-дизеля является 112-сильный мотор, оборудованный турбиной с фиксированной геометрией. Интенсивность наддува регулируется специальным клапаном, перепускающим часть газов в выхлопной тракт. На моторы устанавливается компрессор фирмы Mitsubishi модель TD025М. Узел поставляется в запчасти как в оригинальной упаковке Hyundai, так и в варианте Mitsubishi. Этот вариант мотора часто называют версией с турбиной WGT.
Мотор, развивающий мощность 140 л.с., отличается иной системой наддува, включающей в себя регулируемый нагнетатель Garrett GTB1649V. Использование регулятора позволило увеличить мощность мотора, а также расширило диапазон работы компрессора. Для обозначения силового агрегата используется термин — с турбиной VGT.
Уход за двигателем
Для того чтобы двигатель работал надежно, длительный период и с наименьшими эксплуатационными затратами, важно выполнять следующие простые правила:
- соблюдать установленные сроки выполнения технического обслуживания;
- выполнять ТО мотора в полном объеме с использованием оригинальных, рекомендованных производителем расходных материалов;
- осуществлять своевременную замену цепи ГРМ;
- соблюдать чистоту топливной системы и своевременно обслуживать топливный фильтр;
- избегать вариантов запуска двигателя с буксира;
- перед началом движения прогревать мотор;
- избегать продолжительного движения на высоких оборотах;
- в случае потребности применять для ремонта только качественные запчасти, сам ремонт выполнять в квалифицированных мастерских.
Для всех автомобилей «Киа» и «Хендай», которые оборудованы двигателем D4CB, периодичность ТО установлена 15 000 км. В случае если автомашина эксплуатируется в трудных условиях, к которым можно отнести постоянные поездки в городе, а также по пыльным загородным дорогам, периодичность выполнения технического обслуживания требуется сократить до 7 500 км пробега.
Технические характеристики D4CB
Корейским производителем Kia/Hyundai в двигателе использована классическая конструкция:
- чугунный блок и выпускной коллектор, легкосплавная головка ГБЦ и коллектор впускной;
- схема двигателя соответствует рядной четверке продольного расположения по ходу движения транспортного средства с приводом на задний мост;
- дизель атмосферный, изготовителем производится регулировка параметров под конкретную модель автомобиля, потому крутящий момент/мощность могут отличаться;
- для сложных эксплуатационных условий руководство компании разработало Турбо версию мотора мощностью 170 л. с.
Увеличены объемы камер сгорания за счет хода поршня и диаметра цилиндров, которые проточены в блоке без использования гильз.
Все технические характеристики базовой версии D4CB собраны в таблице:
| Изготовитель | Hyundai/Kia |
| Марка ДВС | D4CB |
| Годы производства | 1996 – … |
| Объем | 2497 см 3 (2,5 л) |
| Мощность | 85,3 – 125 кВт (116 – 170 л. с.) |
| Момент крутящий | 245 – 441 Нм (на 2200 об/мин) |
| Вес | 117 кг |
| Степень сжатия | 17,7 |
| Питание | прямой впрыск, ТНВД |
| Тип мотора | рядный дизель |
| Число цилиндров | 4 |
| Местонахождение первого цилиндра | ТВЕ |
| Число клапанов на каждом цилиндре | 4 |
| Материал ГБЦ | сплав алюминиевый |
| Впускной коллектор | дюралевый |
| Выпускной коллектор | литой чугунный |
| Распредвал | схема DOHC, оригинальный профиль кулачков |
| Материал блока цилиндров | чугун |
| Диаметр цилиндра | 91 мм |
| Поршни | оригинальные, дюралевые |
| Коленвал | кованый стальной |
| Ход поршня | 96 мм |
| Горючее | ДТ (солярка) |
| Нормативы экологии | Евро-3/5 |
| Расход топлива | 7,9 – 15 л/100 км |
| Расход масла | максимум 0,6 л/1000 км |
| Какое масло лить в двигатель по вязкости | 5W30, 5W40, 0W30, 10W40 |
| Какое масло лучше для двигателя по производителю | Mobil Delvac XHP LE, Motul X-Clean, Chevron Delo 400 LE, Mobil 1 Turbo Diesel Truck |
| Масло для D4CB по составу | синтетика, полусинтетика |
| Объем масла моторного | 4,5 л |
| Температура рабочая | 95° |
| Ресурс ДВС | заявленный 150000 км |
реальный 250000 км
маховик – 62 – 87 Нм
болт сцепления – 19 – 30 Нм
крышка подшипника – 133 Нм (коренной) и 60 м, 35 Нм + 60° (шатунный)
головка цилиндров – четыре стадии 5 Нм, 49 Нм + 90° + 90°

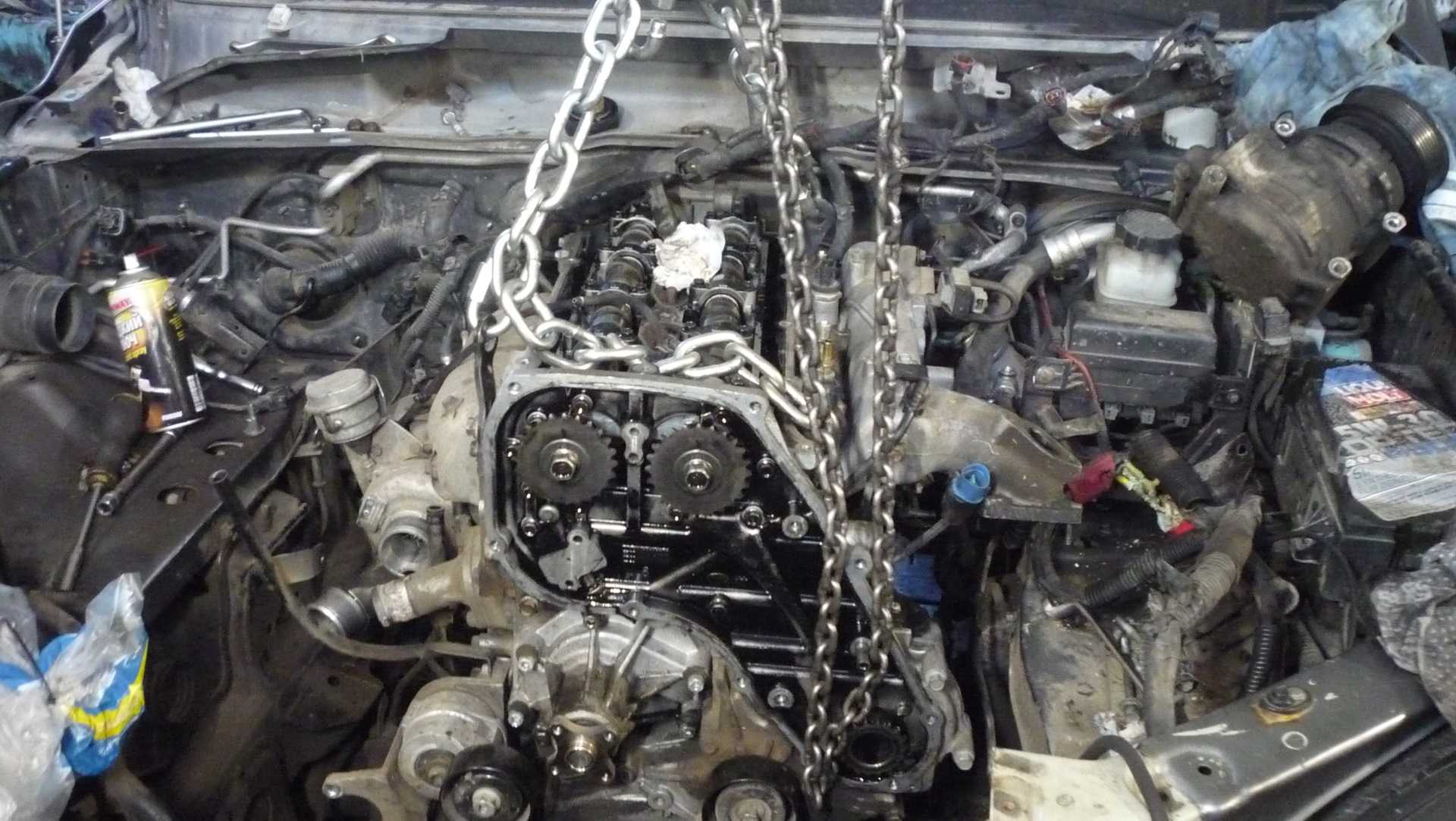

В движение навесное оборудование и ГРМ приводится тремя цепями:
- верхняя вращает распредвалы;
- нижняя крутит правый балансирный вал и маслонасос;
- средняя приводит в движение левый балансировочный вал и ТНВД.
Описание двигателя
D4CB 2,5 CRDI изготавливается с 2001 года только в Корее на заводе в городе Инчхон. Предприятие принадлежит концерну Hyundai Motor Corporation. Изменения в конструкции производились дважды. (Топливная система разработки BOSCH была заменена на DELPHI). Усовершенствование позволило перейти к более высоким экологическим стандартам.

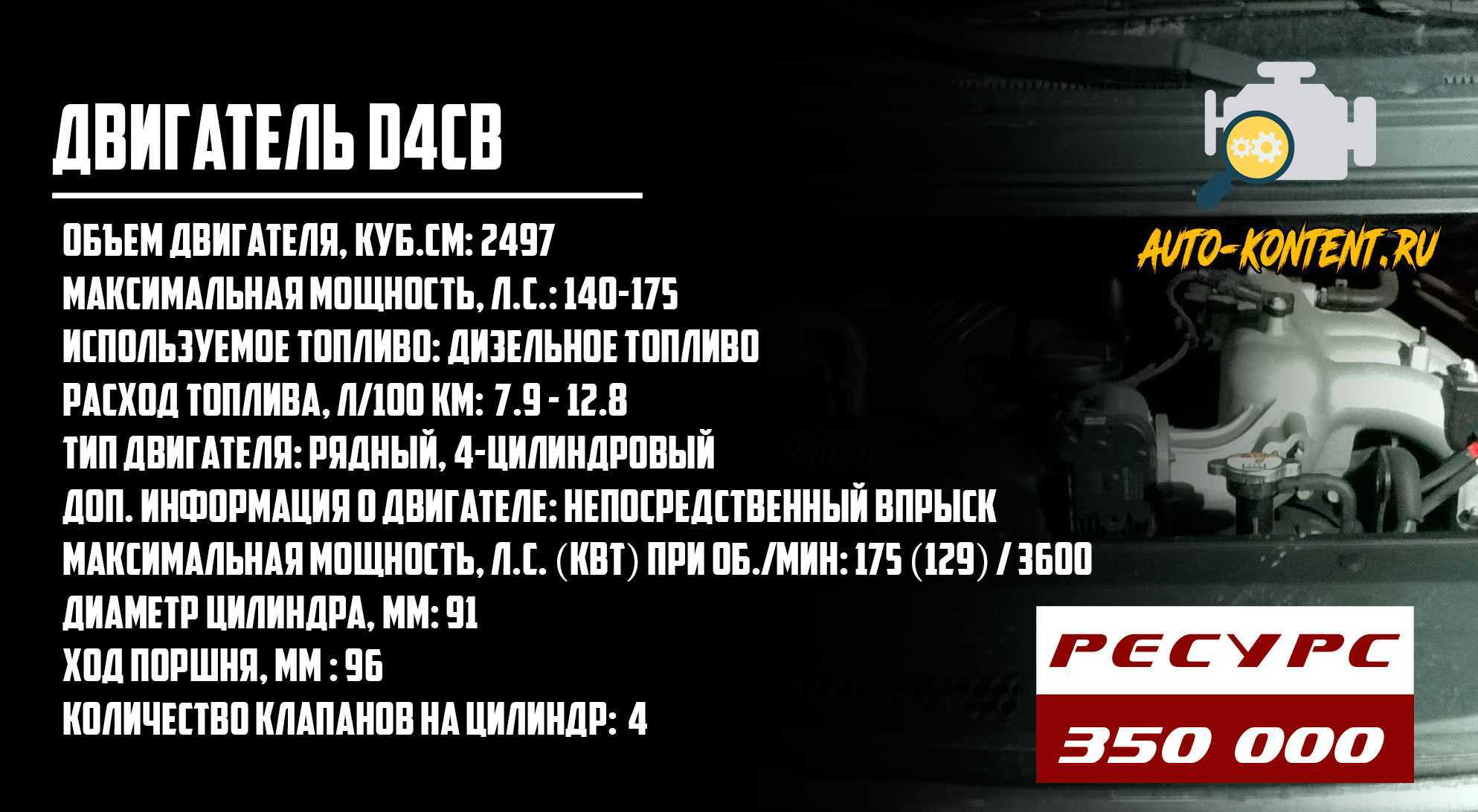

Двигатель D4CB
Двигатель устанавливался на автомобили корейского производства:
рестайлинг, джип/suv 5 дв. (04.2006 — 04.2009)
джип/suv 5 дв. (02.2002 — 03.2006)
Kia Sorento 1 поколение (BL)
Kia K-series 4 поколение (PU)
рестайлинг, бортовой грузовик (02.2012 — н.в.)
рестайлинг 2012, бортовой грузовик (02.2012 — н.в.)
Kia Bongo 4 поколение (PU)
рестайлинг, минивэн (01.2004 — 02.2007)
минивэн (03.1997 — 12.2003)
Hyundai Starex 1 поколение (A1)
рестайлинг, минивэн (11.2013 — 12.2017)
минивэн (05.2007 — 10.2013)
Hyundai Starex 2 поколение (TQ)
бортовой грузовик (02.2015 — 11.2018)
Hyundai Porter 2 поколение
Hyundai Libero 1 поколение (SR)
бортовой грузовик (03.2000 — 12.2007)
Hyundai HD35 1 поколение
фургон (11.2014 — н.в.)
бортовой грузовик (11.2014 — н.в.)
Hyundai H350 1 поколение
шасси (09.2014 — н.в.)
автобус (09.2014 — н.в.)
Hyundai H350 (09.2014 — н.в.)
рестайлинг, минивэн, (09.2004 — 04.2007)
Hyundai H1 1 поколение (A1)
2-й рестайлинг, минивэн (12.2017 — н.в.)
рестайлинг, минивэн (11.2013 — 05.2018)
минивэн (05.2007 — 08.2015)
Hyundai H1 2 поколение (TQ)
2-й рестайлинг, автобус (12.2017 — н.в.)
рестайлинг, автобус (08.2015 — 11.2017)
автобус (05.2007 — 07.2015)
Hyundai Grand Starex 2 поколение (TQ)
Блок цилиндров, как и выпускной коллектор чугунные. ГБЦ и впускной коллектор изготовлены из алюминиевого сплава.
Поверхности цилиндров хонингованы. Камеры сгорания несколько увеличены в объеме. Этому способствовали значительные диаметр цилиндра и ход поршня.
Поршни изготовлены из алюминиевого сплава без стальных усиливающих вставок.
На ГБЦ имеются два распредвала и четыре клапана (газораспределительный механизм DOHC).
Привод ГРМ, ТНВД, балансирных валов и маслонасоса цепной (3 цепи).
Цепной привод узлов и деталей
Для облегчения обслуживания и корректной работы газораспределительного механизма капана оснащены гидрокомпенсаторами.
Установленные балансирные валы успешно справляются с гашением инерционных сил 2-го порядка при работе двигателя. В результате вибрация становится не ощутимой, шум значительно снижается.
Система питания топливом с электронным впрыском топлива (Common Rail Delphi). Усовершенствование двигателя в этом направлении создали ряд преимуществ (экономия топлива, облегчение запуска при низких температурах и др.). Заметным прогрессом модернизации стало повышение норм выхлопа. Теперь они соответствуют стандарту Euro 5.
Установка турбокомпрессора с интеркуллером позволила поднять мощность до 170 л.с.
