Блок предохранителей и реле хендай солярис

Где находится реле стартера Хендай Солярис

Вопрос, где стоит стартер, интересует тех автомобилистов, кто собирается снимать и ремонтировать устройство самостоятельно. В тех случаях, когда прибор вращается вхолостую или вовсе не крутится, требуется провести его диагностику и, возможно, последующий ремонт стартера. В данной статье разберем, где находится стартер на Хендай Солярис – расположение и снятие устройства.

Где находится стартер на Солярисе?

Стартер находится в передней части двигателя на приливе блока цилиндров снизу. Чтобы добраться до него, нужно поставить автомобиль на эстакаду или смотровую яму.

Снять устройство достаточно просто – нужно снять фишку, демонтировать защиту стартера и выкрутить его болты крепления (2 шт.). Предварительно обязательно нужно отключить минусовую клемму АКБ.

В схеме блока реле Соляриса,стартер находится по кодом «К7».

Где находится реле стартера Хендай Солярис?

Реле стартера установки в блоке предохранителей, точное место его расположения показано на картинке. Оно имеет две обмотки и является электромагнитным. Втягивающее реле стартера находится в самом устройстве на передней крышке – чтобы до него добраться, необходимо предварительно снять стартер и открутить винты крепления реле.

Стартер Хендай Солярис является электродвигателем постоянного тока. После поворота ключа зажигания реле стартера толкает муфту посредством рычага. Далее начинает двигаться шестерня бендикса, и реле посылает питание на электродвигатель стартера. За счет этого обеспечивается вращение маховика двигателя и автомобиль заводится. Все это происходит за несколько секунд.

Если через 3 секунды двигатель Солярис не завелся, проблема может быть именно в стартере

Поэтому важно знать, где находится стартер на Хендай Солярис, как до него добраться и проверить устройство на работоспособность

Расшировка других кодов реле

Реле монтажного блока в моторном осеке
Обозначение	Наименовние	Включаемые цепи
К1	Главное реле	Система управления двигателем
К2	Не используется	—
К3	Реле низкой скорости вентилятора системы охлаждения	Электродвигатель вентилятора
К4	Реле компрессора кондиционера	Муфта компрессора кондиционера
К5	Реле звукового сигнала	Звуковой сигнал
К6	Не используется	—
К7	Реле стартера	Тяговое реле стартера
К8	Реле высокой скорости вентилятора системы охлаждения	Электродвигатель вентилятора
К9	Не используется	—
К10	Реле вентилятора отопителя	Электродвигатель вентилятора отопителя
К11	Не используется	—
К12	Реле топливного насоса	Топливный насос
К13	Исполнительное реле сигналов торможения	Сигналы торможения, дополнительный сигнал торможения

Посмотрите интересное видео по этой теме:

eurasia-avto.ru

Порядок снятия и установки приборки

Для демонтажа этой детали на Солярисе необходимо выполнить последовательность действий.

1. Отключить контакты от аккумулятора.
2. Выщелкнуть центральную консоль мультимедийного проигрывателя. Часть крепится на пластиковых защелках и снимается плоской отверткой.
3. Отсоединить блок аудиосистемы (держится на 4 винтах).
4. Аккуратно отцепить контакты проводки.
5. Далее раскрутить кожухи рулевой стойки и удалить их.
6. При помощи широкой отвертки выщелкнуть крепежи облицовочной части доски.
7. Под ней находятся 4 болтика, удерживающие комбинацию приборов – открутить.
8. Далее потребуется разъединить клеммы проводов и полностью снять доску с машины.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Блок предохранителей и реле в салоне

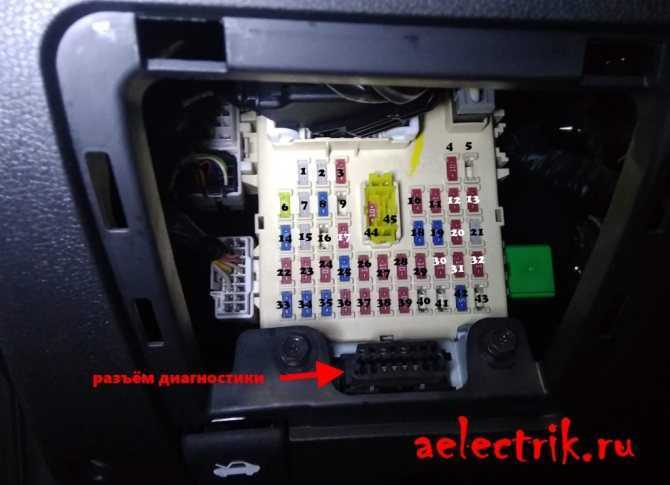

Фото расположения блока предохранителей и реле Lifan Solano 620 и Solano 2 в салоне

В салоне находится один монтажный блок с предохранителями и реле. Как в Солано 620 так и в Солано 2, он расположен с водительской стороны в нижней части панели приборов за маленьким вещевым / перчаточным ящиком (бардачком).

Фото блока c двух сторон в салоне Lifan Solano 620 и Solano 2

Для доступа к реле необходимо:

Открыть вещевой ящик, надавить на створки ящичка и вытащить его из пазов.
Доступ к блоку

Для доступа к предохранителям :

Удобнее — заглянуть под панель приборов снизу (не очень удобно) и снять защитную пластиковую крышку с блока (при ее наличии).
Защитная крышка

Схема блока предохранителей в салоне Lifan Solano 620 и Solano 2

№ на схеме	Номинал пред-ля	Защищаемая цепь
СОЛАНО 620
1	10 А	Центральный замок (питание от электронного блока управления электрооборудованием кузова BCM (блок комфорта))
2	15 А	Указатели поворотов, аварийная сигнализация (аварийка)
3	10 А	Бензонасос (топливный насос)
4	15 А	Стеклоочиститель лобового стекла (дворники)
5	15 А	Прикуриватель
6	10 А	Резервный (запасной)
7	10 А	Тормозная система ABS (питание на блок АБС)
8	5 А	Электронный блок управления электрооборудованием «ВСМ» (блок комфорта)
9	5 А	Противотуманные фонари — задние
10	15 А	Магнитола (аудиосистема)
11	15 А	Сигнал (гудок, клаксон)
12	5 А	Магнитола (управление аудиосистемой на руле)
13	10 А	Огни света заднего хода
14	5 А	Замок зажигания (контроль замка от ВСМ)
15	5 А	Освещение в багажном отделении (багажнике), лампы подсветки проемов дверей
16	10 А	Габариты; дневные ходовые огни
17	15 А	Резервный (запасной)
18	10 А	Электропривод боковых зеркал заднего вида
19	10 А	Электронный блок управления отопителем (печкой) и кондиционером (A/C)
20	5 А	СТОП-сигналы
21	10 А	Система управления Подушками безопасности SRS
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	30 А	Стеклоподъемники
24	5 А	Питание на кнопки центрального замка (блок упр-ия отопителем)
25	10 А	Резервный (запасной)
26	10 А	Комбинация/набор приборов
27	5 А	Резервный (запасной)
28	15 А	Резервный (запасной)
29	10 А	Люк в крыше (электропривод)
30	10 А	Резервный (запасной)
31	10 А	Резервный (запасной)
32	25 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	30 А	Зажигание АМ2
35	30 А	Зажигание АМ1
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	15 А	Обогрев / подогрев передних сидений
39	5 А	Комбинация/набор приборов
40	20 А	Резервный (запасной)
41	15 А	Генератор, катушки зажигания, датчик скорости автомобиля, датчик положения коленчатого вала
СОЛАНО 2
1	15 А	Диагностический разъем / Аудиовидеосистема
2	10 А	Система пассивного бесключевого доступа / запуска двигателя (PKE/PEPS)
3	10 А	Задние противотуманные фонари
4	15 А	Резервный (запасной)
5	10 А	Стоп-сигналы
6	10 А	Контроллер системы кондиционирования
7	15 А	Прикуриватель
8	5 А	Блока управления кондиционером
9	30 А	Стеклоподъемники электрические
10	15 А	Указатели поворота
11	25 А	Генератор
12	15 А	Электрическпя блокировка рулевой колонки (ESCL)
13	5 А	Магнитола (выключатель электропитания аудио- видеосистемы)
14	15 А	Резервный (запасной)
15	5 А	Лампы подсветки двери, фонарь подсветки багажника
16	15 А	Люк в крыше (электропривод)
17	10 А	Электропитание блока управления ABS (АБС)
18	10 А	Система управления Подушками безопасности SRS
19	15 А	Бензонасос (топливный насос)
20	10 А	Электропривод боковых зеркал заднего
21	20 А	Стеклоочиститель (дворники)
22	10 А	Плафоны освещения внутри салона, подсветка замка зажигания
23	10 А	Габаритные огни
24	5 А	Комбинация/набор приборов
25	15 А	Центральный замок
26	10 А	Предохранитель B+ комбинации приборов
27	5 А	Резервный (запасной)
28	20 А	Резервный (запасной)
29	10 А	Предохранитель B+ блока BCM
30	10 А	Резервный (запасной)
31	25 А	Резервный (запасной)
32	15 А	Резервный (запасной)
33	30 А	Резервный (запасной)
34	20 А	Электропривод передних сидений
35	20 А	Стартер
36	30 А	Обогрев / подогрев заднего стекла
37	—	Пинцет для извлечения предохранителей
38	10 А	Блок управления трансмиссией (TCU)
39	10 А	Управление электропитанием блока BCM
40	15 А	Обогрев / подогрев сидений
41	10 А	Фонари заднего хода

Реле

Схема стороны блока реле в салоне Lifan Solano 620 и Solano 2

№ на схеме	Защищаемая цепь
СОЛАНО 620
R1	Реле звукового сигнала
R2	Реле задних противотуманных огней
R3	Реле Бензонасоса (топливного насоса)
R4	Реле обогрева / подогрева заднего стекла
R5	Пусто (резерв)
R6	Пусто (резерв)
R7	Реле розетки для подключения дополнительного оборудования
СОЛАНО 2
R1	Реле задних противотуманных огней
R2	Реле обогрева / подогрева заднего стекла
R3	Реле Бензонасоса (топливного насоса)
R4	Реле START (стартер)
R5	Реле ACC (замок зажигания положение ACC)
R6	Реле IG1 (зажигание 1)
R7	Реле IG2 (зажигание 2)

Тонкости подготовки к работе

Чтобы обустроить эффективную систему, начать нужно с подбора подходящего комплекта, учитывая особенность конструкции салона.

Популярные варианты встраиваемых систем:

1. Монтажные наборы немецких производителей – самые дорогие, но и наиболее надежные, производительные. Практически каждый комплекс оснащается защитой от перегрева. В комплектах Weaco предусматриваются и разные режимы работы.
2. Комплект российского производства Емеля немного дешевле, но также обладает достойными характеристиками. Нагревательный элемент здесь выполнен из углеродного волокна или в виде армированного кабеля.
3. Китайские исполнения наиболее доступны, но подключать их не стоит из-за малой надежности. Часто встречается неравномерный прогрев, проблемы с кнопкой включения, возможно короткое замыкание, что свойственно исполнениям Autoline.

Выбирая подходящий вариант, можно рассмотреть и продукцию из Тайвани – комплект Megalight. Но для машин ВАЗа лучше выбрать систему Емеля. Чтобы качественно обустроить обогрев сидений своими руками, нужно подобрать инструменты и материалы.

Что потребуется для работы:

• отвертки и гаечные ключи для демонтажа сидений;
• хомуты (по необходимости), маркер;
• ножницы, нож, плоскогубцы;
• паяльник, изолента, мультиметр;
• если в приобретенном комплекте нет двухстороннего скотча, его нужно купить отдельно или воспользоваться клеем 88.

Важно:

Прежде чем начать устанавливать систему, стоит проверить комплектацию. Иногда нужно дополнительно приобрести провода, разъем предохранителя, клеевой состав.

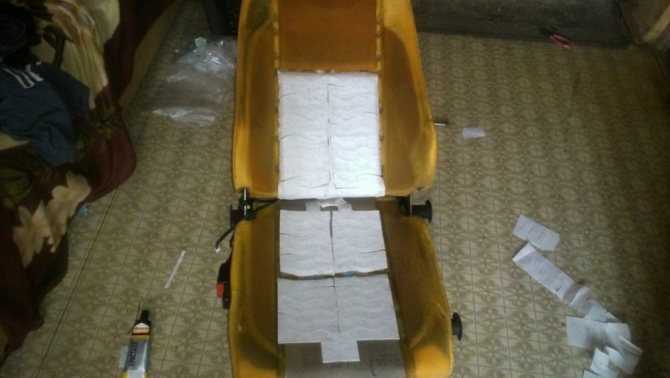

Демонтаж кресел

В каждом автомобиле и модели эта процедура производится с учетом конструкции транспортного средства. Демонтаж обязателен и объясняется необходимостью правильной диагностики, качеством последующего ремонта.

• кнопки включения обогрева;
• электрических реле и блока обогрева;
• нагревательного элемента.

Порядок снятия сидения (при классическом креплении 4 болтами к полу):

1. Кресло сдвигается в крайнее заднее положение.
2. С передних частей направляющих полозьев снимаются заглушки (2 шт.).
3. Отвинчиваются болты под ними (2 шт.).
4. Сидение сдвигается в крайнее переднее положение.
5. Снимаются заглушки с задних частей направляющих (2 шт.).
6. Отвинчиваются болты под ними (2 шт.).
7. Сидение снимается или наклоняется спинка вперед для проведения «прозвонки» контактов тенов.
8. Для того чтобы вынуть водительское сидение, необходимо его опрокинуть в салоне на спинку и отсоединить все, идущие к нему разъемы (от подушки безопасности «Airbag», датчиков ремней безопасности и др.).
9. Далее кресло извлекается из автомобиля через переднюю дверь.

Блок предохранителей Hyundai Solaris

На внутренней стороне крышки монтажного блока предохранителей и реле нанесена схема расположения элементов.

Внутри монтажного блока находится пинцет для извлечения предохранителей.

На боковой стенке монтажного блока ус­тановлен главный предохранитель.

Замена предохранителей производится пинцетом, реле меняется рукой.

Плавкие перемычки в главном предохранителе, расположенном на боковой стенке монтажного блока имеют такое расположение.

Номер плавкой перемычки

Реле задних фонарей

Гидроэлектронный модуль ABS, диагностический разъем

Гидроэлектронный модуль ABS

Реле обогрева заднего стекла

Реле вентилятора hyundai solaris

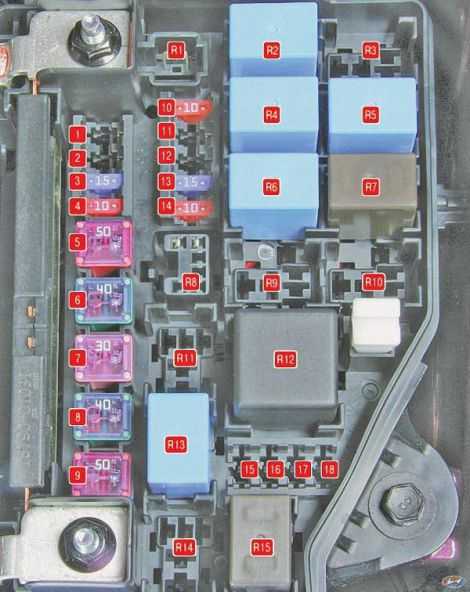

Сам монтажный блок hyundai solaris под капотом с открытой крышкой.

Номер предохра­нителя, плавкой вставки и реле

Звуковой сигнал hyundai solaris

Электрические стеклоподъемники, выключатель аварийной сигнализации, центральный замок

Блок управления системой отопления

Электронный блок управления двигателем

Замок зажигания, кнопка пуска и остановки двигателя

Замок зажигания, кнопка пуска и остановки двигателя

Датчик положения распределительного вала, датчик концентрации кислорода

Электронный блок управления двигателем

Комбинация приборов, задние фонари

Реле звукового сигнала hyundai solaris

Реле замка зажигания, кнопки пуска и остановки двигателя

Реле выключателя блокировки зажигания

Реле вентилятора (низкая скорость)

Реле вентилятора (высокая скорость)

Реле диагностического разъема

Реле замка зажигания hyundai solaris

Реле замка зажигания, кнопки пуска и остановки двигателя

Реле аварийного предупреждения об экстренном торможении

Реле электронного блока управления двигателем

Реле топливного насоса

Реле электровентилятора радиатора системы охлаждения

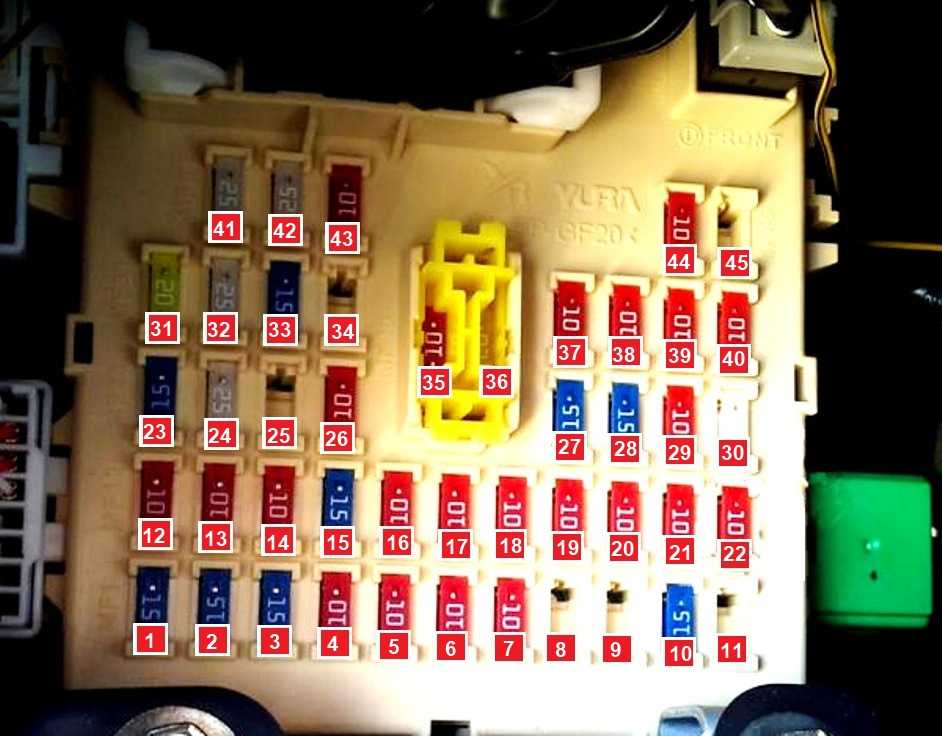

Предохранители в монтажном блоке в салоне хендай солярис.

Расположены в панели приборов. Чтобы добраться необходимо поддеть пальцами выемку в декоративной крышке и преодолевая усилие фиксаторов снять ее.

Обогреватель ветрового стекла

Розетка для подключения дополнительного оборудования

Предохранитель прикуривателя hyundai solaris

Сигнализатор отключения передней подушки безопасности

Подушка безопасности hyundai solaris

Выключатель аварийной сигнализации

Рычаг переключателя очистителя и омывателя ветрового стекла

Передние противотуманные фары

Реле экономии заряда аккумуляторной батареи*

Комбинация приборов hyundai solaris

Модуль управления системой безопасности

Гидроэлектронный модуль антиблокировочной системы

Выключатель фонаря света заднего хода

DAYTIME RUNNING LIGHT

Дневные ходовые огни

Выключатель аварийной сигнализации

Модуль управления электронного ключа

Кнопка пуска и остановки двигателя

Датчик скорости автомобиля

Электрические стеклоподъемники, люк

Очиститель ветрового стекла

Блок управления замками дверей

Блокировка электрических стеклоподъемников

Электрообогрев передних сидений hyundai solaris

Освещение салона, кондиционер

Задний левый фонарь, лампы освещения номерного знака, левая блок-фара

Правый задний фонарь, правая блок-фара

Реле стартера, противоугонная сигнализация

Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника

Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника

Система обогрева наружных зеркал заднего вида

Кондиционер hyundai solaris

Как снять главный предохранитель

Отверните две гайки и снимите наконеч­ ники проводов со шпилек монтажного блока

Подденьте отверткой и извлеките глав­ ный предохранитель

Снятие и установка монтажного блока в салоне hyundai solari​s

Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи

Снимите нижнюю облицовку панели приборов

Откиньте фиксирующую скобу

Отсоедините от монтажного блока колодку жгута проводов. Аналогично отсоедините верхнюю ко­лодку жгута проводов.

Отожмите фиксатор и отсоедините бо­ ковую колодку жгута проводов

Подденьте отверткой и извлеките диагностический разъем из кронштейна крепления монтажного блока

Отожмите фиксатор крепления и отсоедините реле от правой стенки монтажного блока.

Аналогично отсоедините нижнюю

и верхнюю колодки жгутов прово­ дов от левой стенки монтажного блока

Отверните две гайки крепления монтажного блока

Отведите монтажный блок в сторону и отсоедините три задние колодки жгутов проводов.

Снимите монтажный блок предохра­нителей

Где находится диагностический разъем хендай солярис

Он расположен в салоне автомобиля в панели приборов, возле блока предохранителей.

Расположение предохранителей, плавких вставок, реле и их замена — Хендай Солярис

Большинство цепей питания электрооборудования автомобиля защищено
плавкими предохранителями. Мощные потребители тока подключены через
реле. Предохранители и реле установлены в монтажных блоках, которые
находятся в салоне автомобиля и подкапотном пространстве.

Рис. 1. Предохранители в монтажном
блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке в салоне
автомобиля (рис. 1). Он расположен в панели приборов под декоративной
крышкой. Назначение предохранителей (их номера указаны на блоке и на
рисунке) приведено в табл. 1.

Рис. 2. Плавкие вставки,
предохранители и реле в монтажном блоке, расположенном в моторном отсеке

Табл. 2. Назначение предохранителей,
реле и плавких вставок в монтажном блоке, расположенном в моторном
отсеке

Кроме того, предохранители, реле и плавкие вставки расположены в
монтажном блоке, установленном в моторном отсеке с левой стороны по
направлению движения (рис. 2, крышка монтажного блока снята). В табл. 2
указано назначение этих предохранителей, плавких вставок и реле, но на
конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут
отсутствовать.

На боковой стенке монтажного блока установлен главный предохранитель.

Рис. 3. Плавкие перемычки в главном
предохранителе, расположенном на боковой стенке монтажного блока
(показано на главном предохранителе, снятом с монтажного блока)

Табл. 3. Назначение плавких перемычек
главного предохранителя, расположенного на передней стенке монтажного
блока

Расположение плавких перемычек в главном предохранителе показано на рис.
3, а назначение – в табл. 3.

Для доступа к монтажному блоку предохранителей, расположенному в салоне,
выполните следующее.

1. Подденьте пальцами выемку в декоративной крышке монтажного блока и,
преодолевая сопротивление фиксаторов…

2. …снимите крышку с панели приборов.

ПРИМЕЧАНИЕ

На внутреннюю сторону декоративной крышки нанесена схема
расположения предохранителей.

3. Прежде чем заменить перегоревший предохранитель, выясните причину его
перегорания и устраните ее. При поисках неисправности просмотрите
указанные втабл.
1цепи, которые защищает
данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями,
рассчитанными на другую силу тока, и самодельными перемычками – это
может привести к повреждению электрических приборов и даже к пожару.

ПРИМЕЧАНИЕ

В специальном гнезде монтажного блока, расположенного в моторном
отсеке, закреплен пинцет для извлечения предохранителей.

4. Специальным пластмассовым пинцетом извлеките заменяемый
предохранитель.

ПРИМЕЧАНИЕ

Так выглядит перегоревший предохранитель (показанная перемычка
внутри держателя перегорела и разорвалась). Для замены используйте
запасной предохранитель того же номинала (и цвета).

5. Установите предохранитель того же номинала, что и снятый.

Для доступа к предохранителям, реле и плавким вставкам монтажного блока,
расположенного вмоторном отсеке,
выполните следующее.

1. Отожмите фиксаторы крышки монтажного блока…

2. …и снимите крышку.

ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и
предохранителей, расположенного в моторном отсеке, нанесена схема
расположения предохранителей, реле и плавких вставок…

…и установлены запасные предохранители.

3. Для замены предохранителей пользуйтесь специальным пинцетом.

4. Захватите пинцетом предохранитель и извлеките его из контактного
разъема.

5. Установите в контактный разъем новый предохранитель того же номинала,
что и снятый.

6. При необходимости извлеките реле, покачивая его из стороны в сторону.
Установите новое реле.

7. Плавкие вставки заменяйте аналогично замене реле.

При необходимости заменыглавного
предохранителявыполните
следующие операции.

1. Отверните две гайки и снимите наконечники проводов со шпилек
монтажного блока.

2. Подденьте отверткой и извлеките главный предохранитель.

3. Осмотрите главный предохранитель на наличие перегоревших перемычек и
оплавлений.

4. Установите главный предохранитель в порядке, обратном снятию.

   ..

210

211





216


  ..

Предохранители в салоне Хундай Солярис

1. предохранитель левого стеклоподъёмника
2. предохранитель правого стеклоподъёмника
3. предохранитель обогрева зеркал
4. предохранитель кондиционера
5. не используется
6. предохранитель замков дверей
7. предохранитель блокировки стеклоподъёмников
8. предохранитель подогрева сидений
9. не используется
10. предохранитель габаритов с левой стороны
11. предохранитель габаритов с правой стороны
12. предохранитель реле стартера
13. предохранитель правой фары
14. предохранитель аварийной сигнализации
15. блок управления центральным замком
16. не используется
17. кнопка старт-стоп
18. датчик скорости
19. предохранитель катушек зажигания
20. стеклоподъёмники, люк
21. предохранитель стеклоочистителя (дворники)
22. задний противотуманный фонарь
23. передние противотуманные фары
24. освещение салона
25. предохранитель стоп сигналов
26. щиток приборов
27. предохранитель подушек безопасности
28. предохранитель ABS
29. предохранитель ламп заднего хода
30. иммобилайзер
31. предохранитель левой фары
32. предохранитель дневных ходовых огней
33. обогрев лобового стекла
34. дополнительная розетка
35. предохранитель прикуривателя
36. замок зажигания
37. индикатор подушек безопасности
38. —
39. выключатель аварийной сигнализации
40. не используется
41. не используется
42. рычаг стеклоочистителей и омывателей
43. не используется
44. освещение салона, кондиционер
45. аудиосистема

Ремонтные работы

Они проводятся в гараже или в удобном помещении с хорошей вентиляцией, достаточной освещенностью.

Порядок ремонта подогрева сидений:

1. Снимается весь пластик с корпуса сидения. В одних моделях он крепится на отжимные фиксаторы, в других – его нужно отвинчивать при помощи отвертки.
2. Обшивка аккуратно отгибается. Если она крепится колечками, то их можно перекусить круглогубцами или пассатижами.
3. Снятие обшивки, проведение осмотра обогревающего элемента (проволоки).
4. При обнаружении обгоревшего или перегоревшего провода его нужно нарастить, припаяв с двух сторон в цепь.
5. Производится укладка сращенного участка в термоизоляцию и, затем на свое место.
6. Определение причины обрыва провода. Если это произошло из-за надавливания каркасом сиденья, то место контакта следует максимально утончить, используя наждачную бумагу или напильник. Сверху на провод рекомендуется положить тонкую прокладку (резиновую или пластиковую) и зафиксировать ее резиновым клеем.
7. Сидение собирается в обратном порядке. Вместо снятых пассатижами колец нужно использовать пластиковые хомуты.

Смена предохранителей

Причиной неисправности системы подогрева передних сидений может быть выход из строя предохранителя. Владельцу автомобиля необходимо обратиться к «Инструкции по эксплуатации» транспортного средства. В ней, на странице со схемой и описанием блока предохранителей, найти тот, который отвечает за работу системы подогрева сидений.

Уточнив его номинал и маркировку, нужно приобрести новый, поставить его на место сгоревшего.

Например, на автомобилях Ситроен:

Предохранитель, отвечающий за обогрев, имеет маркировку: 10А 6997L2 VIN 6997L2

Его стоимость может колебаться от 12 до 20 руб.
Место нахождения предохранителя: под рулем, слева от основного блока.
Извлекать его надо осторожно, сняв колодку с направляющих и поддев тонкой отверткой.

Целостность нагревательного элемента

Это обязательное условие функционирования встроенной системы обогрева кресел.

1. Нагревательного элемента. В качестве его выступает провод с нихромовой спиралью, покрытый сверху тефлоном.
2. Наружной оболочки. Она выполняется из технической ткани (из тепло- или углеродного волокна).

Для того чтобы элементы начали функционировать в режиме обогрева необходимо обеспечить:

1. Неразрывность цепи с бортовой электрической сетью автомобиля.
2. Отсутствие разрывов в нагревательном элементе и других повреждений его целостности.

Замена кабелей

Некоторые автолюбители меняют штатный нихромовый провода на углеволоконный. Для обыкновенного сидения его понадобиться 5-5,5 м. Этот кабель имеет большую механическую стойкость по сравнению с нихромом и гарантирует долгосрочную безаварийную эксплуатацию.

Технические параметры карбонового кабеля:

• сопротивление 1 м – 33 Ом;
• напряжение питания – 7-380 В;
• температура нагрева (макс.) – 200º С;
• материал изоляции – силиконовая резина;
• диаметр – 3 мм.

Порядок замены своими руками:

1. Схема собирается поверх штатной, включается параллельно.
2. Соединение углеволокна с медным проводом рекомендуется выполнить с помощью обжима их медными трубками.
3. Для регулировки степени нагрева сидений можно использовать понижающую плату с индикацией напряжения.

В случае возникновения затруднения при самостоятельном ремонте системы обогрева кресел рекомендуется обратиться в сервисные центры или к специалистам по автоэлектрике.

Как снять блок предохранителей на Хендай Солярис?

Технический процесс снятия и замены не сложен, его можно подробно рассмотреть на видео, в котором механики осветят все тонкости работы и техники безопасности. Несколько сложнее, чем обычные или салонные, меняются силовые предохранители.

Их блок заменяется только целиком, для этого изначально его нужно демонтировать. Для проведения работ по снятию блока главного предохранителя в капоте Hyundai Solaris необходимо:

отвинтить гайку крепления блока головкой на 10;
со шпилек осторожно снять наконечники обоих проводов;
блок силовых предохранителей рукой вынимается из монтажного блока и заменяется на новый.

Этот блок выходит из строя крайне редко, чаще всего это происходит в ситуации, когда автомобиль надолго остается на длительное время без использования. Во избежание этого перед тем, как оставить автомобиль, необходимо из салона извлечь предохранитель с памятью.

Это обеспечит безопасность электрических сетей на длительное время. Но если зафиксирована неисправность именно в подкапотном блоке, то его всегда можно снять и заменить на новый.

Для этого необходимо:

снять минусовую клемму с аккумулятора;
отпустить фиксаторы;
освободить все жгуты проводов от монтажного блока;
высвободить и осторожно вынуть порт, предназначенный для диагностики систем машины;
все реле отсоединить от корпуса блока;
открутить гайки крепления;
слегка приподнять блок и снять заднюю группу проводов;
переставить предохранители и реле на новый блок и установить его, строго в обратной последовательности.
