Радиатор охлаждения на Chevrolet Lacetti: обзор стоковой комплектации и аналогов

На Лачетти установлен радиатор воздушного типа, который переносит тепло двигателя на поверхность, охлаждаемую встречными потоками воздуха и вентилятором. Сердцевина устройства имеет пластинчато-трубчатую конструкцию, внутри которой располагаются медные или латунные магистрали, распределяющие тепло.

Производитель	Артикул	Класс детали	Совместимость по объему двигателя, л	Примерная стоимость, руб.
Generous Motors	96553378	Оригинал	1.4i, 16V, 1.6i 16V, 1.8i	3900
Generous Motors	96553422	Оптимум	1.4i, 16V, 1.6i 16V, 1.8i	3500
Generous Motors	96553428	Эконом	1.4i, 16V, 1.6i 16V, 1.8i	3200
Generous Motors	965543422	Премиум	1.4i, 16V, 1.6i 16V, 1.8i	4500
Novline	LRc CHLt04178	Оптимум	1.4i, 16V, 1.6i 16V, 1.8i	3400
Novline	LRc HLt041782	Эконом	1.4i, 16V, 1.6i 16V, 1.8i	3000

Полезные советы при замене радиатора охлаждения

Перед началом работы убедитесь, что двигатель остыл полностью. Работать с горячей системой охлаждения опасно и может привести к ожогам.
Перед заменой радиатора не забудьте снять накопленное давление, открыв пробку расширительного бачка или отсоединив один из шлангов

Это поможет избежать выброса жидкости при откручивании соединений.
Во время работы используйте специальные инструменты, например, плоскогубцы или трубный ключ, чтобы аккуратно отсоединить шланги и зажимы, не повредив при этом элементы системы охлаждения.
При отсоединении шлангов обратите внимание на их состояние. Если вы заметите трещины, вздутия или износ, рекомендуется заменить их одновременно с радиатором, чтобы избежать будущих проблем.
Перед установкой нового радиатора проверьте, чтобы все соединения и прокладки были в идеальном состоянии и не имели повреждений

Поставьте новый радиатор на место и аккуратно закрепите его, не перекручивая и не деформируя элементы системы охлаждения.
После установки радиатора заполните систему охлаждения охлаждающей жидкостью, соблюдая рекомендации производителя автомобиля. Заполнение должно быть проведено так, чтобы исключить возможность появления воздушных пробок.
Не забудьте проверить работу системы охлаждения после замены радиатора. Для этого запустите двигатель и дайте ему прогреться до рабочей температуры. Убедитесь, что охлаждающая жидкость циркулирует корректно и что нет утечек.

Следуя этим простым советам, вы сможете успешно заменить радиатор охлаждения на Chevrolet Lacetti и гарантировано получите отличный результат. Однако, если у вас возникнут сомнения или затруднения, лучше обратиться к специалистам, чтобы избежать возможных ошибок и повреждений.

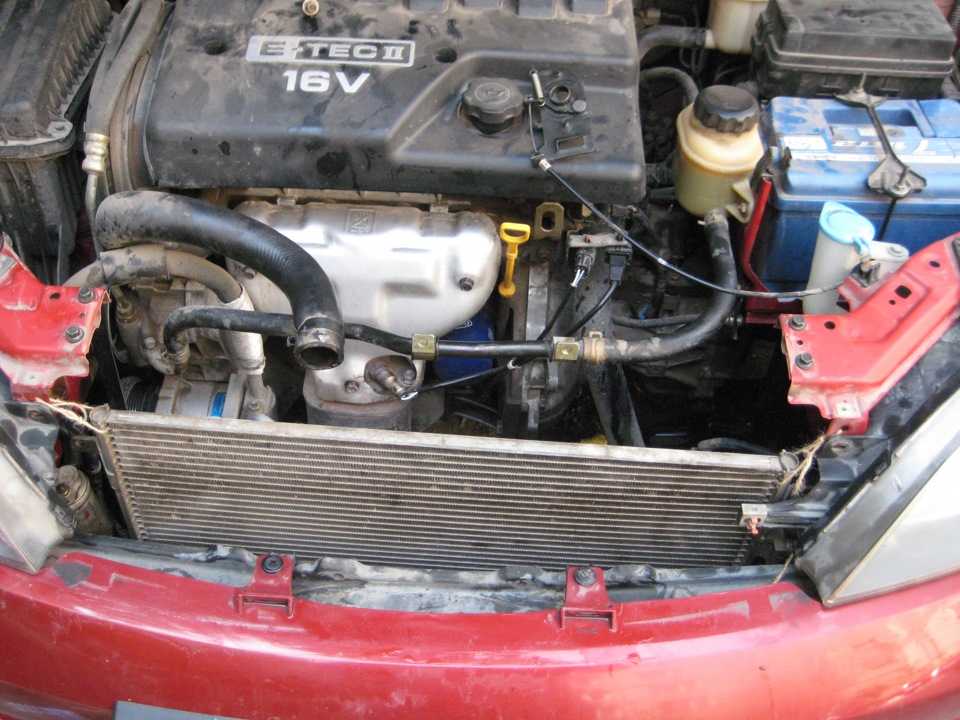

Снятие радиатора Шевроле Лачетти

Не забываем отсоединить пароотводящий патрубок. Для удобства я открутил фары.

После чего приступаем к откручиванию радиатора кондиционера от радиатора охлаждения, он крепиться на 4 болтах сверху и снизу слева и справа там впринципе. Самое тяжкое — это открутить два нижних болта.

Так же для удобства можно привязать радиатор кондиционера чтоб он висел и не мешался. После того, как открутили радиатор кондиционера убедились, что нечего не забыли выкрутить или отсоединить, и после чего можем аккуратно доставать радиатор охлаждения.

Откручиваем вентилятор он так же крепиться на 4 болтах, для того чтобы его перенести на новый. Видимая утечка тосола также может быть вызвана деформацией уплотнительных колец и прокладок или выходом из строя регулирующих клапанов; Недостаточное охлаждение или хронический перегрев двигателя — засор в патрубках мелких абразивных частиц.

Необходимо сменить охлаждающую жидкость и промыть расширительный бачок и магистраль техническим спиртом; Низкий уровень антифриза в расширительном бачке — требуется сменить резиновые прокладки и долить жидкость до минимального уровня

Обратите внимание! Доливать охлаждающую жидкость в бачок можно только того сорта, которая использовалась ранее — использование несовместимых жидкостей снижает эффективность охлаждения

Радиатор охлаждения на Chevrolet Lacetti

В экстремальных ситуациях допускается заливка в бачок дистиллированной воды, однако более чем 0. Регулярная диагностика и своевременна замена комплектующих предотвратит случайный выход из строя системы охлаждения и продлит эксплуатационный ресурс двигателя.

Помните, хронический перегрев негативно сказывается на всех системах автомобиля, что быстро приведет к комплексному и дорогостоящему ремонту транспортного средства.

Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер!

Снять радиатор можно в сборе с вентилятором, или предварительно демонтировав. Показываем снятие радиатора в сборе с вентилятором. Сливаем охлаждающую жидкость.

Снимаем облицовку радиатора. Снимаем фары.

Снятие, замена, установка радиатора системы охлаждения

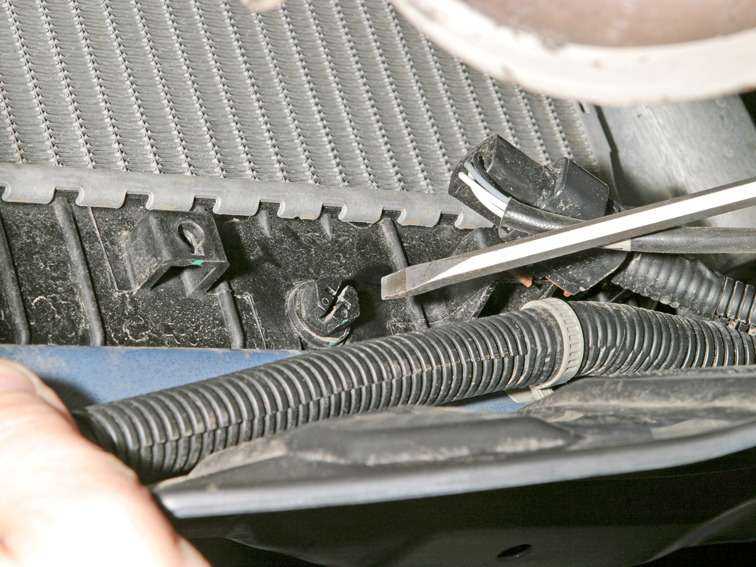

Снимаем нижнюю защиту ДВС. Отсоединяем колодку жгута проводов системы управления двигателем от колодки жгута проводов электродвигателя вентилятора. Сдвинув колодку жгута проводов системы управления двигателем, снимаем ее с держателя на нижнем бачке радиатора.

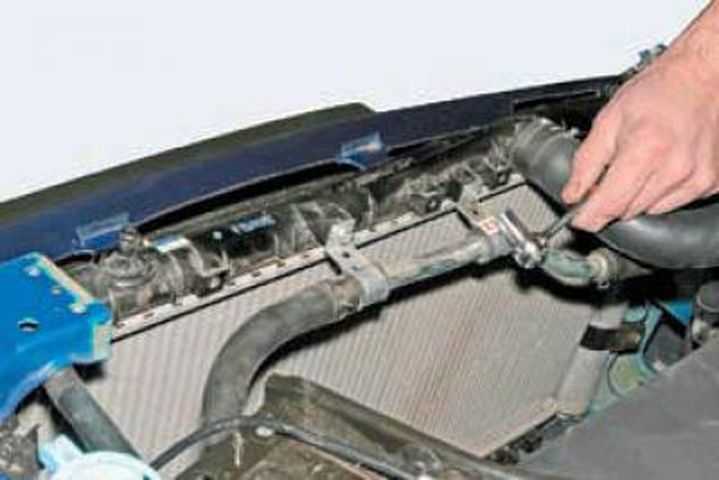

Раздвижными пассатижами сжимаем концы хомута крепления отводящего шланга и сдвигаем хомут по шлангу.

Снимаем отводящий шланг с патрубка радиатора. Аналогично отворачиваем болт с другой стороны радиатора. Сжав пассатижами концы хомута и сдвинув хомут, отсоединяем пароотводящий шланг от расширительного бачка. Раздвижными пассатижами сжимаем концы хомута крепления подводящего шланга радиатора и сдвигаем хомут по шлангу.

Снимаем подводящий шланг с патрубка радиатора.

Как ремонтировать автомобиль

Система охлаждения выполняет важные функции, именно отводит лишнее тепло от двигателя. Для отвода тепла применяют принудительную циркуляцию охлаждающей жидкости по системе. Охлаждающая жидкость двигателя имеет свой рабочий ресурс и подлежит замене через определенное количество километров пробега или времени. После истечения срока годности охлаждающая жидкость теряет свои свойства, что отображается на общей работе двигателя. Сроки эксплуатации охлаждающей жидкости, как правило, обозначаются на этикетке упаковки.

Как охлаждающая жидкость выполняет свои функции?

Для выполнения требуемых от охлаждающей жидкости функций в нее добавляют ряд химических присадок, каждая из которых имеет свою задачу. В процессе эксплуатации на охлаждающую жидкость оказывают влияниеи тепло, и частички металла, что приводит к потере важных свойств ОЖ. Такое воздействие делает ОЖ не пригодной к эксплуатации. Поэтому такая охлаждающая жидкость подлежит замене.

Что будет если не менять охлаждающую жидкость?

Лучше всего выполнять сроки замены охлаждающей жидкости в системе охлаждения двигателя. И опытные мастера советуют не затягивать с заменой охлаждающей жидкости. Не надо ждать пока на стенках расширительного бачка появится бурый налет, который свидетельствует о наличие продукта распада присадок ОЖ.

Если не менять охлаждающую жидкость во время, это приведет к повышенному износу деталей двигателя, точечному или местному перегреву деталей, быстрому износу деталей системы охлаждения.

С чего начать замену охлаждающей жидкости?

Первым делом найдите руководство по технической эксплуатации автомобиля и выберете требуемую охлаждающую жидкость, которую рекомендует завод изготовитель.

Если вы не найдете такую информацию, следует проконсультироваться с специалистом или выбирать ОЖ на основе безобидных карбоксилатых присадок (не так агрессивны к двигателю).

В продаже вы найдете разбавленную охлаждающую жидкость или концентрат. Если вы берете концентрат, следует запастись дистиллированной водой.

Работа по замене охлаждающей жидкости.

Приступим к работе по замене охлаждающей жидкости:

Слейте старую охлаждающую жидкость. Перед сливом охлаждающей жидкости необходимо все подготовить для работ по сливу ОЖ (старый тазик, или разрешжьте канистру на две части).
Подставляем емкость под сливное отверстие и откручиваем сливную пробку (если вы сливаете масло с горячего двигателя, остерегайтесь ожогов).
После того, как слили старую охлаждающую жидкость необходимо закрутить сливную пробку на прежнее место (краник радиатора) в зависимости, что вы снимали.
Если система охлаждения сильно загрязнена, следует промыть систему охлаждения специальной промывкой двигателя (может случиться так, что в радиаторе есть микротрещины, которые были забиты грязью, при ее промывке появится течь). Поэтому перед тем, как делать промывку, правильно оцените техническое состояние системы охлаждения.
Открутить пробки для выхода воздуха из системы, и заливаем охлаждающую жидкость до тех пор, пока из отверстий пробок не потечет жидкость, затем сразу заворачиваем пробки (такие действия помогут вам, избежать наличия воздушных пробок в системе). Воздушные пробки в системе охлаждения можно определить по выходу холодного воздуха из печки.
Одним из способов избавления от воздушной пробки в системе охлаждения считается поддержание высоких оборотов двигателя 2000-2500, что обеспечит возрастание циркуляции охлаждающей жидкости в системе охлаждения.
Если вы решили сделать промывку системы охлаждения, то после заливки дистиллированной воды закручиваем пробку расширительного бачка и заводим двигатель, ждем, чтобы двигатель прогрелся.
Когда двигатель прогреется, и сработают вентиляторы, ждем их отключения и глушим двигатель.
Подождать пока ОЖ остынет до безопасной температуры. Сливаем ОЖ.
Заливаем свежую ОЖ (антифриз).
Сделайте себе пометку, когда вы поменяли ОЖ.

Недостаточное охлаждение – устраняем причину правильно!

Охлаждающий вентилятор предназначен для принудительного снижения температуры антифриза при эксплуатации транспортного средства при высоких оборотах двигателя или малой скорости. Выход из троя вентилятора снижает эффективность системы охлаждения, что приводит к скорому перегреву двигателя и ограничивает функциональность автомобиля.

Завышенная температура двигателя;
Посторонние шумы под капотом во время функционирования мотора;
Работающий датчик перегрева или лампы диагностики мотора.

Причинами выхода из стоя вентилятора являются перегорание предохранителей, а также повреждение электромотора вентилятора или его крыльчатки.

Важно знать! При наличии механических повреждений в конструкции вентилятора, изделие желательно заменить на новое. Самостоятельный ремонт комплектующих снижает эффективность функционирования устройства и может стать причиной пробоя радиатора охлаждения при повторном выходе из строя

Основные неисправности радиатора печки

Самой распространённой неисправностью радиатора печки является течь, которая может возникнуть как из-за механического повреждения в результате сильной вибрации или прямого удара, так и из-за коррозии. Ржавчина разъедает центральные стальные трубки, и они начинают подтекать в местах соединений с алюминиевыми рёбрами. В результате водитель обнаруживает следы или даже лужицы антифриза в салоне и в моторном отсеке. Запаять алюминиевый радиатор в гаражных условиях не представляется возможным. Поэтому проблема обычно решается его заменой.

При механических повреждениях радиатора печки антифриз начинает вытекать в салон и моторный отсек

Другой распространённой неисправностью печного радиатора является его засор. Если в салон поступает холодный или чуть тёплый воздух, а уровень антифриза при этом достаточен, и вентилятор работает исправно, то радиатор засорился. Дело в том, что на внутренней поверхности центральных трубок радиатора со временем образуется накипь. Кроме этого, при использовании некачественного антифриза на эту накипь наслаиваются содержащиеся в нём примеси. Как следствие, образуется толстая корка с низкой теплопроводностью, не позволяющая радиатору отдавать тепло с прежней интенсивностью. Для устранения этой корки некоторые автолюбители используют специальные промывочные жидкости, эффективность которых оставляет желать лучшего — они просто не в состоянии очистить радиатор полностью. По этой причине многие автовладельцы предпочитают не связываться с промывкой, а заменяют засорившийся радиатор на новый. Стоит алюминиевый радиатор довольно недорого.

Из-за толстого слоя накипи радиатор печки «Шевроле Лачетти» может полностью выйти из строя

Замена радиатора охлаждения на Лачетти

Рассказываем об этапах самостоятельной работы.

Плотный монтаж агрегатов, и практически отсутствие свободного места в подкапотном пространстве в автомобилях Chevrolet Lacetti усложняют работы по замене его узлов. Однако, выполнить самостоятельную замену радиатора охлаждения Лачетти несложно, если точно представлять последовательность работ и вооружиться необходимым набором инструментов.

Вполне естественно, что устанавливать нужно заведомо рабочий автомобильный радиатор. В идеале – новый, проверенный и качественный. Такие автомобильные радиаторы и другие, надежные автомобильные комплектующие можно приобрести недорого в интернет – магазине, по адресу: https://azon.ua. С доставкой и оплатой любым удобным способом.

Почему выходят из строя автомобильные радиаторы охлаждения?

Причины поломки традиционны:

механические повреждения теплообменника камнями и кусками дорожного покрытия;
ослабление хомутов подвода патрубков;
выход из строя датчиков радиаторной системы;
потеря герметичности патрубков радиатора от замерзания охлаждающей жидкости;
механические воздействия на точки крепления радиатора при ДТП.

Перед снятием неисправного радиатора охлаждения Лачетти и установкой нового нужно провести ряд подготовительных действий: слить остатки охлаждающей жидкости в подготовленную емкость и приготовить инструмент для работы. Обязательно отключите клемму «- » от автомобильного аккумулятора. Кроме того, нужно запастись:

пассатижами и рабочими перчатками;
отвертками (крестовой и плоской);
набором автомобильных газовых ключей;
компрессором для проверки герметичности и продувки нового радиатора;
емкостью, в которую можно будет сложить крепежные элементы.

Последовательность действий при замене радиатора охлаждения Лачетти

Демонтаж радиатора затрудняют защитный щиток моторного отсека (левая сторона) и решетка радиатора, поэтому:

аккуратно снимаем грязезащитный щиток;
откручиваем крепления решетки радиатора – всего шесть винтов;
ключ “на 10” поможет справиться с креплением поперечины моторного отсека, ее нужно сместить в сторону, чтобы обеспечить доступ к радиатору;
колодку проводов датчиков, отслеживающих концентрацию кислорода, нужно отключить;
пассатижами ослабить крепления хомутов, и аккуратно отсоединить верхний шланг подвода, трубку пароотведения и нижний (отводящий) шланг;
правый и левый болт крепления к радиатору системы кондиционирования тоже нужно открутить, если данная система входит в комплект оборудования автомобиля. Болты парные, находятся вверху и внизу;
радиатор кондиционера фиксируем временными крепежами;
отведя радиатор по направлению к салону авто, аккуратно извлекаем его по направлению вверх;
целесообразно сразу заменить и опорные «подушки» радиатора. Они из резины, которая имеет свойство твердеть со временем, трескаться и терять свою упругость.

Установка нового радиатора охлаждения Лачетти выполняется в обратной последовательности, на этапе завершения систему необходимо заполнить охлаждающей жидкостью. Удачной Вам замены!

Из чего состоит система охлаждения Лачетти

расширительный бачок,
насос охлаждающей жидкости,
рубашка охлаждения двигателя,
термостат,
соединительные шланги,
радиатор с электрическим вентилятором,
радиатор отопителя.

1 — отводящий шланг радиатора; 2 — радиатор системы охлаждения; 3 — пароотводящий шланг; 4 — электровентилятор; 5 — подводящий шланг радиатора; 6 — крышка термостата; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — шланг отвода жидкости от блока подогрева дроссельного узла; 9 — подводящий шланг радиатора отопителя; 10 — отводящий шланг радиатора отопителя; 11 — наливной шланг; 12 — расширительный бачок; 13 — подводящая труба насоса системы охлаждения

Расширительный бачок системы охлаждения Лачетти

Бачок системы охлаждения двигателя Лачетти

Расширительный бачок выполнен из полупрозрачной пластмассы, благодаря чему можно визуально контролировать уровень охлаждающей жидкости, который должен быть между метками МАХ и MIN, нанесённых на стенке бачка. Уровень жидкости проверяется на холодном двигателе.

В крышке бачка находятся впускной и выпускной клапаны, которые обеспечивают нужное давление в системе.

Примечание: Ни в коем случае не меняйте крышку на какую-либо другую без клапанов!

К верхнему патрубку расширительного бачка подсоединен пароотводящий шланг, который соединяет бачок с радиатором, а к среднему патрубку подсоединен шланг отвода жидкости от подогрева дроссельного узла. Нижний патрубок бачка соединяется шлангом с подводящей трубой насоса охлаждающей жидкости.

Насос охлаждающей жидкости Лачетти

Насос обеспечивает непрерывную циркуляцию жидкости в системе охлаждения.

Он приводится в действие зубчатым ремнем привода ГРМ. Насос лопастной, центробежного типа.

Охлаждающая жидкость подается к насосу через подводящую трубу, расположенную на задней стенке блока цилиндров под впускным трубопроводом. Насосом жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда поступает к патрубку головки блока цилиндров, на котором установлен термостат.

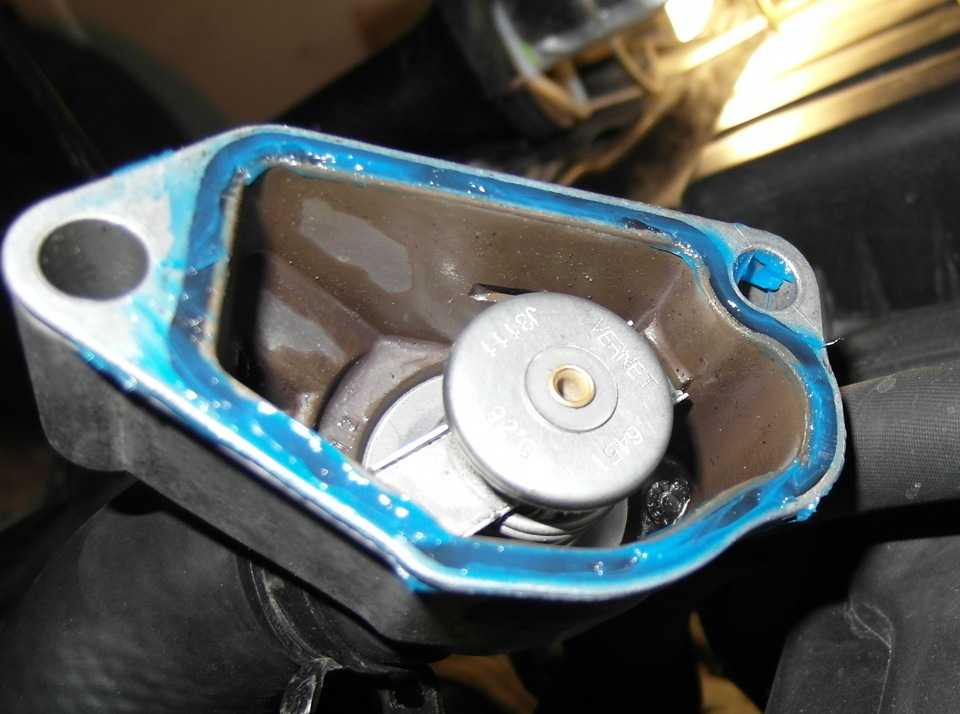

Термостат Лачетти

Термостат Лачетти. Сверху вниз: крышка, термостат, корпус

На холодном двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, который ведет к радиатору. Жидкость циркулирует по рубашке охлаждения двигателя. Часть охлаждающей жидкости из рубашки охлаждения двигателя по шлангу, который подсоединен к патрубку головки блока, поступает в радиатор отопителя, а затем возвращается к насосу. К подогреву дроссельного узла жидкость поступает через шланг, который подсоединен к штуцеру корпуса термостата, а оттуда через расширительный бачок возвращается к насосу. Это, так называемый, малый круг циркуляции охлаждающей жидкости.

При прогреве жидкости до 87 °C, клапан термостата начинает открывать выпускной патрубок крышки термостата и, тем самым, пропускать поток жидкости в радиатор. При температуре жидкости 102 °C клапан термостата полностью открывается и жидкость подаётся в радиатор системы охлаждения Лачетти, где отдает тепло наружному воздуху. Это, так называемый, большой круг циркуляции.

Закрывается клапан термостата при охлаждении жидкости до 86 °C.

Примечание: через блок подогрева дроссельного узла и радиатор отопителя охлаждающая жидкость циркулирует постоянно, независимо от положения клапана термостата.

Радиатор Лачетти

Радиатор в сборе с вентилятором: 1 — нижний бачок радиатора; 2 — отводящий патрубок радиатора; 3 — кожух вентилятора; 4 — электродвигатель вентилятора; 5 — пароотводящий патрубок радиатора; 6 — крыльчатка вентилятора; 7 — подводящий патрубок радиатора; 8 — верхний бачок радиатора; 9 — пробка сливного отверстия

Радиатор системы охлаждения Лачетти состоит из двух горизонтальных пластмассовых бачков, которые соединяются алюминиевыми трубками с охлаждающими пластинами (соты), расположенными в один ряд.
Охлаждающая жидкость подводится в радиатор через патрубок верхнего бачка, а отводится через патрубок нижнего бачка. Для слива охлаждающей жидкости в нижнем бачке находится сливное отверстие.

Электровентилятор системы охлаждения установлен в кожухе на радиаторе.

Демонтаж/замена печки Chevrolet Lacetti

Как мы уже отмечали, мы будем производить эту операцию по упрощённой схеме, без полной разборки торпеды. Нам понадобятся:

набор ключей (рожковых/торцовых);
отвёртка с плоским наконечником;
собственно радиатор на замену.

Порядок действий:

сливаем антифриз;
переходим в салон, отодвигаем оба передних кресла до упора назад;
демонтируем пластиковый декоративный корпус центрального тоннеля, расположенный под рычагом/селектором переключения скоростей, аккуратно потянув его вверх;
разбираем и демонтируем привод рычага КПП. Для этого переходим моторный отсек и посредством ключа на 14 отворачиваем и снимаем тягу, соединяющую рычаг с кулисой;
ослабляем хомут, расположенный на рычаге коробки передач, используя отвёртку с плоским наконечником;
откручиваем 4 болтовых соединения, которыми привод рычага крепится к полику, вынимаем привод вместе с рычагом;

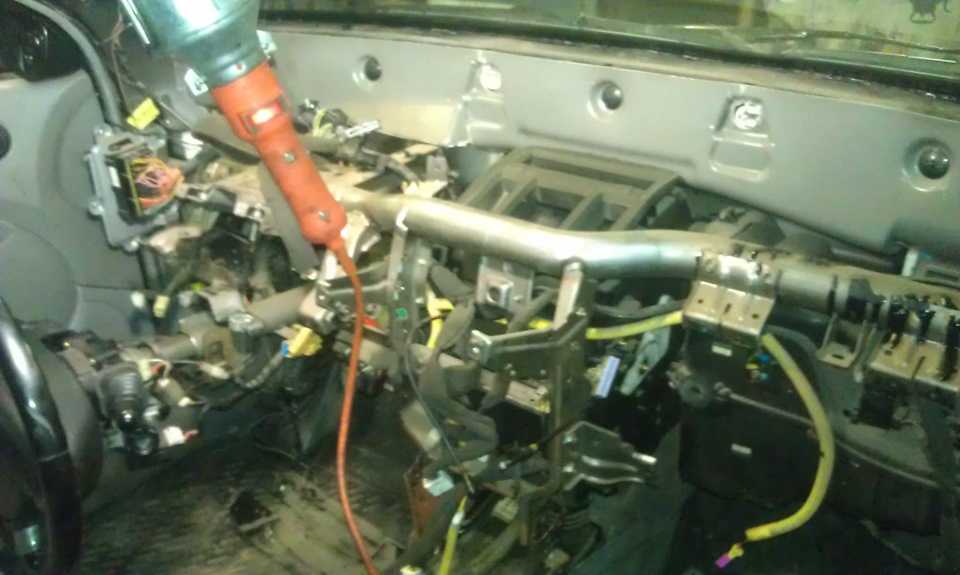

демонтируем центральную часть торпеды – именно за ней расположен наш радиатор. Для этого откручиваем пару саморезов внизу в месте соединения центральной консоли с поликом, то же самое проделываем с гайками, расположенными в верхней части торпеды под консолью;
теперь у нас есть почти полноценный доступ к штатному отопителю. Чтобы добраться до печки, необходимо открутить саморезы крепления кожуха центрального воздуховода;
приступаем к откручиванию болтов крепления самого радиатора. Поскольку они расположены достаточно далеко от торпеды, следует воспользоваться торцовым ключом с воротком максимальной длины;
осталось ослабить хомуты и снять патрубки радиатора (эту часть работы также нужно произвести из моторного отсека) и вытащить теплообменник на свет божий, потянув его в сторону салона.

Можно приступать к осмотру изделия и принятию решения касательно его ремонта или замены. Сборочные операции выполняем в обратном порядке.

Как видим, процедура снятия и замены радиатора отопителя Chevrolet Lacetti не так сложна, как об этом рассказывают в автосалонах и на СТО. При определённом уровне владения слесарными инструментами с этой задачей может справиться и начинающий автолюбитель. Хочется верить, что наши инструкции помогут вам произвести такой ремонт самостоятельно.

Замена радиатора системы охлаждения Шевроле Лачетти

замена радиатора отопления шевроле лачетти Но, согласитесь, преимущество это весьма сомнительное. К тому же, если при замене печки не трогать торпеду, придется снимать и коробку передач. По этой причине если ваш авто оснащен АКПП, проще все-таки будет подбираться к радиатору через снятую приборную панель.

Замена радиатора печки Лачетти хэтчбек Точно также существует несколько способов ремонта других версий этого автомобиля. Замена радиатора печки Лачетти хэтчбек столь же проста, как и на седане. Главное в этом деле — герметично подсоединить к радиатору патрубки, по которым в тот поступает ОЖ.

В противном случае может произойти ее утечка. Не заметить это будет невозможно — вытекающая охлаждающая жидкость даст о себе знать появлением специфического запаха в салоне.

При покупке нового радиатора вовсе не обязательно приобретать полный аналог старого устройства. Да, скорее всего, вам это и не удастся, ведь конструкция этих деталей постоянно совершенствуется. Главное, чтобы новый по своим размерам и расположению крепежных элементов мог без проблем занять свое штатное место.

Неисправности и ремонт печки Chevrolet Lacetti

Чтобы не ошибиться в выборе, лучше, сняв требующую замены деталь, принести ее в магазин автозапчастей и совместно с продавцом подобрать новое устройство. При ремонте системы отопления в автосервисе эта проблема значительно упрощается, ведь на СТО в наличии всегда есть не один новый радиатор. Так что, скорее всего, подобрать устройство на замену можно будет прямо замена радиатора отопления шевроле лачетти месте.
