Замена прокладки крышки клапанов на Шевроле Лачетти

Сама по себе работа не займёт больше получаса, если точно следовать алгоритму действий и собрать все необходимые расходники.

Работа проходит следующим образом:

Открываем капот и снимаем минусовую клемму с аккумулятора.

Снимаем минусовую клемму.
Откручиваем пластиковую декоративную накладку.

Пластиковая накладка отмечена стрелочкой.
Аккуратно ослабляем хомуты крепления шлангов сапуна и вентиляционного клапана. При желании можно заменить и его. Номер фирменного клапана в каталоге — GM-96 495288.

Послабляем хомут и снимаем шланг справа.

Снимаем два шланга слева.
С помощью отвёртки и плоскогубцев аккуратно отключаем контактную колодку от датчиков положения распредвала, а жгут с проводами отводим в сторону.

Отключаем колодку проводов от датчика положения распредвала.
Снимаем колпачки со свечей, а высоковольтные провода отводим в сторону.
Кожух защиты привода газораспределительного механизма можно не снимать, но по случаю есть смысл проверить состояние приводного ремня. Кожух крепится болтами на 10 с левого торца мотора.

Проверяем состояние и натяжение приводного ремня.
Теперь можно откручивать все 15 болтов крепления клапанной крышки. Делаем это торцовым ключом на десять.

Откручиваем болты крепления крышки ключом на 10.
Снимаем крышку, любуемся распредвалами. Крышка должна сняться вместе с прокладкой.

Снимаем крышку головки блока цилиндров.
Вынимаем старую прокладку и хорошенько моем крышку изнутри и снаружи.

Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку.
Очищаем привалочную плоскость на головке блока и обезжириваем её.

Чистим поверхность головки блока от масла и старого герметика.
Обезжириваем привалочную плоскость крышки и наносим тонкий слой герметика. С герметиком нужно не перестараться, чтобы излишки его не ушли бродить по масляным каналам двигателя.

Наносим герметик тонким слоем в паз крышки и ставим новую прокладку.
Устанавливаем новую прокладку и наносим минимум герметика на плоскость головки блока.

Наносим немного герметика, как показано на рисунке.
Надеваем на болты новые уплотнительные кольца.

Устанавливаем новые уплотнительные кольца.
Устанавливаем крышку на место, устанавливаем болты.

Устанавливаем крышку.

Полезные советы

Очень важно при затяжке болтов использовать динамометрический ключ, во-первых, болты могут запросто сломаться, во-вторых, при пережатии хотя бы одного из них, крышка может деформироваться, а если болт недожать, течь масла будет обеспечена. Номинальная сила затяжки болтов клапанной крышки — 10 Нм

Затягиваем болты с усилием 10Нм.

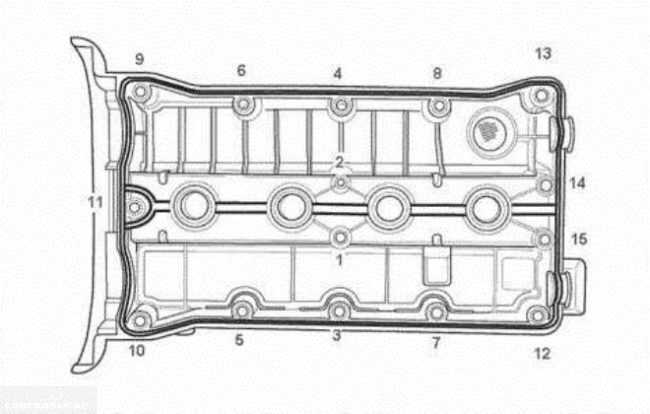

Порядок затяжки болтов.

Придержи панель

Все остальное собирается в обратной последовательности, но декоративную панель пока лучше не ставить. Пару сотен километров нужно контролировать течь масла. В зависимости от применяемого герметика, срок его застывания может быть разным — от нескольких часов до суток, поэтому сразу после сборки запускать мотор нежелательно.

Собираем расходники и инструменты

Поэтому неплохо было бы купить комплект фирменных новых болтов. Их каталожный артикул — 94 500 909. Покупать их лучше с запасом, стоят они около 20 рублей за штуку, а для крышки их нужно 15 штук.

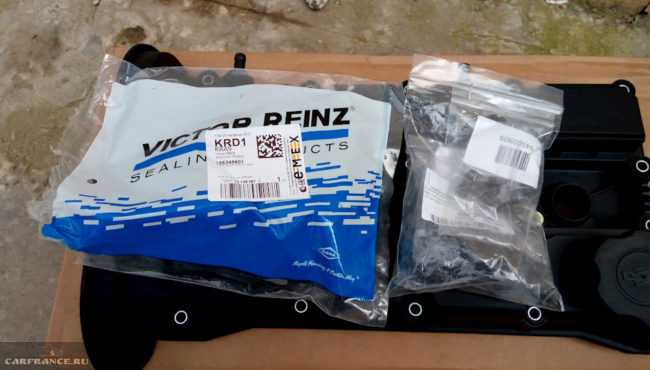

Комплект болтов артикул — 94 500 909 и прокладка REINZ артикул — 15-53456-01.

Уплотнители для головок болтов

Кроме болтов и прокладки нужно будет заменить уплотнители для головок болтов. Фирменные GM-96353007 быстро теряют эластичность и пропускают масло. Публика, как правило, устанавливает уплотнительные кольца от двигателя КамАЗа, белые силиконовые и претензий к ним нет.

Камазовские колечки под болты клапанной крышки.

Выбор герметика

Об этом должно быть написано на упаковке (sensor-save). Герметик должен выдерживать высокую температуру, хорошей репутацией пользуются составы Permatex RTV Silicone High-Temp, Permatex Ultra Black, можно использовать и любой другой высокотемпературный. Кроме этого, желательно найти подходящий обезжириватель и аэрозольное средство для чистки карбюраторов. Им мы будем мыть клапанную крышку. Можно использовать смесь растворителя и керосина в равных пропорциях.

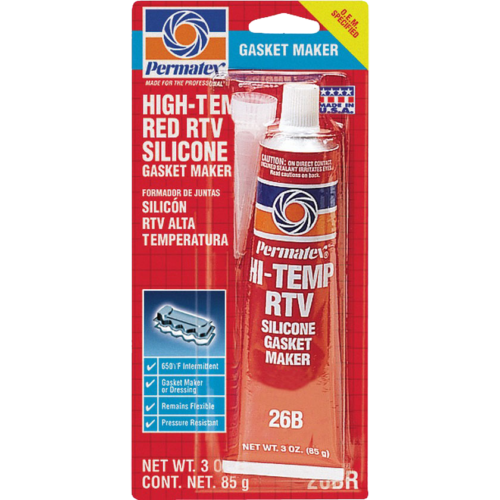

Герметик Permatex RTV Silicone High-Temp.

Герметик Permatex Ultra Black.

Инструменты

Теперь подберём инструменты:

Набор ключей и отвёрток.
Плоскогубцы.
Крайне желательно при затяжке болтов крышки использовать динамометрический ключ.

Если для замены все готово, можно приступать к работе.

Рейтинг производителей прокладок клапанной крышки

При составлении обзора анализировали особенности продукции известных брендов. Проверяли доступность запчастей на рынке, сравнивали технические характеристики, изучали свойства полимеров, из которых выполнены комплектующие. Учитывались отзывы владельцев авто, мнения сотрудников станций техобслуживания

Особое внимание уделили следующим параметрам:

Размер – геометрия должна соответствовать посадочным местам;
Термостойкость – деталь подвергается высокотемпературному воздействию;
Эластичность – влияет на герметичность;
Защита от подделок – обеспечивает надежность и долговечность.

Нестабильная геометрия, наличие механических дефектов, резкое снижение эластичности при эксплуатации – торговые марки с такими дефектами исключались из нашего рейтинга.

Лучшие производители воздушных фильтров

Что будет, если чрезмерное потребление масла не устранить?

В ряде случаев потребления, выходящего за пределы нормированного, двигателем испытывается недостаток смазочного материала, что может стать одной из причин сильнейшего загрязнения масляной системы, способного спровоцировать большой расход масла и значительно подкосить вашу машину. Потеря смазки ведет к падению давления масла, ускоренному износу, резкому сокращению ресурса и выходу двигателя из строя. Восстановление или замена двигателя стоят очень дорого, поэтому чрезмерное потребление смазочных средств необходимо устранять на как можно более ранней стадии появления проблемы, если не хотите разориться на новый двигатель.

Почему устранение проблемы повышенного расхода крайне важно?

Следует сразу сказать, что при высоком износе двигателя и большого вытекания смазочного материала вам потребуется ремонт двигателя. Но очень часто, особенно, когда проблема только стала проявлять себя, есть более простые, а главное, недорогие способы решения проблем, из-за которых неправильно расходуется масло.

Замена прокладки клапанной крышки

1. Сначала нужно ослабить регулировочную гайку троса привода дросселя 2. Потом сдвиньте резиновую втулочку троса и до конца отверните контргайку троса 3. Выведите трос из кронштейна4. Ключом «на 10» отверните две гайки крепления кронштейна к ресиверу (это для двигателя ВАЗ-2111) 5. Снимите его. 6. Крестовой отверткой ослабьте хомуты двух отводящих шлангов вентиляции картерных газов и выньте шланги с клапанной крышки.

7. Крестовой отверткой ослабьте хомут подводящего шланга вентиляции картерных газов и снимите его.

8. Ключом «на 10» отворачиваем две гайки крепления клапанной крышки.

9. Снимите клапанную крышку со шпилек. Если на ней остались части прокладки, удалите их острым лезвием и обезжирьте ее посадочное место.

10. В отверстиях крышки установлены резиновые уплотнительные втулки («Солдатики»). Лучше, если вы их замените.

11. Снимите прокладку клапанной крышки.

Где то год назад поехал я регулировать клапана, да не куда-нибудь, а на фирменную станцию ВАЗ в Могилеве (Березина-Лада) — не считайте это рекламой, а наоборот. Так вот: там рукожопый мастер мне их отрегулировал, взяли за это дело немалые деньги (около 50$) и я уехал. Но им повезло что я успел отъехать далековато, т.к. пошел дым из под капота(((. Когда я открыл капот — всё было забрызгано маслом. Этот рукожоп плохо поставил прокладку. Пришлось на месте всё доделать за него. Ездил вроде всё норм, но немного давило масло. А так как я планирую помыть двигатель, решил избавиться даже от намека на течь из под крышки.И так поехали)))Снимаем клапанную крышку:

Кстати я писал что пользуюсь маслом Лукойл, в этой статье я расписал все за и против по маслу Лукойл. Теперь смотрим под клапанную крышку — всё норм.Смотрим на саму крышку:

Полный размерпомытые стекают

Смотрим на цвет бензина:

Полный размервот такой герметик

Хорошо намазываем им на протертую от масла клапанную крышку: Берем прокладку силиконовую:

Полный размерсиликоновая прокладка

вставляем ее в крышку и так же промазываем:

Полный размермажем уже на прокладку

А теперь берем заранее приобретенные удлиненные шпильки (старые выкручиваем ключом на 13, новые закручиваем):

Полный размеркрышка на месте)Единственное: сразу не заводил, а дал постоять (как в инструкции написано). Всё на следующий день проверяем — всё сухо кругом)))Всё таки сам делаешь дольше но качественнее)))По ценам получилось:прокладка 70рублей Россиигерметик 40000 рублей белоруских (130 рублей России)шпильки 2 штуки по 30 рублей РоссииИТОГО 260 рублей РоссииИ напоследок: сегодня мы опять попали в ТОП Могилёв и сразу на 84 место)))

Полный размерУРА! Мы в ТОПЕ)))

ВСЕМ ДОБРА! Цена вопроса: 260 ₽.

Статья для тех, кто планирует самостоятельно выполнить работы по замене прокладки головки блока цилиндров на автомобиле ВАЗ 2114, 13,15.

С двигателя 11183 (1,6i) снимаем декоративную накладку
Отсоединяем трос привода от дроссельной заслонки и вместе с кронштейном крепления отводим в сторону радиатора
Крестовой отверткой ослабляем хомуты крепления трех шлангов системы вентиляции картера. Снимаем шланги с патрубков крышки головки блока.
Торцовым ключом на 10 мм отворачиваем две гайки крепления крышки головки блока цилиндров
Снимаем с обеих шпилек шайбу и резиновую втулку.
Снимаем крышку.
Извлекаем прокладку из крышки.

Отворачиваем пробку маслозаливной горловины.
Торцовым ключом на 10 мм отворачиваем два болта крепления корпуса маслоотделителя.
Снимаем корпус.
Извлекаем сетки маслоотделителя.
Промываем снятые детали в керосине, протираем ветошью и обдуваем сжатым воздухом (от шинного насоса).
Собираем маслоотделитель в обратной последовательности.

Удаляем остатки масла с привалочной поверхности головки блока цилиндров, к которой прижимается прокладка крышки. Укладываем новую прокладку в крышку

При установке, обратите внимание, что Радиусы с правой и левой сторон крышки разные. Убедитесь в том, что прокладка установлена правильно. Наносим на углы прокладки тонкий слой герметика Локтайт-574 или аналогичного

Устанавливаем крышку головки блока цилиндров в последовательности, обратной снятию

Наносим на углы прокладки тонкий слой герметика Локтайт-574 или аналогичного. Устанавливаем крышку головки блока цилиндров в последовательности, обратной снятию.

Как и когда следует менять прокладку

Любая прокладка со временем изнашивается. Это касается абсолютно всех типов уплотнений, используемых в конструкции данного силового агрегата. Прокладка клапанной крышки клапана не исключение. Из-за некачественного материала или несоблюдения технологии установки она может потерять свои свойства и начать пропускать отработанное масло наружу. Определить этот факт несложно, достаточно осмотреть место соединения клапанной крышки и головки блока цилиндров.

Если имеется течь, то на этом месте будет присутствовать масло и множество грязи, налипшей на него при движении. Проникновение воздуха внутрь блока приведет к снижению мощности ДВС. Когда же нужно менять прокладку под клапанной крышкой? Этот вопрос неоднозначный, потому что с материалом за время эксплуатации обычно ничего не происходит, если в предыдущий раз не была нарушена технология ее установки.

Обычно замена данной детали выполняется в следующих случаях:

Во время осуществления любого вида ремонта ДВС, связанного с поднятием клапанной крышки.
При выявлении утечки масла, когда прокладка в одном из мест начинает пропускать.
Во время снятия блока и проведения восстановительных работ.

Как часто надо менять прокладку крышки клапанов

Интенсивность замены прокладки под клапанной крышкой зависит от вида и характера поломок, возникающих в ДВС. По регламенту данная процедура не предусматривается, если только не будет производиться ремонт мотора. Если в двигателе сильно изношена поршневая пара, кольца, гидрокомпенсаторы или нужно выполнять ремонт клапанов, но решили повременить, то вероятность скорой замены достаточно велика. Также необходимость в повторной и последующей заменах обязательно будет возникать, если с мотором есть технические проблемы. Так, например, прокладка клапанной крышки должна будет заменена при каждой процедуре регулировке клапанов, так как аккуратно снять ее не получиться.

Когда и зачем менять прокладку клапанной крышки

Прокладка крышки распредвала механизма газораспределения представляет собой плоское уплотнительное изделие, которое применяется для герметичного присоединения крышки. Металлические поверхности блока и крышки пусть и обладают идеально гладкими контактными буртами, но все-таки между ними обязательно останется щель. Прокладка за счет свой упругой структуры и способности сжиматься, обеспечивает должную герметичность соединения. Прокладки крышки распредвала изготавливаются из разных материалов:

резина;
специальный пропитанный картон;
паронит;
различные полимерные материалы.

При выборе прокладки важно учитывать температуру, до которой нагревается блок. Она может стать причиной протечки, так как материал при воздействии масляной среды и высокой температуры может размягчиться, из-за чего окажется выдавлена или продавлена насквозь

Важно. Необходимо закручивать винты клапанной крышки равномерно и с одинаковым усилием, чтобы прокладка была сдавлена с равномерным усилием во всех точках контакта с металлическими деталями

Особенности замены прокладки крышки клапанов

Если вы обнаружили, что прокладка крышки пришла в негодность? Из-под нее просачивается отработанное масло? Это явный признак повреждения данного уплотнительного элемента. Пришло время ее заменить, но как это правильно сделать. Стоит озвучить несколько особенностей данного процесса:

Чтобы новая прокладка плотно легка на место, нужно тщательно удалить все остатки от предыдущего уплотнения.
При выполнении чистки места прилегания деталей следует использовать неострый и неметаллический предмет, чтобы не поцарапать поверхности на деталях.
При затягивании винтов нужно действовать правильно, то есть, выполнять данную процедуру равномерно, чтобы резиновая прокладка не была выдавлена наружу.

Следует использовать качественные материалы. Это касается как самой прокладки, так и герметика, который применяется дополнительно для обеспечения герметичности прилегания деталей.

Зачем нужна такая замена

Если взять конструирование автомобиля в целом эта прокладка не является такой значимой деталью, как скажем, колеса, мотор или руль. Она не оказывает никакого влияния на технические параметры работы двигателя, мотора или самого автомобиля в целом. Однако из-за отсутствия ухода за ней могут появиться различные повреждения, трещины и другие проблемы которые влияют на чистоту мотора. Именно поэтому замену прокладки нужно проводить своевременно и не отлагаемо.

Горловину принято считать одним из важных элементов клапанной крышки, которая является посредником, когда моторную смазку добавляют с систему. Сама прокладка сделана из резины и дополнительных примесей для большего удержания воды, она находится между головкой ГРИ и некоторыми креплениями. Клапанные прокладки сделаны уникальным образом – ни из-за самых низких, ни из-за самых высоких температур не могут произойти изменения технических параметров прокладок. В роботе прокладки не соприкасаются с маслом. Процесс, когда прокладка начинает течь является незначительной проблемой и в тот самый момент колоссальной. Одной из причин такого явления можно назвать срок службы прокладки, так как со временем, она теряет свою эластичность и начинает твердеть. Вследствие этого на ее поверхности появляются микротрещины, через которые начинают проходить маленькие порции масла. Как следствие вокруг двигателя образуется корка из грязи, которая только ухудшает его работоспособность.

Периодичность замены уплотнения

В закрытом пространстве под крышкой клапанов давление масла отсутствует, поскольку там находится воздух. Но в процессе работы мотора быстро крутящийся распредвал, чьи подшипники обильно смазываются, разбрасывает множество мелких капель во все стороны. Попадая на внутренние стенки, масло стекает обратно в картер. При возникновении малейшего зазора между уплотнительным материалом и прилегающими поверхностями смазка неизбежно вытечет наружу.

Когда следует заменить прокладку клапанной крышки:

если на боковых стенках головки цилиндров замечены следы либо потеки моторного масла;
в процессе сборки силового агрегата после капитального ремонта;
при обнаружении дефектов прокладки во время проведения различных ремонтных работ, подразумевающих демонтаж крышки.

Иногда неопытные автолюбители случайно повреждают уплотнение отверткой или другим инструментом. В подобной ситуации элемент лучше поменять, поскольку попытки заделать щель герметиком обычно не дают результата – спустя некоторое время смазка проникает наружу в точке повреждения.

Естественный износ любого прокладочного материала заключается в потере эластичности. Резиновое либо пробковое уплотнение «дубеет» и трескается, отчего между фланцами крышки и головки цилиндров появляются щели. Неисправность не критичная, но довольно неприятная – стенки двигателя покрываются налетом из масла вперемешку с грязью.

Если не менять изношенную прокладку, то впоследствии становится трудно выявить дефекты других деталей, связанные с протечками. Сложно заметить потеки из-под крышки газораспределительного механизма или помпы, когда весь мотор уже забрызган маслом. Поэтому долго эксплуатировать автомобиль с негодным уплотнением клапанной крышки не рекомендуется.

Советы для качественного проведения работ

Не во всех случаях у автомобилистов получается осуществить процедуру без проблем. Иногда течь масла формируется практически сразу после нескольких километров пробега. Наиболее популярных причин для этого может быть несколько:

использование низкокачественных прокладок;
недостаточное количество используемого герметика, неаккуратное нанесение его на поверхность;
перекос крышки, образовавшийся за счет неправильного затягивания крепежа.

Проводить замену необходимо на остывшем двигателе, чтобы температурные расширения не повлияли негативно на результат работы.

Для работы с крепежом обычно нужен ключ на 10. После отвинчивания всех болтов необходимо тщательно промыть детали от остатков смазки или старого герметика.

Затяжку болтов желательно проводить с помощью динамометрического ключа. Если нет схемы, по которой проводится операция, то ее можно найти на официальном сайте компании-изготовителя. В любом случае затягивание крепежа проводится от середины к краям.

Предварительное усилие на динамометрическом ключе должно быть около 5 Нм, а при окончательном затяге оно повышается в два раза до 10 Нм. Лишь после этого можно доливать моторное масло.

Прокладка кладется не все поверхность одновременно, а сначала прислоняется одна сторона, а затем опускается середина, в последнюю очередь кладется вторая сторона, чтобы герметик равномерно распределился по поверхности. Его слой должен быть около 2-3 мм на каждой стороне.

Примерное время полного застывания герметика составляет около 10-12 часов. После этого автомобиль можно использовать в обычном режиме.

Правила использования герметика

Правила для нанесения анаэробных и силиконовых герметиков практически не отличаются. Перед использованием состава следует обработать поверхность: удалить все загрязнения и остатки предыдущего герметика или прокладки. Лучшего всего для этого подойдут специальные очистители. Далее поверхность необходимо обезжирить и просушить.

Затем герметик рекомендуется наносить на одну из совмещаемых частей. При этом, слой должен быть цельным и ровным.

Если силиконовая прокладка изготавливается из силиконового герметика, обработанные поверхности перед соединением следует оставить на 15 минут. При применении анаэробного клея ждать не нужно.

Перед началом эксплуатации изделия нужно дождаться полной полимеризации материала. Силикон застывает со скоростью примерно 3 мм в сутки. Анаэробный состав отверждается в течение 24 часов.

Какую выбрать прокладку для клапанной крышки?

К выбору герметизирующего материала следует отнестись со всей серьёзностью. Последствий несвоевременной замены изношенного резинового материала не так много, но в некоторых случаях они могут приобретать серьёзный характер. Даже незначительная потеря моторного масла может стать причиной повышенного износа деталей двигателя. Через образовавшиеся щели внутрь узла может проникать грязь, пыль и прочие включения. А в дождливый период незащищенные элементы двигателя становятся уязвимыми перед водой.

Рекомендованы к монтажу следующие аналоги оригинальных резинотехнических изделий:

Наименование	Производитель	Стоимость
Glaser	Испания	570 рублей
Goetze	Германия	990 рублей
Ajusa	Испания	1200 рублей
Trialli	Италия	1800 рублей

Что касается оригинала, то такое изделие, например, для автомобилей ВАЗ имеет артикул 2108-1003270. Цена на оригинальную прокладку составляет около 500 рублей. Основное её преимущество – она идеально вписывается в посадочное место, поэтому от водителя не требуется никаких доработок. В случае с аналогом вполне вероятно придется подгонять резиновый материал под соответствующие размеры.

Важные моменты

Ослабляя хомутики на шлангах с помощью отвертки, нужно действовать осторожно, так как воздушные шланги легко повредить.
Перед тем как устанавливать новую прокладку, крышку клапанной коробки следует тщательно очистить от грязи и обезжирить. Для этой цели можно самостоятельно приготовить обезжиривающий раствор, состоящий из растворителя и керосина, смешанных в пропорции 50/50. Для чистки лучше всего использовать губку

При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Для чистки лучше всего использовать губку. При нанесении раствора на крышку в обязательном порядке следует пользоваться резиновыми перчатками!
После обезжиривания крышки в канавку перед установкой прокладки целесообразно нанести тонкий слой герметика, это значительно снизит вероятность повторного возникновения течи масла.
При установке крышки с новой прокладкой не следует прилагать слишком больших усилий при затягивании 15 болтов крепления, потому что велик риск сорвать резьбу. Кроме того, при слишком сильном затягивании болтов крышка может просто перерезать прокладку, что сведёт все усилия по замене на нет.
Болты крепления крышки нужно затягивать парами, начиная с центра крышки. Это позволяет добиться максимально равномерного и плотного прилегания крышки к блоку цилиндров.

Как видим, ничего сложного в замене крышки клапанной коробки нет, и с этой процедурой справится даже начинающий автолюбитель. Главное, не сорвать резьбу, затягивая болты. Потому что это может привести к куда более серьёзным проблемам, чем банальная замена прокладки.
