Регулировка клапанов qg18de nissan

Мотор Nissan CA18ET

Данный силовой агрегат является форсированной, турбированной версией предыдущего ДВС.

Годы выпуска	с 1984 года по 1992
Топливо	Бензин АИ-95, АИ-92
Объем двигателя, куб. см	1809
Количество цилиндров	4
Количество клапанов на цилиндр	2
Вид газораспределительной системы	SOHC
Система питания	Многоточечный инжектор
Мощность двигателя, л.с./об. мин	135/6000
Крутящий момент, Нм/об. мин	195/3600
Поршневая группа:
Диаметр цилиндра, мм	83
Ход поршня, мм	83.6
Степень сжатия	—
Материал блока цилиндров	чугун
Материал головки блока цилиндров	алюминий

Этот мотор создавался главным образом для спортивных автомобилей Ниссан, таких как Nissan 200SX и Nissan Silvia, но и на Блюбёрды, для любителей горячей езды их то же устанавливали. С этим силовым агрегатом машина получала великолепные динамические характеристики, но при этом страдала надёжность ДВС.

QR25DD

С 2001 по 2007 год компания Ниссан собирала 2.5-литровый бензиновый силовой агрегат под маркировкой QR25DD. Массово данный ДВС встречается только под капотом Ниссан Примера в кузове седан и универсал. За двигателем закрепилась дурная слава – ненадежный, капризный – так характеризуют движок многие автомобилисты. Конструктивно он представляет обычный QR20DD, в блок которого поместили коленвал с ходом поршня 100 мм. Диаметр цилиндров составляет 89 мм. Коленвал размещен на укороченных шатунах, и так без расточки производителю удалось увеличить рабочий объем мотора. К тому же заменили выпускной распределительный вал. Однако такие изменения несут серьезные последствия: повышается нагрузка на блок цилиндров, поршень, кольца и шатун. В результате изменений увеличивается трение, повышается рабочая температура, страдает качество смазки. Основная причина – большой угол наклона короткого шатуна. В этом моторе реализована технология прямого впрыска NEO-Di. Причем такую модификацию ДВС собирали для Ниссан Примера.

Есть фазорегулятор – только на впуске, газораспределительный механизм с двумя цепями ГРМ. Есть клапан ЕГР, а вот гидрокомпенсаторы отсутствуют. Как было сказано выше, из-за конструктивных изменений в этом двигателе произошли серьезные потери в плане ресурса по причине высоких нагрузок. Большая часть жалоб водителей относится к топливному насосу высокого давления, который нередко выходит из строя раньше положенного срока по причине низкого качества топлива. Форсунки довольно быстро загрязняются и приводят к неустойчивой работе мотора. Здесь более остро стоит проблема, связанная с повышенным расходом масла. На небольшом пробеге могут залечь маслосъемные кольца, что приводит к перерасходу смазочного материала. Известны случаи, когда катализатор разрушался еще на пробеге 100 тыс. км, и примерно на этом же рубеже растягивалась цепь ГРМ. Регулярно возникают течи моторного масла из-под клапанной крышки. Мелкого ремонта хватает. Ресурс двигателя Ниссан Примера в лучшем случае составляет 220 тыс. км. На большее рассчитывать тяжело.

Регулировка клапанных зазоров – nissan: «превосходя ожидания»!

• Снимите регулировочную шайбу того клапана, у которого зазор не соответствует норме.

1. Тщательно вытрите тряпкой масло вокруг регулировочной шайбы.

2. Проверните коленвал по часовой стрелке, чтобы выступ кулачка в месте снимаемой регулировочной шайбы был направлен вверх.

3. Поверните толкатель клапана с регулировочной шайбой в сторону снятия.

QG13, 15DE, QG15DE (L/B)

• С помощью тонкой отвертки разверните толкатель пазом в сторону стрелки (QG13, QG15DE, QG15DE (L/B)).

• С помощью тонкой отвертки разверните регулировочную шайбу отверстием в сторону снятия (QG18DD).

QG18DD

Примечание:

Направление снятия регулировочной шайбы зависит от формы деталей, окружающих ее.

4. Зажмите клещами (специнструмент) распредвал, поверните клещи в направлении стрелки, используя распредвал в качестве точки опоры, и

надавите на регулировочную шайбу вниз, сжимая клапанную пружину.

Внимание:

• Не повредите распредвал и головку цилиндров.

• Не повредите детали, расположенные вокруг толкателя клапана (будьте особенно осторожны при работе на двигателе QG18DD, т.к. он изготовлен из алюминиевого сплава).

5, В сжатом состоянии клапанной пружины зафиксируйте толкатель клапана с помощью фиксатора (специнструмент), установив его конец по кромке толкателя клапана. Снимите клещи (специнструмент).

Внимание:

Снимайте клещи медленно, поскольку фиксатор толкателя может удариться о шейку распредвала и поцарапать ее.

6. Приподнимите регулировочную шайбу над толкателем клапана.

• Вставьте тонкую отвертку в паз толкателя и приподнимите шайбу (QG13.15, 18DE, QG15, 18DE(L/B)).

• Подайте струю сжатого воздуха в круглое отверстие на регулировочной шайбе так, чтобы шайба приподнялась над толкателем (QG18DD).

Внимание:

Чтобы не во время работ масло не попало в глаза, предварительно протрите тряпкой рабочий участок, а при необходимости наденьте защитные очки.

• Передняя шайба цилиндра №1 снимается во внешнюю сторону головки цилиндров (QG18DD).

7. Снимите регулировочную шайбу с помощью магнитного пальца.

8. С помощью микрометра измерите толщину регулировочной шайбы (t,) в зоне контакта с кулачком.

9. Подберите необходимую толщину шайбы по следующей формуле. Формула для расчета толщины шайбы (мм): t=t1 (Cl-C£,)

t: толщина регулировочной шайбы

t,: толщина снятой регулировочной шайбы

С,: измеренный клапанный зазор

С2: стандартный клапанный зазор На прогретом двигателе:

Впуск: 0,37 мм Выпуск: 0,40 мм

Стандартные клапанные зазоры на холодном двигателе:

Впуск: 0,30 мм Выпуск: 0,35 мм

• Подберите новую регулировочную шайбу требуемой толщины по маркировке на ее обратной стороне.

Маркировка	Толщина шайбы
200	2,00 мм
202	2,02 мм
298	2,98 мм

Толщина имеющихся регулировочных шайб, мм

QG13,15,18DE, QG15,18DE(L/B): 2,00 — 2,98 (с интервалом 0,02 мм) 50 шт. QG18DD: 2,00-2,20 (с интервалом 0,02 мм) 11 шт.

2,21 -2,66 (с интервалом 0,01 мм) 46 шт. 2,68-2,98 (с интервалом 0,02 мм) 16 шт.

10. Установите выбранную регулировочную шайбу на толкатель клапана.

Внимание:

Укладывайте шайбу маркировкой к толкателю.

11. С помощью клещей (специнструмент) сожмите клапанную пружину и снимите фиксатор (специнструмент).

12. Проверните коленвал на 2-3 оборота.

13. Убедитесь, что клапанные зазоры в пределах нормы.

Признаки не отрегулированных клапанов

Основными показателями нарушения в функционировании клапанов силового агрегата QG18DE являются:

Объем цилиндров в двигателе QG18DE производителя Nissan увеличен до 1,8 л. При этом расход топлива практически такой же, как у 1,6 л модификаций – 10,2 л/100 км в городском цикле. Разработчиками использована рядная схема двигателя с 4 цилиндрами, изготовленными чугунными гильзами внутри блока из точно такого же конструкционного материала.

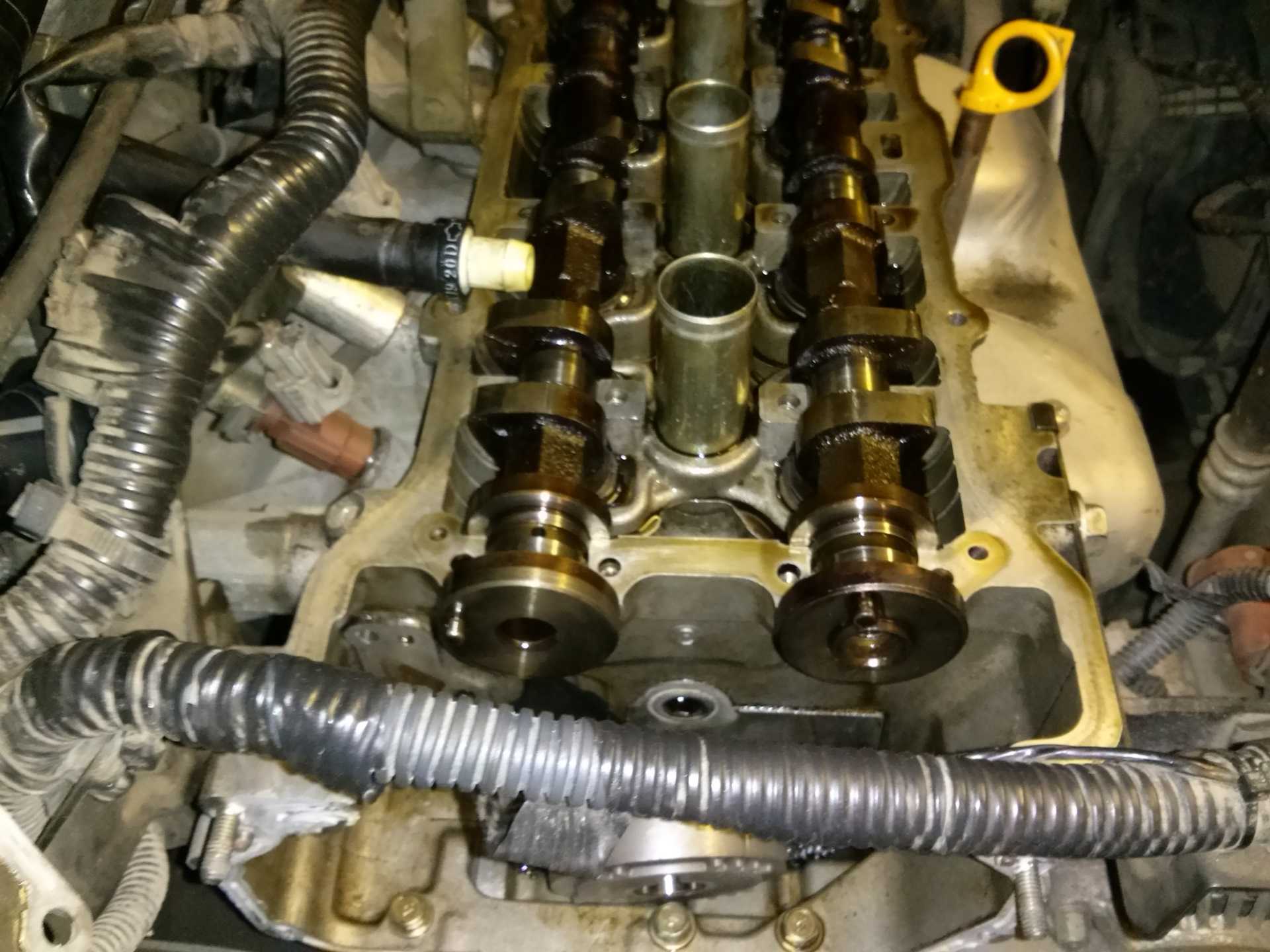

ГБЦ QG18DE

Чтобы увеличить мощность силового привода QG18DE, руководство Nissan использовало следующие технические решения:

• система зажигания DIS-4 с индивидуальной для каждого цилиндра катушкой;
• завихритель внутри заслонки впускного тракта;
• схема газораспределения DOHC 16V;
• регулировка фаз с помощью гидромуфты NVCS.

Изначально технические характеристики QG18DE соответствуют табличным значениям:

Изготовитель	Nissan (Aguascalientes, Yokohama, Atsuta Plant)
Марка ДВС	QG18DE
Годы производства	1999 – 2006
Объем	1769 см3 (1,8 л)
Мощность	85,3 – 94 кВт (116 – 128 л. с.)
Момент крутящий	163 – 176 Нм (на 2800 об/мин)
Вес	135 кг
Степень сжатия	9,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	NDIS (4катушки)
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	8 кулачков, 5 опор
Материал блока цилиндров	чугун
Диаметр цилиндра	80 мм
Поршни	алюминиевый сплав, юбка стандартная, цековки нет
Коленвал	6 противовесов, 5 опор
Ход поршня	88 мм
Горючее	АИ-95
Нормативы экологии	Евро-3/4
Расход топлива	трасса – 6,1 л/100 км смешанный цикл 7,4 л/100 км

город – 9,6 л/100 км

болт сцепления – 19 – 30 Нм

крышка подшипника – 46 – 52 Нм (коренной) и 13,7 – 15,7 Нм + 40° (шатунный)

головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Список моделей авто, в которых устанавливался

За семь лет производства мотор QG18DE устанавливался в автомобилях Nissan:

• Avenir – 1998 – 2006 г., кузов универсал;
• Bluebird Sylphy G10 – 1999 – 2005 г., седан с передним или полным приводом;
• Wingroad/AD Van – 1999 – 2005 г., для Японии и Южной Америки, грузопассажирский универсал;
• Primera – 1999 – 2006 г., универсал, седан и лифтбэк;
• Pulsar N16 – 2000 – 2005 г., седан для Новой Зеландии и Австралии;
• Expert – 2000 – 2006 г., универсал;
• Almera Tino/N16 – 2000 – 2006 г., компактвэн;
• Sentra B15/B16 – 2000 – 2006 г., седан, экспортная версия;
• Sunny – 2000 – 2005 г., переднеприводный седан.

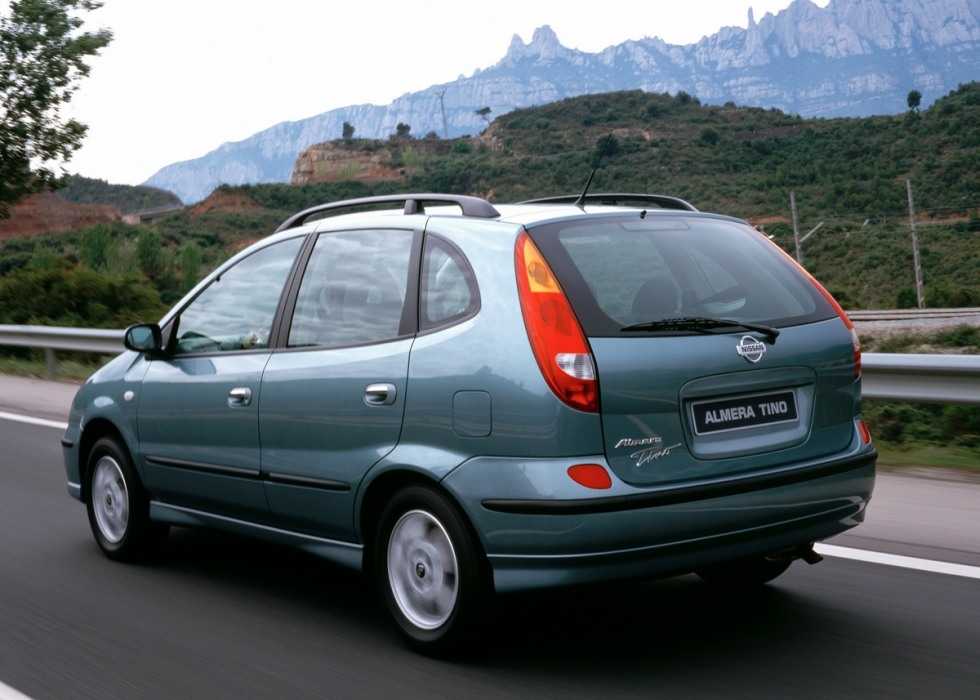

Nissan Almera Tino

Неисправности, связанные с лентой АКПП

Наиболее частыми неисправностями системы фиксации планетарной передачи являются:

• Истирание фрикционного слоя. Это приводит к неполному блокированию планетарки. Помимо толчка во время переключения передачи наблюдается скрежет со стороны автоматической коробки передач;
• Износ или обрыв манжет поршня. Тормозная лента при этом полностью перестает выполнять свои функции. При смене передаточного числа появляются ощутимые рывки;
• Механическое повреждение штока поршня. Дальнейшая эксплуатация приводит к попаданию обломков в подвижные части АКПП. Происходит повышенный износ всех узлов. Масло загрязняется мелкими, металлическими частичками. Даже короткая поездка может вывести коробку передач из строя, в результате чего придется делать капитальный ремонт.

Крайне редко встречается ситуация, когда тормозная лента подклинивает подвижные части. Обычно это происходит при износе пружины либо загрязнении открывающей полости сервопривода. Автомобиль может перестать полностью двигаться. Часто при такой поломке нет возможности ехать на задней передаче.

Технические характеристики QG18DE 1,8 л/125 л. с.

Объем цилиндров в двигателе QG18DE производителя Nissan увеличен до 1,8 л. При этом расход топлива практически такой же, как у 1,6 л модификаций – 10,2 л/100 км в городском цикле. Разработчиками использована рядная схема двигателя с 4 цилиндрами, изготовленными чугунными гильзами внутри блока из точно такого же конструкционного материала.

Чтобы увеличить мощность силового привода QG18DE, руководство Nissan использовало следующие технические решения:

• система зажигания DIS-4 с индивидуальной для каждого цилиндра катушкой;
• завихритель внутри заслонки впускного тракта;
• схема газораспределения DOHC 16V;
• регулировка фаз с помощью гидромуфты NVCS.

Изначально технические характеристики QG18DE соответствуют табличным значениям:

Изготовитель	Nissan (Aguascalientes, Yokohama, Atsuta Plant)
Марка ДВС	QG18DE
Годы производства	1999 – 2006
Объем	1769 см3 (1,8 л)
Мощность	85,3 – 94 кВт (116 – 128 л. с.)
Момент крутящий	163 – 176 Нм (на 2800 об/мин)
Вес	135 кг
Степень сжатия	9,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	NDIS (4катушки)
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	8 кулачков, 5 опор
Материал блока цилиндров	чугун
Диаметр цилиндра	80 мм
Поршни	алюминиевый сплав, юбка стандартная, цековки нет
Коленвал	6 противовесов, 5 опор
Ход поршня	88 мм
Горючее	АИ-95
Нормативы экологии	Евро-3/4
Расход топлива	трасса – 6,1 л/100 км смешанный цикл 7,4 л/100 км город – 9,6 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W20 – 5W50, 10W30 – 10W60, 15W40, 15W50, 20W20
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для QG18DE по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	2,7 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 350000 км
Регулировка клапанов	гайки, шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,1 л (2000 – 2002) или 6,7 л (2003 – 2006)
Помпа	GWN73A от GMB
Свечи на QG18DE	оригинал Nissan 22401-50Y05; аналоги 3130 и K16PR-U11 от Denso, 0242235544, 0242229543 от Bosch
Зазор свечи	1,1 мм
Цепь ГРМ	13028-4М51А, 72 пина
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Comline CNS12243, Bosch 0986AF2594, Ashika 20-01-108, AMc NA-289, Alco M-9640
Масляный фильтр	Blue Print ADN12112, Ashika 10-01-120, AMC NO-2223, Alco SP-1002 (M20 x 1,5)
Маховик	облегченный, 6 посадочных отверстий
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Glaser N76826-00, Corteco 19036016, BGA VK5328
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 83,4 – 93,2 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 46 – 52 Нм (коренной) и 13,7 – 15,7 Нм + 40° (шатунный) головка цилиндров – три стадии 20 Нм, 69 – 85 Нм + 90° + 90°

Модификация двигателей Tiida и их характеристики

Первые выпуски машин шли с полуторалитровыми агрегатами марки HR15DE и отдачей 109 лошадиных сил, в сочетании с передним и даже полными приводом, и с автоматической, либо механической коробкой передач.

Стоит также добавить, что с 2005 года выпускались автомобили с 1,8 литровыми моторами мощностью 128 л.с. марки DBA-JC11в сочетании с передним приводом и вариатором. Вся линейка моторов были рядные четырехцилиндровые двигатели с разными крутящими моментами и мощностью, но с положительной чертой – все они легко переваривают 92-й бензин и имеют не слишком высокий аппетит.

Его показатели наиболее удовлетворяют весу автомобиля, он не прожорливый, простой в обслуживании и ремонте и не расходует моторное масло за период пробега между его заменой. Вот линейка моторов выпущенных концерном Ниссан в период с 2007 года, где четко видно какой двигатель наиболее распространен табл.№1:

Комплектация	Объем двигателя, л.	л.с.	Марка двигателя
1.6 MT Welcome	1.6	117	HR16DE
1.6 MT Comfort	1.6	117	HR16DE
1.6 MT Elegance	1.6	117	HR16DE
1.6 MT Elegance Plus	1.6	117	HR16DE
1.6 MT Connect	1.6	117	HR16DE
1.6 MT Plus Connect	1.6	117	HR16DE
1.6 CVT Comfort	1.6	117	HR16DE
1.6 CVT Elegance	1.6	117	HR16DE
1.6 CVT Tekna	1.6	117	HR16DE
1.6 CVT Elegance Plus	1.6	117	HR16DE
1.6 CVT Elegance Connect	1.6	117	HR16DE
1.6 CVT Elegance Plus Connect	1.6	117	HR16DE
10.2010 – 07.2014
1.6 MT Elegance	1.6	110	HR16DE
1.6 MT Comfor t	1.6	110	HR16DE
1.6 MT Tekna	1.6	110	HR16DE
1.6 AT Tekna	1.6	110	HR16DE
1.6 AT Elegance	1.6	110	HR16DE
1.6 AT Comfort	1.6	110	HR16DE
1.8 MТ Tekna	1.8	126	MR18DE
1.8 MT Elegance	1.8	126	MR18DE
09.2007 – 09.2010
1.6 MT Comfort	1.6	110	HR16DE
1.6 MT Elegance	1.6	110	HR16DE
1.6 MT Tekna	1.6	110	HR16DE
1.6 AT Tekna	1.6	110	HR16DE
1.6 AT Comfort	1.6	110	HR16DE
1.6 AT Elegance	1.6	110	HR16DE
1.8 MT Elegance	1.8	126	MR18DE
1.8 MТ Tekna	1.8	126	MR18DE

Что касается запуска двигателя при отрицательных температурах воздуха, то многоточечный впрыск топлива и система DONC дают возможность запускать его без проблем, но при условии, что аккумулятор хорошо заряжен. Различия двигателя с объёмом 1,6 и 1,8 литра – в мощности и крутящем моменте, которые влияют и на динамические показатели и на расход топлива.

Если сравнить две машины, то с 1,8 литровым мотором она разгоняется до 100 км/ч за 10,4 секунд, что на 1 секунду быстрее своего менее мощного собрата, а по расходу топлива разница у машин с МКПП составит один литр на сто километров пробега.

Недостатки и слабые места мотора QG16DE

Примерно через 150 тыс. пробега у Альмеры могут появиться проблемы из-за растянутой цепи ГРМ. Исчерпанный ресурс проявляется шумностью мотора, плохим запуском и провалами тяги.

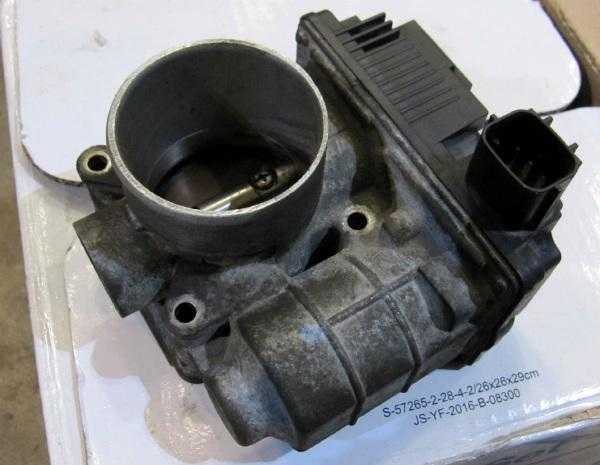

Дроссельный узел QG16DE

Если машина не заводится с первого раза, то причина может быть в загрязненной дроссельной заслонке или сетки бензонасоса. Это типичные слабые места двигателя.

Еще минусы:

часто ремень генератора свистит, что говорит о необходимости его замены. Обновлять его лучше с роликом

Альмера может дергаться на низких оборотах, и чтобы это устранить, требуется перепрошивка ЭБУ

катализаторы не долговечны, а их замена бьет по кошельку.

Генератор и ремень

Недостатки, слабые места и ремонт двигателя Nissan QG15

При эксплуатации мотора Ниссан QG15DE часто проявляются характерные минусы. Рассмотрим слабые места и методы их устранения.

Растянутая цепь газораспределительного механизма QG15DE проявится:

• затрудненным запуском с продолжительным вращением стартера или отказ в пуске двигателя
• нестабильными оборотами на холостом ходу
• посторонними металлическими звуками при запуске мотора
• снижением тяги.

В редких случаях происходит разрыв цепи ГРМ. Для решения проблемы понадобится осуществить замену цепи газораспределительного механизма.

Двигатель QG15DE не запускается из-за:

• засоренной дроссельной заслонки, особенно на модификациях двигателя QG15DE с электронной заслонкой (начало производства с 2002 года)
• скопления мусора в сетке бензонасоса
• вышедших из строя катушек зажигания.

Для устранения неисправности потребуется выполнить очистку дроссельной заслонки и фильтрующей сетки бензонасоса. Если результата не будет, то потребуется выполнить замену катушек зажигания или бензонасоса.

Ослабление натяжки ремня генератора приводит к свисту из подкапотного пространства, который усиливается при работе мотора на пониженных оборотах с включенными фарами. При этом на панели приборов будет загораться сигнализирующая лампа разрядки аккумуляторной батареи.

Для устранения неисправности осмотрите ремень генератора на предмет трещин, износа и других механических повреждений. Если их нет, то достаточно подтянуть ремень. В противном случае потребуется замена.

Рывки при низких оборотах. Эта проблема обусловлена сбоями в работе инжектора. Характеризуется резкими рывками при начале движения и во время включения первой скорости. Также отмечаются дерганья автомобиля при разгоне. Для устранения неисправности потребуется проверить работоспособность всех датчиков или прошить электронный блок управления.

Низкий ресурс катализатора. Поломка катализатора сопровождается появлением черного дыма из выхлопной трубы, также фиксируется повышенный уровень выделения углекислого газа. Устранить неисправность можно только заменой катализатора.

Выход из строя элементов системы охлаждения. Неприятность связана с низким качеством, установленных в контуре охлаждения двигателя Ниссан QG15DE деталей. Чаще всего приходят в негодность:

• помпа
• датчик температуры
• сальники свечных колодцев.

Для устранения неисправности замените дефектную деталь.

Неисправности и ремонт двигателя ga15de

До QG15DE, Ниссан производил предшественника GA15. Этот мотор был выпущен в 1987 году на замену старых движков Е15. Как и все моторы конца 80-х, GA15 максимально прост: чугунный блок, алюминиевая ГБЦ с одним распредвалом и 12-ю клапанами (8 впускных, 4 выпускных). Выпускались версии с карбюратором GA15S и с многоточечным впрыском GA15E. С 1990 года карбюраторная версия получила 16 клапанную ГБЦ, с двумя распредвалами и дополнительные 10 л.с. Такая версия называлась GA15DS. В 1994 году был запущен последний и самый совершенный вариант этого 1.5 литрового мотора — GA15DE. Данный мотор оснащался 16 клапанной ГБЦ с двумя распредвалами и многоточечным впрыском.

Этот движок оснащался двумя цепями ГРМ. Замена цепи проводится после 200-250 тыс. км, в среднем.Гидрокомпенсаторов на GA15DE нет, поэтому каждые 40-50 тыс. км вы должны регулировать клапаны (либо по необходимости). Зазоры клапанов (на холодную): впуск 0.25-0.33 мм, выпуск 0.32-0.4 мм.

Вместе с этим двигателем в серию GA входили следующие модели: GA13, GA14 и GA16.

Выпуск GA15DE был прекращен в 2000 году, когда он уступил место усовершенствованному QG15DE.

Другие «болячки» двигателя Nissan 1.8 л (QG18DE)

«Простые и проверенные временем» двигатели Nissan семейства QG известны и другими проблемами и поломками. Вот самые распространенные из них:

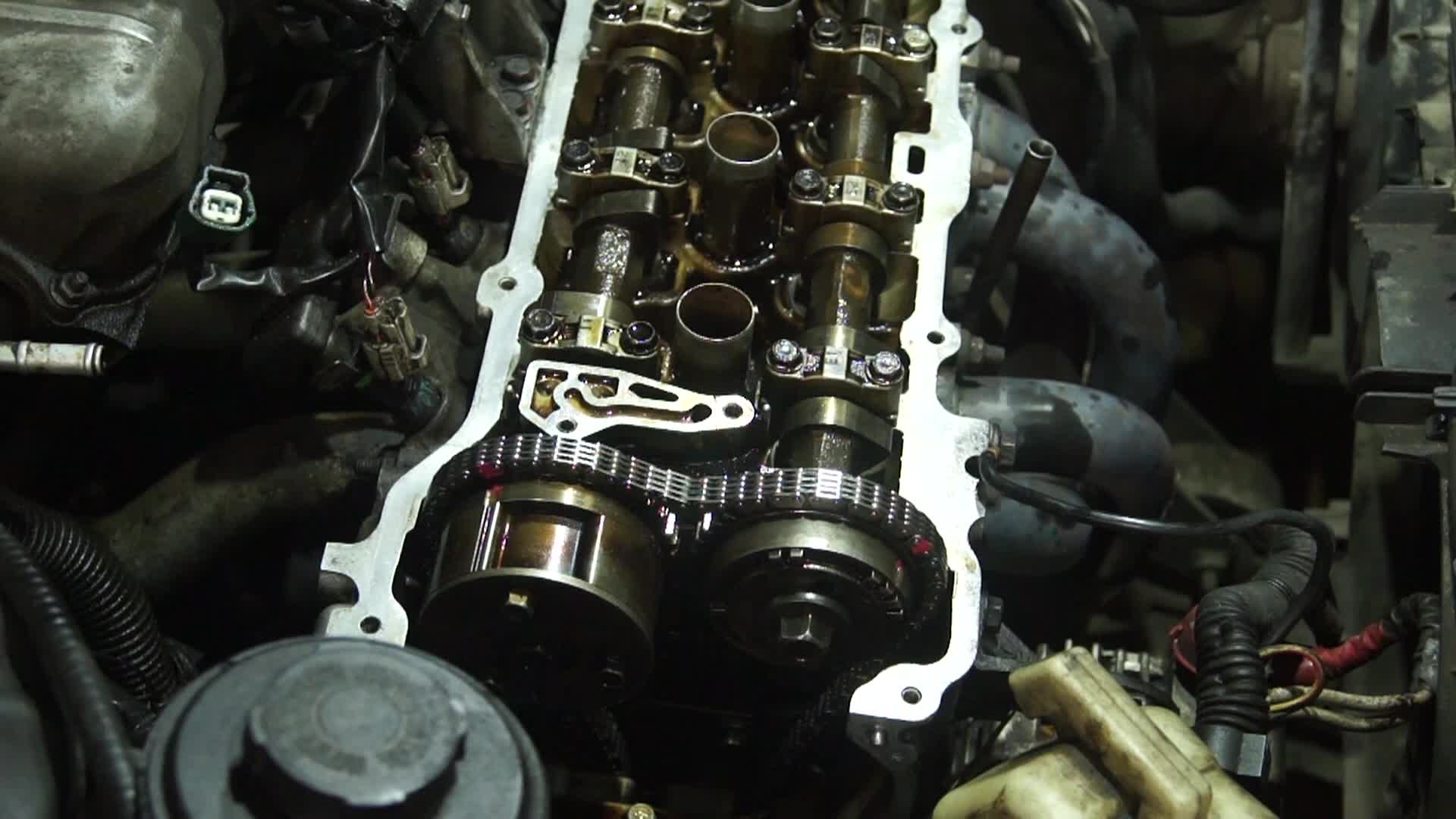

• Цепь ГРМ растягивается, гремит, при этом обороты двигателя «плавают». Цепь подлежит замене каждые 150 000 км. Кстати, на двигателе используется так называемая зубчатая цепь (цепь Морзе) – цепи такой же конструкции применялись и в печально известных «даунсайзинговых» двигателях TSI концерна VAG.
• Прогорает прокладка ГБЦ.
• Течет масло по сальникам свечных колодцев клапанной крышки.
• Выход из строя датчика положения коленвала, после чего двигатель просто не заводится.
• Течет антифриз из-под прокладки клапана холостого хода. При этом антифриз капает на электронный блок управления двигателем, что может повлечь его выход из строя.

Таким образом, двигатели Nissan семейства QG и, в частности, 1,8-литровый двигатель QG18DE являются обладателями крайне высокого масляного аппетита, который так и не удалось устранить.

Внимание! Водяной насос переборке и ремонту не подлежит. При неисправности он заменяется в комплекте

2.0а Водяной насос. Автомобили с двигателем QG18DE

1 — болты креплений водяного насоса

2 — болты крепления шкива

4 — уплотнительная прокладка

5 — водяной насос

10 Слейте охлаждающую жидкость из радиатора и двигателя, см. соответствующую главу.

11 Вывинтите болты крепления и снимите с головки блока цилиндров вильчатый кронштейн крепления, см. соответствующую главу,

12 Снимите ремень привода водяного насоса и ролик его натяжения, см. соответствующую главу.

13 Ослабьте затяжку болтов крепления водяного насоса 1 (см. стрелки на иллюстрации), а затем вывинтите болты крепления его шкива и снимите шкив.

2.13 Ослабьте затяжку болтов крепления водяного насоса 1 (см. стрелки)

14 Вывинтите болты крепления насоса и снимите его вместе с уплотнительной прокладкой.

15 Осмотрите водяной насос и убедитесь в отсутствии на нем коррозии и иных повреждений.

16 Убедитесь, что вал водяного насоса не имеет осевого люфта (см. иллюстрацию).

2.16 Убедитесь, что вал водяного насоса не имеет осевого люфта

Установка водяного насоса выполняется в последовательности, обратной его снятию.

ПРЕДОСТЕРЕЖЕНИЕ: Во время снятия водяного насоса не проливайте охлаждающую жидкость на приводные ремни. Насос разборке не подлежит и…
Водяной насос Снятие и установка Подготовительные работы Слейте охлаждающую жидкость. Снимите приводные ремни. Снимите промежуточный шкив. …
Ремень Метод регулировки Насоса рулевого управления и водяного насоса С помощью регулировочного болта на насосе рулевого управления Генератора (модели без…
Проверка Перед проведением проверки убедитесь, что двигатель остыл. Для этого следует подождать не менее 30 минут после останова двигателя.…
1. Снимите двигатель и коробку передач в сборе, см. раздел «Двигатель в сборе». 2. Снимите коробку передач с двигателя. Установите…

QG18DE ‒ это удачная силовая установка с объемом 1.8 литра. Она работает на бензине и используется на автомобилях Nissan, отличается высоким крутящим моментом, максимальное значение которого достигается на низких оборотах ‒ 2400-4800 об/мин. Это косвенно означает, что разрабатывался мотор для городских автомобилей, так как пик крутящего момента при низких оборотах актуален при большом количестве перекрестков.

Модель считается экономичной ‒ потребление топлива на трассе составляет 6 литров на 100 км. В городском режиме расход по разным данным может возрасти до 9-10 литров на 100 км. Дополнительным преимуществом двигателя считается низкая токсичность ‒ экологическая чистота обеспечивается благодаря использованию нейтрализатора на поверхности днища поршней.

ВНИМАНИЕ!
Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. В 2000 году агрегат победил в номинации «Технология года», что подтверждает его технологичность и высокую надежность

В 2000 году агрегат победил в номинации «Технология года», что подтверждает его технологичность и высокую надежность.

Список автомобилей с двигателем QG18DE

Эта силовая установка производилась в течение 7 лет. За это время она использовалась на следующих автомобилях:

1. Bluebird Sylphy G10 ‒ популярный передне- или полноприводный седан, выпускаемый с 1999 по 2005 год.
2. Pulsar N16 ‒ седан, поступивший на рынки Австралии и Новой Зеландии в 2000-2005 годах.
3. Avenir ‒ распространенный универсал (1999-2006).
4. Wingroad/AD Van ‒ грузопассажирский универсал, который производился с 1999 по 2005 год и был доступным на рынках Японии, Южной Америки.
5. Almera Tino ‒ минивэн (2000-2006).
6. Sunny ‒ популярный в Европе и России переднеприводный седан.
7. Primera ‒ выпускаемый с 1999 по 2006 год автомобиль с разными типами кузова: седан, лифтбэк, универсал.
8. Expert ‒ универсал (2000-2006).
9. Sentra B15/B16 ‒ седан (2000-2006).

Bluebird Sylphy G10 и 2. Pulsar N16 2001

С 2006 года данная силовая установка не выпускается, однако автомобили, созданные на ее базе, до сих пор на уверенном ходу. Более того, встречаются и машины других марок с контрактными двигателями QG18DE, что подтверждает универсальность данного мотора.

Проверка и регулировка зазоров клапанов Nissan Primera

Проверка и регулировка зазоров клапанов

Ежегодно или каждые 20000 км пробега

Зазоры клапанов на всех двигателях регулируется в прогретом состоянии, однако двигатель не должен работать. Чтобы задать двигателю после ремонта необходимые рабочие зазоры клапанов, в Спецификациях даны значения для холодного состояния. Однако зазоры всех клапанов нужно будет проверить и после охлаждения двигателя. При необходимости регулировки зазоров клапанов, должны быть выполнены подготовительные работы, т. е. снята крышка головки цилиндров, вывинчены свечи зажигания и т. д.

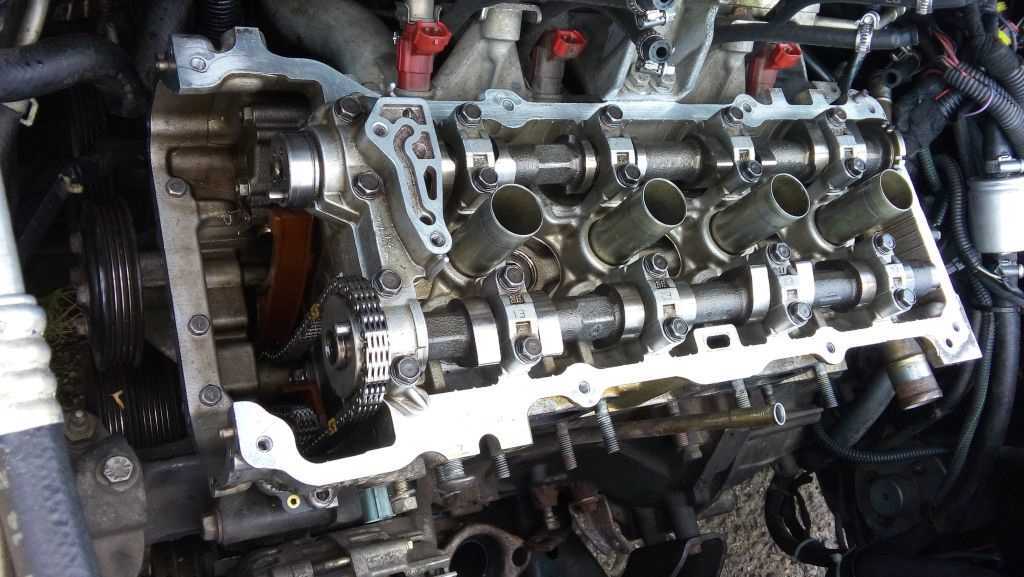

Зазор клапана измеряется между концом толкателя и кулачком распредвала. Регулировка осуществляется следующим образом:

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверните коленвал (если сняты свечи, это можно сделать за клиновой ремень), пока метка на ременном шкиве не будет совпадать с меткой ВМТ на пластине регулировки зажигания. Поршень 1-го цилиндра будет находиться в положении ВМТ (см. иллюстрацию ниже). Если теперь медленно проворачивать вал из стороны в сторону, можно заметить, что толкатель первого или четвертого цилиндра двигается вверх-вниз, т. е. клапаны перекрываются. Если это происходит с клапанами 4-го цилиндра, поршень 1-го цилиндра находится в положении ВМТ; в противном случае поверните коленвал на пол-оборота.
Измерьте клапаны 1-го цилиндра и все клапаны, изображенные на иллюстрации, и запишите зазор каждого клапана.

Измерение клапанов впускного распредвала (А) и выпускного распредвала (В), когда поршень 1-го цилиндра находится в положении ВМТ.

Для проверки зазора необходимо вставить плоский щуп между поверхностью толкателя и кулачком, как показано на иллюстрации ниже. Признаком правильно отрегулированного зазора является то, что сначала щуп протаскивается туго, а затем легче.

Проверка зазора клапана плоским щупом в указанном месте.
Проверните коленвал на пол-оборота, чтобы поршень 4-го цилиндра находился в положении ВМТ. Проверьте, чтобы носики обоих кулачков четвертого цилиндра были обращены вверх и проверьте клапаны (иллюстрация ниже) вышеописанным способом.

Измерение зазоров клапанов, когда поршень 4-го цилиндра находится в положении ВМТ.
Если зазоры клапанов лежат в допустимых пределах, можно устанавливать снятые детали. В противном случае, следует откорректировать соответствующий зазор

Следует обратить внимание на то, что для замены регулировочных шайб в мастерских Nissan используются два специальных приспособления. В любом случае должен иметься сильный магнитный стержень

Толкатель регулируемого клапана должен быть нажат вовнутрь, чтобы вынуть шайбу с помощью магнита.
Проверните коленвал, чтобы носик кулачка регулируемого клапана был обращен вверх.
С помощью маленькой отвертки поверните толкатель, чтобы засечка на кромке указывала на середину головки цилиндров.
Теперь нажмите толкатель вовнутрь с помощью специального приспособления или отвертки и с помощью маленькой отвертки сдвиньте шайбу вбок, чтобы ее можно было вынуть магнитным стержнем. Ассистент должен при этом удерживайте толкатель нажатым.
С помощью микрометра измерьте толщину шайбы. Хотя шайба и имеет обозначение (TS 224 обозначает толщину шайбы 2.24 мм), шайба должна быть измерена, так как она может быть изношена. Из полученного значения на основании следующей формулы можно определить толщину необходимой шайбы:
N= R +(М-0.37) — впускные клапаны
N= R +(М-0.40) — выпускные клапаны

«N» — толщина новой шайбы, «R» — толщина прежней шайбы и «М» — значение измеренного зазора клапана.
Имеются регулировочные шайбы с 50 значениями толщины от 2.00 до 2.98 мм с шагом 0.02 мм. Из этого перечня выберите шайбу с наиболее близкой к полученному значению толщиной. Обозначение толщины после установки должно находиться снизу. При установке шайбы снова нажмите толкатель вовнутрь и установите шайбу на место с помощью магнита и маленькой отвертки.
Все отрегулированные зазоры клапанов после установки новых шайб еще раз проверьте. Как уже упоминалось, зазор должен быть проверен на прогретом двигателе.
Установите все снятые детали. Не допустите ошибку при подключении кабелей зажигания, так как иначе двигатель не запустится.

Видео про «Проверка и регулировка зазоров клапанов» для Nissan Primera

Регулировка клапанов на Nissan AlmeraN15

Попытка регулировки клапанов Nissan Primera Р12. Чудо Мастера в действии.

Регулировка клапанов без замены шайб. как? Ниссан VQ20

Технические особенности мотора Ниссан QG18DE

Конструктивно двигатель QG18DE отличается от предшественников по серии своим объемом. Диаметр цилиндра оказывается на 8 мм меньше хода поршня, который на моторе увеличен до 88 мм. Двухвальная головка блока цилиндров выполнена из алюминия, а блок из чугуна. Выпускной тракт оснащен катализатором. Специфика зажигания заключается в том, что на каждый цилиндр приходится по катушке.

Гидрокомпенсаторы на двигателе отсутствуют, что влечет за собой необходимость регулировки клапанного механизма. Требования к качеству смазки умеренные, но по причине наличия гидромуфты нужно соблюдать регулярность в ее замене. Благодаря заслонкам, установленным во впускном коллекторе, улучшены характеристики сгорания топлива, снижен уровень выброса вредных веществ.

Недостатки, слабые места и ремонт двигателя Nissan QG15

При эксплуатации мотора Ниссан QG15DE часто проявляются характерные минусы. Рассмотрим слабые места и методы их устранения.

Растянутая цепь газораспределительного механизма QG15DE проявится:

• затрудненным запуском с продолжительным вращением стартера или отказ в пуске двигателя
• нестабильными оборотами на холостом ходу
• посторонними металлическими звуками при запуске мотора
• снижением тяги.

В редких случаях происходит разрыв цепи ГРМ. Для решения проблемы понадобится осуществить замену цепи газораспределительного механизма.

Двигатель QG15DE не запускается из-за:

• засоренной дроссельной заслонки, особенно на модификациях двигателя QG15DE с электронной заслонкой (начало производства с 2002 года)
• скопления мусора в сетке бензонасоса
• вышедших из строя катушек зажигания.

Для устранения неисправности потребуется выполнить очистку дроссельной заслонки и фильтрующей сетки бензонасоса. Если результата не будет, то потребуется выполнить замену катушек зажигания или бензонасоса.

Ослабление натяжки ремня генератора приводит к свисту из подкапотного пространства, который усиливается при работе мотора на пониженных оборотах с включенными фарами. При этом на панели приборов будет загораться сигнализирующая лампа разрядки аккумуляторной батареи.

Для устранения неисправности осмотрите ремень генератора на предмет трещин, износа и других механических повреждений. Если их нет, то достаточно подтянуть ремень. В противном случае потребуется замена.

Рывки при низких оборотах. Эта проблема обусловлена сбоями в работе инжектора. Характеризуется резкими рывками при начале движения и во время включения первой скорости. Также отмечаются дерганья автомобиля при разгоне. Для устранения неисправности потребуется проверить работоспособность всех датчиков или прошить электронный блок управления.

Низкий ресурс катализатора. Поломка катализатора сопровождается появлением черного дыма из выхлопной трубы, также фиксируется повышенный уровень выделения углекислого газа. Устранить неисправность можно только заменой катализатора.

Выход из строя элементов системы охлаждения. Неприятность связана с низким качеством, установленных в контуре охлаждения двигателя Ниссан QG15DE деталей. Чаще всего приходят в негодность:

• помпа
• датчик температуры
• сальники свечных колодцев.

Для устранения неисправности замените дефектную деталь.
