Так как сайт я создавал всесторонним то хочу уделить немного времени китайским мопедам, точнее сегодня затронем реле-регулятор напряжения мопедов Viper, Delta, Alfa. Нашел соответствущую инфу и хочу поделиться с вами.

Проводка китайских мопедов Viper, Delta, Alfa весьма интересна. Зажигание идет отдельно, освещение отдельно, что аналогично и во многих других скутерах и мотоциклах. Но само освещение очень запутано. Мы имеем две ветки освещения, одна это электроэнергия генератора, другая – аккумулятора. Одновременно сам генератор питает и аккумулятор. И вот чтобы эти две проводки соединить, используется реле-регулятор напряжения.

Предназначен он для выпрямления напряжения и стабилизации его, чтобы на аккумулятор и освещение не поступал ток больше обычного (помните, как горели лампочки в старых мотоциклах, все потому, что там не было стабилизатора). Это главная задача данного реле-регулятора напряжения. И если посмотреть на количество проводов такого реле-регулятора, мы видим их четыре. Один, зеленый, это масса (в скутерах часто масса зеленая), другой – красный, он идет на аккумуляторную батарею. Третий и четвертый идет с генератора. И тут можно запутаться. Каждый провод идет с напряжением 12 В, но если всмотреться в структуру генератора, понятно, что на одном чуть меньшее напряжение, это сделано ради относительности, чтобы реле могло сравнивать два напряжения

Здесь важно не спутать провода, так как в одних скутерах обозначены они белым и желтым цветами, а в иных идут два белых. Но они не одинаковые, путать их нельзя

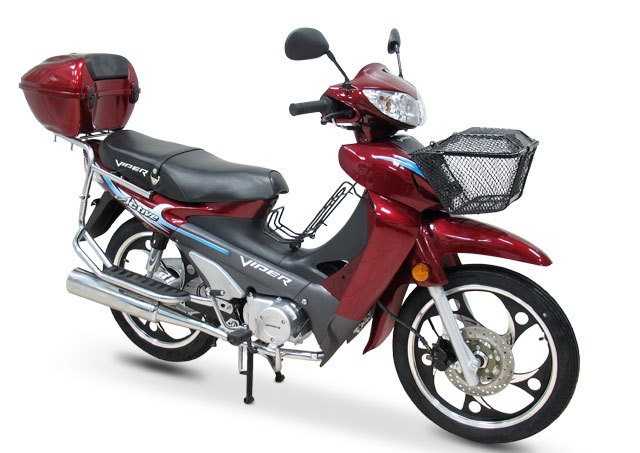

Кстати, если смотреть проводку в мопеде Viper Active, тут реле-регулятор имеет вместо белого розовый провод. Поэтому запомните, при сопоставлении проводов или иных реле-регуляторов, белый равнозначных розовому. Есть и другие реле-регуляторы напряжения, где цвета еще более изменены, но про это поподробнее позже.

Итак, объяснили цель реле регулятора. Реле-регуляторы напряжения мопедов Viper, Alfa, Delta взаимозаменяемы. Их можно спокойно менять, притом к мопеду Viper запасные части тяжело найти и тут многим придется взять реле-регулятор напряжения именно от скутера Alfa или Delta, так как «родимого» не найти. Разница тут будет в соединениях, придется перепаивать, и в том, что уже упоминали, в Viper вместо белого цвета часто используют розовый.

Аналогично и генераторы можно менять. Разница между ними в количестве намотанных проводов и в цветах. Также соединение отличается при выходе проводов, поэтому тут придется перепаивать или просто соединять без «мамы-папы».

В мопедах Viper реле-регулятор напряжения находится под сидением. Чтобы не спутать его с другим элементом проводки, ищем запчасть в ребрами, так как реле-регулятор требует охлаждения и на металлическом корпусе они обязательно будут. А вот размеры могут быть разные. Данное реле очень похоже на коммутатор мотоциклов Минск или Восход. На этом пока все….

Коммутатор

Для проверки коммутатора нам потребуется контрольная лампа — это обычная лампочка на 12 Вольт с выведенными проводками для удобства подключения. Контрольную лампочку и подключаем ее одним концом к проводу массы, вторым к проводу катушки зажигания. Крутим стартером двигатель.

Если лампочка загорится — коммутатор и его проводка исправны. Если лампочка гореть не будет, значит неисправен коммутатор, либо проводка коммутатора. Для того чтобы быть на 100% уверенным, что дело не в коммутаторе — я рекомендую его заменить на заведомо исправный. Коммутатор для китайских мопедов стоит недорого, если вдруг окажется что старый коммутатор исправен — пусть лежит у вас до «прозапас» до следующей проверки.

Коммутатор на мопед Альфа

В этой части статьи мы рассмотрим особенность распиновки коммутатора на мопед Альфа (и в довесок – Дельта), а также узнаем назначение каждого провода. Вся информация представлена на схеме ниже.

Примечателен тот факт, что одинаковые коммутаторы могут устанавливаться на мопеды различных марок китайского производства, так как существует масса клонов Альфа.

Как мы видим распиновка данного коммутатора очень проста.

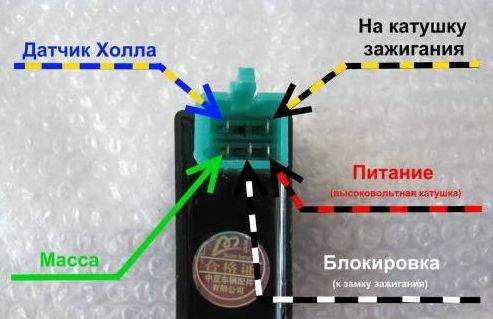

Распиновка

1. Черно-желтый провод 1 , идет к катушке зажигания.
2. Черно-красный провод 2 отвечает за питание.
3. Контакт 3 отсутствует в принципе.
4. Черно-белый провод 4 отвечает за глушение двигателя и идет к замку зажигания.
5. Сине-белый контакт 5 идет к датчику Холла.
6. Последний, зеленый контакт 6 является массой.

Схема проводки на мопед Альфа: особенности отечественной эксплуатации

С развитием торговых отношений между Россией и Китаем, в нашу страну помимо традиционных трикотажных товаров и бытовой электроники стали массово завозить различную авто и мото технику. А поскольку отечественная мотоциклетная промышленность переживала спад, то новинки пришлись по вкусу мотолюбителям, и стали массово приобретаться для собственных нужд.

Классический вид мопеда Альфа

Особый интерес представляет мопед ALPHA с двигателем воздушного охлаждения который продается на территории РФ как «Альфа

110сс» или «Альфа 49». Цифры в названии обозначают рабочий объем двигателя:

1. Четырехтактный двигатель воздушного охлаждения объемом 49 куб. см, мощностью 4,5 л.с.;
2. Четырехтактный двигатель воздушного охлаждения объемом 110 куб. см, мощностью 7 л.с.

Мопеды своим внешним сходством с мотоциклами отличаются от скутеров, хотя и представляют собой отдельный класс. Тем не менее, сочетание технических параметров, простоты в обслуживании своими руками и невысокой эксплуатационной стоимости сделали данный мопед лидером продаж на российском рынке мототехники.

Справочно: в Китае сборкой модели ALPHA занимаются сразу несколько производителей. Среди них компании Horse, Chong Qing Bull, WONJAN, Omaks и ряд других. Сборкой мопедов занимаются и в России такие компании, как АВМ и СМото. При этом схема электропроводки мопеда Альфа идентична вне зависимости от места сборки.

Генератор и датчик зажигания

Проверить генератор и датчик можно не снимая с двигателя.

Переводим тестер в режим измерения переменного тока на диапазон 2V или, если в вашем тестере есть такая возможность на 200mV. Одним щупом касаемся любой металлической части скутера или двигателя, другим щупом — провода датчика (на картинке выше он подписан как датчик Холла, но на самом деле это индуктивный датчик зажигания). Крутим двигатель стартером и смотрим на дисплей мультиметра. Если на дисплее забегали циферки — значит датчик генерирует сигнал и с ним все в порядке. В противном случае — датчик неисправен или оборвался провод.

Обслуживание электрооборудования

Что может омрачить эксплуатацию мопеда, так это его непрогнозируемая поломка. И хотя схема работы основных узлов и агрегатов производителем используется достаточно проверенная, тем не менее, возможны отказы в работе того или иного электронного оборудования. (см. также статью Особенности проводки мопеда Альфа)

Проводка на Дельту требует внимания к разъемам и клеммам

Чтобы этого избежать, от владельца требуется проводить плановые технические осмотры согласно рекомендованным производителем сроков (по пробегу):

1. Каждые 1500 км проверять и очищать свечи зажигания;
2. Каждые 800-1000 км проверять состояние заднего стоп-сигнала (электрических разъемов и работоспособность лампы накаливания);
3. С той же периодичностью проверять работу головного света (если пробег меньше, то не реже 1 раза в месяц);
4. Состояние аккумуляторных клемм следует проверять еженедельно.

Аккумуляторная батарея Дельта

Столь пристальное внимание к электрооборудованию обусловлено тем фактом, что при движении на мопеде ближний свет фар должен быть включен постоянно. Это вызывает повышенный износ всех элементов электрической системы. Также внимания требует и проводка на мопед Дельта – качество ее разъемов и соединений оставляет желать лучшего

Также внимания требует и проводка на мопед Дельта – качество ее разъемов и соединений оставляет желать лучшего.

Аккумуляторная батарея заслуживает особого внимания еще и по той простой причине, что при выходе из строя реле зарядки, электролит начнет выкипать. (см. также статью Схема проводки ИЖ Планета 2: особенности установки)

На мопедах используется 2 типа АКБ:

1. Традиционная свинцовая;
2. Современная гелиевая (необслуживаемая).

Проверка работоспособности проводки и электрической системы

Проверка работоспособности проводки и электрической системы на мопеде альфа 110 очень важна. Она позволяет выявить возможные неисправности и устранить их вовремя, чтобы избежать серьезных проблем при эксплуатации мопеда.

Для проведения проверки вам понадобятся следующие инструменты и принадлежности:

• Мультиметр
• Отвертки (крестовая и плоская)
• Провод с крокодильчиками
• Плоскогубцы

1. Проверка аккумулятора

Первым делом необходимо убедиться в работоспособности аккумулятора. Для этого подключите мультиметр к аккумулятору мопеда и проверьте напряжение.

1. Установите мультиметр в режим измерения постоянного напряжения (DC).
2. Подключите мультиметр к аккумулятору, красный провод к положительному (+) полюсу, а черный провод к отрицательному (-).
3. Оцените значение напряжения. Обычно для мопеда альфа 110 должно быть около 12 Вольт. Если значение сильно отличается, то возможно аккумулятор неисправен и требует замены.

2. Проверка предохранителей

Предохранители на мопеде предназначены для защиты электрической системы от перегрузок и короткого замыкания. Проверьте, что все предохранители находятся в исправном состоянии:

1. Локализуйте предохранительные блоки на мопеде. Они обычно находятся под сиденьем или в нижней части мопеда.
2. Осмотрите предохранители на наличие перегоревших предохранителей.
3. При необходимости замените перегоревший предохранитель на новый. Убедитесь, что новый предохранитель имеет такое же значение тока, как и старый.

3. Проверка проводки

Для проверки проводки необходимо выполнить следующие действия:

1. Включите зажигание и подключите мультиметр к проводам на мопеде.
2. Настройте мультиметр на режим измерения сопротивления (Ом).
3. Проверьте каждую пару проводов на наличие обрывов или коротких замыканий.
4. При обнаружении неисправностей произведите ремонт или замену поврежденных проводов.

4. Проверка приборов и осветительных приборов

Убедитесь, что все приборы и осветительные приборы на мопеде функционируют должным образом:

1. Проверьте фару, поворотники, стоп-сигналы, панель приборов и другие осветительные приборы.
2. Проверьте работу всех приборов (спидометр, тахометр, температурный датчик и т.д.).
3. При обнаружении неисправностей проверьте соответствующие провода и провести ремонт или замену поврежденных элементов.

Проверка работоспособности проводки и электрической системы на мопеде альфа 110 рекомендуется проводить регулярно, особенно перед дальними поездками или после длительного перерыва в использовании мопеда. Это позволит своевременно обнаружить и устранить возможные неисправности, обеспечивая надежную и безопасную эксплуатацию мопеда.

Реле подключения электростартера и электросгенератора

В мопеде Альфа для работы электростартера и электросгенератора необходимо использовать реле подключения. Реле является электронным устройством, которое позволяет автоматически подключать эти два узла к системе электропитания мопеда.

Реле подключения электростартера и электросгенератора состоит из нескольких ключевых элементов:

• Катушка реле — является основным элементом, который активирует подключение электростартера и электросгенератора. Катушка реле подключается к цепи питания и создает магнитное поле при подаче напряжения.
• Контакты реле — открываются или закрываются под действием магнитного поля, созданного катушкой. Когда реле активируется, контакты замыкаются, обеспечивая подключение электростартера и электросгенератора к системе электропитания.
• Диоды защиты — устанавливаются параллельно контактам реле, чтобы обеспечить безопасность и защиту электронных систем мопеда от возвратного тока, который может возникнуть при выключении реле.

Подключение реле осуществляется следующим образом:

1. Найдите подходящее место для установки реле на раме мопеда. Учтите, что реле должно быть защищено от воздействия влаги и грязи.
2. Подключите катушку реле к цепи питания мопеда. Обычно это делается с помощью проводов, которые идут от стартерной кнопки.
3. При необходимости установите диоды защиты. Диоды подключаются параллельно контактам реле и обеспечивают безопасность работы электронных систем мопеда.
4. Проверьте подключение реле, запустив мопед и убедившись, что электростартер и электросгенератор работают корректно, а контакты реле замыкаются при подаче напряжения на катушку. Проверьте также, что диоды защиты работают правильно и не пропускают возвратный ток.

Реле подключения электростартера и электросгенератора является важным элементом в системе электропитания мопеда Альфа. Его правильная установка и подключение обеспечивает надежную работу электростартера и электросгенератора и защиту электронных систем мопеда от повреждений.

Выявление неисправностей и ремонт электрооборудования мопеда Дельта

1. Отсутствие искры или ее силы не достаточно для зажигания. Для этого следует выкрутить свечу и оценить ее внешний вид. Также следует проверить наличие искры в вывернутом состоянии.
2. При поиске неисправности в системе зажигания следует установить рабочую свечу и попытаться завести двигатель.
3. С помощью мультиметра следует проверить контакт двигателя с рамой.
4. Оценить работоспособность генератора можно на основании измерения сопротивления катушки. Сопротивление измеряется между массой и проводом черного цвета с красной полоской. Если сопротивления нет или оно очень низкое, виноват в неполадках генератор. Для подтверждения этого факта следует демонтировать генератор и проверить сопротивление непосредственно на катушке.
5. Если генератор рабочий, проверяем целостность цепи. Схема электрооборудования мопеда Дельта позволяет определить порядок выполнения поиска неисправностей и их устранение.
6. Затем проверяется сопротивление на выводах блока зажигания. Поскольку данный элемент ремонту не подлежит, при выявлении неполадок, его следует заменить.

Также могут быть нарушения в системе зарядки аккумулятора. Признаком неполадок будет постоянно разряженная батарея. Причиной может быть нарушение системы питания. Выявление проблем совершается с использованием мультиметра.

При повреждении системы питания ток не поступает на аккумулятор. Пока батарея не разрядится, скутер будет работать, а дальше двигатель можно будет завести, только зарядив аккумулятор или заменив его на новый.

Электрическая схема мопеда Дельта упрощает процесс поиска неисправностей. При выполнении сварочных работ следует помнить, что, не отсоединив коммутатор можно запросто уничтожить все электрооборудование.

Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.

Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.

Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.

Альфа в базовой комплектации имеет

1. Электрический стартер.
2. Электронное зажигание на 12В.
3. Электронный тахометр на приборной панели.
4. Простая схема электрооборудования мопеда альфа позволяет производить замену элементов, вышедших со строя, своими руками.

Источником энергии в мопеде Альфа является аккумулятор. Дополнительно устанавливается реле-регулятор. Проводка имеет защиту от перепадов напряжения. Шестикатушечный генератор поддерживает напряжение при любых оборотах двигателя, а также обеспечивает бесперебойную работу системы освещения и сигнализации.

Установка дополнительных осветительных приборов не предусмотрена. Также нельзя производить замену ламп на более мощные. Отсутствие сложных связей в электросхеме, позволяет выполнять ремонт даже новичку, что также влияет популярность Альфы.

Электронный тахометр на приборной панели улучшает управляемость транспортного средства и повышает комфортность езды.Низкая стоимость Альфы приводит к тому, что многие заводские комплектующие не отличаются высоким качеством. Так, изоляция проводки производится из дешевого пластика. Как показывает практика, эксплуатация в суровом российском климате приводит к тому, что изоляция трескается.

Именно поэтому многие рекомендуют сразу же после совершения приобретения заменить заводскую пластиковую проводку на новую с резиновой изоляцией. Таким способом можно себя застраховать от возникновения различных проблем в эксплуатации.

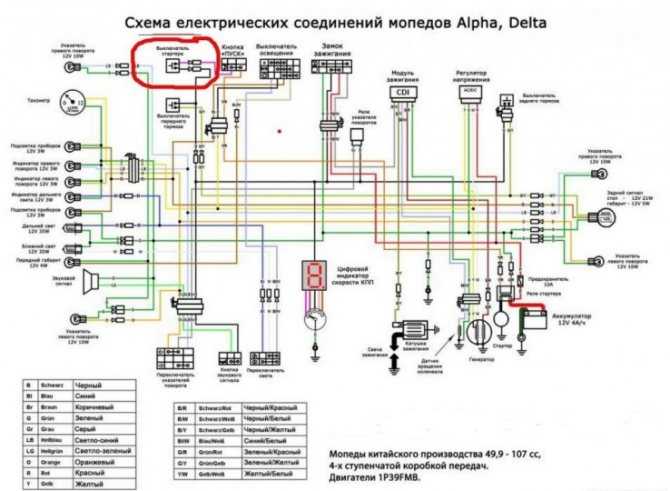

Схема электрооборудования мопедов Альфа (Alpha), Дельта, Орион

1 — модуль зажигания (CDI); 2 — катушка зажигания;3 — свеча зажигания; 4 — генератор; 5 — регулятор напряжения; 6 — батарея; 7 — предохранитель; 8 — стартёр; 9 — кнопка «Пуск»; 10 — пусковое реле; 11 — тахометр; 12 -замок зажигания; 13- стоп-сигнал; 14 — индикатор нейтрали КПП; 15 — подсветка приборов; 16 — фара; 17 — индикатор дальнего света; 18 — задний габарит; 19 — индикатор левого поворота; 20 — указатель левого поворота; 21 — индикатор правого оборота; 22 — указатель правого поворота; 23 — переключатель указателей поворота; 24 — реле-прерыватель; 25 — кнопка включения звукового сигнала; 26 — выключатель стоп-сигнала ручного тормоза; 27 — выключатель стоп-сигнала ножного тормоза; 28 — цифровой индикатор скорости КПП; 29 — переключатель света; 30 — выключатель освещения; 31 — охранная сигнализация; 32 — переключатель цифрового индикатора скорости; 33 — звуковой сигнал; 34 — передний габарит

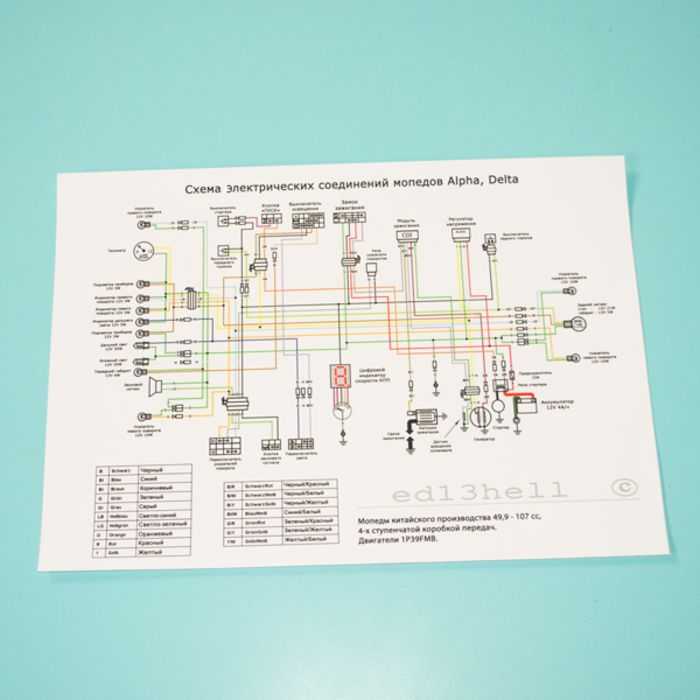

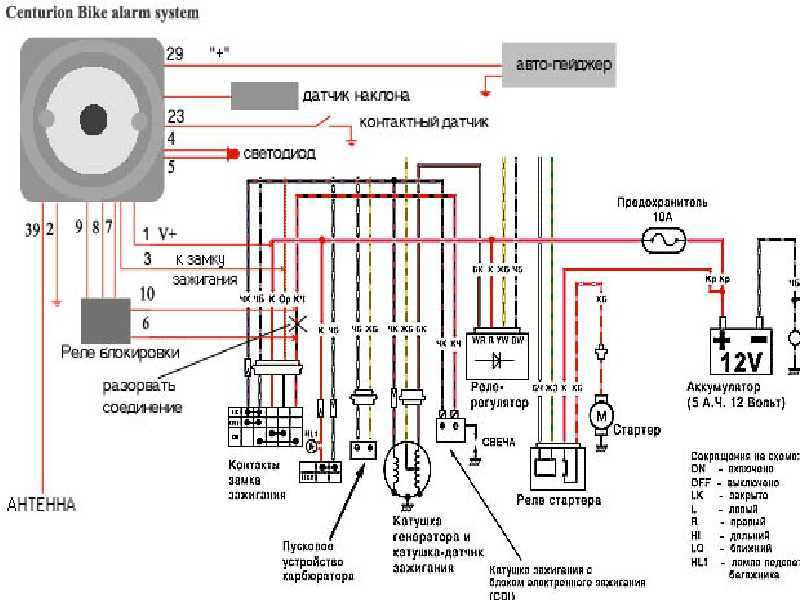

Электрическая схема проводки мопеда Альфа Представляем схему электрического оборудования китайского мопеда Alpha, Delta и других мопедов, построенных на их платформе.

Проводить ремонт электропроводки с помощью этой эл схемы можно на большинстве мопедов из Китая, а именно:

• Альфа 50, 72 и 110 кубов
• Дельта
• Орион
• Вайпер
• Ирбис
• Динго
• Бриз
• Мустанг
• Дино
• Зиз Стар
• Лидер
• Зодиак

Полезная информация

Чтобы предохранить клеммы от окисления и появления белого налёта, их нужно зачистить, надёжно закрепить и только потом смазать пластичной смазкой (технический вазелин, Литол, Солидол и пр.) или защитить специальной кислотостойкой мастикой. У обслуживаемого аккумулятора должна быть специальная трубочка для отвода газов, её нужно обязательно выводить наружу мотоцикла и не закрывать, она служит для отвода газов и конденсата во время работы. Можно вставить аккумулятор в резиновый или пластмассовый ящик, который чуть выше аккумулятора. Тогда если электролит вдруг выльется, он не попадёт на раму и другие части мотоцикла.

Скутер из чего состоит

Размеры ремней вариатора скутера Размеры ремней популярных скутеров (Honda, Yamaha, Kymso и тд.)

Статья-обзор двигателей, которые ставятся на китайские скутеры и мопеды, например двигатели 139QMB или 1P39QMB

Топливная система скутера

Устройство и основные узлы топливной системы 4Т скутера.

Редуктор — механизм, передающий и преобразующий вращающий момент, с одной или более механическими передачами. Устройство редуктора скутера.

Принцип работы четырехтактного двигателя скутера

Устройство четырехтактного двигателя скутера, а также его плюсы.

Устройство карбюратора скутера

Карбюратор на первый взгляд выглядит сложным устройством, но немножко теории и Вам будет проще справиться с его настройкой. Первое, что нужно знать, это хотя бы азы принципа работы карбюратора и основные его органы управления и регулировок. Ручка газа на руле напрямую соединена с воздушной заслонкой и закрепленной в ней дозирующей иглой. Воздух, проходя через карбюратор, будет захватывать топливо из топливной камеры.

Коленчатый вал скутера — устройство

Коленвал после тюнинга других компонентов двигателя (поршевой, коммутатора и др.) необходимо заменить на более усилинный (тюнингованный). Дело в том, что при тюнинге двигателя увеличивается мощность и обороты двигателя, а значит и увеличивается нагрузка на коленвал, большая нагрузка на стандартный коленвал недопустима! Это может повлечь за собой износ и «убийство»: подшипников, шатуна, самого вала, а это полный ремонт двигателя.

Устройство цепного привода скутера

Передача привода состоит из двух звездочек — ведущей и ведомой. Ведущая звездочка закреплена на барабане центробежного сцепления. Когда двигатель скутера работает на холостом ходу, барабан с ведущей звездой не связан с коленчатым валом. При повышении оборотов коленчатого вала двигателя, срабатывает сцепление, и крутящий момент пошёл на барабан сцепления и ведущую звездочку. Ведомая звездочка жестко закреплена на валу редуктора заднего колеса.

Устройство вариатора

Когда-то, в качестве трансмиссий скутеров, называвшихся еще мотороллерами, преобладали механические коробки передач (от двух — до четырех ступеней). Они переключались поворотной левой рукояткой руля или по-мотоциклетному — рычагом под левой ногой. Главное отличие современного скутера от своих предшественников и мотоциклов — это отсутствие механической коробки передач. Ее функцию выполняет автоматическая трансмиссия — клиноременный вариатор.

Автоматических топливный кран

Устройство автоматического топливного крана (АТК)

Что учесть при эксплуатации

В процессе обкатки может быть сильное нагревание двигателя, большой расход топлива, появление темного нагара на запальной свече и, в дальнейшем, неисправность свечи зажигания. Но это не является поводом для того, чтобы паниковать, и не нужно спешить делать калибровку карбюратора. Надо попробовать сделать настройку зажигания (такой тип двигателя имеет нерегулируемое электронное зажигание с подстройкой опережения искры в автоматическом режиме). Стоит обратиться в сервис для того, чтобы пройти техническое обслуживание, и прочитать руководство. Применять запасные части и материалы, для расхода оригинального типа применять бензин лишь высокого качества.

Характеристики

Мотоцикл Альфа 110 можно использовать как для катания по городским улицам, так и для длительных поездок по загородной местности.

Альфа. Модель 2018 года

Последняя модель Alpha, которая вышла с завода в 2021 году получила ряд обновлений:

• более тихий глушитель, хоть многие «альфисты» почему-то наоборот стараются придать глушителю больше ревущего звука;
• более качественная, цепкая резина;
• обновленная панель спидометр-тахометр – это настоящий подарок мопедистам, так как дизайн двойной алюминиевой банки уже изрядно приелся;
• более контрастные цвета мотоцикла;
• наличие защитных дуг нового поколения.

Подключение световых и сигнальных приборов

Проведение проводки на мопеде Альфа 110 для подключения световых и сигнальных приборов может показаться сложной задачей для начинающего механика. Однако, с помощью правильной инструкции и немного терпения, вы сможете успешно подключить проводку и наслаждаться правильной работой освещения и сигнальных устройств на вашем мопеде.

Прежде чем начать, убедитесь, что у вас есть все необходимые материалы, включая электрическую проводку, реле, выключатель, лампы, соединительные провода и инструменты для работы.

Шаги по подключению световых и сигнальных приборов на мопеде Альфа 110:

1. Определите расположение и подключите главный выключатель проводки. Обычно он устанавливается на рулевой колонке или панели приборов мопеда. Убедитесь, что провода подключены к выключателю в соответствии с цветовой маркировкой.
2. Установите и подключите реле в систему проводки. Реле позволяет управлять электрическим током, переключая его в нужное направление. Не забудьте подключить заземляющий провод к корпусу мопеда для обеспечения надежного заземления.
3. Подключите передние и задние фары мопеда. Обычно передняя фара подключается через реле, которое определяет включение и выключение света в зависимости от положения ключа зажигания. Задняя фара подключается непосредственно к аккумулятору, для обеспечения резервного питания.
4. Подключите указатели поворота и стоп-сигналы. Укажите соединительные провода для соединения указателей поворота с реле и правильно определите положение лампы стоп-сигнала на задней части мопеда.
5. Проверьте работу всех световых и сигнальных приборов. Убедитесь, что фары, указатели поворота и стоп-сигналы корректно функционируют при включении ключа зажигания и использовании соответствующих выключателей.

Это основные шаги для правильного подключения световых и сигнальных приборов на мопеде Альфа 110. Если у вас возникли сложности или вопросы, рекомендуется обратиться к специалисту или в сервисный центр для получения квалифицированной помощи.

Помните, что безопасность является важным аспектом при работе с проводкой мопеда. Всегда отключайте аккумулятор и снимайте рукавицы при работе с электрическими проводами, чтобы избежать поражения электрическим током или повреждения проводки.

Почему стоит менять электрические соединения зажигания Alpha, Delta

Необходимость в замене отдельных элементов электропроводки Alpha, Delta может быть вызвана разными причинами. Например, ваша модель продавалась без тахометра, а вы хотите его установить. Или из строя вышли провода, отвечающие за подключение зажигания, стартера, осветительных приборов и подсветку индикаторов на панели управления. Также есть еще одна причина, по которой многие водители меняют не отдельные провода, а все электрические соединения в целом. Это связано с тем, что даже мопеды, выпускаемые на отечественных заводах, не рассчитаны на эксплуатацию в российских климатических условиях. В качестве изоляции используется самый дешевый пластик. Конечно, это оказывает положительное воздействие на итоговую стоимость Alpha, Delta. Однако при отрицательных температурах такая изоляция становится хрупкой и начинает крошиться. Если вы планируете использовать мопед и в холодное время года, лучше сразу заменить всю электропроводку на более качественную. Тем более, что это не очень сложно сделать при наличии определенных навыков, а также подробной схемы подключения различных проводов.

Электрические соединения мопеда могут показаться сложными и запутанными, если предварительно не изучить теорию. В данном случае предлагается для ознакомления официальная схема проводки мопедов «Альфа», «Дельта» с двигателем от 49, 9 до 107 кубических сантиметров.

Поскольку данная схема цветная, вы без проблем определите, к чему подключаются синие, желтые, зеленые, розовые и черно-красные провода. Если у вас новенький мопед, вся проводка будет полностью соответствовать данной цветовой схеме. Другое дело, если ваше транспортное средство уже подвергалось ремонту или апгрейдингу. Тогда придется ориентироваться на расположение проводов, а также подключенные к ним приборы. К примеру, выключатель стартера запитан розовым и черным проводом, а замок зажигания — зеленым, черным, красным и черно-белым.

Элементы цепи зажигания

Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.

В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.

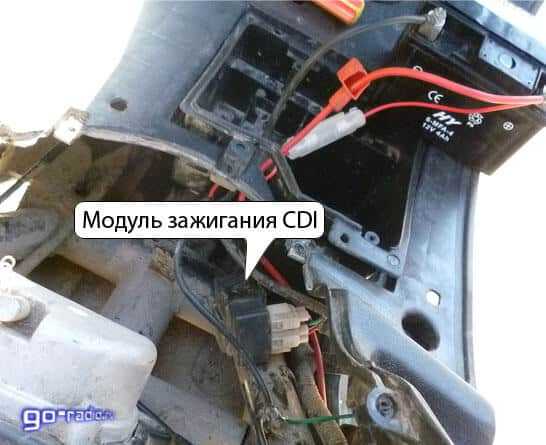

Модуль зажигания CDI

Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.

Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.

Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.

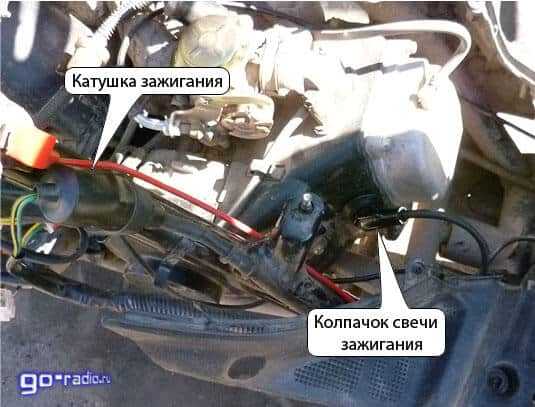

Катушка зажигания

Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.

Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.

Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.

Свеча зажигания

Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.

Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.

Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.

Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.

Стартер

Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.

Подключается стартер через пусковое реле, которое находится на раме скутера.

Датчик и индикатор топлива

Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.

Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.

Напряжение подается только при включенном замке зажигания.

Реле поворотов

Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.

Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.

Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.

Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.

Звуковой сигнал

Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.

Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
