Самостоятельная настройка и регулировка противотуманных фар

Почему стоит обратить внимание на настройку ПТФ светодиодных

Важность настройки ПТФ светодиодных:

1. Предотвращение ослепления других водителей: Правильно настроенные ПТФ светодиодные фары не должны ослеплять водителей, движущихся встречно или сзади. Ослепленные водители могут потерять контроль над автомобилем, что может привести к аварии. Правильная настройка фар позволяет избежать таких ситуаций.

2. Улучшение видимости на дороге: Правильно отрегулированные ПТФ светодиодные фары позволяют добиться максимальной видимости на дороге в условиях ограниченной видимости, например, во время тумана, дождя или темного времени суток. Это улучшает безопасность на дороге и позволяет более комфортно осуществлять вождение.

3. Соответствие правилам дорожного движения: Неправильная настройка ПТФ светодиодных фар может привести к нарушению дорожных правил. В большинстве стран существуют нормы и требования к настройке фар, чтобы максимально предотвращать ослепление других водителей. Соблюдение данных требований является обязательным для обеспечения безопасности дорожного движения и избежания штрафных санкций.

Как правильно настроить ПТФ светодиодные:

Для настройки ПТФ светодиодных фар рекомендуется обратиться к профессионалам, так как это процесс требует определенных навыков и знаний. Однако, если вы хотите выполнить настройку самостоятельно, следуйте инструкциям производителя и учитывайте следующие рекомендации:

— Установите автомобиль на ровную поверхность и отрегулируйте положение фар по высоте и направлению в соответствии с требованиями производителя.

— Учитывайте груз или пассажиров на заднем сиденье автомобиля, так как это может влиять на итоговое положение световой картины.

— Периодически проверяйте и корректируйте настройку фар, особенно после сезонных изменений или ремонтных работ.

В случае сомнений или потребности в детальной настройке, лучше обратиться к профессионалам, чтобы избежать проблем с безопасностью на дороге и возможными штрафными санкциями.

Как выбирать «противотуманки»

По цвету. Стекло на противотуманных фарах должно быть молочного или жёлтого цвета. Оптические лучи такого спектра хорошо рассеиваются в туманной среде. Приобретая фары с красными или синими стёклами, вы рискуете нарваться на штраф со стороны инспекторов ГИБДД, так как их нельзя устанавливать впереди автомашины. Следует иметь в виду одну особенность относительно использования ламп – в фарах с жёлтым светофильтром лучше использовать лампы белого света, а в фарах с белым светофильтром лучше применять лампы жёлтого света.
По маркировке

При выборе фары обращайте внимание на её маркировку, в которой наличие буквы «Е» с одной или двумя цифрами в кружочке означает, что она сертифицирована одной из европейских стран (цифры обозначают код европейского государства). Вслед за этим символом идёт буква латинского алфавита, обозначающая тип и назначение фары

Для противотуманных фар выбрана буква «В». В качестве источника света в основном используются галогенные лампы категорий Н1, Н3 с одной нитью и потребляемой мощностью не более 60Вт, которые образуют световой поток с широким спектром излучения.

Видео: Противотуманные фары +Ходовые огни дневного света Ангельские глазки на Шевроле Соник

Цвет световых пучков

Читайте

Противотуманные фары могут быть в нескольких цветовых колерах. Луковки, сделанные из вольфрама — галогенные лампы работают лучше для освещения земли на малых расстояниях. Эти луковки бывают жёлтыми, голубыми, оранжевыми либо с белоснежным цветом. Жёлтые огни являются более полезными и неопасными. Некие противотуманные фонари употребляют голубой колер, который может всасывать свет от тумана и снега. Белоснежные тонированные луковки, которые близки к дневному свету, также являются хорошим вариантом для ПТФ. Время от времени противотуманные фары могут иметь зелёный колер.

Наилучшими лампочками для противотуманных фар автомобиля являются источники с белоснежным либо селективно жёлтым светом.

Белый свет

Белоснежный свет в противотуманных лампах, которые сделаны с применением газа ксенона, они высокопрочны и долговечны. Не считая того, они существенно ярче, чем галогенные аналоги. Выбирайте лампы с белоснежным светом, они не делают голубые волны, вызывающие блики.

Селективный жёлтый свет

Селективный жёлтый свет лампочки улучшает видимость во время неблагоприятных погодных критерий, понижая недлинные волны, излучаемые голубым светом.

Покрытие для ламп с селективно жёлтым светом

Если вы желаете сделать лучше такие лампы, вы сможете приобрести особое покрытие, которое ограничивает количество испускаемого голубого света.

Полезная информация

Как отрегулировать фары своими руками: регулировка ближнегодальнего света и ПТФ

В заключение следует заметить, что регулировка противотуманных фар, выполненная своими руками будет не столь точна, как это сделают специалисты в автосервисе. Основным отличительным моментом является наличие специального прибора реглоскопа, который оснащен измерительным оптическим углом. Однако та миллиметровая точность, с которой сделают настройку противотуманок профессионалы, вряд ли стоит потраченных денег и времени.

Опубликовано: 01.05.2018

Противотуманные фары. Для одних — это дополнительное освещение, потребность в котором возникает крайне редко, для других это возможность выделиться и сделать внешность своего авто более привлекательной. Однако на самом деле ПТФ — это незаменимые помощники в условиях плохой видимости во время тумана, дождя или снегопада.

Именно эти небольшие и непримечательные маленькие помощники ежедневно спасают не одну тысячу автомобилистов, позволяя им не потеряться в туман на дороге. В большинстве случаев «противотуманки» устанавливаются спереди, хотя нередко автомобили имеют ПТФ и в задней части. Но не следует полагать, что задние фонари такие же, как и спереди, это абсолютно иной тип туманок, который позволяет сделать авто более заметным в условиях плохой видимости. Но, к сожалению, просто иметь противотуманки на авто мало, без надлежащей настройки и регулировки толку от этих ПТФ будет мало…

Сегодня, дорогие друзья, на ФараИнфо хочу поговорить о том, как правильно должны устанавливаться ПТФ, а также как выполняется регулировка противотуманных фар.

• ПДД;
• ГОСТ 8769-75;
• А также правила ЕЭК ООН.

В этих документах сказано о том, что приборы освещения должны устанавливаться на ТС выше 25 см от дорожного покрытия. Максимально допустимое расстояние от ПТФ до внешнего габарита ТС не должно превышать 40 см.

Регулировка света фар, автомобили ВАЗ 2108, 2109, 21099

Световой пучок ,в свою очередь, также должен соответствовать следующим требованиям:

• Световой луч должен быть направлен вниз, а его верхняя граница должна быть четкой;
• Горизонтальный угол рассеивания должен быть не больше 70°.

Как вы понимаете, регулировка ПТФ должна выполняться с учетом данных требований. Это не только обеспечит вам безопасность на дороге, но и позволит избежать ослепления других участников дорожного движения, а также излишнего внимания со стороны ГАИшников.

Также вышеуказанные документы оговаривают условия использования противотуманок. Так ПТФ разрешается включать в условиях ограниченной видимости, например, когда вы движетесь по серпантину, извилистой дороге, а также проходите крутые повороты. Ну и, конечно же, противотуманные фары можно и нужно использовать в условиях недостаточной видимости, то есть проще говоря в дождь, снег и туман.

Главная цель регулировки противотуманных фар является правильная настройка и коррекция светового луча. В идеале он должен освещать дорогу и находиться на высоте в диапазоне от 30 до 70 см над дорожным покрытием. Отклонение от рекомендаций негативно влияет на производительность и эффективность туманок, поэтому во время настройки противотуманных фар попытайтесь максимально соблюсти вертикальные и горизонтальные углы ПТФ.

Перед тем как начнется регулировка противотуманок необходимо выполнить ряд обязательных мероприятий.

1. Первым делом необходимо найти ровную поверхность.
2. Затем следует проверить и при необходимости подкорректировать давление в шинах. Недостаточное или избыточное давление может свести на нет все старания.
3. Автомобиль должен быть укомплектован, то есть бак заправлен, в багажнике запаска и т. д., ну и естественно все то, что вы обычно с собой возите.
4. Специальный регулировочный экран должен быть установлен вертикально на расстоянии 10 метров от машины. Как вариант разметка может быть нанесена и на стене или воротах гаража.

Сама же регулировка противотуманных фар производится при помощи отвертки, мела и линейки.

Важные шаги настройки LED ПТФ

1. Подготовка оборудования

Перед началом настройки LED ПТФ необходимо убедиться, что оборудование в хорошем техническом состоянии и правильно подключено. Проверьте, что все кабели и провода надежно закреплены, а питание подключено к надлежащему источнику.

2. Установка и настройка программного обеспечения

Для настройки LED ПТФ необходимо установить специальное программное обеспечение на компьютер или контроллер. Следуйте инструкциям по установке и настройке, указанным в руководстве пользователя. Убедитесь, что вся необходимая информация, такая как IP-адрес или имя устройства, правильно указана.

3. Калибровка цветов

После установки программного обеспечения и подключения LED ПТФ, необходимо провести калибровку цветов для достижения наилучшей цветопередачи. Воспользуйтесь функцией калибровки, предоставленной в программном обеспечении, и следуйте инструкциям. Настройте яркость, контрастность и другие параметры, чтобы получить оптимальное качество изображения.

4. Создание и настройка сценариев

Для более эффективного использования LED ПТФ можно создавать и настраивать различные сценарии. В программном обеспечении доступны функции, позволяющие создавать собственные сценарии, выбирать эффекты перехода и изменять настройки освещения. Перед использованием LED ПТФ определите необходимые сценарии и настройки в соответствии с вашими потребностями.

5. Тестирование и коррекция

После завершения настройки LED ПТФ рекомендуется провести тестирование для проверки работоспособности и коррекции возможных ошибок. Просмотрите созданные сценарии и изображения на LED ПТФ, убедитесь, что все работает должным образом. При необходимости внесите корректировки в настройки программного обеспечения или оборудования.

6. Регулярное обслуживание и обновление

После настройки LED ПТФ рекомендуется регулярно производить обслуживание и обновление системы. Проверьте наличие новых версий программного обеспечения и прошивок у производителя, и при необходимости обновите систему. Также заботьтесь о правильном хранении и дополнительном оснащении для оборудования.

Следуя важным шагам настройки LED ПТФ, вы сможете достичь наилучшего качества и эффективности освещения в соответствии с вашими потребностями и предпочтениями.

Настройка противотуманных огней

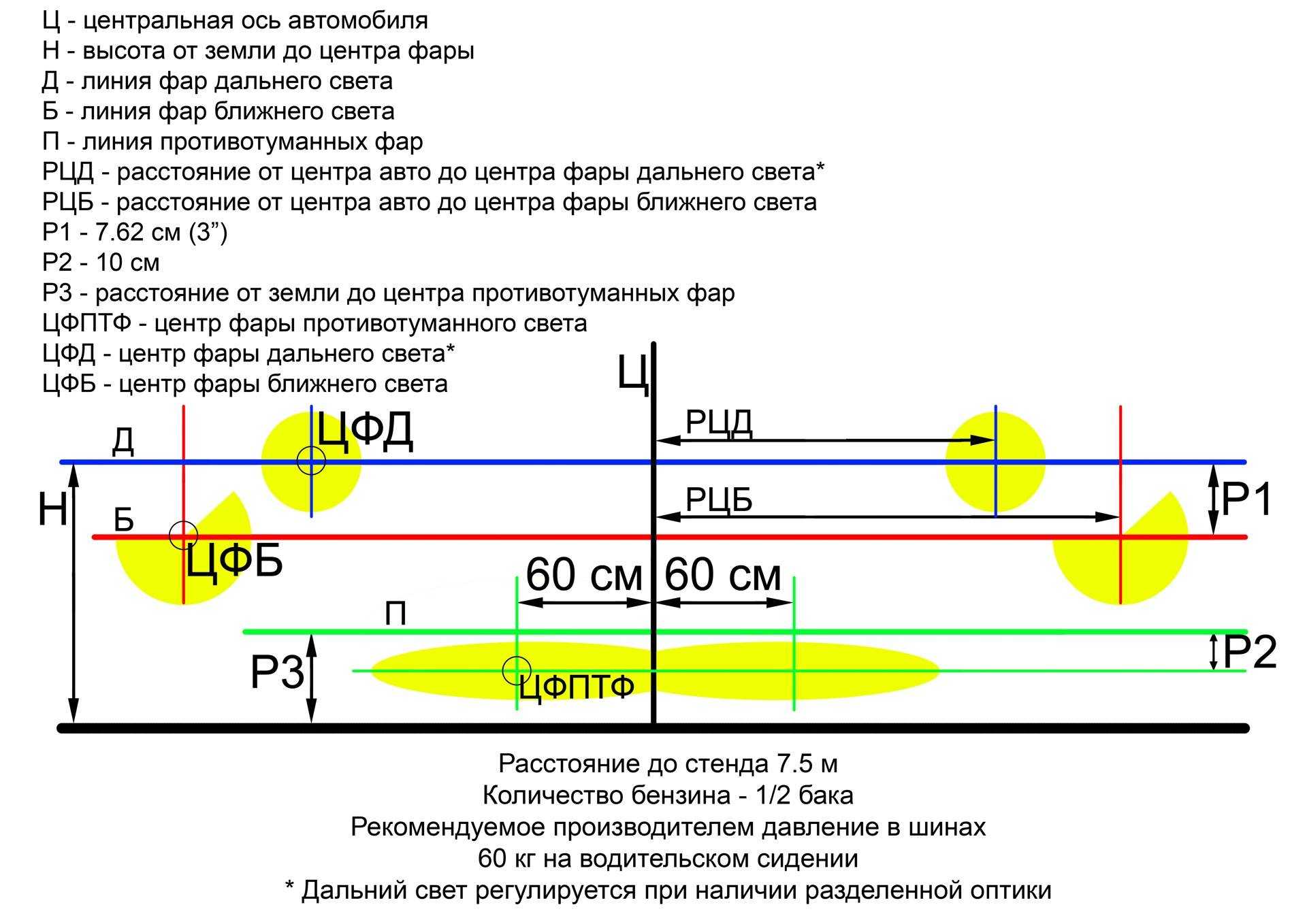

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

Установка и регулировка противотуманных фар автомобиля.

Только противотуманные фары позволяют улучшить обзорность при неудовлетворительной видимости связанной с плохими погодными условиями (туман, плотный дождь, метель). Но эффективно работать могут только правильно отрегулированные противотуманки.

Правильные размеры

Дабы точно отрегулировать противотуманные фары, важно правильно установить их на автомобиль. Располагаться противотуманки должны на уровне около 250 мм от земли
.. Помимо этого необходимо их закрепить так чтобы фары не выступали за габариты машины более чем основная оптика и не препятствовали работе

Рекомендовано крепление противотуманок на примерном расстоянии в 400 мм/600 мм от корпуса основной фары автомобиля.

Помимо этого необходимо их закрепить так чтобы фары не выступали за габариты машины более чем основная оптика и не препятствовали работе. Рекомендовано крепление противотуманок на примерном расстоянии в 400 мм/600 мм от корпуса основной фары автомобиля.

После монтирования фар нужно необходимо правильно отрегулировать их вертикальные и горизонтальные углы расположения.Иначе эффективность их работы будет снижена,и вместо надежного источника света в туман они превратятся в источник проблем.

Процесс
регулировки противотуманных фар:

Положение автомобиля и световых пучков на экране при регулировки.

1. Специальный подвижной экран подставляют вплотную или само транспортное средство подгоняют к ровной стене на расстоянии 7 или 6 метров.

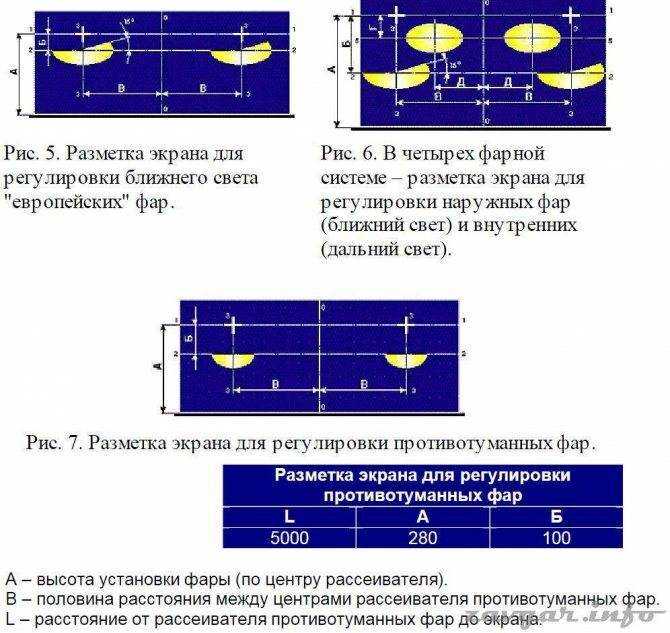

2. На экране при помощи карандаша видимыми точками отмечается центр фар, после чего отступив 100 мм
вниз проводится горизонтальная линия.

3. Следом за выполнением разметки подвижный экран необходимо отодвинуть на семь или шесть метров от автомобиля (а в случае со стеной – отогнать машину) и включить противотуманки.

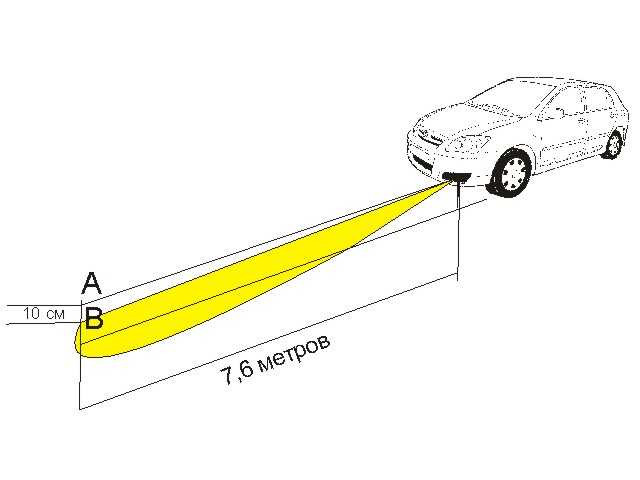

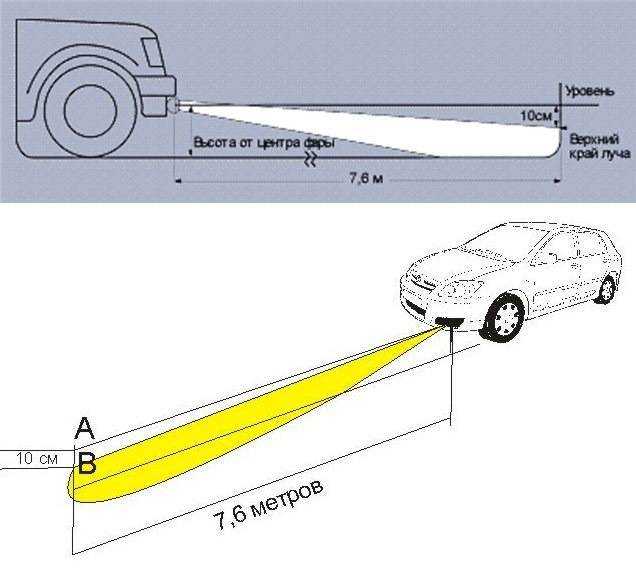

4. При правильно отрегулированных противотуманных фарах, верхняя граница излучаемого ими света должна находиться на одном уровне с проведённой ранее горизонтальной чертой.Помимо этого необходимо измерить расстояние между центрами пучков света.Его оптимальная величина должна составлять 1200 мм
.

Проверка свечения противотуманных фар:

После установки и регулировки противотуманной оптики необходимо обязательно её протестировать.Это поможет понять насколько точно светят противотуманные фары.Естественно что лучше всего это делать в туманный день,либо с наступлением сумерек выехав на трассу и включив противотуманки.

Правильно отрегулированные фары должны обеспечивать максимальную освещённость пути на расстоянии двадцати и более метров от автомобиля.

Если были замечены какие-либо отклонения от нормальной работы противотуманок и самостоятельно отрегулировать их правильно не получается.Необходимо обратиться в специализированный центр для проведения компьютерной коррекции света фар.

Максимальная польза от них может быть получена, только после выполнения их правильной регулировки
.

Для облегчения необходимо осуществить правильную установку фар. Вы должны запомнить, что закрепление противотуманки
надо осуществлять на высоте, составляющей примерно четверть метра от земной поверхности. Кроме того, вы должны следить, чтобы фары не выходили за габариты автомобиля больее, чем фары ближнего света. Наиболее оптимальное расстояние до корпуса транспортного средства должно составлять приблизительно сорок сантиметров.

Необходимый инструмент

Для регулировки фар на автомобиле Лада Приора понадобится:

ФТАРОЙ КАНАЛ «В точку» (для отмороженных +18) ПОДПИСЫВАЙТЕСЬ …

Регулировка света фар

Лада приора, подписывайся на мой канал.

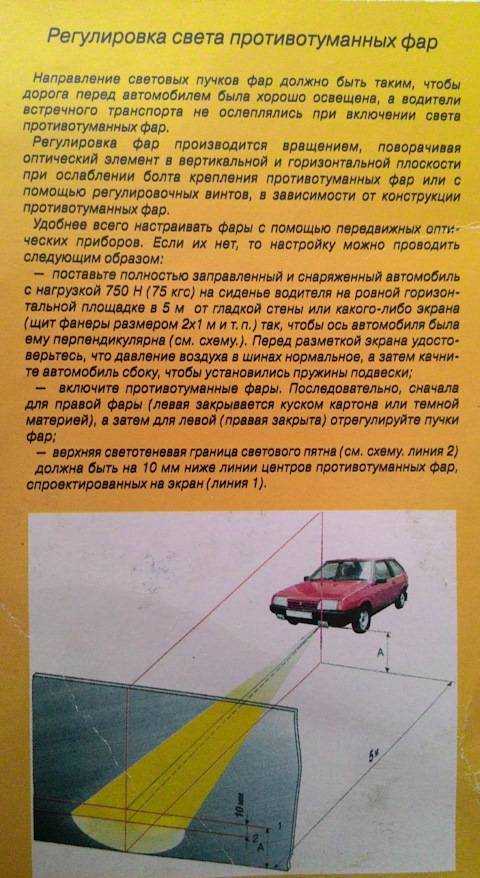

1. В первую очередь ставим автомобиль Приора на ровной площадке в пяти метрах от ровной стены. Заливаем бак топливом до полного и при помощи манометра выравниваем давление в колесах. После осмотра фар головного света тщательно отмываем их от загрязнения. Проверяем на предмет исправности лампочки фар. При необходимости устанавливаем новые.
2. После подготовительных процедур переходим к регулировке. Рычаг регулятора осветительной ширины переводим в положение «0». Такое положение соответствует нагрузке транспортного средства с водителем. Выключаем освещение и покачиваем автомобиль из стороны в сторону. Благодаря покачиванию все элементы подвески примут стандартное положение. Просим коллегу (приблизительно такого же веса, как и вы) сесть в автомобиль на водительское место.
3. Для дальнейшей регулировки на ровной стене рисуем специальную разметку. Осевую линию следует провести так, чтобы расстояние от центра каждой фары до оси было идентичным. Точками на стене отмечаем центры каждой фары и вертикально проводим через них две линии. Между линиями рисуем прямую и помечаем ее буквой «А». Внизу, на расстоянии 12 и 22 сантиметров, параллельно рисуем еще две линии.
4. При включенном ближнем свете закрываем одну из фар. Верхняя точка светового пятна от фары должна совпадать не выше горизонтальной средней линией. Также границы светового пучка противотуманок располагаются по ту же линию.
5. Следим за тем, чтобы пересечение наклонного и горизонтального участков границ световых потоков (в месте излома пучка света) совпали с линией, что нарисована вертикально и проходит через точку, отмеченную как центр фары. При обнаружении отклонений светового потока проводим регулировку фар шестигранником на 6 миллиметров с помощью вращения винтов положения по горизонтали и вертикали. Эти винты находятся под капотом в фарах.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг

Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника

Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света

Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов

Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля. Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще

При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы

Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой

Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах

Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно

Работа

Подключаем к датчику давления провод и протягиваем его к месту крепления реле. Сажаем на контактную колодку на номер 86 (на реле), 85 и 88 контакты соединяются и идут одним проводом на замок зажигания. С контакта реле 30 провод идёт на вход стабилизатора (левая ножка). Центральная ножка подключается на корпус (земля). Правая ножка — это выход стабилизатора, к нему подключаем плюсовую сторону лампочки. Второй провод лампочки идёт на корпус.

Отдельная тема — это отражатель светодиодной лампочки. Отрезаем горлышко пластиковой бутылки, оклеиваем его светоотражающей пленкой. Затем вырезаем в бампере отверстие по размеру горлышка бутылки и вставляем его в бампер, а с обратной стороны затягиваем пробкой, только в ней заранее в центре вырезаем отверстия под провода. Очень даже симпатичные ходовые огни получаются, никто не верит. что из бутылок сделаны)))

Далее, сами лампочки узконаправленного свечения. Чуть зашел с боку, а они уже слабо светят. Для того, чтобы свет распределялся равномерно во все стороны, стачиваем линзы светодиодов. Используем болгарку в лежачем положении диском к верху и к нему аккуратно на ходу прикладываем лампочку всей площадью светодиодов. Можно не включать болгарку, а вручную потереть лампочку о диск. Нам нужно лишь слегка сточить верхушки диодов. Припаиваем к лампочке провода, обматываем изолентой и «сажаем» на эпоксидный клей в отражатель. Уже два года езжу с такими ходовыми огнями. Если грязь попадает, то легко смывается водой.

Насчет стабилизатора скажу, что без него вообще включать светодиоды в авто нельзя, если хотите чтобы лампочка работала несколько лет. Почему это происходит? С аккумулятора напряжение у нас 12 вольт, а когда работает генератор, напряжение увеличивается до 14 вольт. Вот эти броски напряжения и губят светодиоды. Кренка (стабилизатор) дает ровное напряжение в 12 вольт.

Ходовые огни:

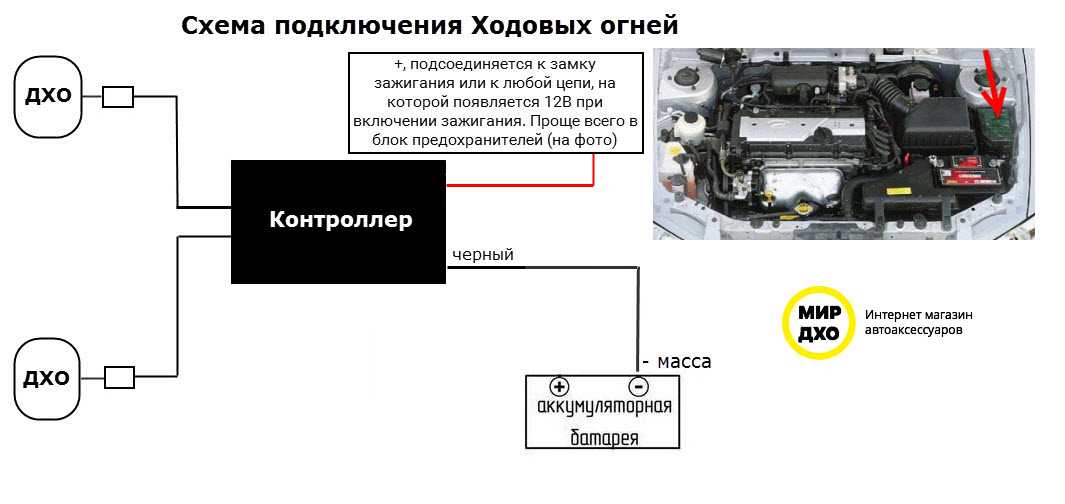

1. Без контроллера, 2 провода + и -. + на 12В от зажигания.

2. Контроллер с двумя проводами + (12В)

и -.

3. Контроллер с двумя проводами + (12В)

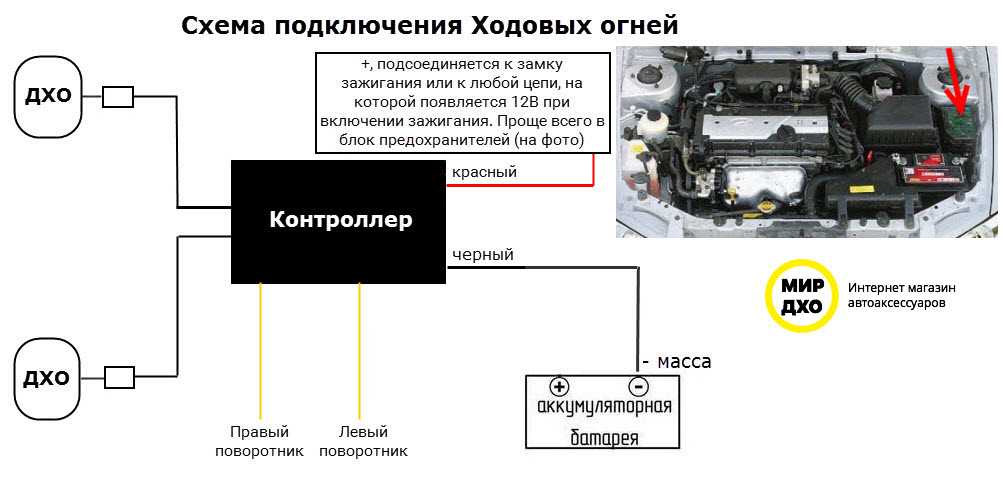

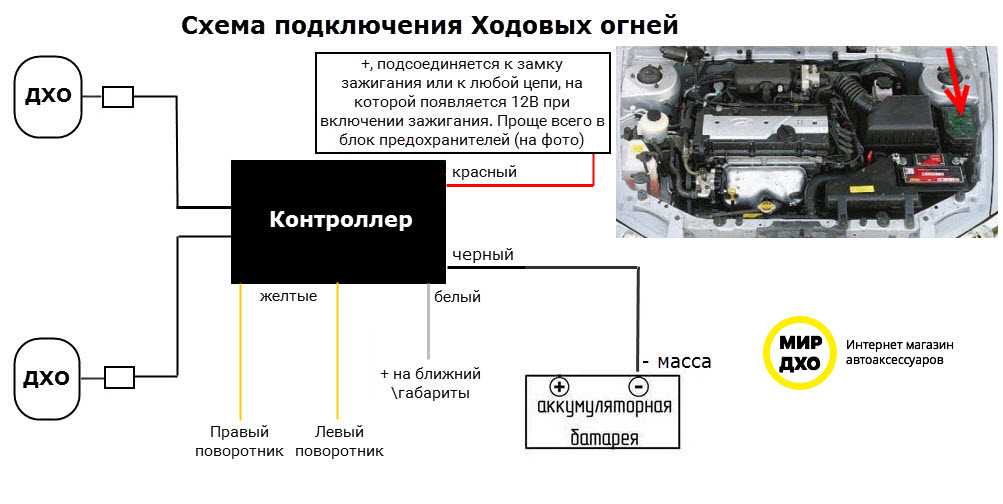

и -, а также 2 желтых провода на поворотнике

.

4. Контроллер с двумя проводами + (12В)

и -, а также

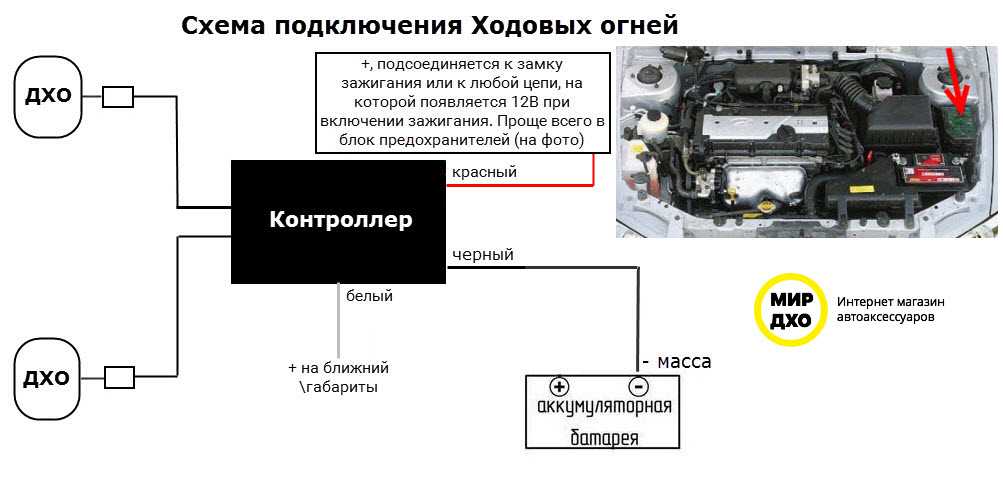

1 белый провод на габариты — ночной режим.

5. Контроллер с двумя проводами + (12В) и -,

1 белый провод на габариты — ночной режим,

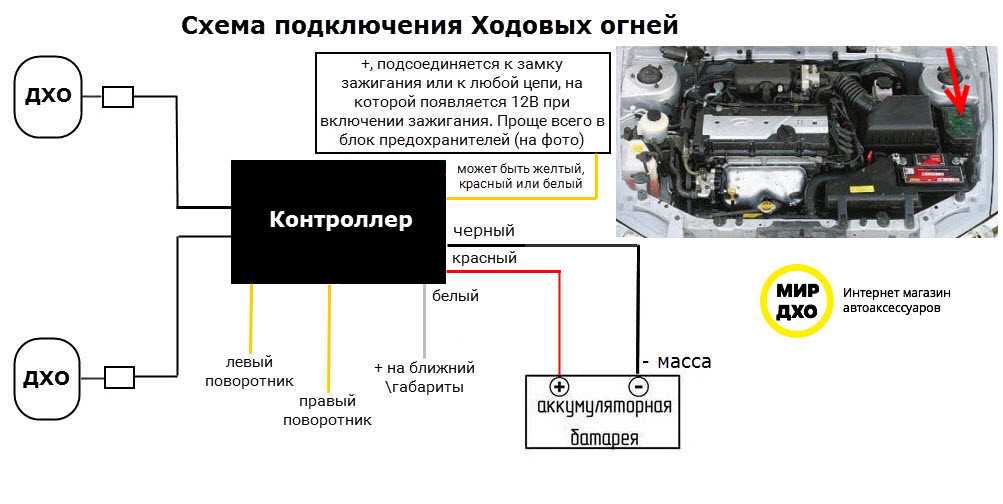

а также 2 желтых провода на поворотнике

.

6. Контроллер с двумя проводами + (>13В) и —

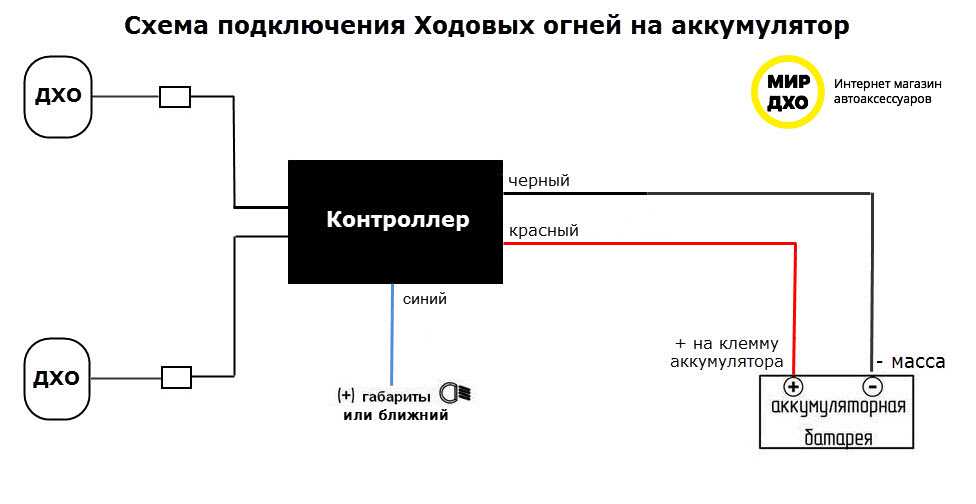

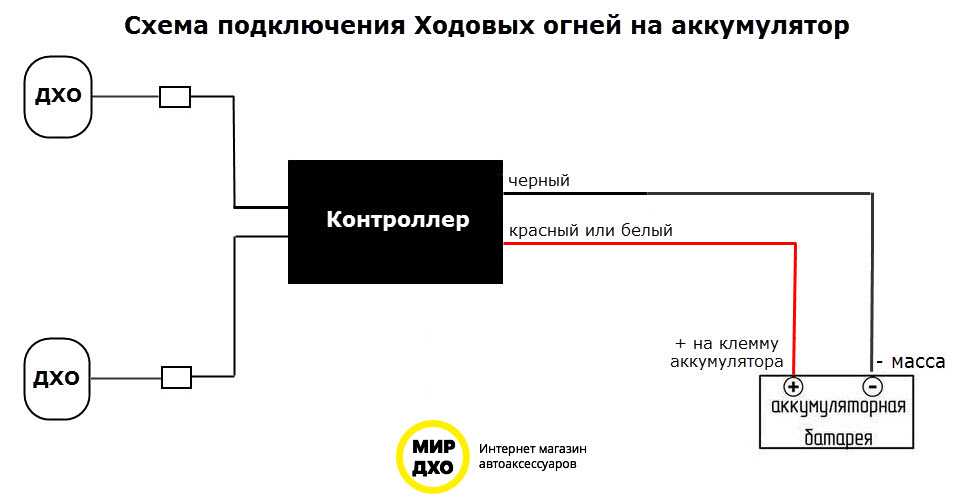

. + напрямую на аккумуляторную батарею.

7. Контроллер с двумя проводами + (>13В

) и -,

1 белый провод на габариты — ночной режим, 1 (цвета на схеме) провод на + (12В), где питание появляется при включении зажигание.

8. Контроллер с двумя проводами + (>13В

) и -, 1 белый провод на габариты — ночной режим, 1 (цвета на схеме) провод на + (12В), где питание появляется при включении зажигание, а также 2 желтых провода на поворотнике.

9. Данные ДХО от фирмы YDC, это указано в названии или сказано в видео ролике. Контроллер с двумя проводами + (>13В) и —

. + напрямую на аккумуляторную батарею. 1 синий провод на + габариты\ближний свет — ночная функцию отключения.

__________________________________________________________________________________________

1. Светодиодные противотуманные фары 2 полосы:

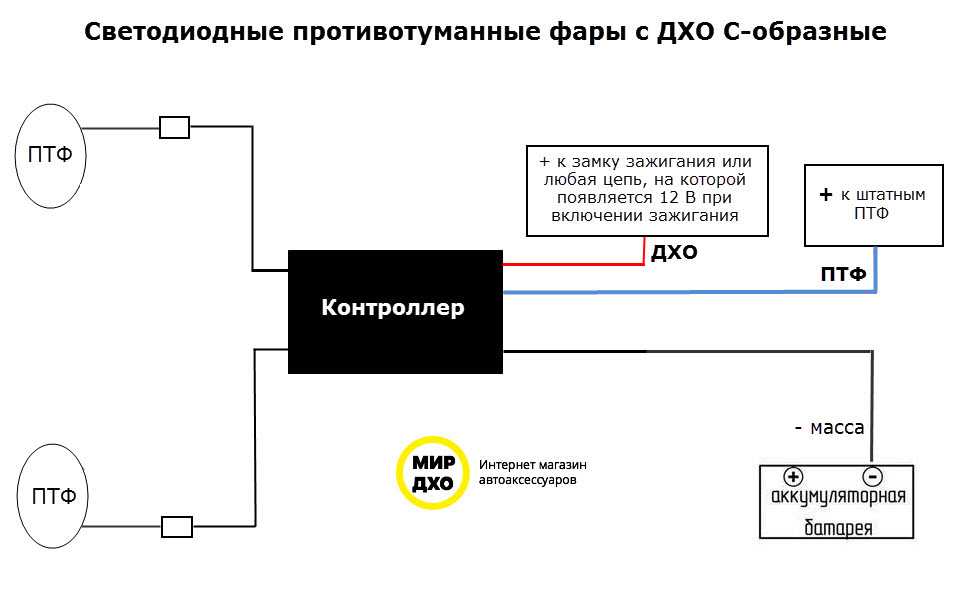

2. Светодиодные противотуманные фары с ДХО С-образные:

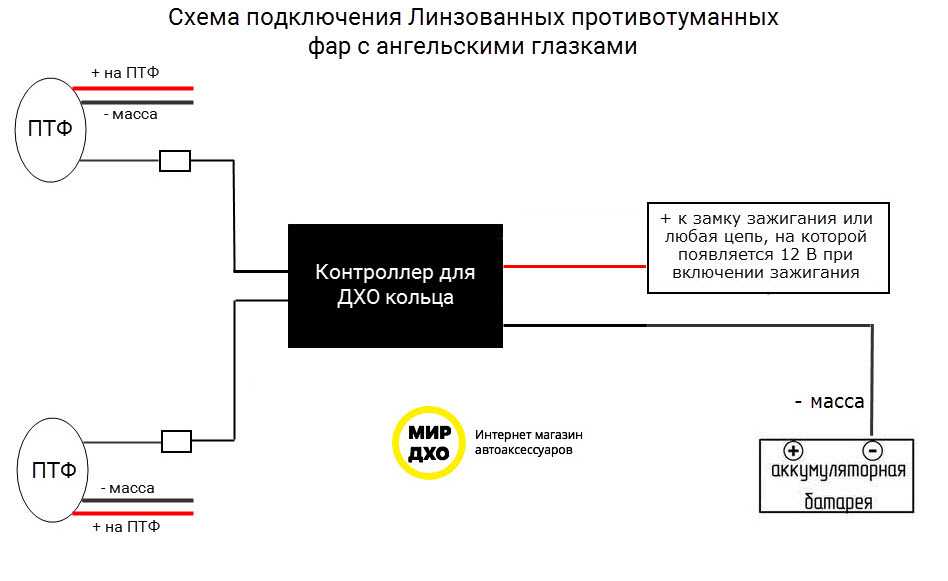

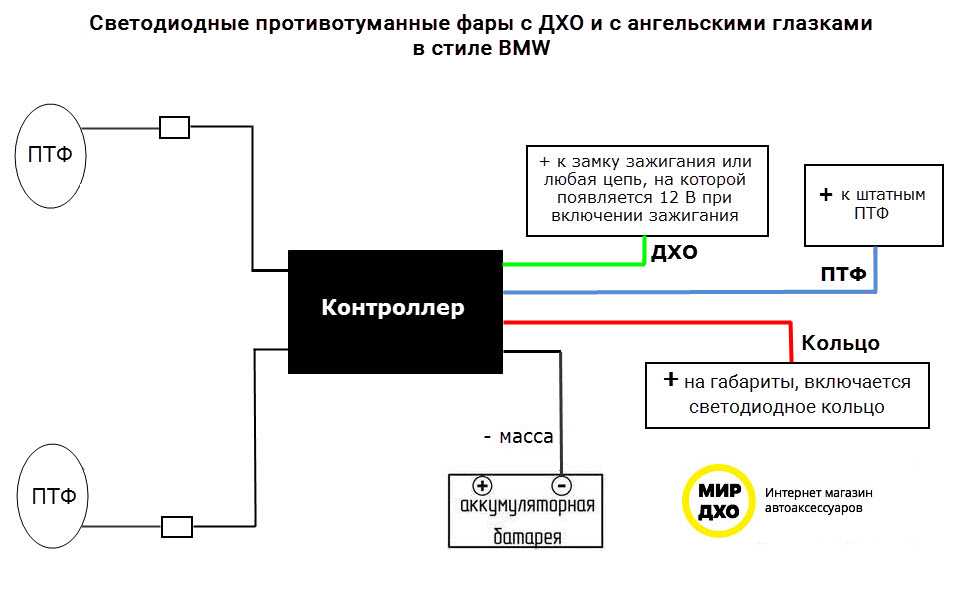

3. Светодиодные противотуманные фары с ДХО и с ангельскими глазками в стиле BMW:

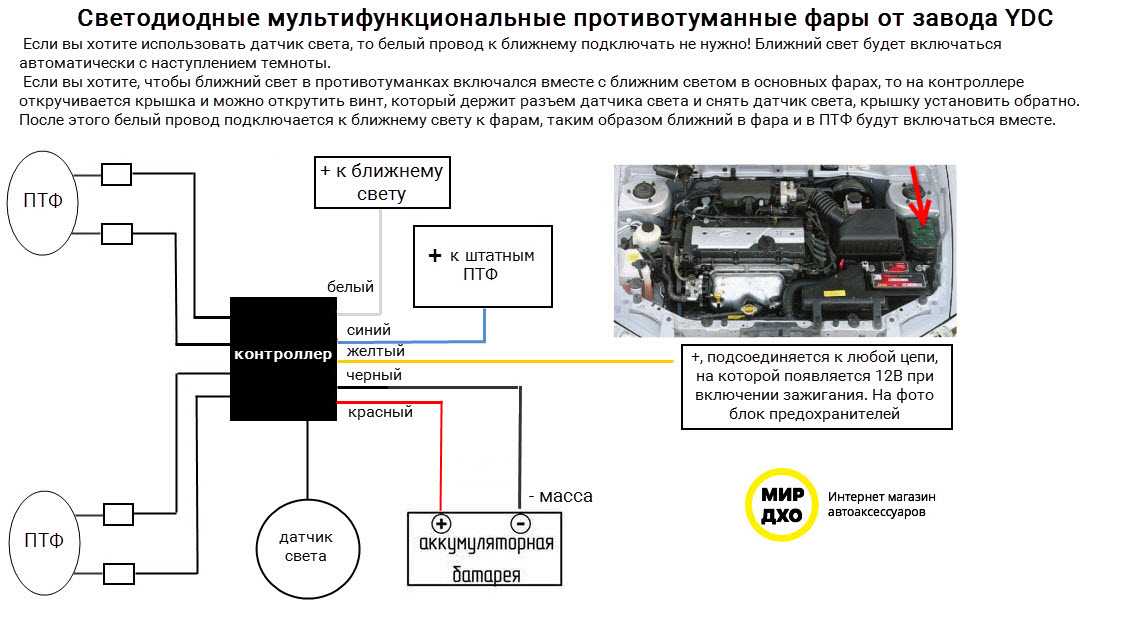

4. Светодиодные мультифункциональные противотуманные фары (ближний свет, птф, дхо):

5. Линзованные противотуманные фары с ДХО:

6. Светодиодные ПТФ с ДХО клыки для Toyota

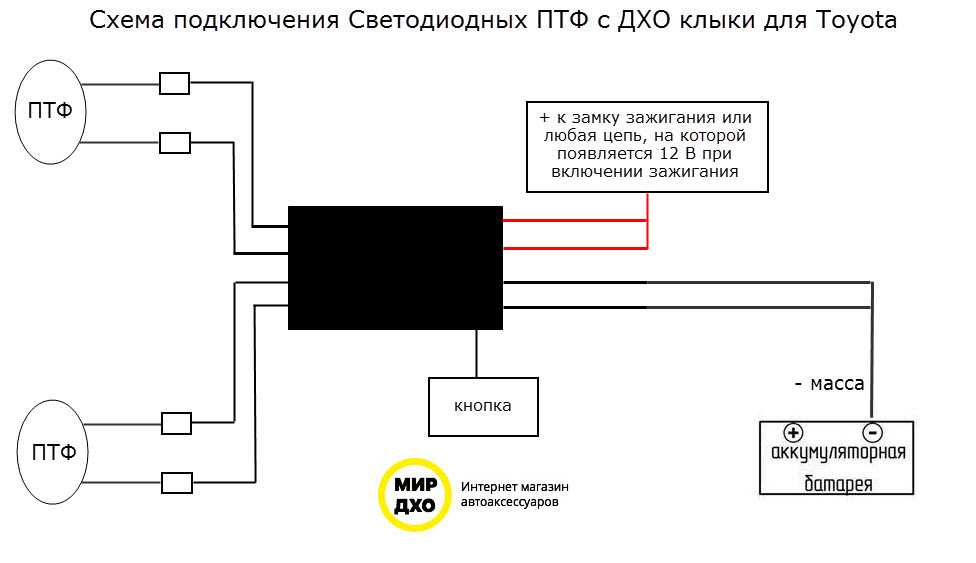

С кнопкой:

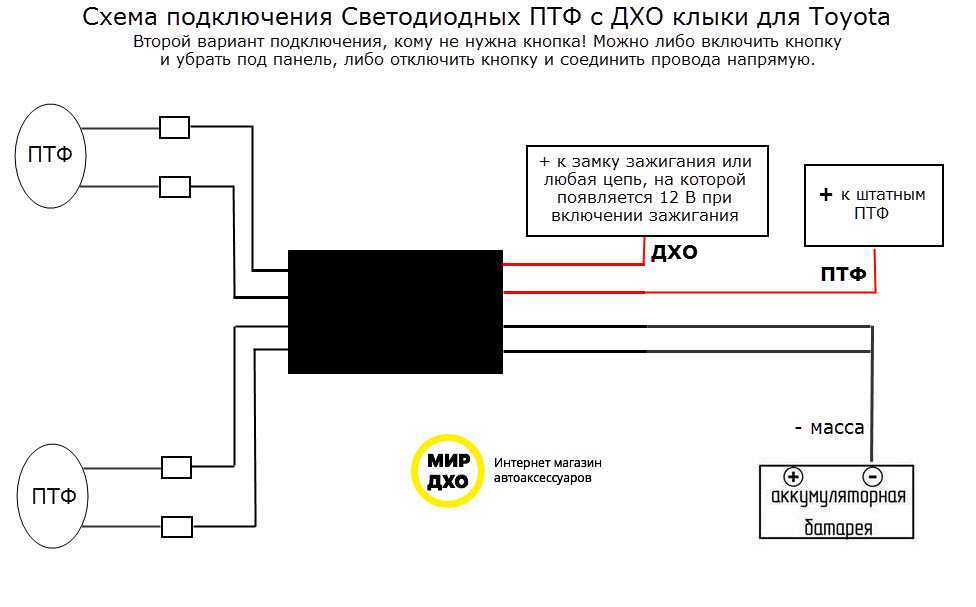

Без кнопки:

_____________________________________________________________________________

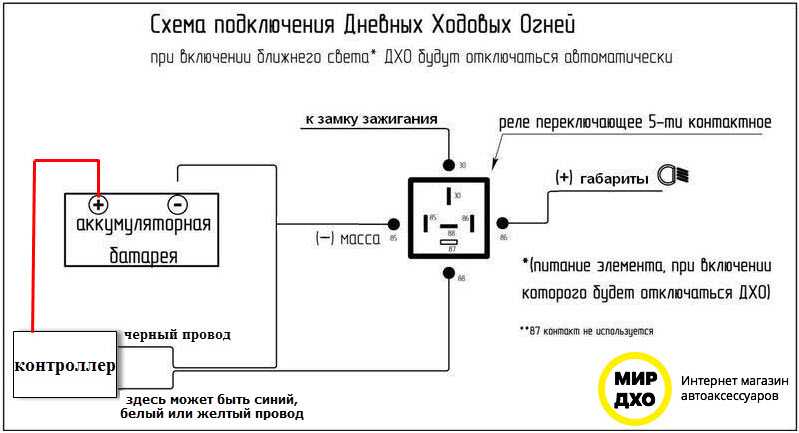

Схемы отключения ДХО, при включении габаритов\ближнего света.

1. Схема отключения комплекта ДХО
без контроллера:

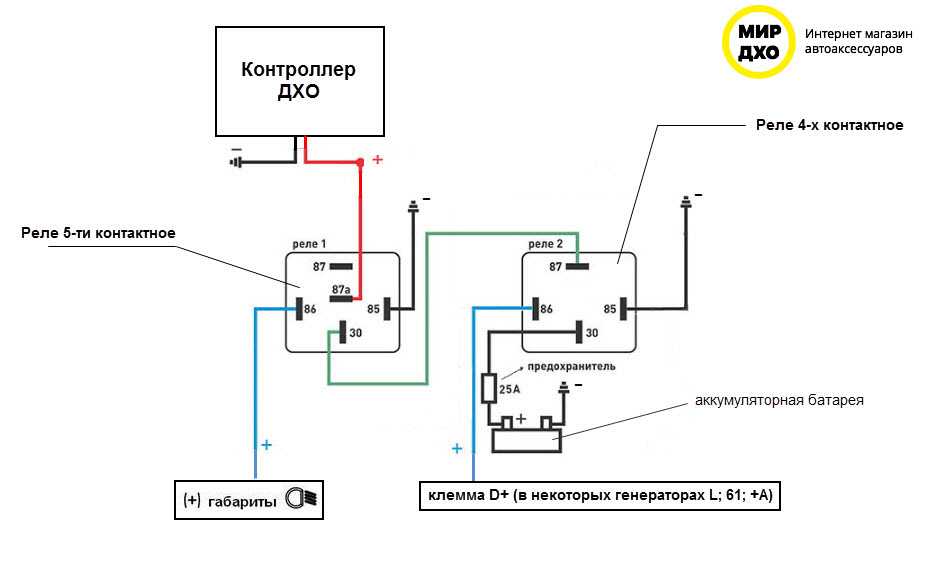

2. Схема отключения любого комплекта ДХО. На схеме указан только провод, который подключается на 12В зажигание! Он назван на схеме, как «красный провод».

3. Схема отключения любого комплекта ДХО. На схеме указан только провод, который подключается на
+ аккумулятора.

4.

5. Отключение ДХО в противотуманных фарах 2 полосы:

6. Отключение ДХО в противотуманных фарах

С-образных

7.

8. Схема для тех, кто принципиально хочет, чтобы ДХО включались не при включении зажигания, а именно при пуске двигателя. На схеме это реализовано тем, что подключение осуществляется через генератор. Вы запускаете двигатель, начинает крутиться генератор, включатся ходовые огни:
