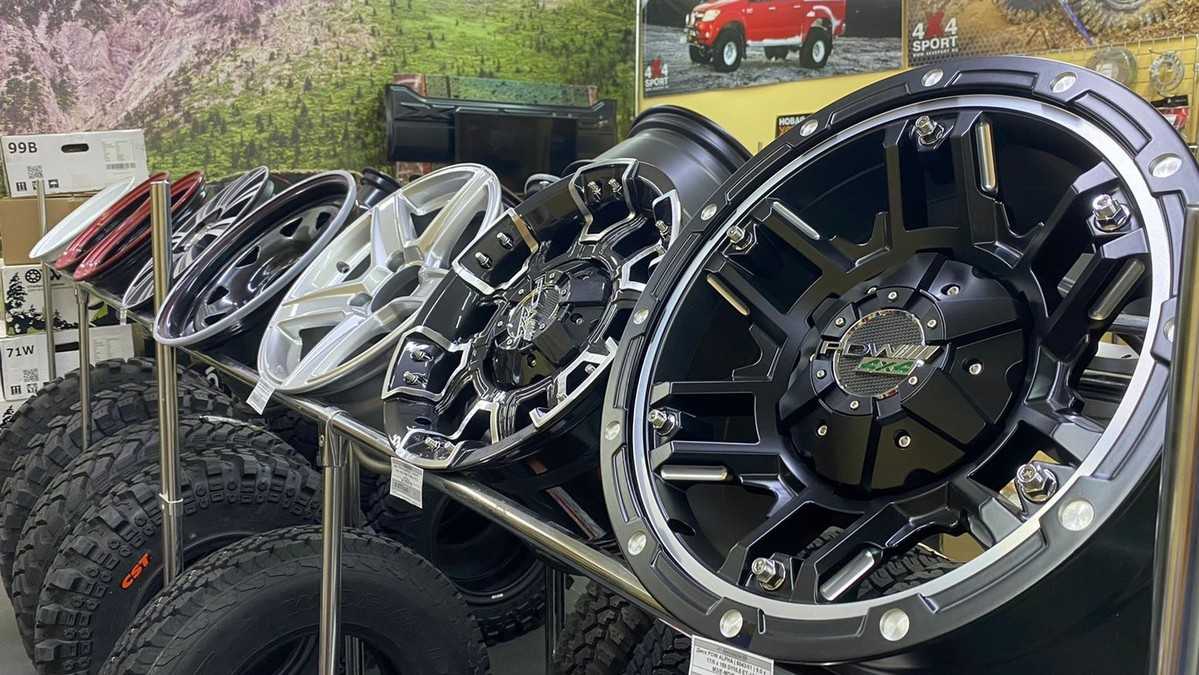

Диаметр диска
Диапазон размеров диска задаётся производителем и является неотъемлемым от конструктивных особенностей автомобиля.
По мере увеличения мощности двигателей и увеличения скоростей – тормоза становятся все больше и больше. Например, на старых УАЗах с барабанными тормозами можно было использовать диск 15 диаметра, в то время как на современных Ульяновских внедорожниках с дисковыми тормозами это уже будет 16-тый диск.
Таким образом, при выборе диска обращайте внимание на то, какой минимальный размер диска рекомендует производитель. Больше – можно, меньше – не встанет на машину. . Чем ограничен размер диска в большую сторону? Тут надо понимать – что чем больше у нас будет диск – тем меньше останется места для резины
И далее мы уже исходим из наших задач.
Чем ограничен размер диска в большую сторону? Тут надо понимать – что чем больше у нас будет диск – тем меньше останется места для резины. И далее мы уже исходим из наших задач.
Если для вас важна скорость и устойчивость в поворотах – есть смысл брать диск большего диаметра с более «низкой» шиной, для бездорожья же будет актуален минимально возможный размер диска – чтобы под резину осталось максимальное количество пространства.
Низкопрофильная резина хуже «плющится» и больше риск пробития до диска на неровностях. Соответственно, с небольшим диском и высокой резиной вы получите большее пятно контакта при снижении давления, что актуально для внедорожной жизни, и меньший риск повредить диск.
Сверловка диска и разболтовка диска: что нужно знать
Итак, если диаметр диска и его вылет являются параметрами, которые прямо указывают на возможность установки диска на машину, то ЦО и разболтовка определяют возможность крепления такого диска к ступице. Другими словами, колесный диск может подходить по вылету, диаметру, ширине и т.д, однако правильно закрепить такой диск на ступице может не получиться.
Как правило, явные проблемы с креплением на ступицу возникают по одной причине — DIA того или иного диска меньше, чем нужно. Если же ЦО диска больше, тогда проблему решают переходными кольцами. Если же диск не становится по причине не совсем подходящего вылета ET, этот параметр также корректируют проставками для диска.
К сожалению, решив проблему с DIA и ET, то есть убедившись в том, подойдут ли диски, далеко не все автолюбители уделяют должное внимание еще одному важнейшему параметру — сверловке или разболтовке диска. Давайте разберемся, что такое сверловка дисков
Итак, сверловка выполняется еще на этапе изготовления колесного диска и предполагает высверливание отверстий определенного диаметра. Не трудно догадаться, что эти отверстия нужны для последующей установки крепежа (болтов или шпилек) при креплении диска к ступице
Давайте разберемся, что такое сверловка дисков. Итак, сверловка выполняется еще на этапе изготовления колесного диска и предполагает высверливание отверстий определенного диаметра. Не трудно догадаться, что эти отверстия нужны для последующей установки крепежа (болтов или шпилек) при креплении диска к ступице.
Обратите внимание, на разных авто существует большое количество вариантов сверловки колесного диска. Если иначе, разболтовка на разных авто отличается

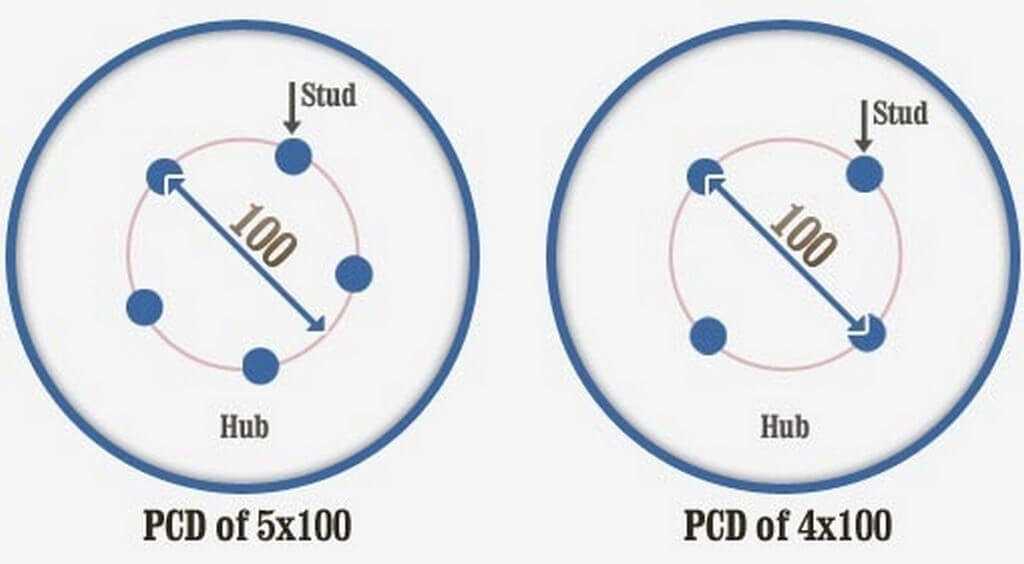

Например, можно встретить обозначение PCD 4х100, 5х112, 5х100, 5х114,3 и т.д.
Для немецкого автопрома характерен один тип разболтовки, тогда как японские, корейские или американские производители используют другую сверловку. Более того, даже японские и европейские производители используют разную сверловку. Это значит, что разболтовка Ауди или разболтовка Ниссан может быть не такой, как, например, разболтовка на ВАЗ или разболтовка Форд, Хонда, БМВ и т.д.
При этом не все автовладельцы точно знают, какая разболтовка должна быть на автомобиле. Также есть и те, которые попросту игнорируют данный параметр, устанавливая диски с другой сверловкой, например, 5х100 вместо 5х114.3. Сразу отметим, это большая ошибка по целому ряду причин, основной из которых является безопасность!
Следует понимать, что сверловка отверстий диска – параметр, который производитель колесных дисков должен рассчитывать с высокой точностью. В свою очередь, изготовитель авто также учитывает особенности фиксации колеса на ступице. При этом даже небольшое несовпадение центра диска и ступицы становится причиной биения.
Примечательно то, что диаметр сверловки на глаз определить сложно, а также PCD может отличаться совсем незначительно (например, 5×120 и 5×120.6). С учетом таких особенностей при выборе колесных дисков нужно точно знать, какая разболтовка дисков должна быть на том или ином авто.
Характеристики разболтовки
Если вы решили заменить колеса вашего автомобиля, поставив литые ободы, или планируете с наступлением холодов «переобуть» своего четырехколесного товарища, вам обязательно нужно учитывать разболтовку колесных ободов. Что такое разболтовка дисков?

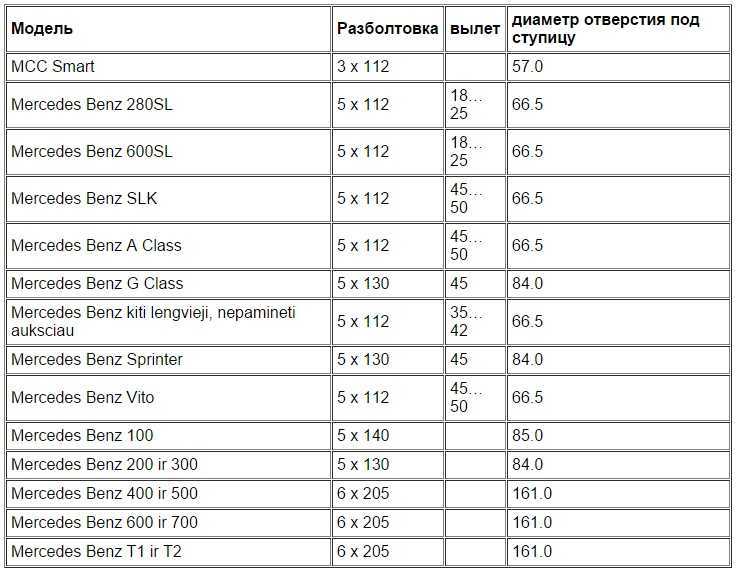

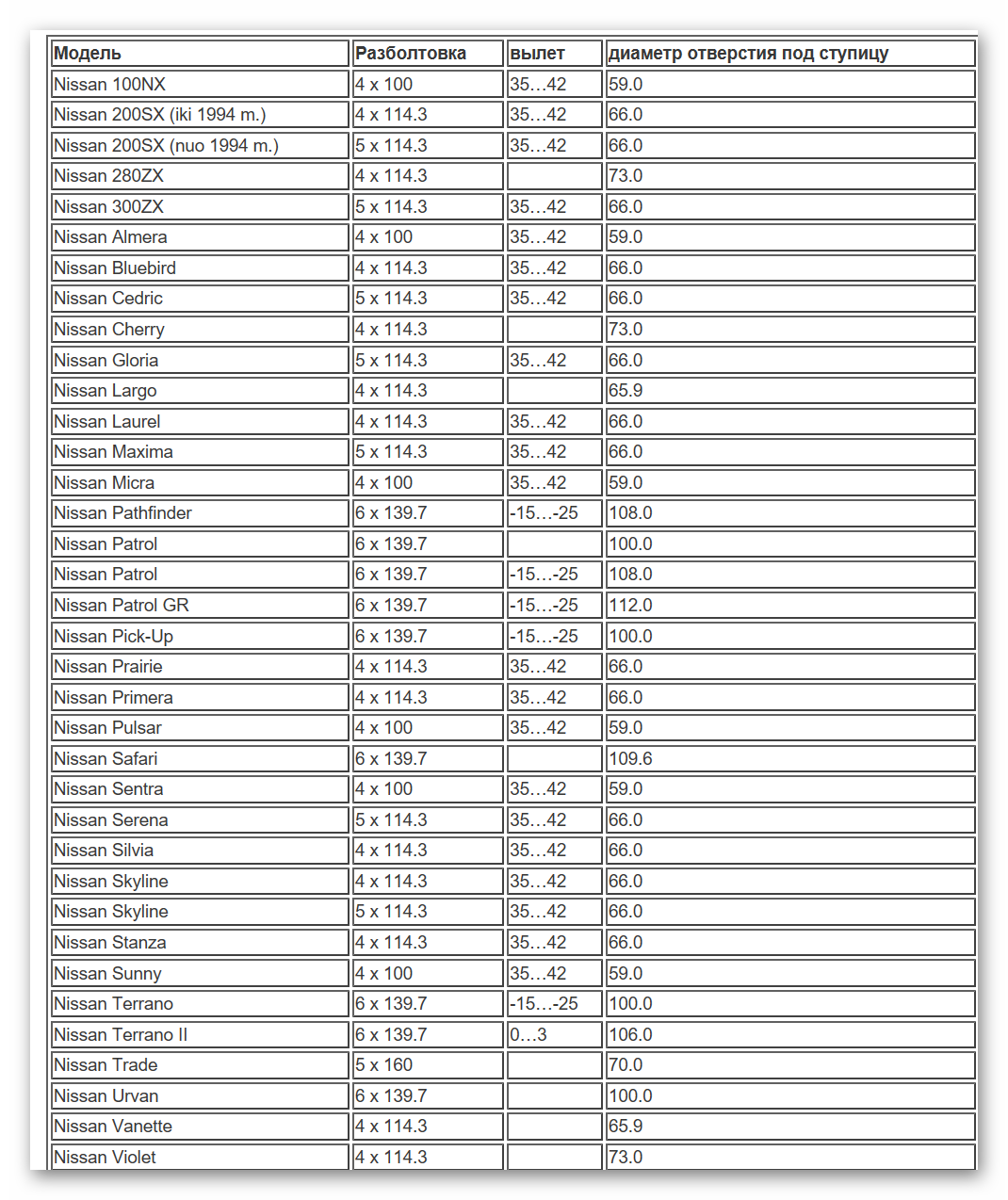

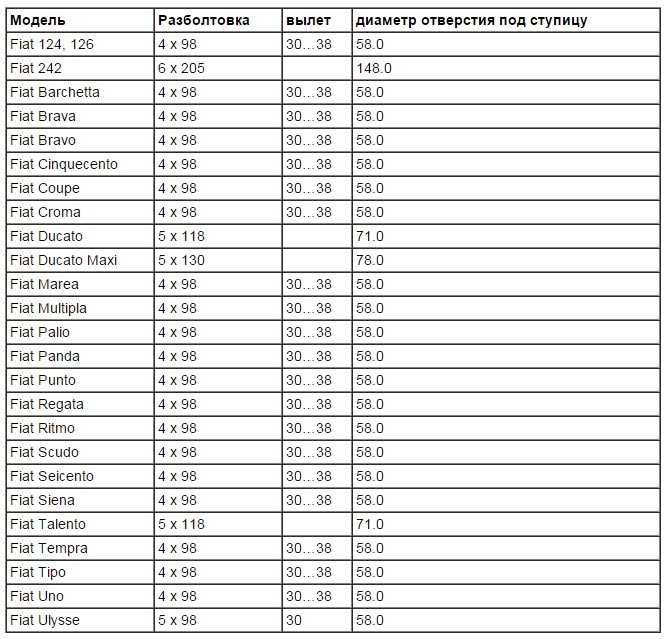

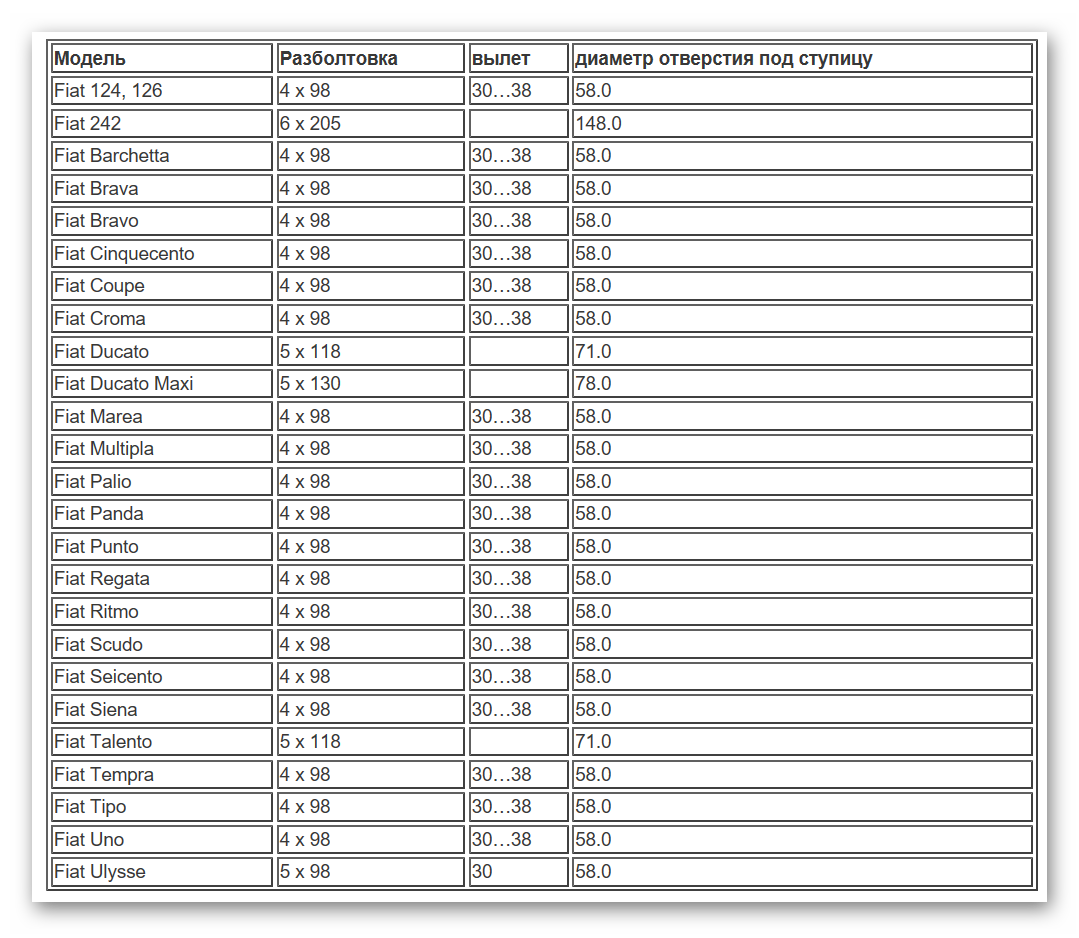

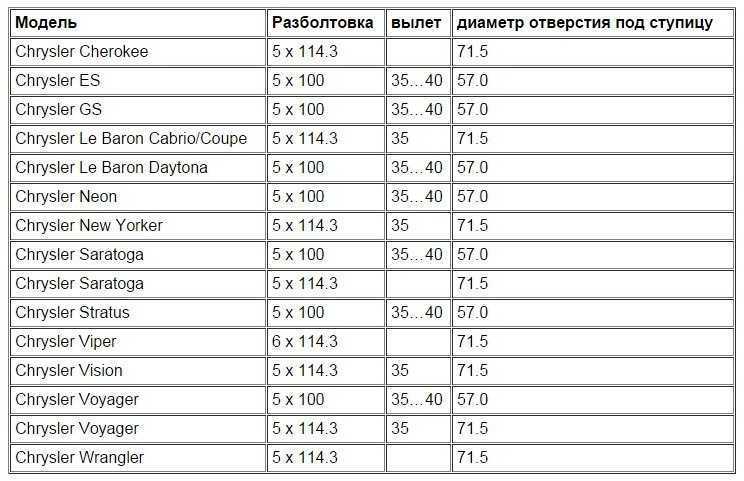

Чтобы облегчить водителям жизнь, разболтовка колесных дисков (таблица совместимости, если быть точнее) сегодня есть в интернете для почти для всех марок авто. Это понятие включает в себя несколько следующих характеристик:
- число отверстий для болтов ступицы машины. Маркируется буквами LZ и обозначает количество креплений, при помощи которых прикручивается колесо (обычно их от 3 до 6, если авто легковое);
- расстояние, на котором находятся болты;
- диаметр, на котором располагаются крепежи (PCD, расшифровывающийся как Pitch Circle Diameter). Он задается еще на заводе-производителе машины.

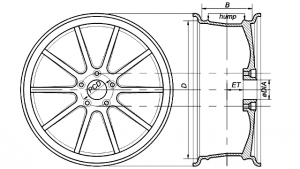

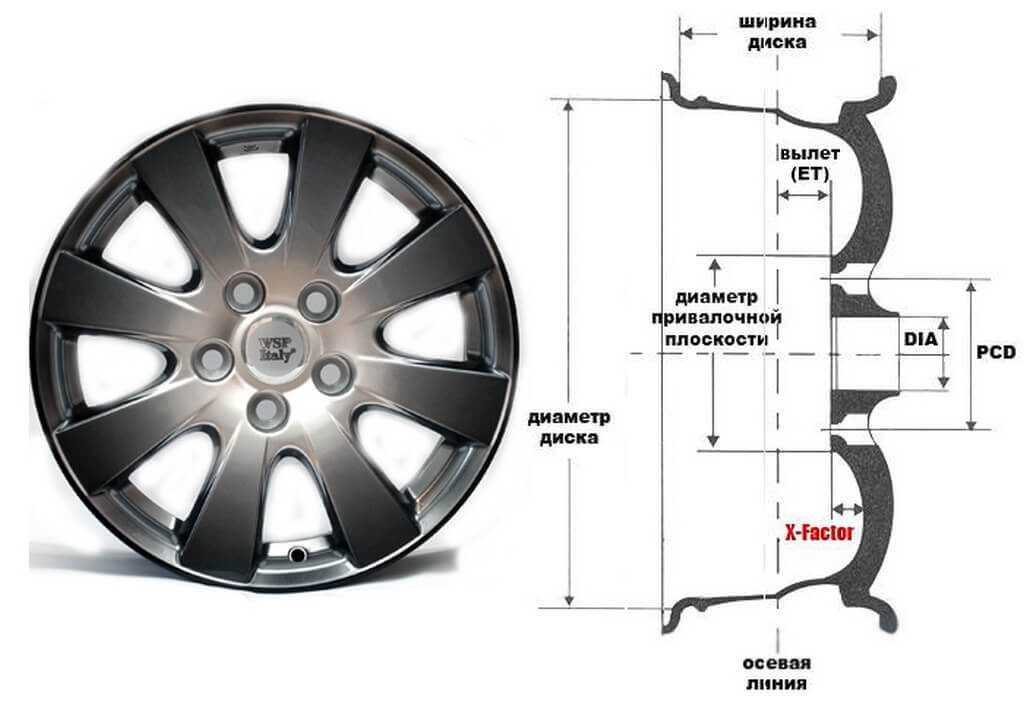

Схема с обозначениями на колесных дисках
Говоря о том, что такое разболтовка колесных дисков, не лишним будет упомянуть дисковую маркировку. Например, из обозначения 6Jx16H2 ET20 PCD: 5/110 d 66.6 можно узнать:
- ширину изделия, указанную в дюймах (6);
- J — разновидность бортовых закраин;
- диаметр приспособления, тоже измеренный в дюймах (16”);
- Н — разновидность конструкции хампов;
- вылет колеса (ET20), который измеряется в миллиметрах;
- PCD — диаметр для крепежного отверстия и их количество (5/110);
- D — диаметр отверстия обода в центре (6,66 мм).
Как узнать разболтовку из этих параметров? Все просто: 5/110 говорит нам о том, что на ободе 5 болтов, которые располагаются на окружности диаметром в 110 мм.
Разболтовка колесных дисков машины
Мнение автолюбителей про разболтовку колесных дисков
«Машина сразу стала собраннее и жестче»
Пользователь поставил на свою машину колеса 6,5х15 ET38 с шинами 195х65. Автомобиль сразу стал выше, однако при езде по неровностям передние колеса начали цеплять подкрылки в местах соединения крыла с бампером. Автор решил установить новые стойки с проставками и посмотреть на поведение машины, проехав груженым 200 км.
Новые стойки от Ардео вместо старых изношенных сделали автомобиль более собранным и жестким. Рулить машиной стало легче, и крупные ухабы проходятся более аккуратно. Хотя мелкие неровности все-таки начали более отчетливо ощущаться.
«Не пытайтесь натянуть не родные колесные диски!»
Относительно разболтовки пользователь категоричен и не советует ставить, например, колеса 98×4 на автомобиль под 100×4. Результат в любом случае будет плачевным — болты нормально не затянутся, колеса начнут бить. В качестве отрицательного примера приводятся владельцы иномарок с параметрами 100×4, пытающиеся менять штатные колеса на отечественные с разболтовкой 98×4. Если неизвестна сверловка автомобиля, автор рекомендует ее узнать у продавца авто.
«Лучше не рисковать и приобрести колесные диски с правильной сверловкой!»
«Колесные диски с правильной сверловкой — слишком ответственный узел, риск здесь обязан быть минимальным!» — так считает пользователь.
Убеждение в том, что колеса можно точно отцентровать по шпилькам, ошибочно. Приведем другую цитату автора: «Диск точится в центрах, впрочем, как и ступица. Даже в жигулях с живыми стоковыми железными дисками колесо очень четко встает по центральному отверстию и фаске на полуоси или ступице
На досуге подумайте, почему рекомендуется гайки/болты на колесе в диагональном порядке затягивать.»
Также не стоит недооценивать важность пластиковых переходных колец между колесом и ступицей. Использование этих элементов может продлить жизнь подшипников и покрышек. «Так ли ценны диски, которые хочется поставить?»
«Так ли ценны диски, которые хочется поставить?»
В Москве и в Санкт-Петербурге распространена такая услуга: колесные диски пересверливают на специальном координатном станке. Автор узнал, что московская стоимость этой процедуры составляет 500 рублей за одно отверстие. Просверлить могут буквально все. Однако цена эта актуальна лишь для малолитражных легковых авто. Тяжелые транспортные средства весом с автобус потребуют совершенно других, не оправданных затрат. Ведь на любой ямке диск может лопнуть, и последствия будут катастрофическими.
Учитывая дороговизну такой услуги, стоит ли этого желаемый колесный диск? Автолюбители ставят различные проставки со смещенными отверстиями. В результате проставки ломаются, выводя из строя подшипники. Что касается отзывов, среди них много положительных лишь до использования данных деталей. Отзывы на изделия после их эксплуатации автором обнаружены не были.
Можно, конечно, поменять и ступицу, и тормозной диск. Но не проще ли подобрать подходящее по разболтовке колесо? Не легче ли продать не подошедшие колесные диски, перестав их мучить? Подобными риторическими вопросами задается пользователь.
«Безопасность важнее всего!»

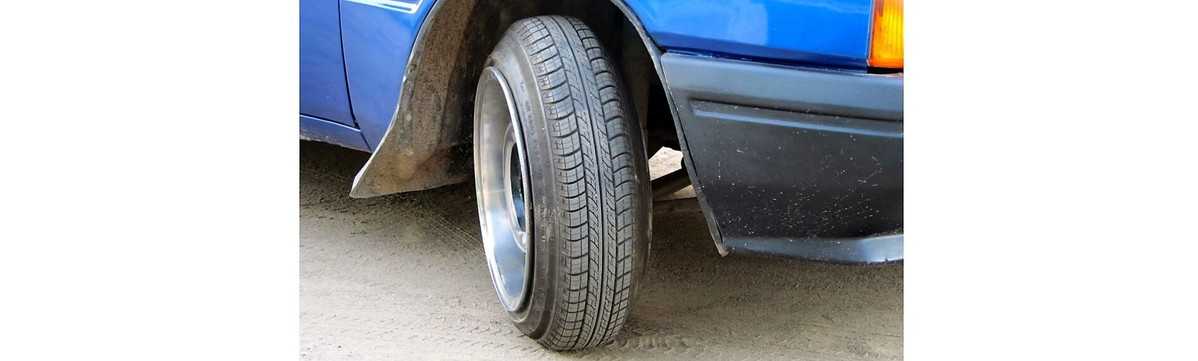

На колесах с несоответствующей разболтовкой можно неспешно добраться до места, где будет возможность поставить правильные колесные диски. Ездить на «неправильных» колесах тоже никто не запрещает. Равно как не запрещена игра в русскую рулетку. Такую аналогию приводит автор.
Что обозначают цифры
Главными параметрами, определяющими маркировку диска на легковой автомобиль, являются:
- R — Диаметр обода (в дюймах);
- J — Ширина обода (в дюймах);
- DIA — Диаметр ступичного отверстия (в мм);
- ЕТ – Расстояние между вертикальной осью обода до плоскости, которой диск упирается в ступицу.
Замер ступичного отверстия (DIA)Замер ступичного отверстия (DIA)
Примечание: Это значение может быть нулевым, с отметкой плюс или, когда диск сильно вогнут внутрь, отрицательным.
Параметр этот очень важный, так как из-за его неправильного выбора диск может не сесть на штатное место, даже если все остальные размеры подходят. Как узнать вылет диска, показано на одном из представленных выше фото.
Виды вылетов: отрицательный, нулевой, положительныйВиды вылетов: отрицательный, нулевой, положительный
- LZ – количество мест под крепление диска болтами или гайками на шпильку;
- PCD – диаметр круга в миллиметрах, по периметру которого располагаются крепёжные отверстия (это как раз и есть разболтовка).
Где на литых дисках указывается разболтовка: на упаковке есть полная информацияГде на литых дисках указывается разболтовка: на упаковке есть полная информация
На заметку: На дисках негде посмотреть этот размер, если нет упаковочной коробки.
Приходится замерять этот размер самостоятельно, но делать это рулеткой или штангенциркулем неудобно. Проще воспользоваться коэффициентами для расчёта, которые мы представили ниже.

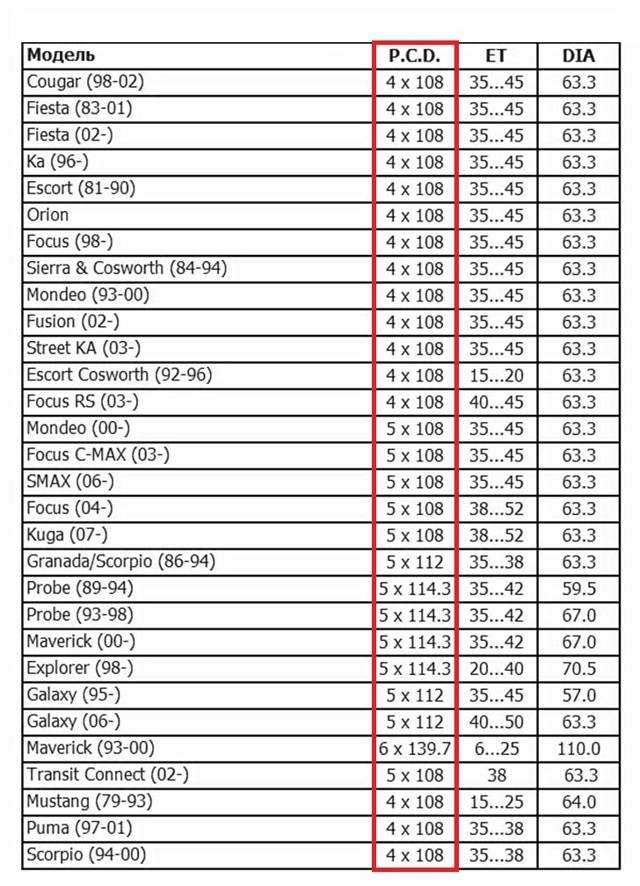

Таблица
В крайнем случае, можно просто примерить диск на ступицу и попробовать закрутить гайки (или болты).
Если диск не оригинальный, а универсальный, он может иметь двойную сверловку – например: 5*100/5*114,3. Его можно ставить и на автомобили с PCD 5*100, и на автомобили с PCD 5*114,3.
Универсальные диски с двойной сверловкойУниверсальные диски с двойной сверловкой
Ступичное отверстие на универсальных дисках обычно делают большего размера – например: 67,1 как для Мицубиси, у которого разболтовка 5*114,3.
Чтобы надеть эти диски, допустим, на Шевролет с разболтовкой 5*100 и ступицей 57,1, нужен всего лишь пластиковый адаптер размером 67,1*57,1.
Переходные кольца (ступичный адаптер)Переходные кольца (ступичный адаптер)
Эти цифры соответствуют наружному и внутреннему диаметрам кольца, с помощью которого можно перейти с 67 на 57 ступицу.
Технология изготовления
На рынке можно встретить три варианта — кованные, литые и штампованные диски. У каждого варианта есть свои плюсы и минусы.
Кованые диски
Используются в основном на спортивных автомобилях.
Плюсы:
- лёгкий
- очень прочный
Минусы:
- самые дорогие из всех трёх вариантов
- редко встречаются на рынке
Литые диски
Плюсы:
- великое множество вариантов исполнения по дизайну и цвету
- лёгкие
- хорошо работают на хороших дорогах и высоких скоростях
Минусы:

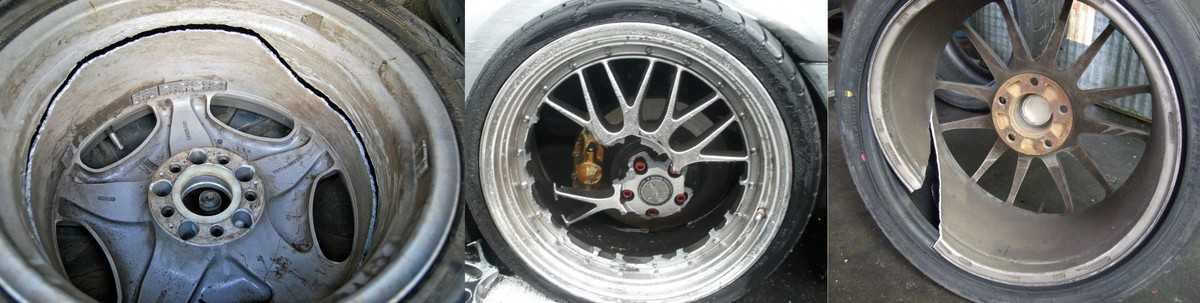

трескаются при сильных ударах, это может привести к взрывной потере давления, разбортировке колеса, а главное – потери возможности дальнейшего передвижения
Историческая справка: первые литые диски появились в далёком 1930 году на спортивном Bugatti.

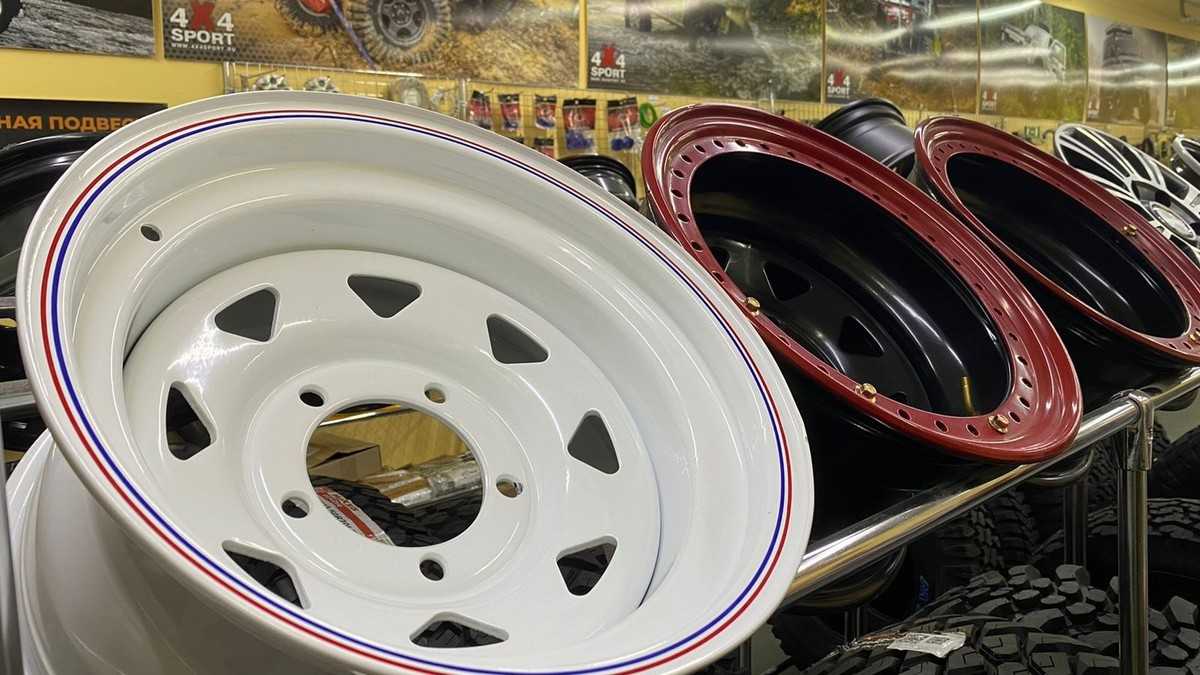

Штампованные диски
Плюсы:
- самые недорогие из трёх вариантов

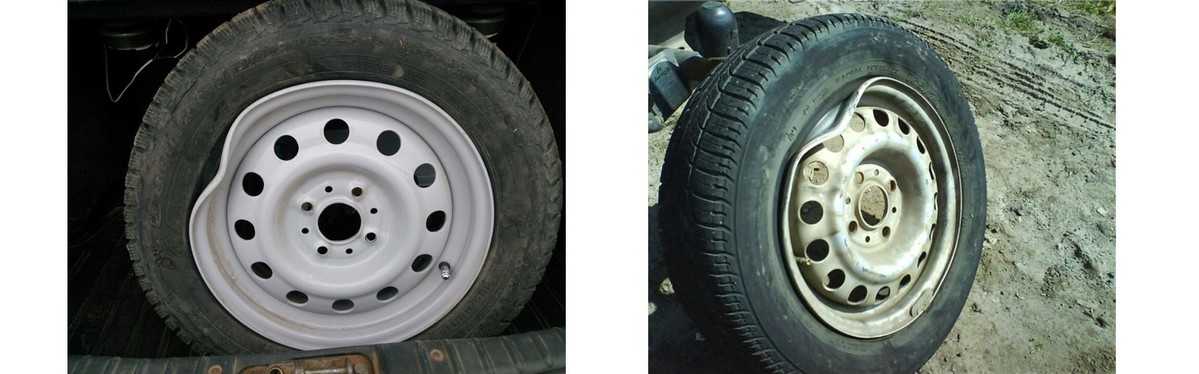

- при сильном ударе могут заминаться, но после этого им можно вернуть былую форму с помощью молотка и волшебных слов, после чего продолжить движение
в связи с особенностью изготовления у них больше вариантов размеров
Минусы:
тяжелее кованых и литых
Что такое разболтовка
Ширина диска
Ширина диска измеряется в дюймах и имеет шаг в 0,5. Например 5, 5.5, 6, 6.5 и далее.
При выборе ширины диска для вашей резины можно отталкиваться или от рекомендации производителя, или из общепринятой формулы – диск должен быть уже резины на 25-40%.

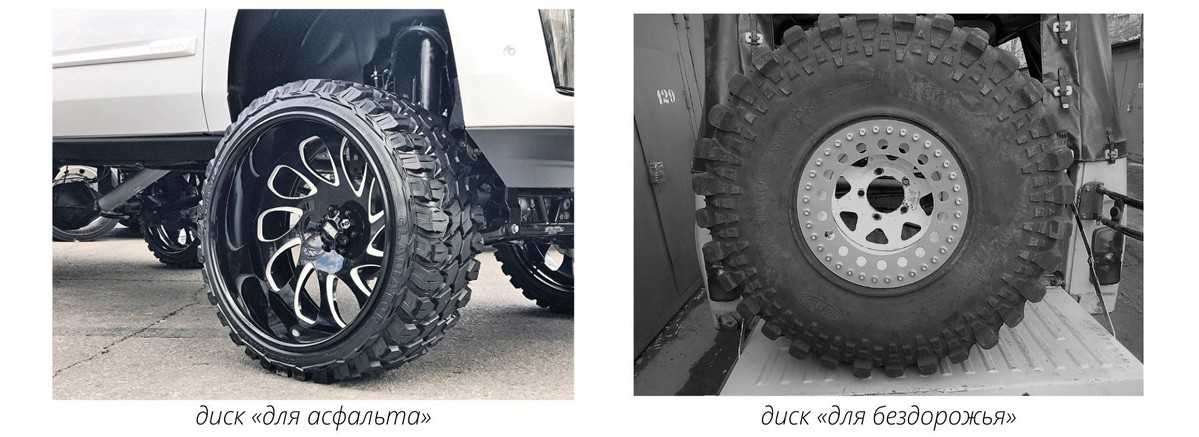

Более широкий диск используется для движения по асфальту, более узкий актуален для бездорожья, так как резина на нём держится лучше.
Кроме того, на широком диске резина изнашивается равномернее, но выше риск разбортировки при низком давлении. С узким диском ситуация обратная.
Если при активном использовании на асфальте вы видите, что резина изнашивается неравномерно, то дело может быть не только в показателях схода/развала или рабочего давления шины, но и свидетельствовать о неправильном выборе ширины диска.
Что нужно знать?
Чтобы подобрать диски по размеру шин, необходимо знать параметры дисков. Итак, возьмем за пример маркировку : 6,5JхR16 PCD 5×114,3 ЕТ48 d67,1
Первые символы будут обозначать ширину изделия, которая выражается в дюймах, в данном случае это 6.5J Вторые два символа отображают диаметр, который также выражается в дюймах — R16. Далее идут указания относительно количества крепежных элементов, к примеру, болтов, в приведенном примере их будет пять. 114,3 — это диаметр, центров отверстий, который выражается в миллиметрах. Данный параметр должен полностью соответствовать параметру, заявленному изготовителем автомобиля. Если он будет изменен, качественное закрепление колеса на ступице не получится.
ЕТ48 — сведения о расстоянии привалочной плоскости (ею изделие прижимается к ступице) и серединой диска. ЕТ — вылет, выражается в миллиметрах. И последние символы дают сведения о диаметре центрального отверстия. Его выражают в миллиметрах. ЕТ определяет степень глубины посадки колеса в арку машины. Допускаются отклонения до пяти миллиметров, при более серьезных отступлениях диски нужно примерять к автомобилю, так как он может упираться в элементы подвески или тормозной системы. Выбор дисков с меньшим вылетом повлечет за собой снижение устойчивости транспортного средства и неравномерному распределению тормозных усилий. Различают несколько типов вылета:
- отрицательный;
- положительный;
- нулевой.
При положительном ступица изделия выходит наружу, при отрицательном — наоборот, уплотнена. Каждая модель машины свое значение вылета, что обеспечивает устойчивость транспортного средства, уменьшает нагрузки на подшипники и влияет на управляемость. На немецких изделиях вылет обозначается ЕТ, французы обозначают вылет — Deport, у англоязычных изготовителей -Offset. Монтаж колес с несоответственным вылетом не желателен. Уменьшение способствует увеличение нагрузок на подвеску, увеличение влечет за собой трение диска о подвеску и части тормозной системы.Нump — небольшие кольцевые выступы, предназначенные для бескамерных шин.
Какие колесные диски лучше
Итак, подытожим, как именно должна выглядеть подборка колесных дисков? Первый ответ прост и интуитивно понятен. Водителю следует выбрать комплектацию, которая рекомендована производителем. В этом случае соотношение, выражаемое шириной обода и шириной шины, будет оптимальным как для устойчивости автомобиля на дороге, так и для показателей расхода топлива и износа протектора.
Если рекомендуемые диски не устраивают владельца авто, то он должен полагаться на Калькулятор подбора диска по типоразмеру шин и помнить о юридических требованиях. Только так покупка будет стопроцентно успешной и не подвергнет владельца транспортного средства неприятным последствиям.
Что такое вылет автомобильного диска, ЕТ и что означают другие параметры, вы узнаете из видео.
Читайте далее:
Калькулятор сравнения шин, преимущества и недостатки изменения размера
Калькулятор шин, пересчет и сравнение шин американского и европейского типоразмеров
Как назвать собаку, калькулятор подбора клички по полу, породе и астральному числу
Как назвать кошку, калькулятор подбора клички для котов и кошек
Калькулятор расчета индекса нагрузки шин
Калькулятор эмпирического расчета периодичности замены масла по фактическому расходу топлива
Полная и сокращенная формула разболтовки
Как правило, на колесах с завода указывается полная формула, отображающая все необходимые параметры. В разговорной речи автолюбители чаще пользуются коротким и узнаваемым обозначением, которое не дает полного представления о продукте. Рассмотрим каждую из формул по отдельности.
Сокращенная
Сокращенная формула для определения измеряемых показателей называется PCD (Pitch Circle Diameter). Она включает в себя два размера и выглядит следующим образом: 4ˣ98 (разболтовка колесных дисков для ВАЗ-2110). Цифра «4» здесь обозначает количество вырезок под болты, цифра «98» — результат поперечного измерения их окружности.
Распространенные значения PCD: 98, 100, 108, 112, 114.3, 120, 130, 139.7.
Сокращенная формула позволяет подобрать требуемую запчасть, которую можно установить на автомобиль. Однако неправильная разболтовка по другим параметрам не позволит полноценно эксплуатировать транспортное средство.
Полная
Как узнать разболтовку по полной формуле, которая указывается на диске в заводских условиях и имеет следующий формат: 7.5 Jˣ15 H2 5ˣ100 ET 40 D 54.1? Рассмотрим, что обозначает каждая буквенно-цифровая группа этой кодировки.
- 7.5 JX 15 – ширина обода 7.5 дюйма, диаметр 15 дюймов. Буква «X» свидетельствует о том, что диск литой или кованный, буква «J» — что продукция должна применяться только на моноприводных машинах (маркировка для полноприводных авто — JJ).
- H2 – количество концевых выступов (хампов), предназначенных для удержания бескамерной шины. Возможны варианты с одним выступом («Н1») или без них («АН»). Hump (бугор, возвышение) – обеспечивает надежную фиксацию шины в поворотах, позволяет избежать разгерметизации.
Маркировка Расшифровка H Hump H2 Double Hump FH Flat Hump FH2 Double Flat Hump CH Combination Hump EH2 Extended Hump EH2+ Extended Hump 2+ AH Asymmetric Hump - PCD 5ˣ100 – формула разболтовки, рассмотренная в предыдущем подпункте этой статьи.
- ET 40 (сокращение от немецкого Einpress Tief) – показатель вылета. В приведенном примере обозначен положительный вылет 40 мм. Если вылет отрицательный, перед цифрой ставится знак «-», если нулевой – знак «0». Величина вылета определяет где будет находится привалочная плоскость. Отклонение от рекомендуемых производителем значений приводит к изменению направления и величины сил, которые воздействуют на подвеску.
- D 54.1 – диаметр ступичного отверстия в мм (DIA).
Маркировка диска
Итак, допустим, у вас диск, на котором отражается следующая информация: 7.5 Jx16 Н2 5/112 ET 35 d 58.5. Разберем каждое из имеющихся обозначений.
7.5 Jx16, первая тройка, информирует нас о том, что W – ширина обода этого диска – составляет 7,5 дюймов (необходимо помнить, что именно в дюймах указываются почти все параметры дисков: 1 дюйм = 2,54 см), D – диаметр – составляет 16 дюймов, а также, что данный диск является не штампованным/неразъемным («х» – значок литых и кованных дисков).
Буква J в этом наборе присутствует тоже не просто так. Эта буква указывает на то, что края обода предназначены для моноприводных автомобилей, так что если, например, ваша машина полноприводная – рассматриваемые диски ей не подходят и необходимо поискать идентичные, однако с другой маркировкой – JJ.
Н2 несет информацию скорее для специалистов и сообщает им о том, что обод имеет 2 хампа (кольцевых выступа), необходимых для удерживания от соскальзывания бескамерной резины. Естественно, если будет только 1 такой выступ, на маркировке это будет отмечено маркировкой Н1. Также не исключено и полное отсутствие таких выступов или их присутствие, но в особой конструкции, когда символы будут несколько другие (АН, FH, СН). Так или иначе, для обычного автомобилиста данный параметр практически не имеет значения, чего нельзя сказать о следующих числах.
5/112 – это и есть разболтовка. 5 – количество посадочных болтов и отверстий под них, а 112 – диаметр окружности, на которой находятся данные отверстия, причем он измеряется не в дюймах, а в привычных русскому человеку миллиметрах. Выяснить разболтовку дисков можно тремя способами, однако об этом чуть позднее, а пока разберемся с остальными параметрами.
Маркировка ET 35 обозначает вылет диска. В этом примере он составляет 35 мм, в принципе же вылет – это расстоянием между осью симметрии изделия и плоскостью приложения диска к ступице. Когда плоскость прижимания – наравне с центром диска, то вылет называют нулевым, когда выступает за пределы – отрицательным, а когда, наоборот, центр диска находится ближе к ступице, чем плоскость приложения диска, такой вылет называют положительным.
d 58.5 – это диаметр центрального отверстия. Когда он не совпадает с диаметром посадочного цилиндра на ступице автомобиля, то совсем необязательно искать новые диски, можно просто дополнительно купить комплект проставочных колец, после чего с их помощью выполнить подгонку названных элементов.
Вылет диска
Вылет диска (ET нем. Einpresstiefe – глубина вдавливания) — это расстояние между привалочной плоскостью и осевой линией колёсного диска, то есть воображаемой серединой колеса. В обязательном порядке маркируется на всех дисках.
Если у вас пытливый ум и страсть к исследованиям его можно замерить самостоятельно, отсчитав расстояние от наружных плоскостей диска до плоскости ступицы и применив формулу: ET = (A+B)/2 – A
Где ET – вылет, А – расстояние от внешней плоскости диска до плоскости, прилегающей к ступице, В — расстояние от внутренней плоскости диска до плоскости, прилегающей к ступице.
При положительном вылете плоскость ступицы выдвинута наружу относительно середины диска, соответственно, при отрицательном – вдавлена внутрь.
Как правило, при внедорожном тюнинге вылет диска уменьшают, вынося колесо наружу. Таким образом, может в арку может поместиться колесо большего диаметра, которое не будет задевать за элементы подвески и кузов. А чтобы грязь не закидывала борта автомобиля – применяют расширители арок.
Помимо этого, увеличивается расстояние между колёсами – колея, и улучшается устойчивость автомобиля, что актуально при поднятии центра тяжести, возникающего из-за «лифта».
Увлекаться уменьшением вылета все же не стоит, потому как значительно возрастает нагрузка на ступичный подшипник и колесо может задевать за пороги и крылья. Здесь, как и во всём, нужна умеренность – выносим колесо наружу ровно настолько, насколько хватит, чтобы оно ни за что не задевало внутри арки.
Величина вылета, как и другие основные параметры диска, как правило, маркируется на внутренней, реже на внешней, поверхности диска.
Меняйте диски правильно, опирайтесь на наши рекомендации, и помните, что вы всегда можете обратиться за консультацией к специалистам магазина 4X4SPORT.
Маркировка колесного диска — что это такое и как понять? — Nissanoteka.ru
Материал из Nissanoteka.ru.
Пример: Маркировка колесного диска имеет вид 5Jx13 ET=29 PCD=4×98 DIA=58,6
ET=29 — вылет. Может быть меньше стандартного на 10 мм и зависит от ширины обода. Чем меньше величина вылета, тем шире колесная база.
13 — размер (диаметр) обода колеса в дюймах. Может быть различным для одного и того же автомобиля и зависит от размера монтируемой шины.
DIA=58,6 — диаметр ступичного отверстия в мм.
PCD=4х98 — количество и диаметр расположения (в мм.) крепежных отверстий. Должны полностью соответствовать стандартным.
5.5J — ширина колеса в дюймах (в данном случае 5). Может быть различным для одного и того же автомобиля и зависит от размера монтируемой шины. J — закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.) В данном случае указывает на наличие одного буртика.
Бывает, что производититель не использует буквенные обозначения («PCD», «DIA»), а только их значения. Но в любом случае, все придерживаются определенной последовательности в обозначениях.
После этой статьи, думаю, не составит труда расшифровать эту маркировку, почти не использующую буквенных обозначений: 5 1/2 J x 14 CH 4/100 ET35 57,1
Заметили незнакомые буквы? Точно! Мы не рассказали вам ещё об одном обозначении — CH и сродным ему.
Итак:
СН — буква Н (сокр. от Hump) указывает на наличие кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Есть простой хамп Н , двойной Н2, плоский FH (Flat Hump), асимметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов; x — данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод неразъемный.
Существует «народный» способ расчета желаемой ширины диска под определенную ширину шины:
ширина протектора шины — 20% = ширина диска;
Например 205/70-14: ширина 205 мм — 20% = 164 мм делим на 10 ( в 1см = 10 мм) = 16,4 см делим на 2,5 (1 дюйм=2,5 см) = 6,5 дюймов.
Подведем итоги
Как видно, разболтовка колес ВАЗ или любого другого автомобиля является важным параметром, которому по тем или иным причинам некоторые автовладельцы не уделяют должного внимания. При этом ошибочно полагать, что за PCD следует следить только на скоростных иномарках, тогда как на простые модели ВАЗ, ГАЗ, ЗАЗ и т.д. можно ставить диски, только приблизительно подходящие по разболтовке.
На самом деле, данный параметр должен в точности соответствовать штатному. В противном случае никак нельзя исключать ситуации и поломки, рассмотренные выше. Само собой, в процессе изучения материала многие автолюбители могут задаться вопросом, почему производители дисков и автомобилей не могут стандартизировать PCD, сделав параметр одинаковым на разных авто.
Ответ очевиден — для разных машин, имеющих разную массу и другие характеристики, а также рассчитанных на разные нагрузки, крепеж дисков также рассчитывается индивидуально.
Для одного авто (например, легкового) вполне достаточно 4 болтов, тогда как для другого необходимо использовать 6 (тяжелый внедорожник). Естественно, нагрузка на крепления диска на этих автомобилях разная, что и отразится на PCD.
Еще разные PCD и DIA для различных марок авто вполне можно объяснить тем, что эти параметры используются по причине нежелания производителей дисков и других деталей на конвейеры разных производителей унифицировать производство.
Не трудно догадаться, что это потребует установки нового оборудования, остановки или модернизации уже имеющихся производственных линий и т.д. Именно по этим причинам различия по таким важным параметрам остаются, а самим автолюбителям остается учитывать все нюансы и подходить к вопросу подбора дисков на автомобиль с максимальной ответственностью.
