Сколько подушек двигателя на приоре 16 клапанов

Инструкция по снятию переднего бампера Лада Приора: пошаговое описание с фото

Что представляет собой подушка безопасности приора

Обычно этот элемент безопасности приора сработает при лобовом ударе или же при угловом, который происходит под углом не больше, чем 30° на большей необходимой скорости.

Важен и этот показатель: все будет зависеть от того, насколько жесткий объект, с которым происходит столкновение. Если он способен деформироваться, то система придет в действие при скорости, которая будет превышать показатель 25 км/час, только при лобовом взаимодействии.

Так называемая подушка безопасности представляет собой целую слаженную систему, у которой имеются следующие элементы:

сам газогенератор;
специальный ярлык, имеющий штрих-код;
корпус, в котором будет размещена сложенная надувная подушка;
крепежи; разъем с запалом и воспламенителем у газогенераторной части;
крышка облицовочная.

Сущность действия газогенераторного элемента, расположенного в подушке, заключается в следующем:

Есть два вида газогенераторов:

Первый будет состоять из такого корпуса, который будет наполнен твердым пиротехническим веществом свойства и самим запалом-воспламенителем. Что же касается второго, то он будет состоять из корпусного материала, в котором находится сжатый газ инертного происхождения, а также все уже вышеперечисленные составляющие.

При ударе будет идти электрический сигнал.
Сопротивление электричества разогреется и зажжет пиротехническое вещество.
Воспламеняется вся остальная масса.

Очень важно, чтобы облицовочная крышка, закрывающая саму надувную подушку безопасности, была целой. Предназначение этой детали у приора закрывать в обычное время сложенный элемент у подушки, а разорваться он будет во время газового наполнения в момент столкновения.. Это произойдет по конструктивному шву — он расположен вдоль обратной стороны на самой крышке.

Это произойдет по конструктивному шву — он расположен вдоль обратной стороны на самой крышке.

датчик, отвечающий за ускорение;
электронную схему, которая формирует сигналы, поступающие в управление.

Сам блок, отвечающий за управление, создан для преобразования и обработки информации, которая поступает непосредственно от датчика, отвечающего за ускорение. В дальнейшем он и будет формировать сигнал электрического происхождения, посылаемый на запал.

Подушка, отвечающая за безопасность в приора, обязательно согласована в своем будущем функционировании с ремнем. Когда находящийся за рулем человек не пристегнут, она просто не сработает.

В момент удара подушка очень быстро надуется и с большой силой припечатает человека к сидению.
В том случае, когда водитель не пристегнут, тело непроизвольно качнется вперед и встречается с огромной силы ударом от подушки. Это чревато дополнительными крупными травмами.

Состояние подушки безопасности на приора регулирует специальный датчик, который находится на приборной панели. Лампочка будет сигнализировать о каждой имеющейся неисправности. Если она загорелась, то это помогает следить за данными подушки безопасности, а также держать эти системы в рабочем состоянии, что будет залогом сохранения жизни у водителя на дороге.

Лада Приора Универсал #Comfortable_Suite › Бортжурнал › Гитара Нового образца & Гитара Autoproduct

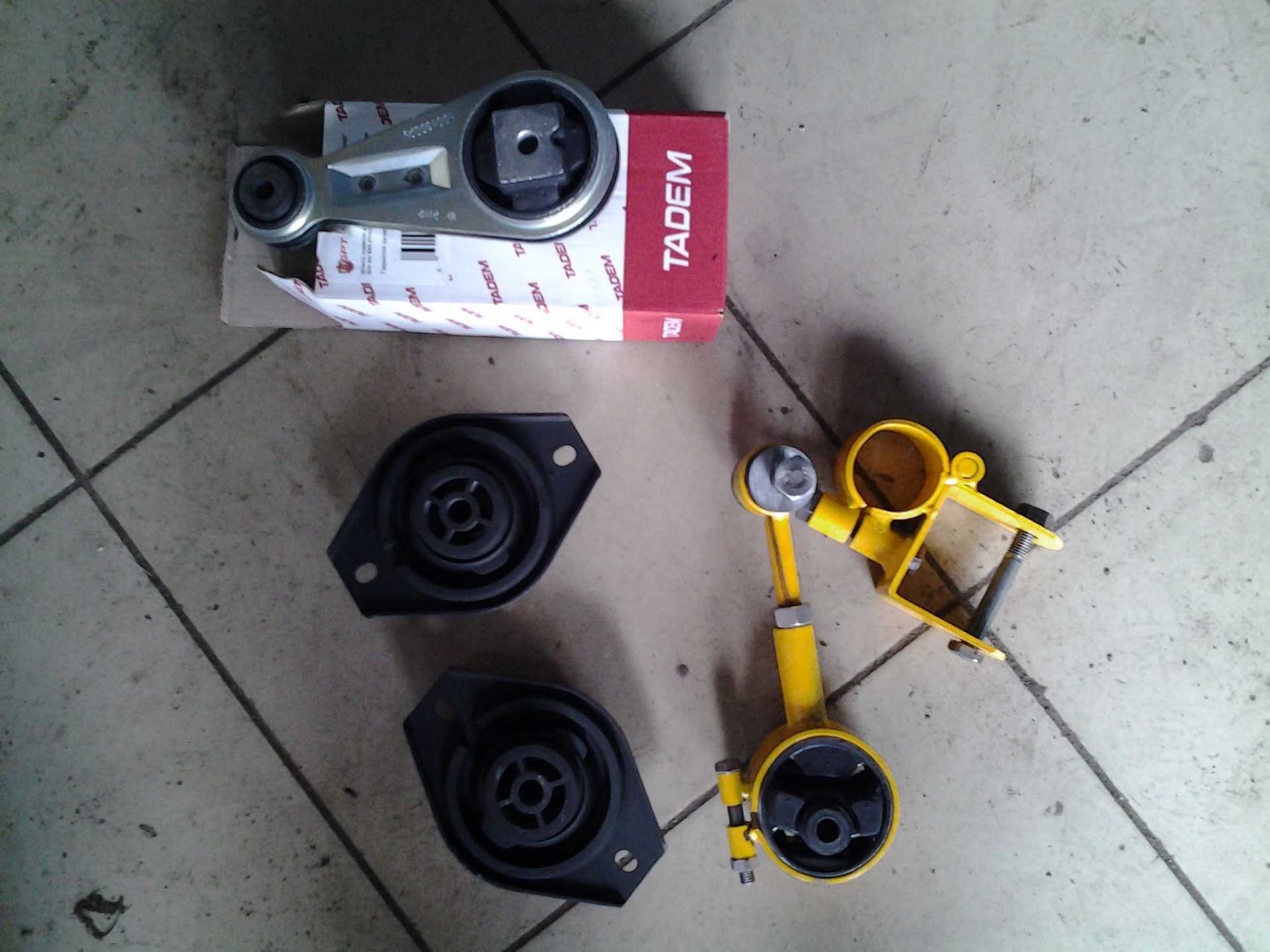

Всем доброе! Как я упомянул в записи ”Нижняя опора коробки“, что были заказаны гитары: Штанга подвески двигателя нового образца от — 450₽ Растяжка двигателя усиленная от «Autoproduct» — 540₽

Когда понял, что все опоры двигателя мертвые, начал выбирать какие гитары лучше будет поставить. Конечно можно было заехать в магазин и купить обычные старые гитары, но это не наш метод, я решил, что для меня это слишком просто)) На драйве увидел что много кто ставит гитары от «приоры 2» не знаю ставят ли такие гитары на самом деле с завода. Начал читать про неё. (Кому интересно читайте тоже) История проблемы.

Штанга подвески двигателя 2112, именуемая в народе «гитарой», традиционно считается самой ненадёжной среди опор 16-ти клапанных вазовских двигателей и обычно выходит из строя раньше остальных. Причиной тому является весьма хлипкая конструкция самой штанги и высокие нагрузки на неё, особенно на форсированных двигателях, а также при динамичной манере езды автовладельца.

До недавнего времени единственным решением проблемы частых выходов из строя этой детали была замена её на усиленную или, как её ещё называют «спортивную». Сваренную из кусков стали с применением вместо специальных демпферов жёстких сайлентблоков от передней подвески 2108.

Вариант конечно очень надёжный, но с огромным недостатком: вибрации двигателя такая штанга гасила очень плохо, но за то хорошо передавала её на кузов автомобиля. Поэтому многие водители, установившие жёсткую стальную «гитару» по истечении некоторого времени опять меняли её на стандартную штангу, предпочитая периодическую замену последней постоянному раздражающему «дрожанию» всего кузова.

Но прошло всего каких-то 15 лет с момента начала выпуска первых ВАЗ 2112, и появилось наконец-то решение этой застарелой болезни всех 16-ти клапанных вазовских двигателей, устанавливавшихся как на 10-е семейство, так и на современные Приоры, Калины и Гранты. Решение этой проблемы Штанга подвески двигателя 2112-10013000-02 «Технологии будущего».

Каркас изготовлен из прочного алюминиевого сплава. Резиновые демпферы выполнены из высококачественной резины с развитой системой ребер жёсткости, эффективно распределяющей вибрационные и ударные нагрузки.

Электросхема ЭБУ двигателя системы М7.9.7 ВАЗ 2170, 21728 Приора

1 – питание ЭБУ;

2 – основная колодка электронной системы к приборной доске;

3 – распределительный щиток;

4 – спидометр;

5 – сенсор неровностей дорожного покрытия;

6 – индикация давления в картере двигателя;

7 – ДПДЗ;

8 – ДТОЖ;

9 – индикация датчика температуры антифриза;

10 – ДМРВ;

11 – контроль ХХ;

12 – основное реле топливного насоса;

13 – предохранитель цепи ТН;

14 – реле БЗ;

15 – предохранитель вышеуказанной цепи;

16 – плавкая вставка ЭБУ;

17 – ДПКВ;

18 – питание ДМРВ;

19 – фазораспределение;

20 – сенсор детонации смеси;

21 – ЭМК продувки адсорбера;

22 – диагностика ДМРВ;

23 – питание катушки зажигания;

24 – подача напряжения на свечи;

25 – питание топливных форсунок;

26 – клемма от катушек зажигания к ЭСУД;

27 – обратная связь с 26;

28 – разъем ЭСУД к системе впрыска;

29 – ответка на предыдущий выход;

А – фаза на АКБ;

В1/2 – масса зажигания;

С1 – масса от КЗ.

Замена подушки двигателя приора видео

Прочитав эту статью, Вы ознакомитесь с типами подушек, их замена верхней подушки двигателя приора замены, а так же узнаете какие опоры ДВС можно заменить на более качественные аналоги. В Ладу Приору устанавливается 4 подушки, которые установлены слева и справа двигателя, а так же спереди и сзади.

Следует отметить, что 4 опоры имеют только двигателя с ю клапанами, в 8-ми же клапанном двигателе опор всего 3. Правая верхняя опора расположена возле механизма газораспределения ГРМ. Замена верхней подушки двигателя приора для соединения двигателя с кузовом автомобиля посредствам резины, для его амортизации и гашения вибраций.

Так же данная опора ограничивает продольные перемещения двигателя в подкапотном пространстве. Левая опора нижняя устанавливается между КПП и кузовом автомобиля. Служит так же как и правая замена верхней подушки двигателя приора гашения вибраций двигателя при его работе, а так же для ограничения его продольных перемещений в ходе движения или работы.

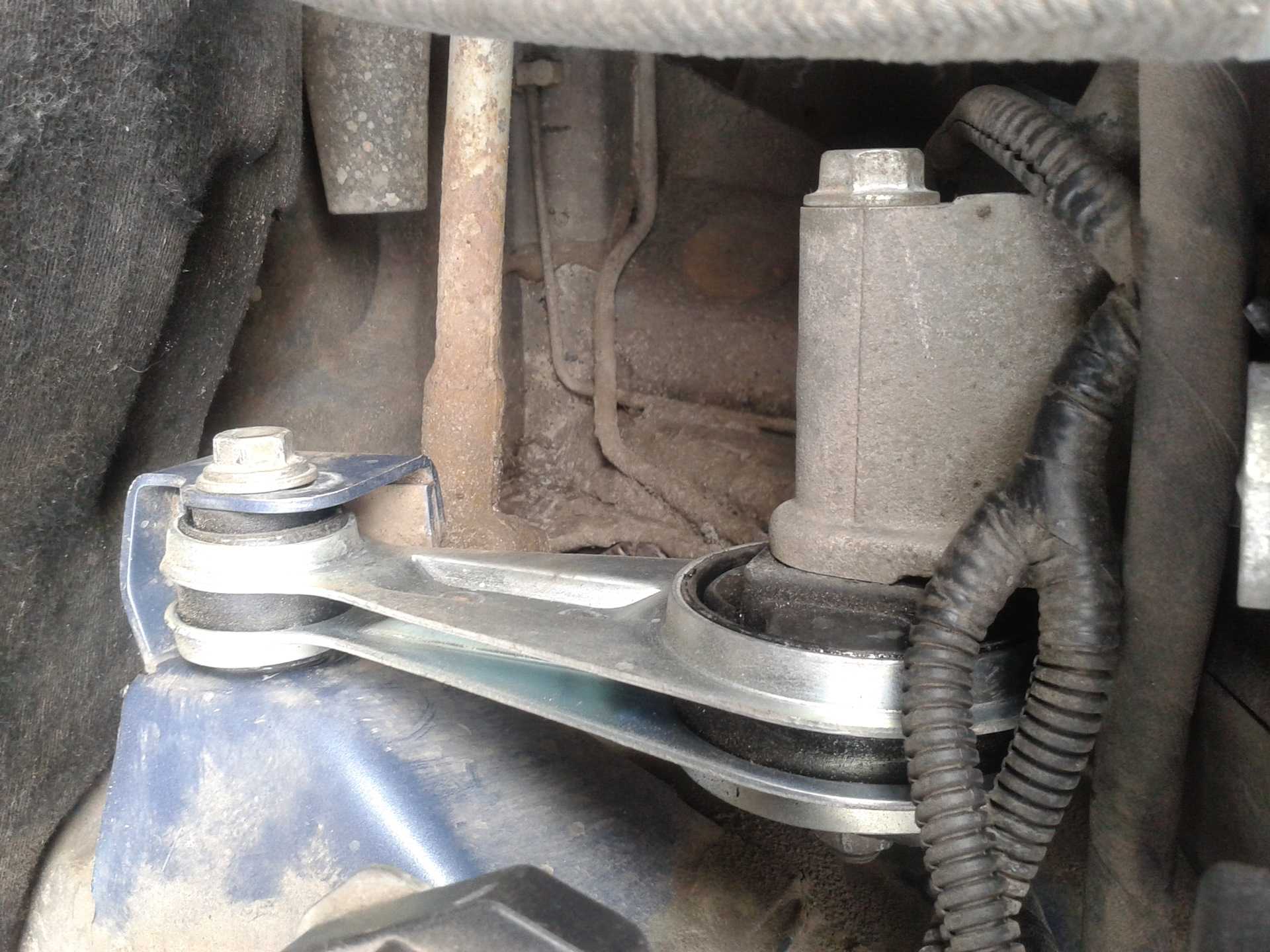

Верхняя опора представляют собой форму гитары, ее еще называют штанга.

Данная опора предназначена для фиксации двигателя и препятствия его поперечных перемещений. Выполняется из металла и резины.

Характеристика

Что собой являет данная деталь? Подушка двигателя – это прокладка между элементами кузова и силовым агрегатом. Такая устанавливается на все без исключения автомобили. На советских «Жигулях» подушка представляла собой прочный кусок резины с крепежными элементами по двум сторонам. На более современных «девятках» и «восьмерках» (а впоследствии и всех ВАЗах с переднеприводной компоновкой) устанавливались уже полноценные резинометаллические опоры.

Так, силовой агрегат крепился на четырех подушках. Две из них находятся на коробке передач, а остальные – на двигателе. Во избежание излишних нагрузок коробка с мотором жестко закреплены. Любой перекос ведет за собой изменение геометрии первичного вала. В итоге вся вибрация сильно передается на рычаг коробки и саму трансмиссию.

Где находятся подушки? На двигателе данный элемент устанавливается с нескольких сторон:

Передняя подушка. Крепится к передней балке силового агрегата.
Задняя подушка. Устанавливается к переднему подрамнику. Располагается в районе днища.
Правая опора. Находится сверху, у переднего лонжерона кузова.

Также отметим, что задняя опора есть не на всех автомобилях. Эту функцию выполняет сама коробка передач.

В таком случае она близко крепится к мотору. Сами подушки выполнены в разной форме. Зачастую являют собой алюминиевый или стальной цилиндр с сайлентблоком внутри. Для закрепления на кузове используется так называемая «лапа». Она тоже имеет резиновую проставку. Именно так устроены современные подушки двигателя. Симптомы, как диагностировать деталь, что влияет на износ – рассмотрим в ходе данной статьи.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Подкапотное пространство приора фото

Автомобиль малого класса ВАЗ-2170 Lada Priora с четырехдверным кузовом типа седан (по международной классификации класс С) предназначен для эксплуатации при температуре окружающего воздуха от -40 до +50 °С на дорогах общего пользования с твердым покрытием. Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор).

Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

Место водителя автомобиля Lada Priora в штатной комплектации оборудовано подушкой безопасности, в вариантном исполнении — и подушкой безопасности переднего пассажира, а также передними ремнями безопасности с преднатяжителями и ограничителями нагрузки, что значительно уменьшает вероятность и тяжесть ранений головы и грудной клетки при дорожно-транспортном происшествии.

Подушка безопасности срабатывает только при сильном ударе передней части автомобиля. При незначительных фронтальных ударах, опрокидывании автомобиля, ударах сзади или сбоку основными средствами защиты являются ремни безопасности.

Трансмиссия выполнена по переднеприводной схеме с приводами ведущих колес разной длины.

Передняя подвеска независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полузависимая, рычажно-пружинная, с гидравлическими амортизаторами.

Тормозные механизмы передних колес дисковые, с плавающей скобой, задних колес барабанные.

В вариантном исполнении автомобили Lada Priora оснащают антиблокировочной системой тормозов, предотвращающей блокировку колес во время торможения и сохраняющей управляемость и курсовую устойчивость.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, с электромеханическим усилителем, изменяющим передаваемый крутящий момент в зависимости от скорости автомобиля.

Автомобили Lada Priora комплектуют системой дистанционного управления блокировкой или разблокировкой замков дверей (в вариантном исполнении и блокировкой замка крышки багажника) с одновременным включением или выключением режима охраны автомобиля. Кроме того, предусмотрены дистанционное включение тревожной сигнализации при нарушениях зон охраны автомобиля и блокировка всех дверей нажатием клавиши из салона автомобиля.

В эту систему входит также электронная система блокировки двигателя (иммобилизатор), обеспечивающая дополнительную защиту от несанкционированного пуска двигателя.

Габаритные размеры автомобиля показаны на рис. 1.4, технические характеристики приведены в табл.

Элементы подкапотного пространства автомобиля ВАЗ-2170 Lada Priora даны на рис. 1.5, расположение основных узлов и агрегатов показано на рис. 1.6 и 1.7.

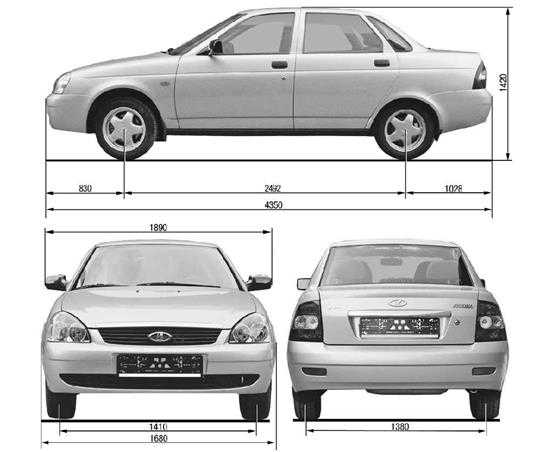

Рисунок 1.4. Габаритные размеры автомобиля Lada Priora (мм)

Рисунок 1.5. Подкапотное пространство автомобиля:

1 — двигатель; 2, 14 — опоры силового агрегата; 3 — рулевой механизм; 4 — дроссельный узел; 5 — бачок главного тормозного цилиндра; 6 — расширительный бачок системы охлаждения двигателя; 7 — основной блок предохранителей; 8 — бачок омывателя; 9 — аккумуляторная батарея; 10 — воздушный фильтр; 11 — датчик массового расхода воздуха; 12 — тревожный сигнал; 13 — генератор; 15 — упор капота

Рисунок 1.3. Расположение основных узлов агрегатов автомобиля (вид снизу спереди, брызговик двигателя снят): 1, 3, 13 — опоры силового агрегата; 2 — генератор; 4 — радиатор системы охлаждения двигателя; 5 — электровентилятор системы охлаждения двигателя; 6 — стартер; 7 — поперечина передней подвески; 8 — кронштейн растяжки передней подвески; 9 — растяжка передней подвески; 10 — амортизаторная стойка передней подвески; 11 — стойка стабилизатора; 12 — левый привод переднего колеса; 14 — коробка передач; 15 — приемная труба дополнительного глушителя; 16 — масляный картер двигателя; 17 — катколлектор; 18 — правый привод переднего колеса; 19 — стабилизатор поперечной устойчивости; 20 — рычаг передней подвески; 21 — тормозной механизм переднего колеса

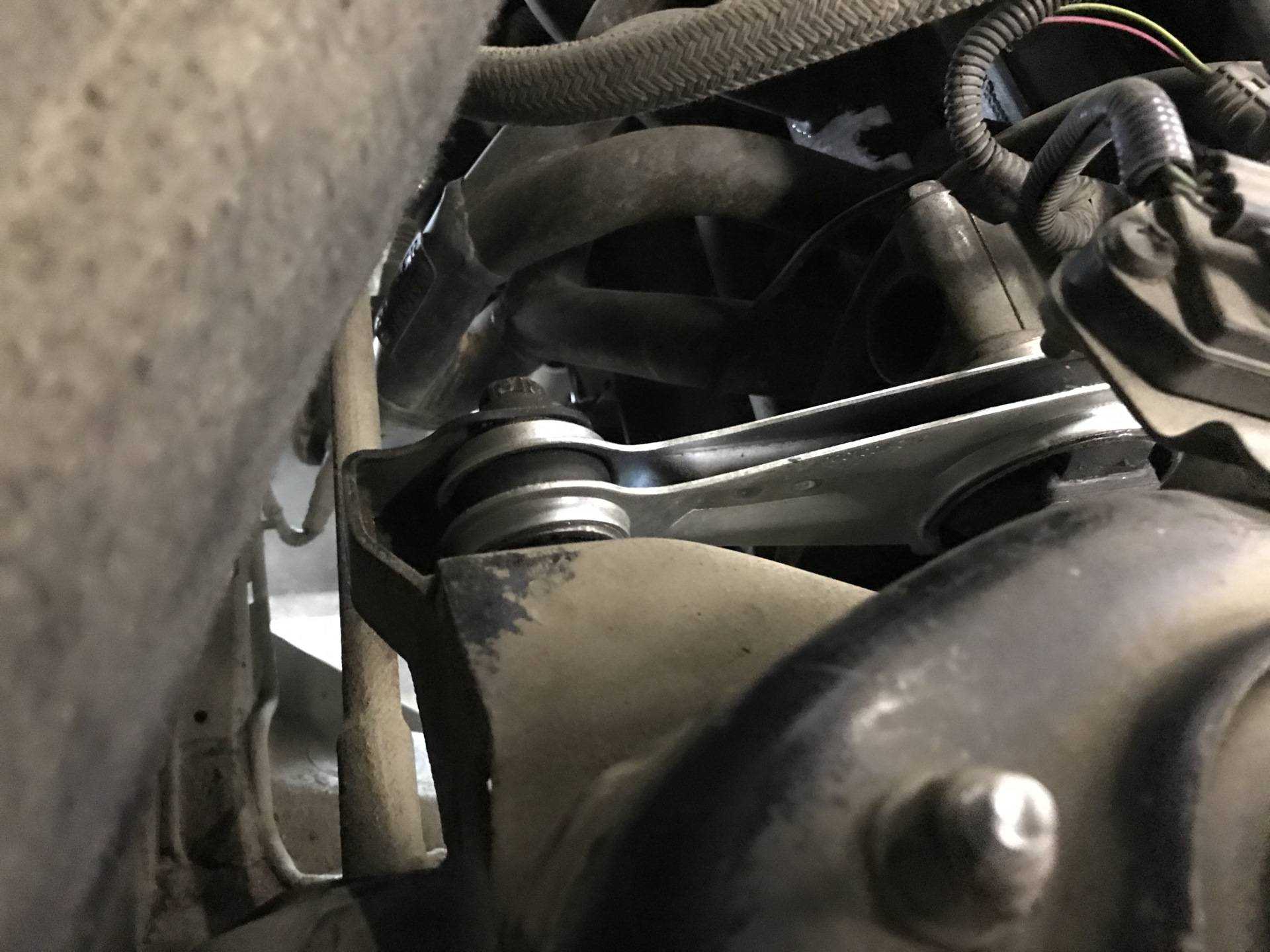

Замена верхней опоры двигателя приора

Приветствую, автолюбитель в блоге RtiIvaz.ru! В сегодняшнем видео рассмотрим процесс замены верхней опоры двигателя на Приоре 16-и клапанный двигатель. Познакомьтесь, пожалуйста, автор видео Юрий Фёдоров меняет «гитару».

Предварительно была приобретена сама опора, сделан экскурс в интернет за советами по замене и теперь выполняется замена верхней опоры двигателя Приора своими руками.

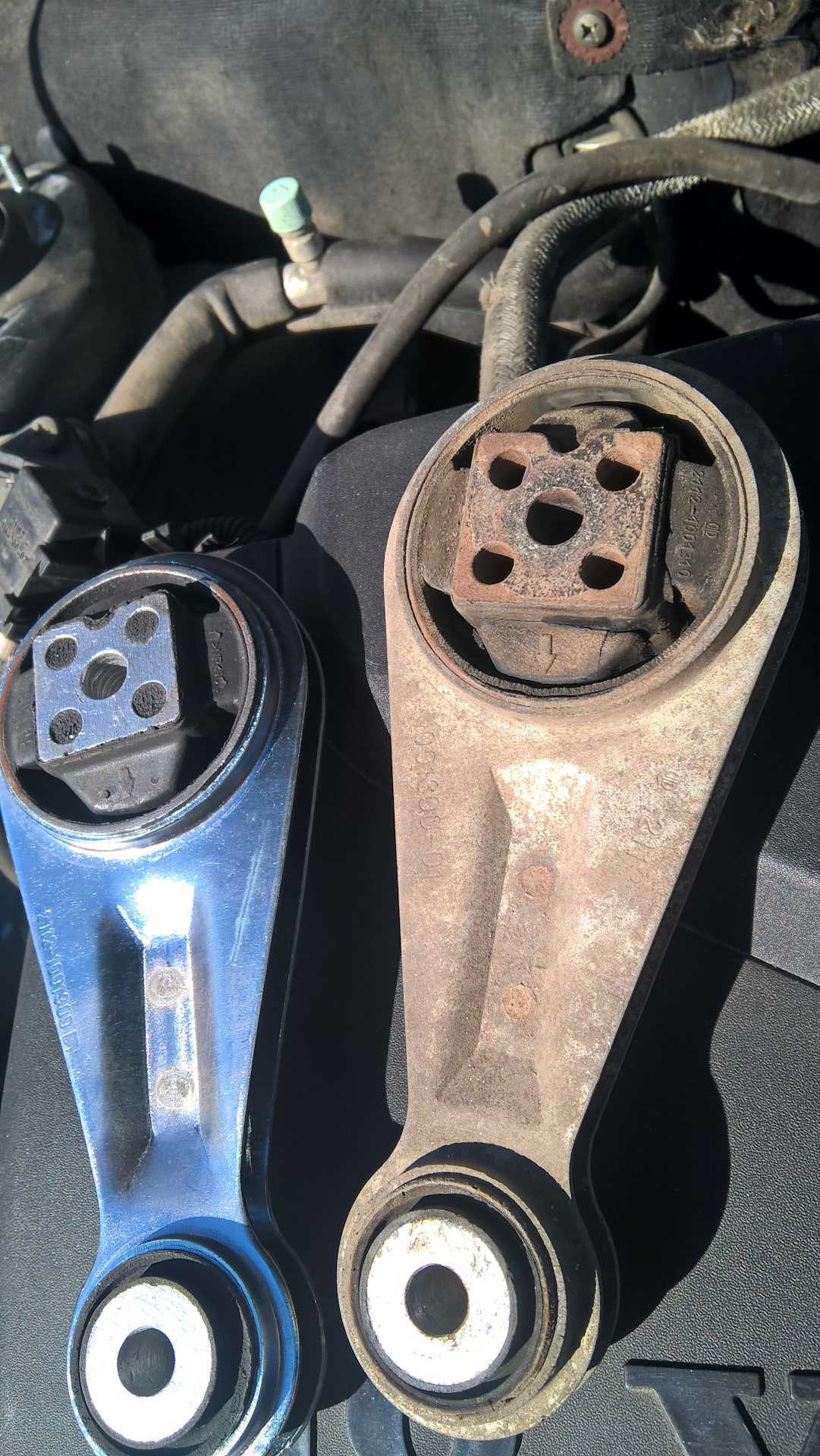

Предварительно перед началом замены крупно показана сама «гитара», которую предстоит заменить, чтобы было понятно, что тянуть больше некуда и эксплуатировать авто с такой опорой уже небезопасно. Видно, что внутреннюю часть резиновой подушки просто разорвало на несколько частей и у двигателя Приоры, появился свободный ход в пространстве.

Для работы понадобится гаечный ключ и головка — х 15. Приспособить большой вороток с головкой не получается, так как мешают расположенные рядом трубки. Воспользуемся «трещоткой» и более компактной головкой на х 15. Для усиления на ручку трещотки надели накидной ключ и воспользовались им как рычагом, что в итоге помогло, болт удалось сорвать с прикипевшего места, и затем он стал откручиваться более или менее свободно.

Гайку на второй точке крепления резиновой подушки открутили разводным ключом. Собственно, стронули с места, и дальше она пошла легко практически от руки. Открутив гайку, вынимаем сам болт крепления и вытаскиваем опору.

Хорошо видно на видео, что внутренняя, навулканизированная часть резины потрескалась и почти отделилась от центральной части, где проходит болт крепления.

Устанавливаем в кронштейны новую опору и вставляем болты крепления.

При затяжке дальнего болта крепления опоры (в сторону щита моторного отсека) вышла небольшая накладка. Болт не полностью сцентрировался в гайке и пошёл не совсем по резьбе, сдвинув саму гайку с места крепления. Гайка фиксируется с помощью отлитых усиков, удерживающих её за грани. Гайка провернулась в усиках и стала прокручиваться.

Гайка крепления выполнена квадратной и её пришлось фиксировать подручными средствами, чтобы выкрутить пошедший не по резьбе болт. Болт в итоге вывернули, гайку прогнали несколько раз по резьбе болта со смазкой, чтобы она не закусывала при затяжке.

Перевернув гайку другой стороной, где резьба осталась, зафиксировали её. Болт точно сцентрировали по гайке, и все затянули, создав надёжное соединение.

На этом Юрий Федорович закончил показ и рассказ по видео, как поменять «гитару». Подписывайтесь!

Экстерьер

Теперь посмотрим на рестайлинг модели. Перед нами ВАЗ 2172 хэтчбек. За счет изменения передней и задней частей изменился вид сбоку, стал более воздушным.

Передняя часть получила новый бампер, решетку радиатора, дневные ходовые огни аккуратно вписались над основными фарами. В отличие от старых моделей с плоскими фарами (такими могут похвастаться почти все модели времен Союза), за одним стеклом ясно видны все, даже самые мелкие части фар новой «Приоры».

Задняя часть также подверглась некоторым изменениям, например, появились светодиоды и в этих фарах. Также претерпел значительные изменения нижний край заднего бампера. Разработчикам пришлось его перерисовать, потому что у старой «Приоры» бывали частые проблемы с парктроником. В то же время выхлопная труба ушла под низ бампера.

Общий вид машины приобрел более летящие очертания, а если учесть, что на испытаниях «Приора» смогла набрать до 200 км/ч, такой дизайн имеет веские основания рассчитывать на долгую жизнь.

Замена

Ниже описан процесс замены опор двигателя Лады Приоры, а так же описан инструмент, который понадобиться для проведения данной работы. Следуя данной пошаговой инструкции, работы по замене подушек двигателя Приоры, можно провести без особых усилий в кратчайшее время.

Необходимый инструмент:

Трещотка с головками на 13, 15, 17мм. Головка Torx E10;
Рожковые или накидные ключи на 13, 15, 17мм;
Домкрат;
Часть деревянной доски;

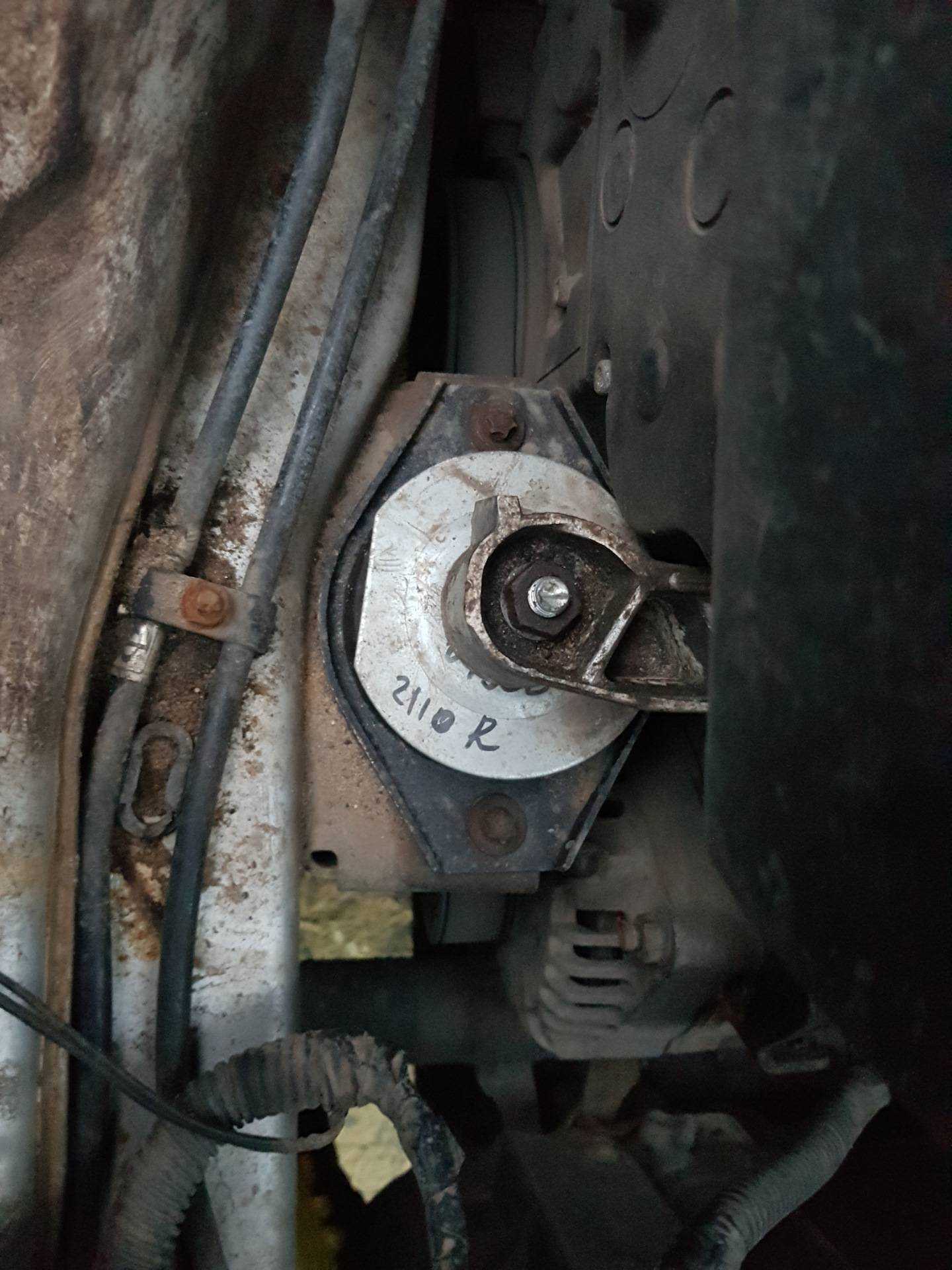

Замена правой опоры

Если на автомобиле установлена защита картера ее необходимо демонтировать.

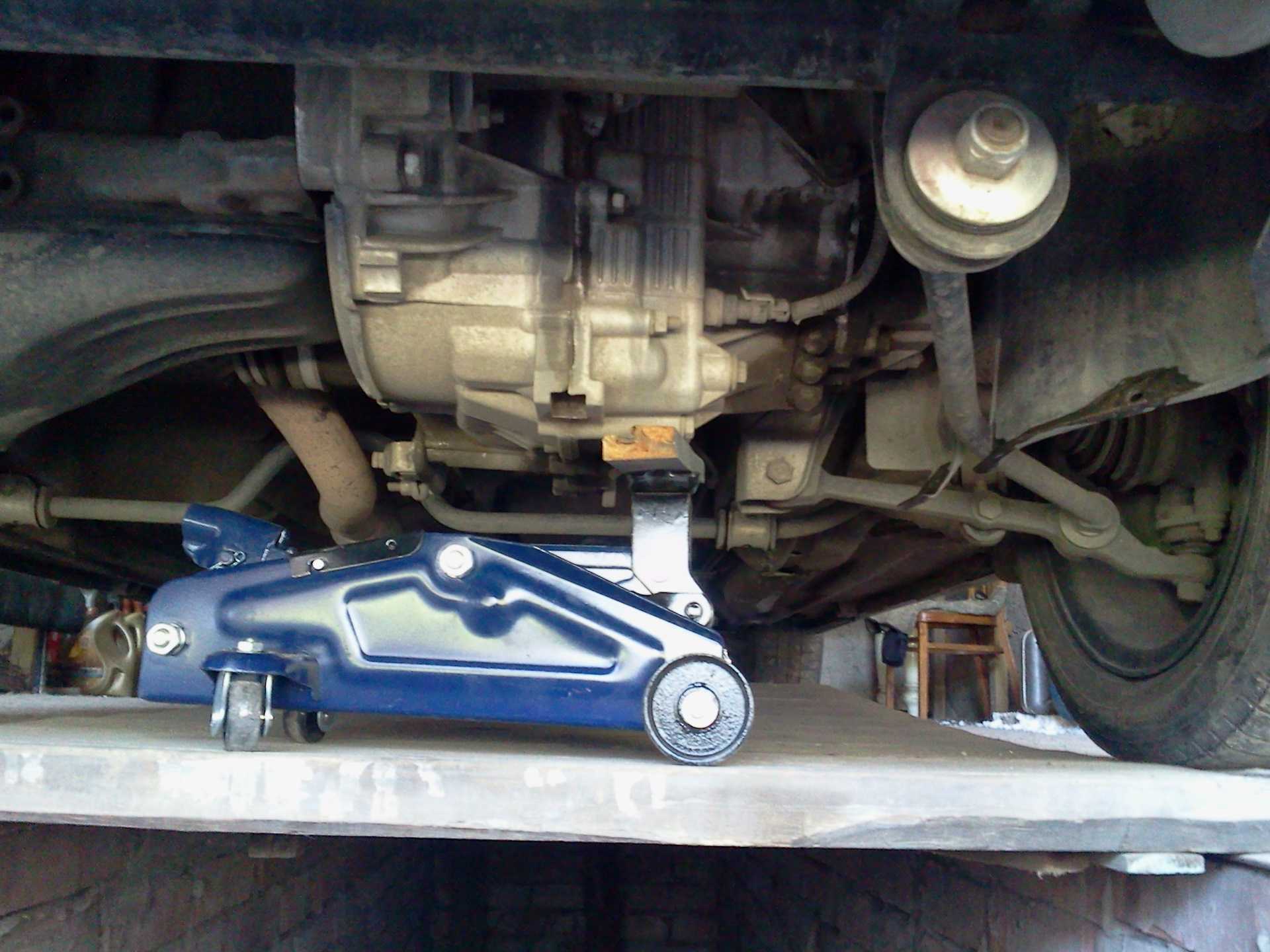

Поддомкрачиваем двигатель домкратом в картер, упор производим через деревянную доску.

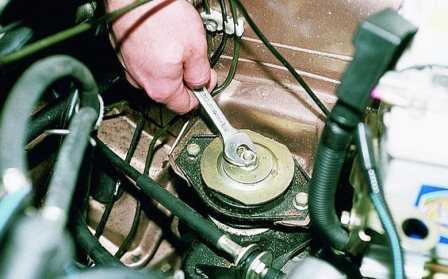

Откручиваем центральную гайку крепления опоры к кронштейну ДВС.

Откручиваем крепления опоры к кузову.

Немного опускаем двигатель домкратом. Это необходимо для более легкого демонтажа открученной опоры.

Замена верхней опоры двигателя Лада Приора своими силами

Верхняя опора двигателя (гитара) служит связующим звеном между корпусом автомобиля и двигателем. При помощи опор (подушек) двигатель надежно крепится в подкапотном пространстве. Конфигурация подушек представляет собой прочный каркас с резиновыми вставками во внутренней части. Последние необходимы для гашения вибрации поступающей от мотора. По большому счету опоры двигателя – это большие сайлентблоки, которые служат для снижения вибраций толчков и прочих колебаний, поступающих от мотора на кузов автомобиля и передаются в салон. Не будь подушек, езда в авто была бы не такой комфортной, а из-за сильной вибрации, водитель очень быстро уставал бы.

Замена Нижней Опоры Двигателя Приора

подушкидвигатель на предыдущем

Заметка! Для проведения ремонтных работ по замене подушек для инструментов вам понадобится наименьший необходимый набор инструментов: для этого вам понадобятся домкрат, гаечный ключ и соединительные головки, а также удлинитель. Рекомендуется запастись!

Результат:

Где крепления двигателя? Их четыре в 16-клапанных двигателях (самое большое, кстати, 8 клапанов, в основном оснащенных 3-мя подушками или просто 2-мя нижними), две самые важные в любом двигателе. это те же самые нижние подушки, на которых двигатель стоит. и еще одну (необязательно) сверху и еще одну (необязательно) снизу, мы не будем показывать фотографию всех подушек, так как одна фотография не будет работать, нам придется сделать несколько сразу, когда вы прочитаете статью, у вас будут все подушки, вы прочтете и узнаете, где это.

READ Замена Шаровой Опоры На Opel Vectra C

Когда мне нужно сменить подвеску двигателя? Время от времени они меняются и только из-за собственного старения (резина стареет и начинает тормозить двигатель и, следовательно, дрожит), есть отдельные случаи, когда необходимо заменить подушку из-за деформации, и это происходит, когда двигатель очень сильно ударяется о дорогу или попадает в глубокую яму, через которую, помимо подушек, иногда взрываются ветровые стекла.

с гидроусилителем руля, без кондиционера.опоры ICE (подушки) и удилища (гитары) ICE заказываются у Technology.

Снятие передней опоры Источник питания. Замена нижней опоры двигателя Nissan Qashqai. ВАЗ-2112. Подвеска двигателя Лада Приора (ВАЗ 2170, 2171, 2172). Фронт Подвеска двигателя

. ВАЗ 2112. Замена нижней опоры двигателя Chevrolet Lacetti. Разведение. ВАЗ, ВАЗ 2110.

Как заменить Подушки поддержки двигателя на ВАЗ 2170-ВАЗ 2172?

Заметка! В этой статье мы рассмотрим только процесс замены дополнительных подушек, если вы также собираетесь изменить основные (а базовые обычно ниже), а затем изучите статью под названием: «замена

READ Как Установить Лебедку На Уаз Буханка

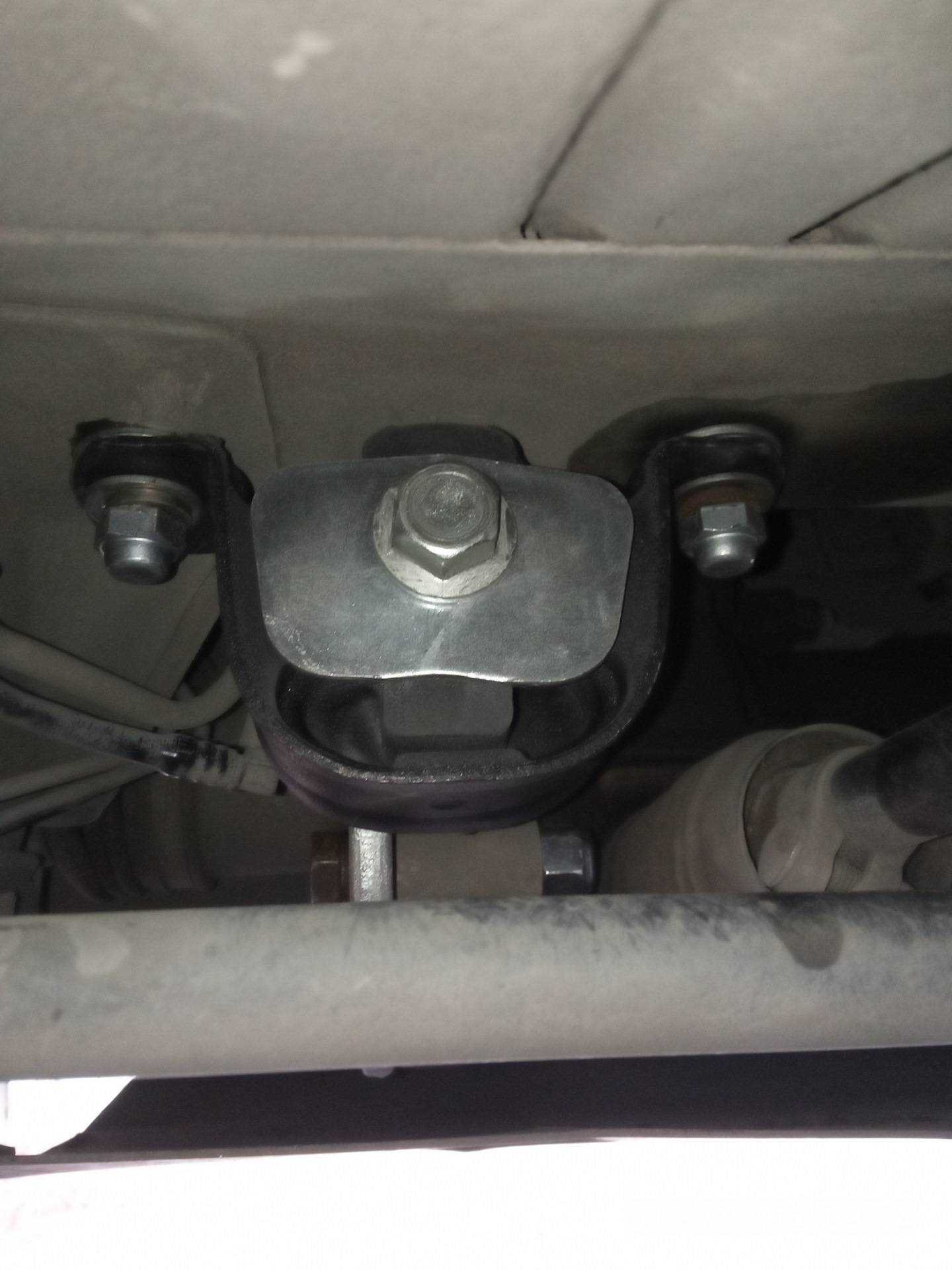

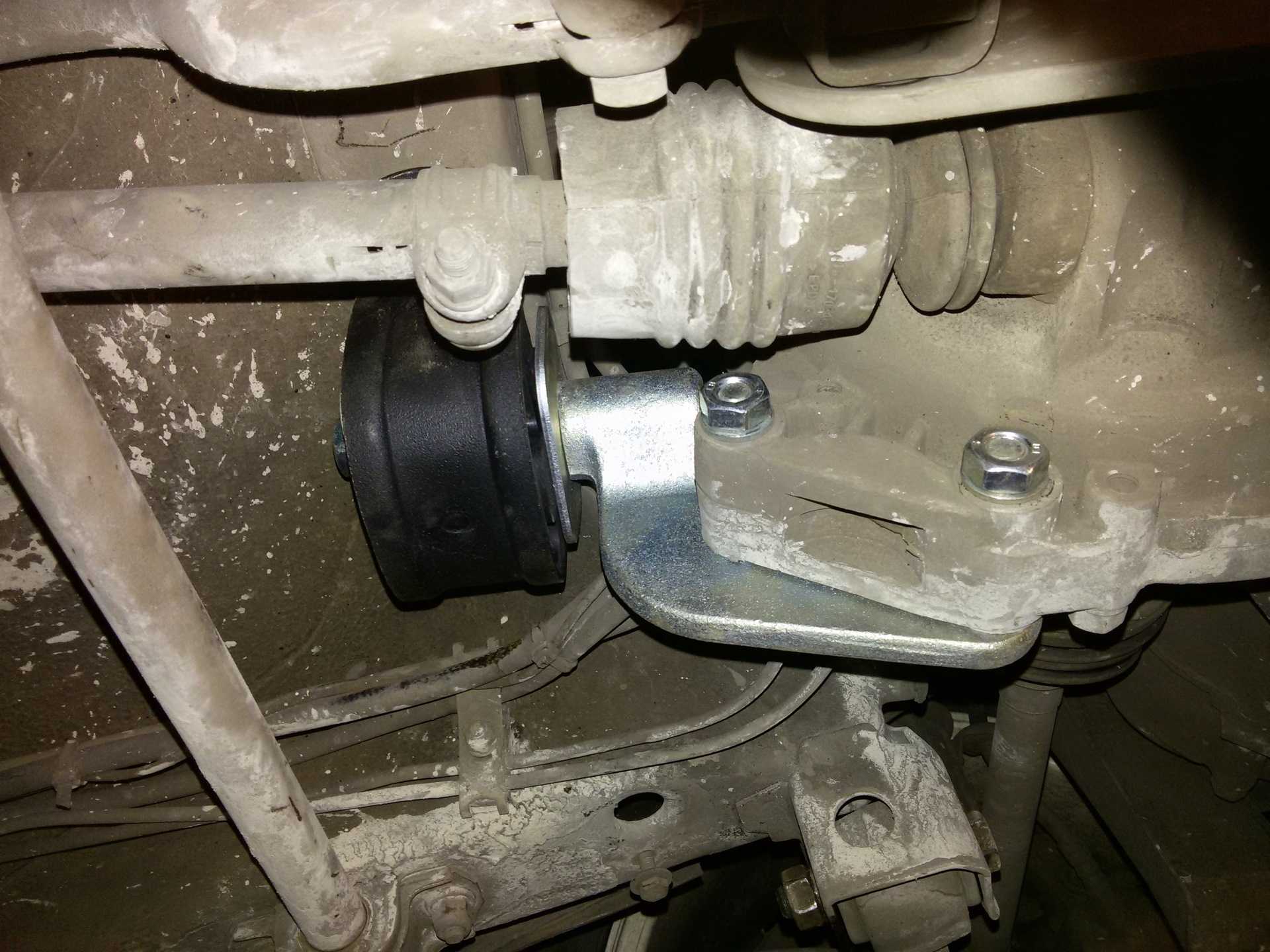

замена дополнительный ниже подушки:

Эту опору легко удалить, сначала нужно снять картер с нижней части машины, а затем у вас будет полный доступ к ниже Опора (Подушка), она крепится к одному болту и к болту, который идет с гайкой, чтобы выкрутить обычный болт, вам просто нужно взять гаечный ключ, а затем полностью открутить его, но для того, чтобы выкрутить болт. При доставке гайки необходимо удерживать два ключа и удерживать гайку одним ключом (или наоборот болтом), а другой. болтом (или наоборот гайкой), и после этой операции опору можно снято с машины.

Заметка! Тот же болт, который идет с гайкой, отмечен стрелкой и расположен в правом углу фотографии чуть выше, новая опора (Подушка) устанавливается в порядке, обратном снятию, при установке нужно будет нажимать на двигатель с помощью руки, чтобы отверстия соединились и болты можно было повернуть, и поэтому закрепите подушку самостоятельно!

замена Дополнительная верхняя подушка:

Эту подушку также нелегко снять, она точно так же крепится на одном болте с помощью вращающейся гайки (эта гайка обозначена зеленой стрелкой на маленькой фотографии и, самое главное, когда вы откручиваете болт, не потеряйте эту гайку , обязательно сохраните его) и на другом болте, но только в конце которого закручивается нормальная гайка (приблизительное положение этой гайки обозначено синей стрелкой и показан красный болт), когда эти два болта удалены, вы можете удалить верхнюю опору и заменить ее на новую.

READ Как Проверить Пробег На Хонда Цивик

Дополнительное видео: Если вы вдруг захотите понять, какие подушки обычно устанавливаются на 16-ти клапанных автомобилях десятого семейства и семейства Приоратов, и если вы вдруг задаетесь вопросом, как их можно отличить друг от друга, посмотрите видео ниже:

Заметка! Всегда помните одно, сразу снимайте несколько подушек крепления двигателя, ни в коем случае не рекомендую (только если вы его не снимаете), в в противном случае, когда все подушки сняты, двигателю просто нечего будет прикрепить к корпусу, за исключением того, что если одна подушка снята, а вы решили удалить другую, чтобы вы могли положить их обе, мы также не рекомендуем делать это, поэтому потом будет сложнее комбинировать подушки из отверстия для болта, лучше всего менять их одну за другой и перемещать сразу после замены других, если это так, и их необходимо заменить!
