Ускорительный насос карбюратора ВАЗ 2109 (Солекс) для разгона

Ускорительный насос карбюратора ВАЗ 2109, (в данном случае «Солекс») — дополнительная механическая топливоподающая система, которая обеспечивает принудительную подачу бензина во время открытия дроссельных заслонок. Ускорительный насос карбюратора ВАЗ 2109 не зависит от расхода воздуха через диффузоры.

Для чего необходима вспомогательная топливоподающая система? Все дело в том, что в первую секунду, после резкого нажатия на педаль газа, к цилиндрам доходит лишь часть поданной карбюратором топливной смеси. Ускорительный насос карбюратора ВАЗ 2109 обеспечивает необходимое количество горючей смеси в цилиндрах уже на первой секунде разгона.

Описание конструкции

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками.

Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25–35 °С.

Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

ВАЗ 2109 – автомобиль отечественного производства, который является усовершенствованием ВАЗ 2108. Эти два автомобиля существенно отличаются, но некоторые компоненты были позаимствованы. ВАЗ 2109 сразу завоевал интерес у покупателей. Главным плюсом автомобиля то, что в обслуживании он прост, запасные части доступны, сам автомобиль имеет приемлемую цену.

Хотя в данное время этот автомобиль снят с производства, но на дорогах нашей страны он встречается, довольно, часто, поэтому в автосервисах требуются специалисты, способные проводить качественный ремонт ВАЗ 2109.

Целью данной работы является углубление и систематизация знаний по ремонту и техническому обслуживанию системы питания и датчика давления масла ВАЗ 2109.

Для выполнения этой цели необходимо решить ряд задач:

– рассмотреть назначение, устройство и принцип работы системы питания и датчика давления масла,

– рассмотреть основные неполадки и виды износа деталей системы питания и датчика давления масла,

– составить алгоритм последовательности ремонта и технического обслуживания системы питания и датчика давления масла,

– рассчитать себестоимость ремонта системы питания и датчика давления масла,

– выполнить практическую часть работы – стенд «разборка датчика давления масла.

ВАЗ 21099 Иммобилайзер Лада

Описание системы

Система иммобилайзера состоит из пассивного приемоответчика (для взаимного опознавания), смонтированного в головке ключа автомобиля, и антенного блока «Smartra» (Smart Transponder Antenna).

Блок «Smartra» включает в себя встроенную индуктивную антенну и электронные схемы, соединенные с выключателем зажигания. Блок «Smartra» соединен с блоком управления двигателем специальной линией связи.

Такой способ управления блоком «Smartra» является наиболее целесообразным, т.к. запуском двигателя управляет блок управления двигателем.

Рис. 7.77. Блок-схема антенного блока иммобилайзера

Принцип действия системы блока управления двигателем

Блок управления двигателем производит опознавание ключа зажигания с помощью специального кодирующего алгоритма, действующего параллельно в приемоответчике. Запуск двигателя возможен только при совпадении результатов действия алгоритма. В блоке управления двигателем хранятся данные всех приемоответчиков, прилагаемых к автомобилю.

Блок управления двигателем и блок «Smartra» сообщаются между собой по специальной линии связи. Блок управления двигателем устанавливает связь по линии К либо с блоком «Smartra», либо с другими устройствами (например, с проверочным прибором при техническом обслуживании) путем включения мультиплексора и запуска специальных процедур связи. Мультиплексор является частью аппаратного обеспечения блока управления двигателем. Блок «Smartra» осуществляет связь через приемоответчик, встроенный в ключ зажигания. Связь осуществляется на радиочастоте 125 кГц. Блок «Smartra» установлен на выключателе зажигания рядом с рамочной приемо-передающей радиоантенной. Принимаемый рамочной антенной радиочастотный сигнал преобразуется блоком «Smartra» в сообщения для серийной связи, а принимаемые от блок управления двигателем сообщения преобразуются в радиочастотный сигнал, передаваемый через антенну на приемоответчик.

Блок «Smartra» не производит опознавания приемоответчика или вычисления алгоритма кодирования. Он представляет собой усовершенствованный интерфейс, который преобразует получаемый на радиочастоте поток данных от приемоответчика в последовательность сообщений, выдаваемых на блок управления двигателем, и наоборот.

Приемоответчик – типа «Hitag2» с усовершенствованным алгоритмом кодирования. При программировании ключа в приемоответчик вводятся специальные данные автомобиля, которые записываются его запоминающим устройством. Процедура записи – одноразовая, поэтому содержимое памяти приемоответчика изменить невозможно. Данные вводятся в виде цепочки в 9 байт, составляемой на заводе-изготовителе. Содержимое памяти приемоответчика делится на две цепочки, которые носят название «опознаватель» и «пароль ключа».

После этого программирования память приемоответчика блокируется и ее содержимое невозможно считать или изменить. Приемоответчик переходит из состояния «чистый» в состояние «запрограммированный».

Кроме того, каждый приемоответчик имеет собственный идентификационный номер IDE в 32 бит. Номера IDE приемоответчиков не повторяются. Номер IDE вводится на заводе-изготовителе и может только считываться.

Опознаватель и пароль ключа не передаются от блока управления двигателем на приемоответчик или обратно. Передаются только результаты действия алгоритма кодирования. По результату кодирования вычислить специальные данные автомобиля почти невозможно.

Для программирования ключей или иных целей блок управления двигателем соединяется с проверочным устройством, в качестве которого может служить заводской тестер для технического обслуживания, используемый на сервисных станциях. Связь осуществляется по протоколу линии К блока управления двигателем.

Устройство карбюратора Солекс

Карбюратор солекс имеет несколько моделей, а именно, это:

Основной модификацией такой марки карбюраторов является СОЛЕКС 21083. У этой модели самое маленькое сечение диффузора. По строению все модели Солекса одинаковые, есть лишь некоторые отличия (для разных марок и моделей авто своя модификация). Поэтому настройка солекса всех моделей одинакова.

Тип карбюратора Солекс относится к эмульсионному. Он устанавливается только на машины с двигателями с бексонтактным зажиганием.

Устройство солекса:

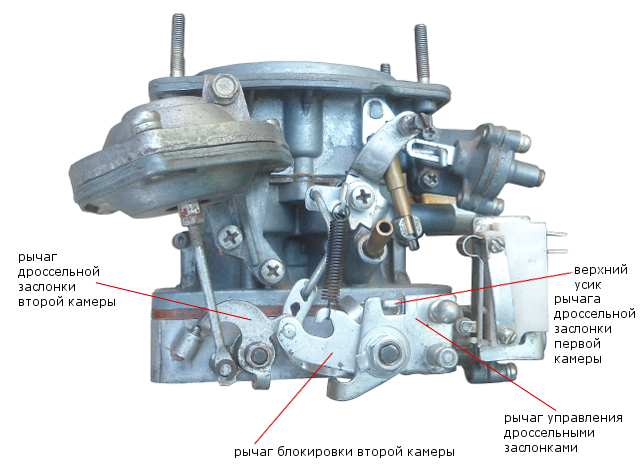

• две камеры с дроссельными заслонками;
• дозировочная система камер;
• переходные системы для обоих камер;
• система холостых оборотов только для первой камеры.

Классификация Солекс карбюраторов по комплектации:

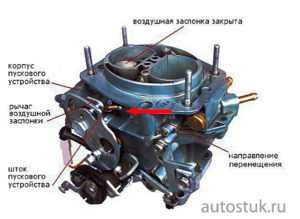

1. Система пускового устройства типа полуавтомат.
2. Ускорительный насос карбюратора.
3. Экономайзер режимов по мощности.

Как правильно установить электромагнитный клапан (ЭМК) в карбюратор

Как правильно установить электромагнитный клапан (ЭМК) в карбюратор

На примере установки электромагнитного клапана в карбюратор Солекс 2108 (21081, 21083) автомобилей ВАЗ 2108, 2109, 21099.

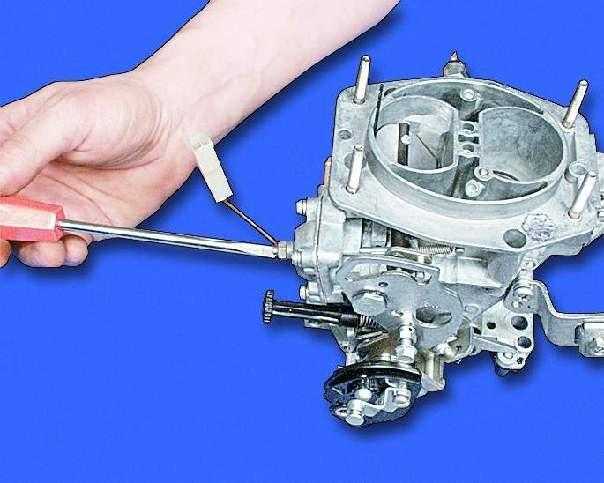

ЭМК устанавливается в карбюратор Солекс путем вворачивания его в верхнюю часть («крышку»). Для вворачивания используется рожковый ключ на «13».

Особенности установки ЭМК карбюратора Солекс 2108 (21081, 21083)

У этой казалось бы простой процедуры есть свои особенности и «подводные камни». При заворачивании необходимо добиться такого положения клапана в «крышке» при котором соединение клапан-крышка будет герметично и топливный жиклер СХХ (системы холостого хода карбюратора) будет наиболее эффективно пропускать топливо. В таком случае не будет «подсасываться» лишний воздух в карбюратор и обеднять топливную смесь. Правильное положение топливного жиклера СХХ в топливном канале «крышки» карбюратора обеспечит бесперебойную подачу топлива в двигатель на режиме холостого хода.

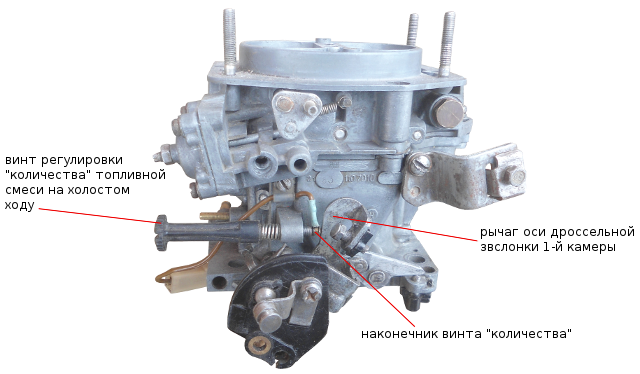

Если клапан установлен неправильно, лишний воздух обедняет топливную смесь на режиме холостого хода. Обороты холостого хода двигателя начинают «плавать», двигатель «троит». Отрегулировать обороты ХХ путем вращения регулировочных винтов становится затруднительно.

Как правильно установить ЭМК в карбюратор Солекс

— Заворачиваем электромагнитный клапан в «крышку» карбюратора

Заворачиваем рукой до упора, но не усердствуя слишком.

— Прогреваем двигатель до рабочей температуры (80-90 гр)

Если холостой ход отсутствует, то прогреваем на «подсосе».

— Заворачиваем клапан ключом по часовой стрелке

Работу проводим на работающем прогретом двигателе, с полностью открытой воздушной заслонкой карбюратора.

Порядок заворачивания клапана такой: перемещаем ключ на сантиметр-два по часовой стрелке, снимаем наконечник провода с клапана. Двигатель заглох? Нет? Надеваем провод. Опять перемещаем ключ на сантиметр-два и снимаем провод. Не глохнет? Еще раз надеваем и поворачиваем ключ. Повторяем процедуру до тех пор, пока двигатель не начнет глохнуть. После чего клапан можно отвернуть немного назад до появления устойчивых оборотов холостого хода.

Все, клапан установлен в карбюратор Солекс правильно и двигатель работает ровно.

— Электромагнитный клапан (ЭМК) является элементом системы ЭПХХ карбюратора Солекс, которая отвечает за работу двигателя автомобиля на принудительном холостом ходу (ПХХ), когда водитель сбрасывает «газ» или автомобиль движется накатом с включенной передачей, или при переключении передач.

Помимо этого он является элементом системы холостого хода карбюратора. В его наконечник вставлен топливный жиклер СХХ.

Чем отличается инжектор от карбюратора

В карбюраторе в ходе рабочего цикла формируется насыщенная воздушно-топливная смесь, которая необходима двигателю для работы. В двигатель при этом поступает равное количество смеси, вне зависимости от того, на скольких оборотах в конкретный момент работает «сердце» автомобиля. В связи с этим системой потребляется большое количество топлива и, следовательно, окружающая среда излишне загрязняется выхлопными газами.

При использовании инжекторных систем в двигатель подаётся обеднённая воздушно-топливная смесь в дозировке, рассчитанной центральным блоком управления. Точная дозировка позволяет существенно сократить расход, обеспечить экономию средств и снизить объём вредных выбросов в атмосферу.

Использование инжектора позволяет в современных проектах добиться увеличения мощностей двигателя до 10% и модернизировать динамические свойства машины. Инжектор не подвержен воздействию перепадов температур, он не замерзает в холодный осенне-зимний период и не перегревается в летнюю жару. Однако инжектор более «придирчив» к качеству горючего, чем карбюратор.

При этом стоит о карбюратор низкокачественным топливом также не рекомендуется, чтобы избежать серьёзных проблем с ходовой частью. Он может быть неприхотлив в обслуживании, по сравнению с инжектором, но только при условии, что водитель заправляет авто исключительно качественным горючим. В суровых российских реалиях такие системы подвержены частым поломкам в результате использования бензина низкого качества. К плюсам в такой ситуации стоит отнести возможность самостоятельно провести ремонт и доступную стоимость запчастей для агрегата.

Инжектор, напротив, ломается реже и в целом более надёжен, но его ремонт представляет собой сложную процедуру. Провести диагностику без специального сервисного оборудования не представляется возможным, а замена узлов может потребовать серьёзных капиталовложений.

Источник

Чем «Солекс» отличается от «Озона» и «Вебера»

Основное отличие карбюраторов «Солекс» от устройств предыдущих семейств заключается в возможности его установки на поперечно расположенные силовые агрегаты поплавковой камерой вперёд. Такой вариант монтажа позволил исключить переобеднение топливной смеси при вхождении автомобиля в поворот, подъёме, а также при резком ускорении.

Кроме этого, «Солекс» имеет абсолютно другую конструкцию поплавковой камеры. У него она двухсекционная, что позволяет использовать устройство как на переднеприводных автомобилях, так на машинах классической компоновки.

Карбюраторы «Солекс» отличаются надежностью и ремонтопригодностью

Основные неисправности Солекс

Почти все неисправности связаны со старением деталей и засорению каналов плохо отфильтрованным или некачественным бензином, а также мусором из воздуха, проходящим через дефектный воздушный фильтр:

• перелив топлива через неисправный клапан поплавковой камеры, двигатель плохо пускается в горячем состоянии, из глушителя идёт чёрный дым;
• загрязнение жиклёров главной дозирующей системы, мотор теряет тягу, плохо пускается, стреляет в глушитель или воздушный фильтр;
• потеряна герметичность диафрагм пусковой системы, ускорительного насоса или экономайзера;
• общее загрязнение карбюратора при использовании некачественного топлива или попадании в него воды, теряется мощность, затруднён пуск;
• изношены дроссельные заслонки, невозможно отрегулировать холостой ход, провалы в переходных режимах;
• неплоскостность нижнего фланца вследствие перетяга гаек, подсос воздуха, пропадание холостого хода и мощности;
• засорение ускорительного насоса, провалы при разгоне;
• засорена переходная система второй камеры, провалы на средних режимах разгона.

Часто карбюратор обвиняется в проблемах, создаваемых системой зажигания или газораспределительной механикой двигателя. Поэтому заниматься этим технически сложным прибором следует в последнюю очередь, убедившись в полной исправности всех прочих систем.

Работа карбюратора

Во многих ВАЗах основным типом двигателей являются карбюраторные модели. Основная задача карбюратора в такой конструкции — создавать воздушно-топливную смесь при помощи целого ряда механизмов и деталей.

Система подачи топлива довольно сложна, из-за наличия множества элементов, поэтому не каждый автомобилист сможет найти причину поломки. Довольно часто проблемой становится поломанный ускорительный насос карбюратора ВАЗ.

Из-за его поломки могут наблюдаться следующие эффекты:

• двигатель работает хуже, особенно при разгоне;
• значительно увеличиваются затраты топлива;
• неконтролируемое ускорение автомобиля при нажатии на газ;
• возникновение так называемого провала во время нажатия на газ.

Провал — эффект, который возникает после нажатия на педаль, в результате чего механизм срабатывает позже чем нужно.

Сам ускорительный насос включается для дополнительной подачи топлива в систему после резкого нажатия педали газ, поскольку к цилиндрам доходит лишь часть бензина из-за резкой смены режима. Исправный насос компенсирует недостачу при резком старте автомобиля, тем самым создавая нормальный рабочий ритм всех механизмов.

Как проверить эту деталь на исправность?
