Активное рулевое управление afs: устройство и принцип работы

Основы настройки перепускного клапана гидроусилителя руля

Перепускной клапан в гидроусилителе руля предназначен для контроля давления гидравлической жидкости в системе и обеспечения безопасности при перегрузках. Правильная настройка этого клапана позволяет обеспечить комфортное управление автомобилем и максимальную эффективность работы системы.

Для настройки перепускного клапана необходимо следующее оборудование:

Оборудование	Описание
Манометр	Измеряет давление гидравлической жидкости
Калибратор	Позволяет настроить желаемое давление
Прессостат	Обеспечивает контроль давления в системе

Процесс настройки перепускного клапана включает следующие шаги:

Установите манометр в систему гидроусилителя руля, соединив его с клапаном.
Запустите двигатель и дайте ему прогреться до рабочей температуры.
Поверните руль в крайнее положение и удерживайте его в этом положении.
При помощи калибратора установите желаемое давление в системе, согласно рекомендациям производителя автомобиля.
Следите за показаниями на манометре и прессостате, чтобы убедиться, что давление поддерживается в заданных пределах.
Если необходимо, отрегулируйте клапан, поворачивая регулировочный винт для достижения нужного давления.
Повторите настройку в других крайних положениях руля и проверьте стабильность давления.

После завершения настройки перепускного клапана рекомендуется проверить работу гидроусилителя руля на практике, проведя тест-драйв. Если у вас возникнут проблемы с управлением автомобилем или несоответствие давления в системе указанным параметрам, обратитесь к профессионалам для предотвращения возможных повреждений и обеспечения безопасности на дороге.

Принцип работы гидравлического клапана

Гидравлический клапан основан на принципе регулирования потока жидкости в гидросистеме. Он состоит из нескольких основных компонентов, каждый из которых выполняет определенную функцию. Рассмотрим принцип работы гидравлического клапана более подробно.

Один из ключевых компонентов гидравлического клапана — это элемент управления, который определяет, когда и насколько открывать или закрывать клапан. Этот элемент может быть представлен в виде специального поршня или шарика, который перемещается внутри клапана.

Когда давление жидкости достигает определенного значения, элемент управления реагирует и начинает перемещаться. При перемещении элемента управления изменяется геометрия клапана, что приводит к изменению проходного сечения и, следовательно, к изменению потока жидкости через клапан.

Принцип работы гидравлического клапана основан на балансе сил давления и пружинного усилия. Когда давление жидкости достигает определенного уровня, силы давления преодолевают пружинное усилие и клапан открывается, позволяя жидкости пройти через него. Когда давление снижается или достигает заданного уровня, пружина возвращает элемент управления в исходное положение, закрывая клапан и ограничивая поток жидкости.

Принцип работы гидравлического клапана зависит от его типа и назначения. Существует множество различных типов гидравлических клапанов, таких как дроссельные, предохранительные, регулирующие и другие, каждый из которых имеет свои особенности и применение в гидросистемах.

Важно отметить, что правильная настройка и установка гидравлического клапана играют важную роль в его эффективности и надежности. Ошибки при установке или неправильная настройка могут привести к неправильной работе гидросистемы или даже к поломке оборудования

Поэтому необходимо обращаться к специалистам, чтобы правильно выбрать и установить гидравлический клапан, а также настроить его в соответствии с требованиями конкретной гидросистемы.

ГУР или ЭУР: преимущества и недостатки усилителей рулевого управления

Конструкция системы AFS объединяет планетарный редуктор и систему управления.

Планетарный редуктор служит для изменения скорости вращения рулевого вала. Он устанавливается на рулевом валу. Планетарный редуктор включает солнечную шестерню, блок сателлитов и коронную (эпициклическую) шестерню. На входе рулевой вал соединен с солнечной шестерней, на выходе – с блоком сателлитов.

Эпициклическая шестерня имеет возможность вращения. При неподвижной шестерне передаточное число планетарного редуктора равно единице и рулевой вал передает вращение напрямую. Вращение эпициклической шестерни в одну или другую сторону позволяет увеличить или уменьшить передаточное число планетарной передачи, чем достигается изменение передаточного отношения рулевого механизма. Вращение шестерни обеспечивает электродвигатель, соединенный с ее внешней стороной посредством червячной передачи.

Для реализации функций системы активного рулевого управления создана система управления. Электронная система управления включает входные датчики, электронный блок управления и исполнительные устройства.

Входные датчики предназначены для измерения параметров работы системы и преобразования их в электрические сигналы. Система AFS в своей работе использует датчики положения электродвигателя, суммарного угла поворота, угла поворота рулевого колеса, датчики системы динамической стабилизации (скорости вращения автомобиля вокруг вертикальной оси и вертикального ускорения). Датчик суммарного угла поворота рулевого механизма может не устанавливаться, в этом случае угол рассчитывается виртуально на основании сигналов других датчиков.

Электронный блок управления принимает сигналы от датчиков, обрабатывает их и в соответствии с заложенным алгоритмом формирует управляющие воздействия на исполнительные устройства. Электронный блок управления имеет соединение и осуществляет взаимодействие с другими системами автомобиля: Servotronic, динамической стабилизации DSC, управления двигателем, доступа в автомобиль.

В роли исполнительного механизма системы AFS выступает электродвигатель. Он обеспечивает вращение эпициклической шестерни планетарного редуктора. Электродвигатель оборудован аварийным электромагнитным фиксатором, блокирующим червячную передачу. В исходном положении передача заблокирована. При подаче тока на электродвигатель, срабатывает электромагнит, и фиксатор, преодолевая усилие пружины, освобождает ротор электродвигателя. При возникновении неисправности в системе AFS, прекращается подача тока на электродвигатель, фиксатор блокирует червячную передачу.

Возникновение неисправностей в системе сопровождается срабатыванием сигнальной лампы на панели приборов. При этом на информационном дисплее появляется сообщение системы самодиагностики.

Как самостоятельно переделать на МТЗ рулевое на дозатор

самостоятельно заменить руль с измерительным блоком на МТЗ можно с помощью специальных приспособлений. Эта замена помогает улучшить работу системы управления автомобилем.

Устройство и принцип действия дозатора

В конструкцию дозирующего насоса входят такие элементы, как:

золотник гидрораспределителя;
гильза клапана;
обратный клапан;
противоударное устройство;
штырь;
регулировочный винт;
центрирующий пружинный механизм;
уплотнительное кольцо змеевика;
устройство для удаления грязи;
упорный подшипник;
предохранительный клапан;
крышка;
статор дозатора;
карданный вал;
ротор;
крепежный болт;
сливная линия;
сливная линия.

Элементы противовакуумного клапана позволяют масляной жидкости перемещаться в гидравлическую систему цилиндров в случае аварии.

Ударные клапаны нужны для регулирования уровня давления в магистралях.

Принцип работы устройства:

Этот механизм действует на систему управления трактором.
Насосный элемент начинает подавать топливо в гидроцилиндр, тем самым улучшая работу оператора.
Если нет влияния на систему управления, положение ТРК остается нейтральным, он пропускает топливо прямо в выхлопную систему.

Как установить

Чтобы поставить трамблер на старинный МТЗ своими руками, нужно подготовить следующие механизмы:

скобка;
рулевая тяга;
гидроцилиндр рулевого управления;
гидравлический бак.

Порядок установки дозатора:

Снимите гидроусилитель рулевого управления.
Снимите ручки управления и снимите пластины с багажника.
Снимите уплотнительные кольца и крышки.
Выньте катушки.
Заменить изношенные подшипники и установить бачок.
Разберите червяк автомобиля.
Установите вал дозирующего механизма на место червяка.
Прикрутите дозатор к необходимой рейке.
Закрепите все элементы крепежными болтами.
Проверить насосный механизм на предмет повреждений и дефектов.
Установите механизм в систему гидроусилителя.
Заменить блокировку гидроусилителя рулевого управления блокируемым дифференциалом.
Подключите механизм. Схема подключения есть в руководстве пользователя МТЗ.
Проверить объем масла и рабочей жидкости.
Запустите блок питания и проверьте работу ТРК.

Этот механизм нельзя устанавливать на автомобили с максимальной скоростью движения более 50 км / ч.

Регулировка

Дозатор настраивается следующим образом:

необходимо разобрать сам механизм, не снимая сошки.
Затем зажмите нижнюю часть в тисках с помощью фитингов и опустите.
слить оставшуюся рабочую жидкость необходимо в специальную емкость.
Затем поверните вал гаечным ключом.
Вручную надавите на вал катушки и поверните сошку. Если осевой зазор отсутствует, необходимо отрегулировать подшипники осевого типа.
необходимо расправить регулировочную гайку в пазах в картере.
Специальным ключом поверните гайку по часовой стрелке, пока не исчезнет зазор между механизмами.
Затем измерьте крутящий момент на валу катушки с помощью динамометра. Полученный показатель не должен превышать 1 кгс.
Затем вставьте буртик фиксирующей гайки в паз.
Раскачивая конструкцию сошки, определите, есть ли зазор между элементами зубчатой системы. При необходимости удалите его. Для этого нужно разобрать сошку и отрегулировать зазор отверткой.

Перед регулировкой дозирующего насоса слейте всю топливную жидкость и ослабьте контргайку оси шарнира.

Техническое обслуживание дозирующего насоса

В процессе эксплуатации ГОРУ, насос дозатор подвергается повышенному давлению, а его рабочие части испытывают сильные механические нагрузки. В результате происходит износ деталей, и агрегат выходит из строя. Признаками неполадки насоса-дозатора являются произвольное вращение рулевого колеса или при его вращении, колеса не реагируют. Заметив отклонения в работе рулевого управления, необходимо сразу провести диагностику всех частей механизма, включая узлы дозирующего насоса. Нельзя проводить осмотр без инструкции по ремонту данной техники, потому как существует особый регламент по выполнению диагностических процедур.

После выявления неполадки одной из деталей насоса дозатора, нужно произвести качественный ремонт или замену. Чаще всего приходится менять уплотнительные компоненты, такие как сальники, прокладки, резиновые кольца. В запасе следует иметь полный ремкомплект для всего гидрообъемного рулевого механизма, а особенно для узлов дозировочного насоса. Не редко повреждаются подшипники, валы, а также части гидромотора. С наличием ремкомплекта, понимая устройство и принцип работы ГРУ, ремонт обойдется в разы дешевле.

Диагностика может показать и худший из вариантов — выход из строя насоса дозатора без возможности восстановления. В этом случае придется покупать и устанавливать другой агрегат. Не следует рассматривать аналоги НД, лучше установить именно тот тип насоса, который стоял ранее. Как правильно подключить насос дозатор? Дело не легкое, и нужно неукоснительно следовать инструкциям по установке. Правильный выбор дозирующего насоса и грамотный монтаж обеспечит надежное рулевое управление в будущем. Эффективность поворота техники будет стабильной в независимости от условий, но для правильного монтажа понадобится немало времени на обучение.

Выявление неисправности и ремонт насоса дозатора:

https://youtube.com/watch?v=1AfrY7Md8tk

Электрический усилитель руля

Данная система состоит из электродвигателя, механической передачи и системы управления. Особенность устройства – создание дополнительного усилия во время поворота руля, с помощью специального электрического привода. Во многих современных авто установлен именно такой усилитель.

Принцип действия основан на работе целого ряда датчиков, которые следят за положением руля и усилием, которое прилагает водитель транспортного средства. При получении определенного сигнала от системы, датчик передает его в блок управления, где происходит обработка сигнала и его передача к электромотору, помещенному в рейку рулевого колеса.

Особенность электрического усилителя руля заключается в том, что он обеспечивает идеальную управляемость автомобиля при движении на любых скоростях, резком возвращении колес в среднем положении или их удержании на этом месте.

Преимущества электрического усилителя:

заключаются в компактности, экономии топлива, простоте настройки и возможности регулирования, минимальном энергопотреблении, а также отсутствии гидравлических магистралей.

Из недостатков можно выделить:

вероятный отказ или отключение системы при возникновении внештатных ситуаций. Подобные неполадки вполне вероятны, в случае серьезных сбоев в работе блоков управления, плохом контактном соединении или при снижении напряжения в бортовой сети машины. В случае, если происходит сбой, на приборной панели должна загореться соответствующая лампа об имеющейся неисправности.

Профилактика — залог здоровья

Качественное масло для системы гидроусилителя, как целые пыльники для рулевой рейки, — маст хэв. Это не только рабочее тело, которое передает давление, — масло защищает от коррозии, смазывает, отводит тепло от металлических элементов системы.

Любое масло, даже самое крутое и дорогое, со временем теряет физические и химические свойства, потому что работает с высокими температурами, загрязняется и просто стареет. Когда оно в стотысячный раз циркулирует по своему маршруту, пользы от него уже маловато. Поэтому специалисты советуют менять масло ГУР:

в условиях форс-мажора — если разгерметизировалась система;
планово — каждые 45-60 тысяч километров или раз в 1-2 года, в зависимости от стиля вождения и условий эксплуатации.

Чтобы насос работал правильно и эффективно, не нужно ничего сверхъестественного — только внимание и уход:

следите за уровнем и качеством масла — заглядывайте в бачок хотя бы раз в 15 тысяч километров. Без масла металлические элементы банально изнашиваются механически — появляются заусенцы, задиры и царапины, уплотнители рассыхаются, и в конце-концов насос заклинит.

Изношенное рабочее зеркало насоса ГУР

вовремя меняйте масло, заливайте жидкость для ГУР, которая строго соответствует по допускам, от проверенных производителей;
если вы понимаете, что с насосом что-то не так, езжайте в специализированный автосервис. Не стоит заливать присадки, герметики и другие “ремонтные” жидкости.

Насос гидроусилителя руля, как и любой другой агрегат автомобиля, работает долго и исправно, если за ним правильно ухаживают. Не ленитесь проходить ТО, вовремя менять масло, используйте качественные комплектующие и доверяйте автомобиль только квалифицированным мастерам.

О неисправностях и их причинах

Помпа гидроусилителя ломается редко, в большинстве случаев это спровоцировано неправильной эксплуатацией или аварийными ситуациями. Выход из строя возможен в таких случаях:

попадание в гидросистему посторонних предметов, химических примесей, мусора;
нарушение герметичности системы и последующим снижением уровня жидкости;
использование некачественных расходников или несоответствующих инструкции;
загустение масла.

Для профилактики специалисты настоятельно рекомендуют проверять уровень и состояние масла в системе, герметичность соединений, проходимость патрубков хотя бы раз в месяц.

Выход ГУР из строя может определить самостоятельно даже водитель с небольшим стажем. На это указывает:

«тугой» руль на холостых и малых оборотах;
специфический звук при повороте рулевого колеса;
подтекание масла;
увеличенный люфт.

В общем, качество управления автомобилем снижается, что довольно ощутимо во время совершения маневров.

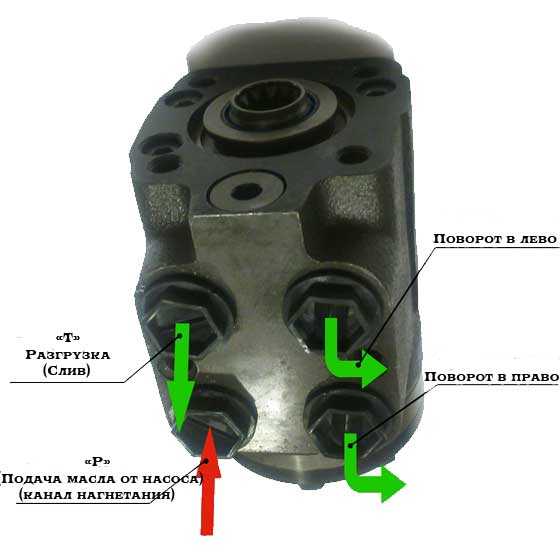

Устройство и схема подключения дозировочного насоса

На современных тракторах устанавливают различные дозирующие насосы, но все они идентичны по конструкции. В комплект любого насоса-дозатора входят три агрегата:

гидрораспределитель;
гидромотор;
блок с клапанами.

Три этих агрегата образуют единый блок, который установлен на нижней части рулевой оси. Соединяются с гидроцилиндром и подающем насосом посредством маслопроводов. Насосы дозаторы различаются по типу этих агрегатов, а именно гидрораспределителя и гидромотора.

Распределитель НД представлен производителем в виде шиберного клапана с множеством проточек и канальцев. Соединен с рулем напрямую, в результате чего, малейшее рулевое вращение для гидрораспределителя служит пусковым сигналом. Задвижка вращается вокруг поперечной оси, и распределяет масло, нагнетающееся подающим насосом.

Когда рулевое колесо находится в положении прямо, задвижка находится в такой позиции, что рабочая жидкость с питающего насоса проходит через блок с клапанами и отправляется в маслобак. В этот момент колеса стоят прямолинейно, без какой-либо погрешности. Поворачивая руль в одну из сторон, происходит смещение шибера и жидкость направляется в гидромотор. Из гидромотора она передается в гидравлические цилиндры. Гидромотор по-другому называют качающий узел, он бывает аксиально-поршневым или планетарным.

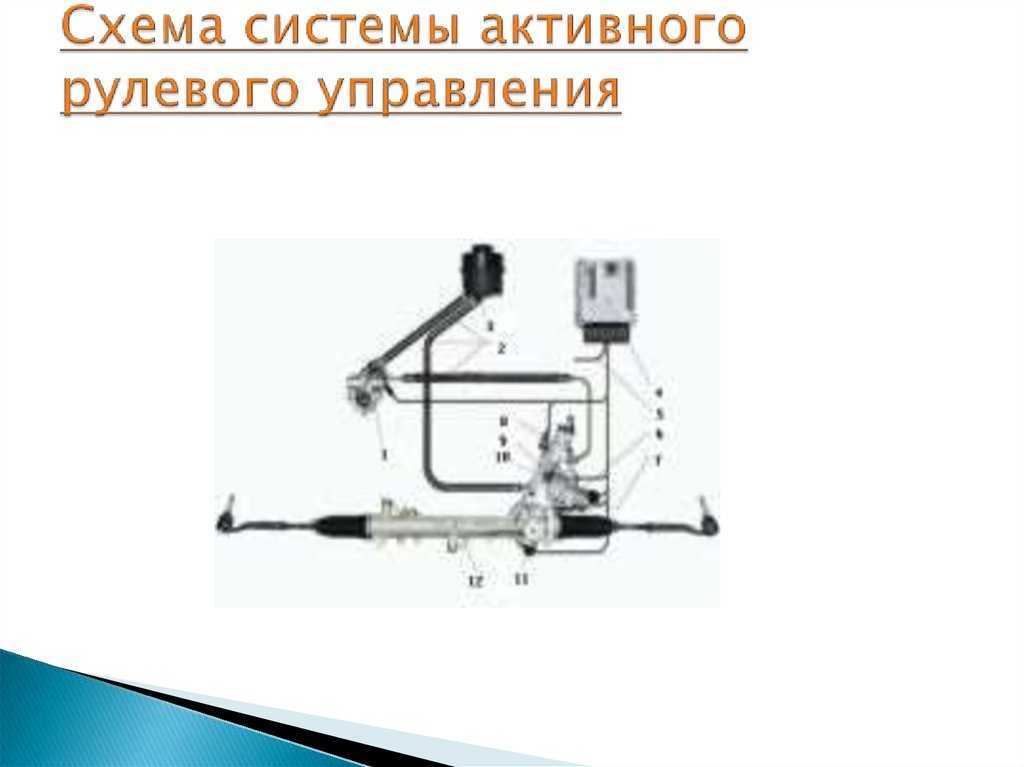

Устройство активного рулевого управления

Устройство системы активного рулевого управления не самое простое и одновременно объединяет в себе несколько других систем безопасности. Все же специалисты выделяют основные детали, которые отвечают за поворот колес и стабилизацию, остальные механизмы считаются вспомогательными, в том числе и подруливание задних колес. Среди основных механизмов можно назвать рулевую рейку, датчики, блок управления, непосредственно сам руль и рулевые тяги. Теперь же рассмотрим подробней, какую функцию выполняет каждая из деталей.

Весь процесс срабатывания механизма активного рулевого управления начинается с входных датчиков. Независимо от модели автомобиля они предназначены для снятия разных параметров. Например, датчики угла поворота руля, положение электродвигателя, датчики суммарного угла поворота, а так же датчики динамической стабилизации автомобиля. Хотя, последнее время перестают использовать датчик суммарного поворота, снимая информацию с других датчиков автомобиля.

Получив необходимую информацию с датчиков, она поступает в электронный блок управления (ЭБУ). Можно сказать, что это сердце всей системы и благодаря ему, ведется управление всеми механизмами активного рулевого управления. Задача ЭБУ не сложная, принять сигналы, обработать и передать на исполнительные устройства. Больше всего электронный блок активного рулевого колеса взаимодействует с электроусилителем руля, системой управления двигателем и системой динамической стабилизации автомобиля.

После обработки информации сигналы подаются на рулевую рейку, точней электродвигатель рулевой рейки. За счет чего система может самостоятельно решать насколько повернуть рейку в ту или иную сторону. Сам же электродвигатель вращает коронную шестеренку, в результате чего меняется передаточное отношение механизмов. Что касается рулевого колеса и рулевых тяг, то они выполняют те же функции, что и в обычном управлении автомобилем.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла – значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Правильная настройка полуавтомат сцепления для оптимальной работы механизма

Для того чтобы полуавтомат сцепления работал эффективно и без сбоев, необходимо правильно его настроить и подобрать оптимальные параметры. В этом разделе мы рассмотрим основные шаги по настройке полуавтомат сцепления.

1. Проверка и регулировка иглы полуавтомат сцепления

Первым шагом при настройке полуавтомат сцепления является проверка и регулировка иглы. Для этого необходимо установить автомобиль на подъемник или использовать специальные устройства для поддержания автомобиля на определенной высоте.

После установки автомобиля на подъемник, необходимо поднять переднюю часть автомобиля и установить кронштейн на задней части сцепления. Затем следует снять заднюю часть коробки сцепления и проверить иглу на наличие износа или повреждений.

Если игла имеет щербины или другие повреждения, она должна быть заменена на новую. В противном случае, можно провести регулировку иглы с помощью специального инструмента.

2. Проверка и регулировка давления в полуавтомат сцеплении

Вторым шагом при настройке полуавтомат сцепления является проверка и регулировка давления. Для этого необходимо использовать манометр и специальный насос для подачи необходимого давления в сцепление.

Перед проведением проверки и регулировки давления, следует установить регулятор давления, который обычно расположен на трубопроводе сцепления. Регулятор давления необходимо настроить на оптимальное значение, которое обеспечит надежную работу полуавтомат сцепления.

3. Проверка и регулировка высоты полуавтомат сцепления

Третьим шагом при настройке полуавтомат сцепления является проверка и регулировка высоты. Для этого необходимо использовать специальные инструменты и приставку к подъемнику.

Проверка и регулировка высоты полуавтомат сцепления позволяет определить оптимальное расстояние между полуавтомат сцеплением и поверхностью дороги. Если высота сцепления недостаточная, то это может привести к пробуксовке колес или поломке механизма. Слишком большая высота также может привести к неоптимальной работе сцепления.

4. Проверка и регулировка рабочего хода полуавтомат сцепления

Четвертым шагом при настройке полуавтомат сцепления является проверка и регулировка рабочего хода. Для этого необходимо использовать специальный инструмент и приставку к подъемнику.

Проверка и регулировка рабочего хода позволяет определить оптимальное расстояние, на котором происходит сцепление и разъединение механизма. Если рабочий ход недостаточный, то это может привести к прерывистой работе механизма или поломке. Слишком большой рабочий ход также может привести к неоптимальной работе сцепления.

5. Проверка и регулировка силы зажима полуавтомат сцепления

Пятый шаг при настройке полуавтомат сцепления является проверка и регулировка силы зажима. Для этого необходимо использовать динамометр и специальные приспособления.

Проверка и регулировка силы зажима позволяет определить оптимальную силу, с которой происходит зажим механизма. Если сила зажима недостаточная, то это может привести к проскальзыванию сцепления и прерывистому движению автомобиля. Слишком большая сила зажима может привести к поломке, износу и перегреву механизма.

Следуя этим шагам, можно настроить полуавтомат сцепления для оптимальной работы механизма и обеспечить его долговечность и надежность.

Ремонтируем насос ГУРа самостоятельно

Стрелками показаны основные элементы системы

Главная задача гидроусилителя руля (ГУРа) — облегчить управление автомобилем

Кроме того, ГУР компенсирует удары при движении по неровной дороге и, что самое важное, при проколе переднего колеса ГУР снижает вероятность ДТП. Основной элемент ГУРа — насос, который, как и любой другой агрегат, может выйти из строя по следующим причинам:

Уровень жидкости ГУР понижен из-за утечки в трубопроводе или в бачке.
В систему ГУР попали посторонние примеси.
Жидкость ГУР длительное время не менялась и полностью выработала свой ресурс.
На стенках трубопроводов со временем возникли наслоения, затрудняющие циркуляцию жидкости, что ведёт к быстрому перегреву насоса.
В системе трубопроводов появилась одна или несколько воздушных пробок.

Регулировка ГУР МТЗ-80 Выполняем правильно

Конструктивные особенности устройства гидроусилителя руля. Основные этапы правильной настройки усилителя.

Гидравлическая система рулевого управления в тракторах МТЗ позволяет значительно снизить усилия, необходимые для управления транспортным средством, делая этот процесс более комфортным и удобным. Сегодня мы поговорим о том, что это за комплекс, его конструктивных особенностях и основных способах регулирования.

Гидроусилитель рулевого управления – назначение и конструктивные особенности

Таким образом, гидроусилитель рулевого управления является промежуточным элементом, который создает гидравлическую и механическую связь между ведущими колесами и рулевым колесом трактора, функция которого заключается в повышении маневренности транспортного средства во время движения и уменьшении усилий, прилагаемых для поворота рулевого колеса рулевое колесо. Угол поворота управляемых колес в этом устройстве прямо пропорционален углу поворота самого рулевого колеса.

Система гидроусилителя рулевого управления включает в себя следующие компоненты:

Бак для рабочей жидкости, используемой в системе;
Насос высокого давления, подающий масло в ТРК;
Насос-дозатор с золотниками для подачи масла в силовой цилиндр;
Силовой цилиндр с поршнем, который вращает рулевой вал пропорционально углу поворота.

Стоит отметить, что и сам гидроусилитель руля, и механизм рулевого управления размещены в едином корпусе, который находится прямо перед радиатором трактора и закрывается сверху своим облицовочным кожухом.

Установка распределителя и затяжка сферической винтовой гайки:

1 — шариковая гайка; 2 — стиральная машина; 3 — бегунок; 4 — шайбы монтажные; 5 — болты.

Усилитель руля:

1 — пробка; 2 — клапанная крышка; 3 — винт регулировки клапана; 4 — червяк; 5 — болт крепления регулировочной втулки; 6 — регулировочная втулка; 7 — сектор; 8 — орех грецкий; 9 — рельс; 10 регулировочный болт; 11 — крышка верхняя; 12 — орех грецкий; 13 — сливной фильтр; 14 — редукционный клапан; 15 — регулирующий клапан; 16 — катушка датчика блокировки дифференциала; 17 — маховик регулирующего клапана; 18 — сошки; 19 — гайка сошки; 20 — сливная пробка; 21 — вращающийся вал; 22 — корпус; 23-ж / д остановка; 24 — прокладки регулировочные; 25 — шток, 26 — поршень; 27 — передняя крышка цилиндра; 28 — упорный подшипник; 29 — стиральная машина; 30 — шариковая гайка; 31 — катушка.

Список необходимых деталей:

1. Кронштейн МТЗ для установки гидроцилиндра изготавливаем самостоятельно.
2. Кронштейн ТНВД для МТЗ HSS
3. Тяга МТЗ с КУ для гидроцилиндра 1220-3003010
4. Левый рычаг рулевой МТЗ с ЧПУ 72-2308075-01
5. Правый рулевой рычаг МТЗ с ЧПУ 72-2308074
6. Гидроцилиндр рулевого управления МТЗ ЦС 50-3405215 (укомплектован шпильками и штуцерами для подключения трубок высокого давления.)
7. Насос-дозатор МТЗ для подключения рулевого вала
8. Гидравлические шланги высокого давления с коленом ниже L-90 градусов. (4 шт.) Арматура МТЗ — 4 шт
9. Гидравлический бак

Основные принципы регулировки полуавтомат сцепления

Для эффективной работы полуавтомат сцепления необходимо правильно настроить его параметры. В этом разделе мы рассмотрим основные принципы регулировки полуавтомат сцепления, которые помогут достичь наилучшей производительности и долговечности системы.

1. Проверка уровня масла и его замена

Перед началом регулировки полуавтомат сцепления необходимо убедиться, что уровень масла находится в пределах допустимых значений. В случае необходимости следует произвести замену масла и смазочной жидкости.

2. Настройка давления в гидравлической системе

Важным шагом при регулировке полуавтомат сцепления является настройка давления в гидравлической системе. Оно должно быть установлено в соответствии с рекомендациями производителя и зависит от характеристик автомобиля и условий эксплуатации.

3. Регулировка фрикционных дисков

Для оптимальной работы полуавтомат сцепления необходимо правильно настроить фрикционные диски. Это может быть сделано путем изменения натяжения пружин или положения дисков в механизме.

4. Проверка и регулировка толкателей

Толкатели являются важной частью полуавтомат сцепления и должны быть правильно настроены. Они должны обеспечивать необходимое усилие и ход для надежного соединения и разъединения компонентов сцепления

5. Проверка и регулировка датчиков

Датчики полуавтомат сцепления играют важную роль в его работе и должны быть правильно откалиброваны. Необходимо проверить и при необходимости отрегулировать датчики для обеспечения точности и надежности работы системы.

Неправильная настройка и регулировка полуавтомат сцепления может привести к проблемам с его работой, а также сократить срок его службы

Поэтому регулировка должна производиться с особым вниманием к деталям и в соответствии с рекомендациями производителя

Диагностика неисправностей ГУРа

Выявить неполадки с насосом достаточно просто

Вот основные признаки, на которые необходимо обратить внимание:

Водителю требуется значительно больше усилий для того, чтобы повернуть руль при движении на небольшой скорости. Ещё больше усилий требуется, если автомобиль стоит и двигатель работает на холостых оборотах. Но после разгона эти проблемы исчезают.
При повороте руля появляется характерный скрип, который хорошо слышен даже в кабине.
Подшипник ГУР на холостых оборотах начинает издавать тонкий свист, который может пропадать при наборе скорости.
При выезде со стоянки на асфальте видны пятна жидкости ГУР, а на самом насосе и трубопроводах видны характерные потёки.

Как выявить проблемы с полуавтоматическим сцеплением?

Полуавтоматическое сцепление — это важная часть автомобиля, которая позволяет водителю легко переключаться между передачами без необходимости использования сцепления вручную. Однако, как и любая другая часть автомобиля, полуавтоматическое сцепление может столкнуться с проблемами и требовать технического вмешательства. Вот несколько признаков, которые могут указывать на проблемы с полуавтоматическим сцеплением:

1. Проблемы с переключением передач

Если вы замечаете, что переключение передач стало затруднительным или неплавным, это может быть признаком проблемы с полуавтоматическим сцеплением. Возможно, вам нужно будет заменить сцепление или отрегулировать его настройки.

2. Шумы и вибрации

Если при переключении передач вы слышите шумы или ощущаете вибрации, возможно, в системе полуавтоматического сцепления есть проблема. Проверьте, не потрескались ли поверхности сцепления, не вышел ли из строя подшипник или не образовалась ли изношенность. В таком случае, вам потребуется заменить соответствующие детали.

3. Затруднения при включении Neutral (Нейтральный режим)

Если вам сложно переключить полуавтоматическую трансмиссию в режим Neutral (Нейтраль), это может быть признаком проблемы с полуавтоматическим сцеплением. Это может быть связано с неправильной настройкой сцепления или изношенными деталями. В этом случае, советуем обратиться к профессиональному механику для проверки и ремонта.

4. Ошибки или предупреждения на приборной панели

Если на приборной панели вашего автомобиля появляются ошибки или предупреждения, связанные с полуавтоматическим сцеплением, это также может указывать на проблемы с этой системой. Не игнорируйте данные сообщения и советуем обратиться к сервисному центру для их проверки и устранения.

Важно осознавать, что проблемы с полуавтоматическим сцеплением могут влиять на общую безопасность и функциональность автомобиля. Если вы обнаружите любые признаки проблемы, рекомендуется незамедлительно обратиться к квалифицированному специалисту, который сможет провести диагностику и ремонт системы полуавтоматического сцепления
