Как правильно регулировать свет фар nissan almera n16

Фары Альмера Н16: замена, снятие, регулировка, ПТФ, противотуманные

Большим преимуществом Ниссан Альмера Н16 является то, что на них установлен не ремень ГРМ, который нужно менять через 50-60 тыс. км пробега, а цепь. Она обеспечивает надежную работу газораспределительного механизма, пока автомобиль не проедет более 150-200 тыс. км. Цепь может лишь сместиться и растянуться, она никогда не порвется, поэтому клапана не пострадают.

Менять цепь ГРМ нужно как, и ремень, согласно рекомендациям производителя. Но бывают моменты, когда бортовой компьютер выдает ошибку 0330, 0340, что указывает на датчики положения двух валов: коленчатого и распределительного. Причиной ошибки является смещение фаз с датчика этих валов. Точную диагностику можно сделать с помощью осциллографа.

Вопрос-ответ:

Какой тип лампы подходит для замены фар на Nissan Almera?

На Nissan Almera можно использовать лампы типа H16 или H17 для замены фар. Оба типа ламп имеют одинаковую цокольную площадку, но различаются по конструкции и яркости.

Каким образом можно заменить фары на Nissan Almera?

Для замены фар на Nissan Almera необходимо снять защитный пластиковый кожух, отвернуть крепежные винты и отсоединить разъемы проводов

Затем следует осторожно вытащить старую лампу и установить новую. После этого необходимо проверить работу фар и правильность их установки

Как произвести регулировку фар на Nissan Almera?

Для регулировки фар на Nissan Almera нужно найти регулировочные болты на задней стороне фар. Они обычно расположены в верхней или боковой части фары. С помощью отвертки необходимо поворачивать регулировочные болты до достижения нужного положения фар. Затем следует проверить работу фар и их положение на дороге.

Какое оборудование необходимо для замены и регулировки фар на Nissan Almera?

Для замены и регулировки фар на Nissan Almera потребуется отвертка соответствующего размера, подходящие лампы типа H16 или H17, а также ключи или гаечный ключ для откручивания крепежных винтов. Также может понадобиться фонарь для освещения рабочей области и проверки работоспособности фар.

Как часто необходимо заменять и отрегулировать фары на Nissan Almera?

Рекомендуется заменять фары на Nissan Almera при первых признаках неисправности, таких как плохая яркость света или стекло фары, покрытое внутренним конденсатом. Частота регулировки фар зависит от условий эксплуатации и может варьироваться, однако рекомендуется проверять их положение на дороге регулярно.

Регулировка фар и ПТФ Almera Classic

› Almera › Almera Classic Регулировка фар – необходимая процедура, без проведения которой внешние световые приборы автомобиля будут работать некорректно. В результате увеличивается риск дорожно-транспортного происшествия. Что представляет собой корректировка головной оптики на Ниссан Альмера Классик? Как правильно отрегулировать ближний и дальний свет, а также противотуманные фары на этом авто? Об этом пойдет речь в представленной ниже статье.

Как часто и зачем регулировать фары?

Длительная эксплуатация автомобиля по дорогам с некачественным покрытием приводит к нарушению настроек производителя по части приборов наружного освещения. Пучки света от головной оптики приобретают отличную от нормальной направленность. Фары светят либо слишком высоко, либо слишком низко.

Если регулировка сбита, возникают такие последствия:

• водитель напрягает глаза, чтобы увидеть неосвещенную часть дороги (в итоге появляется усталость);
• происходит ослепление водителя и пассажиров встречного транспорта;
• повышается вероятность дорожно-транспортного происшествия, поскольку на плохо освещенной обочине можно не разглядеть препятствие или человека.

Стоит иметь в виду, что электронная корректировка приборов внешнего освещения не дает нужного эффекта. Пучок света регулируется только в направлениях «верх-низ» за счет смены угла наклона оптики. Первоочередная задача приводов – менять угол наклона с учетом загруженности автомобиля, а не производить корректную регулировку.

Регулировка головной оптики на Ниссан Альмера Классик понадобится в следующих случаях:

• налицо разная направленность светового потока от правой и левой фары (к примеру, одна светит вниз, другая вверх);
• водители встречных ТС постоянно включают дальний, что говорит об их ослеплении;
• если производился ремонт или замена блока осветительных приборов;
• после ДТП, когда удар пришелся на переднюю часть авто;
• при смене колесного диска и резины на другой размер;
• после смены передних пружин подвески;
• если производится монтаж противотуманок.

Простая смена лампочки не требует корректировки освещения на Альмера Классик. Другое дело, если меняется тип осветительного прибора, к примеру, монтируются светодиодные фары.

Что надо сделать перед регулировкой?

Корректное положение головной оптики предполагает, что перед регулировкой будут созданы оптимальные для проведения работы условия. Необходимо выполнить следующие действия:

• найти ровную и горизонтальную площадку с вертикальной стеной (в качестве варианта – подъезд к гаражным воротам);
• освободить автомобиль от посторонних предметов для достижения снаряженной массы (нужны заводские инструменты, аптечка, запаска);
• скорректировать давление в шинах в соответствии с нормой для автомобиля Альмера Классик (в зависимости от размеров установленных колес);
• очистить фары с помощью специальной жидкости (на спиртовой основе);
• довести до полного объема топливный бак, емкость для омывателя фар, заполнить расширительный бачок антифризом (до уровня);
• нарисовать на стене (воротах) схему регулировки фар;
• обработать регулировочные винты жидкостью WD-40.

Как отрегулировать фары ближнего света Ниссан Альмера?

Теперь мы перейдем к той части, которая вас больше всего беспокоит в этой статье, как отрегулировать ближний свет своего ниссан альмера? Этот параметр может показаться немного сложным, но если вы будете придерживаться инструкций, вы сможете сделать это без особых проблем.

Подготовка к установке ближнего света Nissan Almera

Прежде всего, вам нужно будет настроить свой автомобиль, чтобы настроить фары ближнего света в хороших условиях, вот что нужно сделать:

• Поставьте автомобиль на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
• Тщательно проверяйте давление в шинах.

• Убедитесь, что ручка регулировки высоты фонарей установлена ​​на 0.

• Попробуйте сделать это с половиной полного бака.
• Уберите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.

Настройка фар ближнего света его Nissan Almera

Как только ваш автомобиль будет на месте, вы включите свой ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный разрез) посередине балки, которая будет проецироваться на стену. Убедитесь с помощью уровня, что обе части крестовины прямые. Затем отодвиньте свой автомобиль на расстояние от 7 до 10 метров. Для остальной части процесса вот простые шаги, которых нужно придерживаться:

• Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашего Nissan Almera (они почти всегда отмечены, и те, что сверху, должны регулировать вертикаль, а те, что сбоку, регулируют горизонтальность регулировки).
• Используйте ткань или что-нибудь еще, чтобы скрыть свет, на котором вы не производите манипуляции.
• Используя винты для горизонтальных манипуляций, у вас должна получиться самая прочная часть балки, которая должна быть немного правее вертикальной линии, отмеченной на стене.
• Что касается вертикальной регулировки, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
• После завершения убедитесь, что настройка ближнего света вашего Nissan Almera постоянна на дороге, не отказывайтесь от проверки того, что он ездил, иногда он может двигаться.

Если вы хотите отрегулировать противотуманные фары на своем Nissan Almera, ознакомьтесь с содержанием нашей статьи на эту тему.

Если вам нужно больше руководств по Nissan Almera, перейдите на наш Nissan Almera категория.

Из чего состоит стеклоочиститель на ниссан альмера классик

1. Все работы проводятся только при выключенном аккумуляторе.
2. Подбирается под нужный номинал.
3. Ни в коем случае нельзя ставить проволоку или другой металлический предмет (скрепку). В случае замыкания пострадает вся электросистема транспорта (что чревато дорогостоящим ремонтом).

Схема блока предохранителей Под первым пунктом понимается специальный механизм съемного типа. Он включает в себя штифт с креплениями. Детали прикреплены друг к другу специальным адаптером — у каждого производителя собственный, но определяющий, насколько надежна конструкция в целом. По-другому её называют трапецией.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

Восстановление отражателя фары Nissan Almera N16

Вот фото авто без бампера и левой фары. Красота.

Следующий этап — отделение стекла от фары. Тут ничего сложного как оказалось нету. Находим коробку, в идеале нужно, что бы фара помещалась вдоль и поперёк, но у меня была только одна коробка, в которую фара еле помещалась по диагонали. Далее вырезаем место для фена и кладём туда фару (я использовал обычный домашний фен, так как строительного нема) и получается вот такая конструкция:

Дальше с помощью отвертки отделяем стекло

Это и есть отражатель, если сравнить его с отражателем дальнего света, то он немного отличается по цвету) Наша задача — это отличие сделать минимальным.

Далее берём клей (я клеил секундой, но можно поэксперементровать и с другими клеями), наносим клей на отражатель, ждем секунд 10-15 пока чуть подсохнет и клеим фальгу. Я клеил обычную из продуктового магазина. на можно попробовать и специальную для кальяна. она толще и нагреваться будет дольше и скорее всего выгорать тоже будет дольше. В итоге получилось вот что:

Всё собрал в обратной последовательности. Бампер посадил на новый саморез, держится хорошо.

Но на этом я останавливаться не буду, сейчас занимаюсь поиском отражателя от ВАЗ 2110 с линзовой фарой. Читал, что отражатель почти подходит на альку.

https://www.drive2.ru/l/8971700/, https://www.drive2.ru/l/288230376152271346/, https://www.drive2.ru/l/6474508/,

Замена ламп ниссан альмера (g15), 2021 – 2021

Информация актуальна для моделей Ниссан Альмера G15 2021, 2021, 2021, 2021, 2021, 2021, 2021 года выпуска.

Лампы, применяемые на авто
Наименование	Тип
Лампа дальнего света фары	HB3
Лампа ближнего света фары	Н11
Лампа передних габаритных огней	W5W
Лампа передних указателей поворота	PY21W
Лампа бокового указателя поворота	WY5W
Лампа противотуманной фары	H8
Лампа освещения салона	W5W
Лампа дополнительного стоп-сигнала	Светодиоды (LED)
Лампа фонаря освещения номерного знака	W5W
Лампа заднего противотуманного фонаря	P21W
Лампа освещения багажника	W5W
Лампа стоп-сигнала/заднего габаритного огня	P21/5W
Лампа фонаря света заднего хода	W16W
Лампа задних указателей поворота	PY21W

Для замены ламп в блок-фаре выполните следующие операции.

1. Откройте капот.2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.3. Для замены лампы ближнего света нажмите на фиксатор колодки жгута проводов и отсоедините колодку от цоколя лампы.4. Поверните корпус лампы против часовой стрелки…

5. …и извлеките лампу из отражателя.6. Вставьте новую лампу в отражатель, закрепите ее, повернув по часовой стрелке, и присоедините к ней колодку жгута проводов.7. Для замены лампы дальнего света нажмите на фиксатор колодки жгута проводов и отсоедините колодку от цоколя лампы8. Поверните корпус лампы против часовой стрелки

9. …и извлеките лампу из отражателя.10. Вставьте новую лампу в отражатель, закрепите ее, повернув по часовой стрелке, и присоедините к ней колодку жгута проводов.

11. Для замены лампы габаритного огня нажмите на фиксатор колодки жгута проводов и отсоедините колодку от патрона лампы.

12. Поверните патрон лампы габаритного огня против часовой стрелки и извлеките его из блок-фары.13. Извлеките из патрона бесцокольную лампу.14. Вставьте в патрон новую лампу и установите патрон на место.

 15. Для замены лампы переднего указателя поворота нажмите на фиксатор колодки жгута проводов и отсоедините колодку от патрона лампы.16. Поверните патрон лампы указателя поворота против часовой стрелки…17. …и выньте его из корпуса блок-фары.18. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона19. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы в противотуманной фаре выполните следующие операции.1. Снимите передний подкрылок.2. Поверните лампу против часовой стрелки…3. …и выньте ее из отражателя.4. Отожмите фиксатор крепления колодки жгута проводов и отсоедините колодку от лампы противотуманной фары.5. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом фонаре указателя поворота выполните следующие операции1. Подденьте фонарь специальной пластиковой монтажной лопаткой, сдвиньте вперед по направлению движения автомобиля…2. …и извлеките его из отверстия в переднем крыле.3. Отожмите фиксатор крепления колодки жгута проводов и отсоедините колодку от патрона лампы.4. Поверните патрон против часовой стрелки и выньте его из корпуса фонаря.5. Выньте бесцокольную лампу из патрона.6. Вставьте новую лампу в патрон, а патрон в корпус фонаря,7. Установите боковой фонарь указателя поворота в порядке, обратном снятию.

Для замены ламп стоп-сигнала/заднего габаритного огня, света заднего хода и заднего указателя поворота, установленных в наружной секции заднего фонаря, выполните следующие операции.1. Снимите наружную секцию заднего фонаря и отведите ее от кузова на длину подсоединенных проводов.2. Поверните патрон лампы стоп-сигнала/ заднего габаритного огня против часовой стрелки…3. …и извлеките патрон с лампой из корпуса фонаря.4. Выньте бесцокольную лампу из патрона5. Установите новую лампу в патрон, а патрон в наружную секцию заднего фонаря

6. Аналогично замените лампу света заднего хода.

7. Для замены лампы заднего указателя поворота поверните патрон лампы против часовой стрелки…8. …и извлеките патрон с лампой из корпуса фонаря.9. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона.

10. Установите новую лампу в порядке, обратном снятию.Для замены лампы заднего габаритного огня, установленной во внутренней секции заднего фонаря, выполните следующие операции.1. Откройте крышку багажника.2. Снимите обивку крышки багажника.3. Поверните патрон лампы против часовой стрелки…4. …и извлеките патрон с лампой из корпуса фонаря.5. Выньте бесцокольную лампу из патрона.6. Установите новую лампу в порядке, обратном снятию.

Видео инструкция по замене лампы ближнего света

Как заменить лампу ближнего света на Nissan Almera Classic (Ниссан Альмера Классик)

Как правило, срок службы автомобильных ламп ближнего света зависит от условий эксплуатации. При постоянном движении с включенным ближним светом, лампы конечно же будут перегорать чаще. Поэтому последние несколько лет некоторые из владельцев предпочитают ставить ДХО (дневные ходовые огни). Они позволяют передвигаться по городу в светлое время суток с выключенным ближним светом, что продлевает срок службы ламп.

Какая лампа ближнего света у Альмера Классик и какую выбрать

В ближнем свете на Nissan Almera Classic установлена галогенная лампа H7 12v55w. Как правило завод изготовитель комплектует автомобиль лампами фирм Philips или Osram. Эти лампы обеспечивают отличное освещение дороги для безопасного движения.

Какую лампу выбрать в ближний на Альмеру Классик?

В зависимости от ваших предпочтений. Если вы хотите приобрести стандартные лампы, тогда можно взять либо PHILIPS H7-12-55 +30% Vision или H7 Osram 12v55w стандарт или +30. Если вам не хватает света, можно задуматься о покупке ламп с увеличенной яркостью. Эти лампы будут освещать дорогу лучше, но имеют меньший срок службы.

• Лампа PHILIPS H7-12-55 +30% Vision (Германия) цена от 250 руб
• Лампа BOSCH H7-12-55 Day Time Long Live (Германия) цена от 250 руб
• Лампа NARVA H7-12-55 (Германия) цена от 180 руб
• Лампа OSRAM H7-12-55 (Германия) цена от 200 руб
• Лампа OSRAM H7-12-55 +30% Super (Германия) цена от 250 руб

Если мало света, можно приобрести следующие лампы:

• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED Лампы с увеличенной яркостью цена за комплект от 1300 руб
• BOSCH H7-12-55 +90% так же лампы повышенной яркости цена за комплект от 1700 руб
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К считаются одними из самых ярких в линейке такого вида ламп цена от 1400 руб

Если не хотите тратиться, можно выбрать и дешевые лампы

• Лампа МАЯК H7-12- 55 цена от 90 руб
• Лампа ДиаЛУЧ H7-12- 55 цена от 90 руб

Инструкция по самостоятельной замене ламп в ближнем свете на Альмере Классик

Добраться до ламп ближнего света не составит труда, нам не потребуется снимать ни фару ни бампера.

Левая фара

Откручиваем против часовой стрелки грязезащитный пластиковый колпак фары

Отсоединяем колодку от лампы, отщелкиваем пружинки нажав на них и отведя немного в сторону. Вставляем в гнездо новую лампу, застегиваем усы крепления лампы, одеваем колодку и закрываем пыльник обратно.

Правая фара

Как видно на фото, добраться до фары нам мешает бочок омывателя, вернее его заливное горлышко. Но его сделали съемным, поэтому его можно аккуратно снять и убрать в сторону на время замены лампы.

Для того, чтобы снять горлышко немного повернем его против часовой стрелки и тянем вверх.

Затем проделываем все те же операции что и на левой фаре.

Установка новых фар

Шаг 1: Проверьте совместимость новых фар с вашим автомобилем.

Перед покупкой новых фар для вашего Ниссан Альмера Н16, убедитесь, что они совместимы с вашим автомобилем. Обратитесь к инструкции производителя или консультанту в магазине, чтобы убедиться в правильности выбора.

Шаг 2: Подготовьте инструменты и материалы.

Прежде, чем приступить к установке, подготовьте все необходимые инструменты и материалы. Вам понадобятся: ключи для снятия старых фар, отвертки, проводка для подключения новых фар, резиновые уплотнители, если они не идут в комплекте.

Шаг 3: Отсоедините аккумулятор.

Прежде чем начать процесс установки новых фар, отсоедините аккумулятор, чтобы предотвратить возможные короткие замыкания или повреждения электрической системы во время работы.

Шаг 4: Снимите старые фары.

С помощью подходящих инструментов снимите старые фары. Отверните крепежные болты или защелки и аккуратно вытащите фары из места их установки.

Шаг 5: Установите новые фары.

Установите новые фары в место предыдущих

Обратите внимание на правильное расположение и подключение проводки. Заверните крепежные болты или защелки, чтобы надежно закрепить новые фары

Шаг 6: Подключите проводку.

Подключите проводку новых фар к соответствующим розеткам и адаптерам в автомобиле. Убедитесь, что контакты надежно и безопасно соединены.

Шаг 7: Проверьте работу новых фар.

После установки новых фар, подключите аккумулятор, включите свет в автомобиле и проверьте работу новых фар. Они должны корректно светиться и соответствовать всем требованиям безопасности на дороге.

Шаг 8: Закрепите фары.

Проверьте, что фары надежно закреплены в своем месте и отрегулируйте их положение, если необходимо. Затяните все крепежные болты до конца, чтобы фары не выпадали во время движения.

Шаг 9: Проверьте поле освещения.

После установки и закрепления новых фар, проверьте поле освещения на дороге. Убедитесь, что фары освещают дорогу равномерно и не слепят встречных водителей. Необходимо отрегулировать фары, если поле освещения не соответствует требованиям.

Шаг 10: Протестируйте фары в ночных условиях.

Наконец, проведите тестовую поездку в ночное время, чтобы убедиться в правильной работе и настройке новых фар. Если есть сомнения или проблемы, обратитесь к специалисту или авторизованному сервису для проверки и настройки фар.

Регулируем фары nissan almera n16

Добиться точной регулировки установленных на Альмера N16 фар без посещения станции ТО затруднительно. Тем не менее регулировку можно осуществить своими руками, если тщательно следовать инструкции. К процедуре нужно подготовиться.

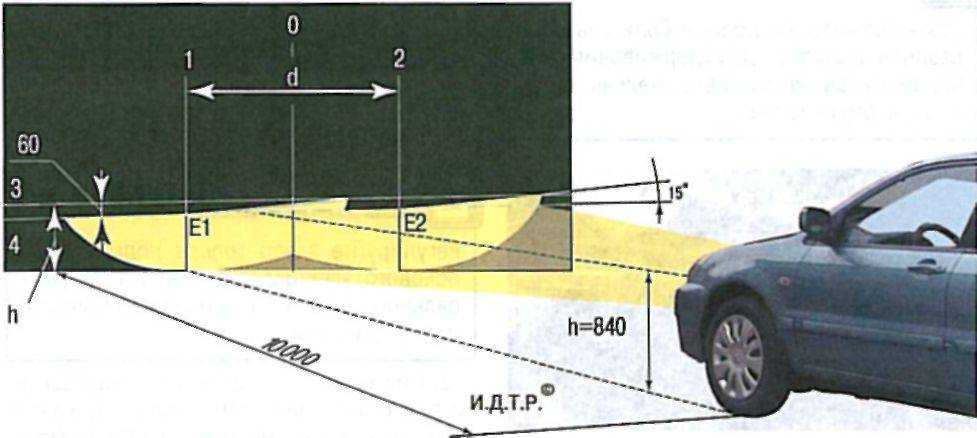

Схема разметки для регулировки фар

Шины должны быть накачаны в соответствии с требованиями, посторонний груз необходимо достать из салона и багажного отделения. Регулировочную рукоять электрического корректора нужно установить в положение «0». На месте водителя должен кто-то сидеть, или быть установлен груз.

Работы производятся в темное время на ровной площадке, рядом должны быть расположена вертикальная стена (заезд в гараж без уклона). На стене мелом делается разметка. Альмера N16 подгоняется к стене (практически вплотную), рисуются вертикальные линии (их должно быть пять — центр авто, а также ламп ближнего и дальнего света с правой и левой стороны). Горизонтальная линия соответствует уровню ближнего света, на 5 см ниже нее нужно прочертить еще одну линию.

Ниссан Альмера N16 отгоняется на расстояние 7 м от стены со схемой.

Регулировка ведется по каждой фаре в отдельности (вторая закрывается плотной бумагой).

Корректировка по вертикали осуществляется с прицелом на нижнюю линию (5-сантиметровый отступ). Корректировка по горизонтали ведется с прицелом на точку пересечения верхней горизонтальной линии с вертикалью от лампы ближнего света. Аналогично корректируется дальний свет, только с ориентацией на верхнюю линию (точка пересечения верхней горизонтальной линии с центром от лампы дальнего света). После регулировки одной фары переходят к другой.

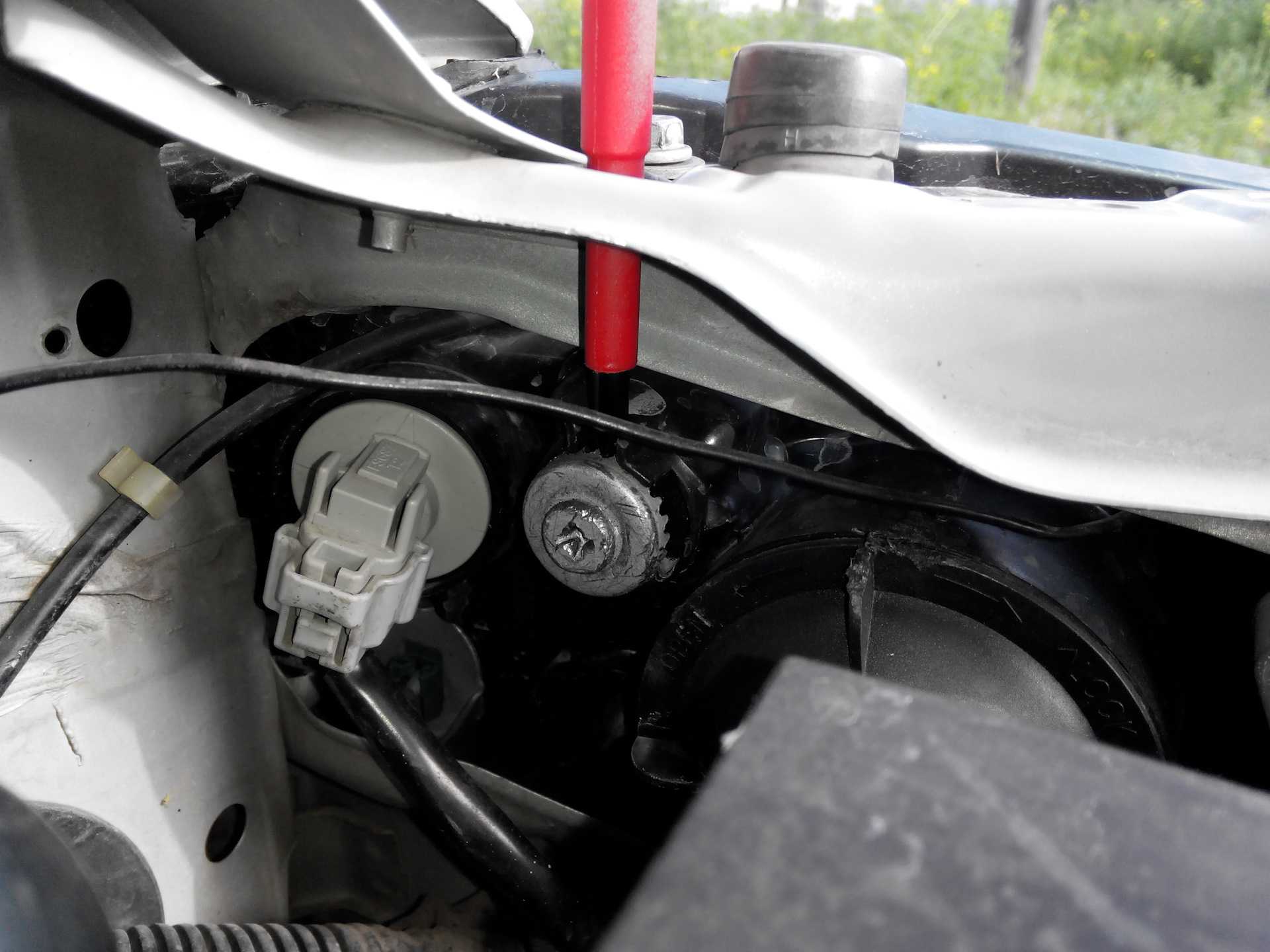

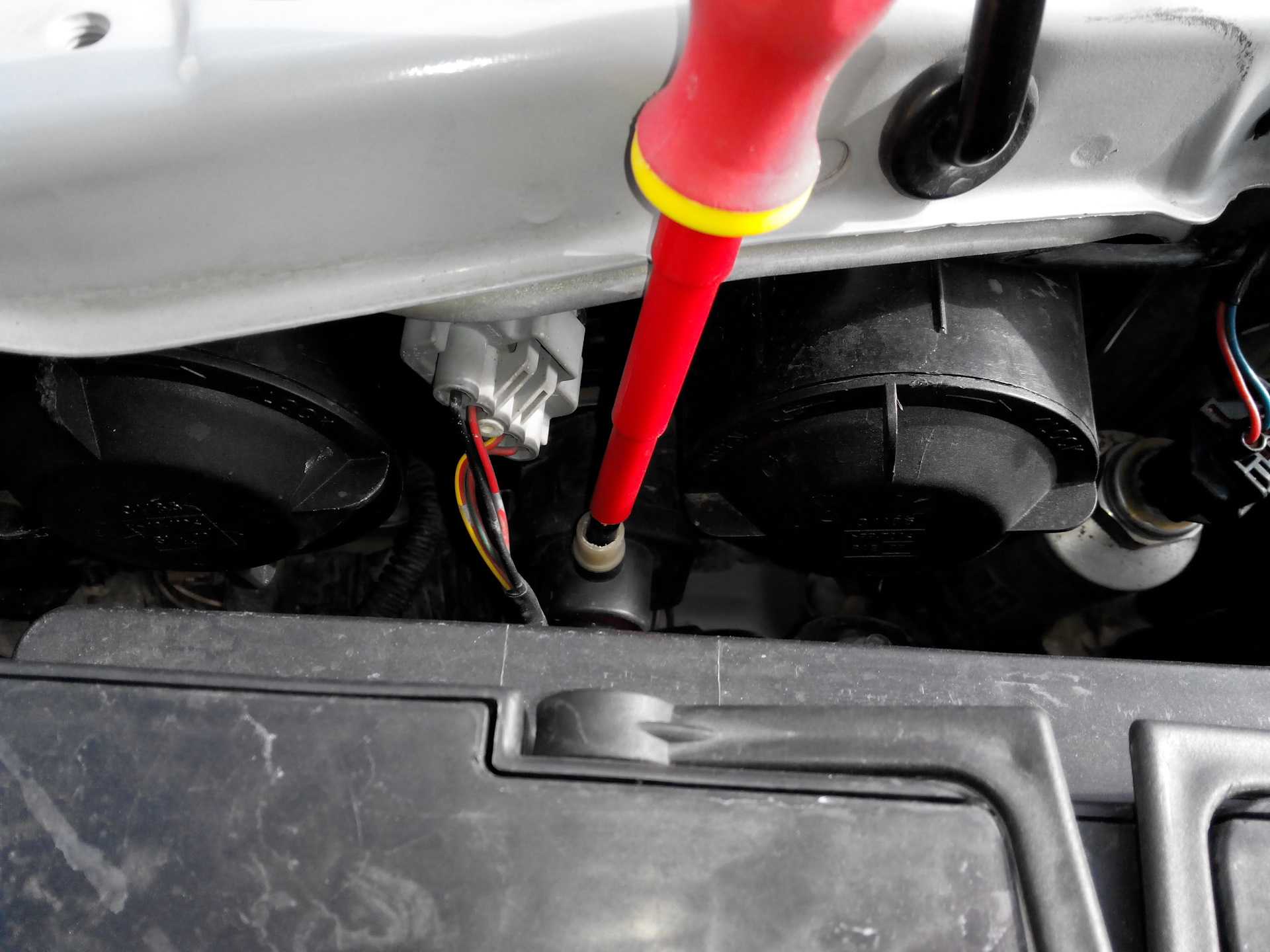

Регулировочные винты: вертикальной и горизонтальной оси (

Винт для коррекции на автомобиле Альмера N16 находятся в корректоре (для горизонтальной плоскости) и между поворотником и секцией дальнего света (для вертикальной плоскости). В зависимости от используемой оптики корректор может быть сделан под крестовую отвертку, гаечный ключ и шестигранник.

Порядок действий при настройке фар Nissan Almera N16

1. Проверьте состояние фар и регулировочных винтов

Перед началом настройки убедитесь, что фары в исправном состоянии и светят равномерно. Также проверьте, что регулировочные винты находятся в рабочем положении и не повреждены.

2. Припаркуйте автомобиль на ровной поверхности

Для точной настройки фар рекомендуется припарковать автомобиль на ровной и горизонтальной поверхности. Выключите двигатель и убедитесь, что руль находится в прямом положении.

3. Определите расстояние до стены

Выберите плоскую стену или другую вертикальную поверхность, расположенную на расстоянии около 7-10 метров перед автомобилем. Это поможет вам определить высоту и направление светового потока.

4. Включите ближний свет фар

Запустите двигатель и включите ближний свет фар. Убедитесь, что он светит равномерно и ничего не блокирует световой поток. При необходимости очистите или замените лампы.

5. Настройте высоту светового потока

С помощью регулировочных винтов, расположенных на задней стороне фар, настройте высоту светового потока. Ориентируйтесь на метки на стене – нижний край светового пятна должен быть ниже уровня наблюдателя, чтобы предотвратить ослепление других водителей.

6. Проверьте направление светового потока

Убедитесь, что световой поток фар направлен прямо и не смещается в сторону. Расстояние между центрами световых пятен должно быть равно ширине автомобиля.

7. Повторите настройку для дальнего света

Включите дальний свет и повторите шаги 5 и 6, чтобы настроить высоту и направление светового потока для дальнего света.

8. Проверьте работу фар на дороге

Наконец, протестируйте работу фар на дороге. Убедитесь, что световой поток ясно освещает дорогу впереди, а фары не ослепляют других участников движения.

Следуя этим простым шагам, вы сможете правильно настроить фары на своем Nissan Almera N16 и обеспечить безопасное вождение в темное время суток.

Как снять фару ниссан альмера классик — Ремонт и обслуживание автомобилей

Как поменять фары на Nissan Almera N16? Как отрегулировать фары? Все подробности далее.

Почему возникла необходимость поменять фары на Nissan Almera я уже рассказывал.

А сегодня я покажу как поменять фары на Nissan Almera и установить неоригинальные фары DEPO, а затем и отрегулировать фары.

В принципе ничего сложного в этом нет, и через пол-часа размеренной работы Ваш Nissan Almera будет светить новыми фарами.

Что ставить?

Фары DEPO

2151196RLDEM2 — правая фара

2151196LLDEM2 — фара левая

Оригинальные детали

26010BN67A — оригинальная правая фара

26060BN67A — оригинальная левая фара

Инструмент

Ключ на 10″

шлицевая отвертка

Процесс замены разберём на левой фаре, правая меняется аналогично.

Сначала откручиваем 2 болта крепления фары и снимаем клипсу крепления решетки радиатора.

подаем фару вперёд и вбок к внешней стороне автомобиля, выводим фару из фиксатора

Вынимаем фару из фиксатора

А вот и сам фиксатор (обведем кружком). Новую фару нужно будет установить сюда же.

Отсоединяем провода от фары. Всего 3 разъёма — один на поворотник, второй на фару и третий на электрический корректор. На последних 2х разъёмах нужно нажать на фиксатор, чтобы вытащить колодку.

Электрические разъёмы на корректоре фары (1) и на саму фару (2)

Колодка на фару

Колодка электрокорректора

С отсоединением колодки поворотника проблем не возникнет.

Сняли старую фару

Теперь нужно со старой фары извлечь все лампочки и электрический корректор. Лампочки достаются легко — поворотник просто вытаскивается из гнезда, лампы ближнего и дальнего света находятся за поворотными заглушками. В секции лампы ближнего света стоит и безцокольная лампочка габаритного огня. А для снятия электрокорректора  поворачиваем его корпус по часовой стрелке и тянем на себя и вниз

поворачиваем корректор фар и тянем за верхний край к себе

Если туго выходит, можно помочь направив вниз линзу ближнего света.

Так выглядит снятый электрокорректор

Теперь установим лампочки и корректор в новую фару

Элекрокоректор и лампочки со старой фары

Для начала откручиваем заглушку под корректор в новой фаре

Заглушка под корректор в новой фаре — откручивается плоской отверткой и вытягивается

Теперь устанавливаем корректор в обратной последовательности как снимали. Главное попасть в паз — должен быть слышен характерный щелчок. А теперь можно и лампочки установить — тут никаких сложностей нет.

Электрокорректор в новой фаре

слева стоит новая фара, а справа ещё старая — разница видна невооруженным взглядом

Остаётся установить фару на место и подключить электрические колодки к разъёмам. Проверить работоспособность и закрепить фару. При установке фары главное завести её в фиксатор на кузове. Сразу проверяем работоспособность электрокорректора — включаем свет, закрываем вторую фару и повернем ручку корректора  — световой пучок должен двигаться следом.

Мешающий элемент правой фары

После установки новых фар на Nissan Almera необходимо сделать регулировку света.

Самый точный способ регулировки фар — на станции техобслуживания на специальном стенде. Но не всегда есть возможность посетить СТО. Поэтому, далее я расскажу как произвести самостоятельную регулировку. Перед регулировкой фар проверьте давление в шинах, автомобиль не должен быть загружен, а регулятор корректора установлен в «нулевое» положение. Желательно, что бы при регулировке за рулем находился водитель или человек близкой комплекции

Для начала ищем ровную площадку с вертикальной стеной и дожидаемся сумерек.

Делаем разметку на стене  — подгоняем автомобиль практически вплотную к стене и рисуем 5 вертикальных линий, соответствующим центру автомобиля и центрам ламп ближнего и дальнего света в каждой фаре.  Далее чертим горизонтальную линию (1) на уровне ближнего света фар и вторую линию (2) на 5см ниже первой.

Ставим автомобиль на расстоянии 7м от стены и приступаем к регулировке. Фары регулируем по очереди, закрыв вторую. Сначала регулируем вертикальную плоскость уровень должен находится на уровне линии (2). Затем регулируем горизонтальную плоскость — точка где свет фары уходит вверх должна совпасть с точкой пересечения линии (2) и вертикальной линией центра лампы ближнего света. Проверяем дальний свет — центр светового пучка должен совпадать с точкой пересечения вертикальной линии для дальнего света и линией (1).

Схема регулировки фар

На Nissan Almera регулировочный винт горизонтальной плоскости под шестигранник находится на электрокорректоре , а винт регулировки в вертикальной плоскости между секцией дальнего света и поворотником (на новой фаре DEPO под крестовую отвертку, на оригинальной фаре болт под гаечный ключ). Поэтому нужно иметь соответсвующий инструмент, отвертка должна быть с короткой ручкой, иначе не подлезть.
