Штатная магнитола Киа Сид

Штатная магнитола Киа Сид представляет собой полноценный мультимедийный центр. Она отвечает всем современным требованиям и имеет в своем арсенале многочисленные настройки параметров воспроизведения аудио-файлов. Нужно учитывать, что для различных комплектаций автомобиля, а также для Сидов различных поколений характеристики штатной магнитолы будут отличаться.

Также важно знать, что современные магнитолы выпускаются в двух вариантах размеров – 1DIN и 1DIN (одноблочные и двухблочные соответственно). Первые устанавливаются преимущественно в европейских автомобилях, вторые – в японцах, китайцах и корейцах

Классическая 2-диновая магнитола на Кия Сид устанавливается через рамку. Устройство может работать на системе Виндовс или Андроид

Первые устанавливаются преимущественно в европейских автомобилях, вторые – в японцах, китайцах и корейцах. Классическая 2-диновая магнитола на Кия Сид устанавливается через рамку. Устройство может работать на системе Виндовс или Андроид.

Штатные динамики (штатная фронтальная акустика Blaupunkt):

• твитеры 0,4 дюйм. 40W
• мидбасы 6,5 дюйм. 40W

Диаметр штатных колонок для установки в дверях – 16,5 см. Глубина посадки – 6,5 см (20 мм проставки).

Штатная магнитола Киа Сид дорестайл (Siemens VDO):

• Приём AM/FM (с RDS).
• Настройка звучания: Баланс, ВЧ, НЧ, Панорама.
• Проигрывание CD-audio, CD-WMA, CD-MP3.
• Отображение информации о треке и англоязычных тегов.
• Дистанционное управление базовыми функциями.

Инструкция к магнитоле Киа Сид идет в комплекте с самой магнитолой (если она приобретается отдельно) или в мануале к авто (если речь о родной магнитоле).

Поэтому, выбирая из большого числа представленных на рынке моделей автомагнитол различных фирм, можно смело покупать не слишком дорогую и вкладывать оставшуюся сумму в акустику.

Выпускается только универсального типа с 2 DIN. Она может быть установлена в автомобиль только лишь через переходную рамку. Она оснащена сенсорным экраном, разрешение которого составляет 800х480 пикселей. В магнитоле на Сид 2007 имеется навигация для всей России, а также полностью русифицированное управление.

Имеет те же характеристики, что и магнитола 2007 года. В магнитоле 2008 aux-выход отсутствует (в отличие от более поздних моделей). Но магнитолу можно дооборудовать выходами USB и AUX. Для этого потребуется докупить коробочку-переходник Usb interface unit (артикул 96120-1h500), которая стоит недешево. Некоторые умельцы поступают по-другому: прямо в плату магнитолы они впаивают некий USB -декодер.

Имеет разрешение 800х480 пикселей. В магнитоле 2010 установлена ОС Windows C.E. 6.0, производительность оценивается как 3 из 5. Магнитола имеет GPS навигацию (Навител), благодаря которой водителю просто будет сориентироваться даже в незнакомой местности. Есть Bluetooth и встроенный микрофон, возможно также подключение внешнего микрофона. Поддержка A2DP. Телефонная книжка и возможность экспорта контактов с телефона в одном пакете. Оперативная память устройства 512 мб. В комплект кроме собственно магнитолы входит колодка подключения, gps антенна, стилус, внешний микрофон, AV провода, SD карточка с ПО.

Проверка проводов и соединений

Если штатная магнитола в автомобиле Киа Сид 2008 года не работает, одной из возможных причин может быть проблема с проводами или соединениями. Для проверки этой проблемы вам понадобятся следующие инструменты:

Инструменты:	Описание:
Отвертка	Для откручивания крепления проводов или соединений
Мультиметр	Для проверки электрической цепи и обнаружения возможных обрывов

Шаги по проверке проводов и соединений:

1. Отсоедините аккумуляторную батарею, чтобы избежать случайных коротких замыканий.
2. С помощью отвертки открутите крышку магнитолы и обнаружьте провода, которые подключены к задней панели магнитолы.
3. Осмотрите провода на предмет видимых повреждений, таких как обрывы, обгоревшие участки или износ.
4. Проверьте качество соединений проводов. Убедитесь, что провода хорошо зажаты и не вываливаются из соединений.
5. Используя мультиметр, выполните проверку электрической цепи в проводах. Проверьте наличие напряжения и периодические изменения величин.
6. При обнаружении поврежденных проводов или неисправных соединений замените их на новые или исправные.
7. Закрепите провода и соединения на своих местах и закройте крышку магнитолы.
8. Подсоедините аккумуляторную батарею и проверьте работу штатной магнитолы.

Если проблема с штатной магнитолой Киа Сид 2008 года не решена после проверки проводов и соединений, возможно, нужно обратиться к специалисту для дальнейших диагностических мероприятий и ремонта.

Проверка подключений магнитолы KIA Ceed 2008

Если ваша штатная магнитола KIA Ceed 2008 не включается или не работает, первым делом следует проверить подключения.

1. Убедитесь, что магнитола правильно подключена к аккумулятору автомобиля. Проверьте, что кабели подключены к соответствующим контактам и надежно закреплены. В случае необходимости, проверьте целостность проводов и соединений.

2. Проверьте состояние предохранителей, отвечающих за работу магнитолы. Откройте крышку блока предохранителей, который находится в салоне автомобиля, рядом с рулевой колонкой. Проверьте предохранители, отвечающие за основную электрическую цепь магнитолы. Если один из предохранителей перегорел, замените его на предохранитель с таким же амперажом.

3. Проверьте подключение и качество заземления магнитолы. Заземление обычно осуществляется через провод, который подключается к кузову автомобиля. Убедитесь, что провод заземления целый и правильно подключен к кузову. Если провод заземления поврежден или отсутствует, замените его или создайте новое подключение.

4. Если все подключения выглядят корректно, попробуйте отключить магнитолу от аккумулятора и подключить ее снова. Возможно, простое переподключение поможет решить проблему.

Если после проверки подключений магнитола все еще не работает, возможно, вам потребуется обратиться к специалисту по ремонту автомобильной электроники для дальнейшей диагностики и решения проблемы.

Требуемый материал	Результаты проверки
Кабели и провода магнитолы	Проверьте их целостность и правильное подключение к контактам
Предохранители	Проверьте их состояние и замените перегоревшие предохранители
Заземление магнитолы	Убедитесь в надежности и корректности подключения заземления

Важно своевременно производить проверку подключений магнитолы KIA Ceed 2008 для исключения возможных проблем с ее работой и обеспечения стабильной работы автомобильной аудиосистемы

Доработка магнитолы

Существует несколько вариантов «доработки» штатной магнитолы, позволяющих улучшит ее звучание и устранить помехи. Перечислим варианты модернизации и способы их осуществления.

• Произвести замену конденсатора 3300 мкФ Х 35В на устройство большей емкости – для этого понадобится снять и разобрать магнитолу, заменив установленный в ней конденсатор на более мощный. Операция дает надежную защиту от низкочастотных помех.
• С обратной стороны конденсатора параллельно припаять неэлектролитический конденсатор 470 nF, дающий фильтрацию по питанию высокочастотных помех.
• Заменить стандартную микросхему TOSHIBA TB2926AHQ на аналогичную (например,TDA7560) которая даст лучшее звучание. Она должна обладать большей мощностью (установленная имеет 70 Вт), но при этом иметь сходные характеристики.

Для осуществления названных, а также прочих работ по модернизации своей аудиосистемы потребуется снятие магнитолы Киа Сид. Ниже дано подробное описание этого процесса.

Как снять магнитолу на Киа Сид?

1. Чтобы освободить устрйоство от крепящих защелок, необходимо аккуратно поддеть декоративную панель.
2. Далее необходимо частично вытянуть панель на 5-6 см.
3. Отключить все подведенные к декоративной панели кабели. Среди них бортовой компьютер, аварийная сигнализация, блок управления климатом и др.
4. Демонтировать декоративную рамку и открутить четыре винта крепления штатной магнитолы Киа.
5. Вытащить магнитолу из направляющих.

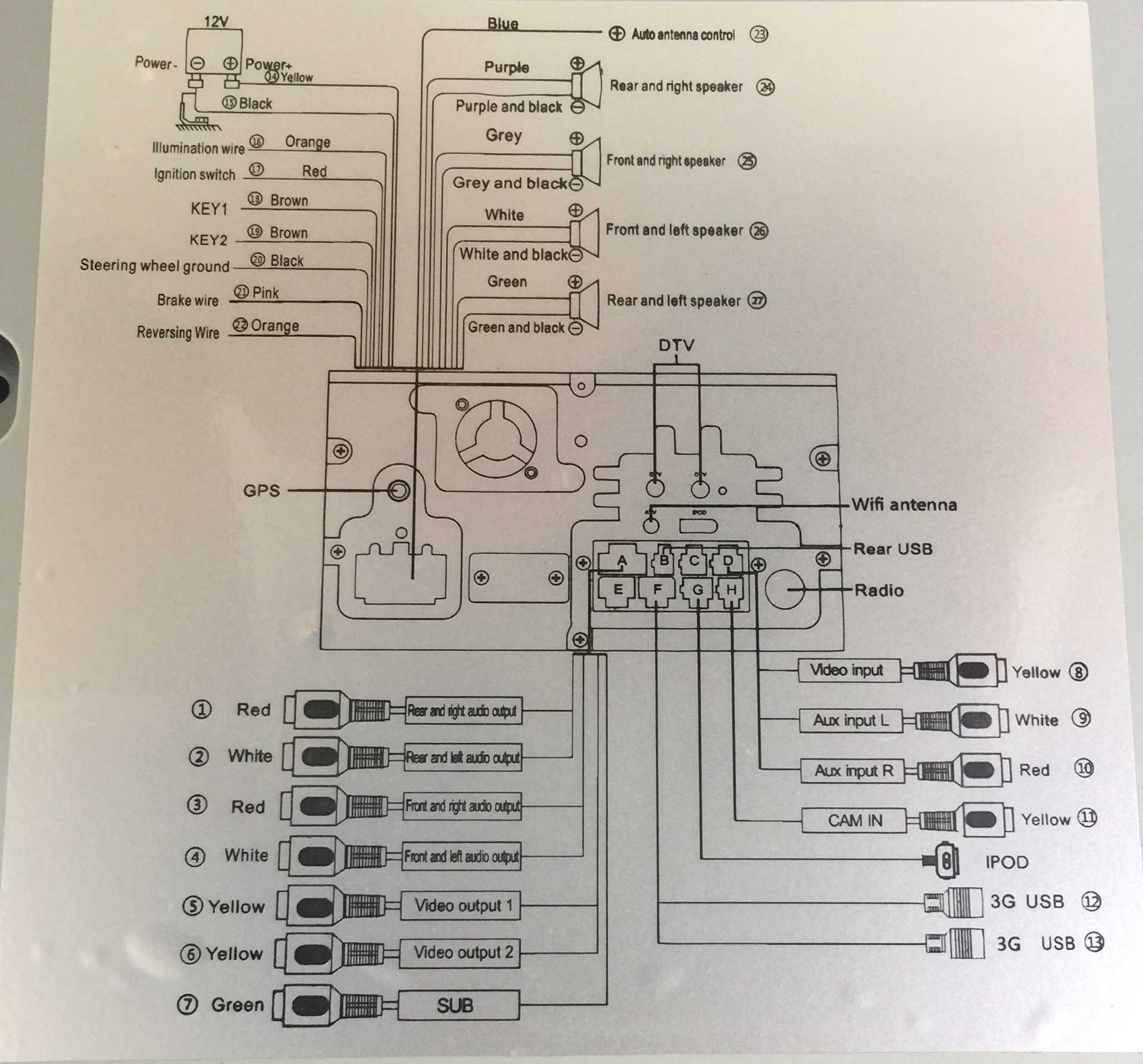

Подключение магнитолы 2DIN

Подключение автомагнитолы является достаточно простой процедурой и справиться с ней может практически каждый.

Подготовка проводки:

1. Из инструментов потребуются устройство для осуществления зачистки проводов, паяльник, припой, изолента, ножницы, кусачки и маделин.
2. ParkingBrake или зеленый провод – подключается к концевику ручного тормоза и ограничивает владельца при движении автомобиля от просмотра видео. Зачищаем “черный” и “зеленый” провода, соединяем, пропаиваем, изолируем.
3. Далее подготавливаем два отрезка от нового акустического провода длиной 3,5 м, зачищаем.
4. Новая акустика подключается в передних дверях к серым и белым парам штатного хвоста. Серый(+), серо-черный(-) – сторона правая. Белый(+), бело-черный(-) – сторона левая.

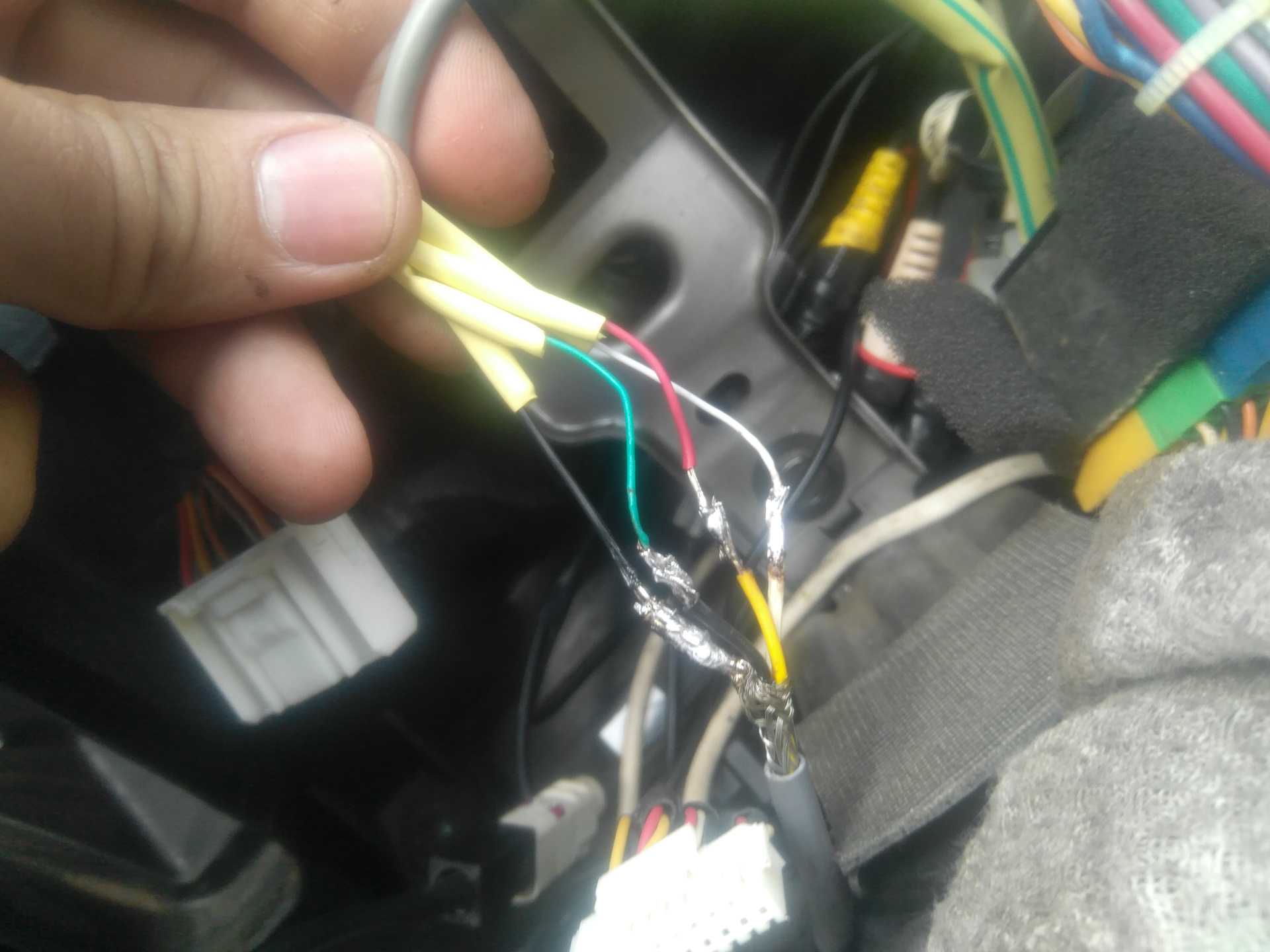

5. Зачищаем, соединяем с новым кабелем, пропаиваем и изолируем.
6. В Киа Сид перепутаны провода +12 (желтый) и ACC (красный). Поэтому производители головных устройств снабжают красный и желтый провода разъемами, благодаря которым их можно легко поменять местами, если этого не сделать, магнитола будет «забывать» свои настройки и радиостанции всякий раз при изъятии из замка зажигания ключа.
7. Готовый хвост изолируем и стягиваем, оборачиваем в маделин.

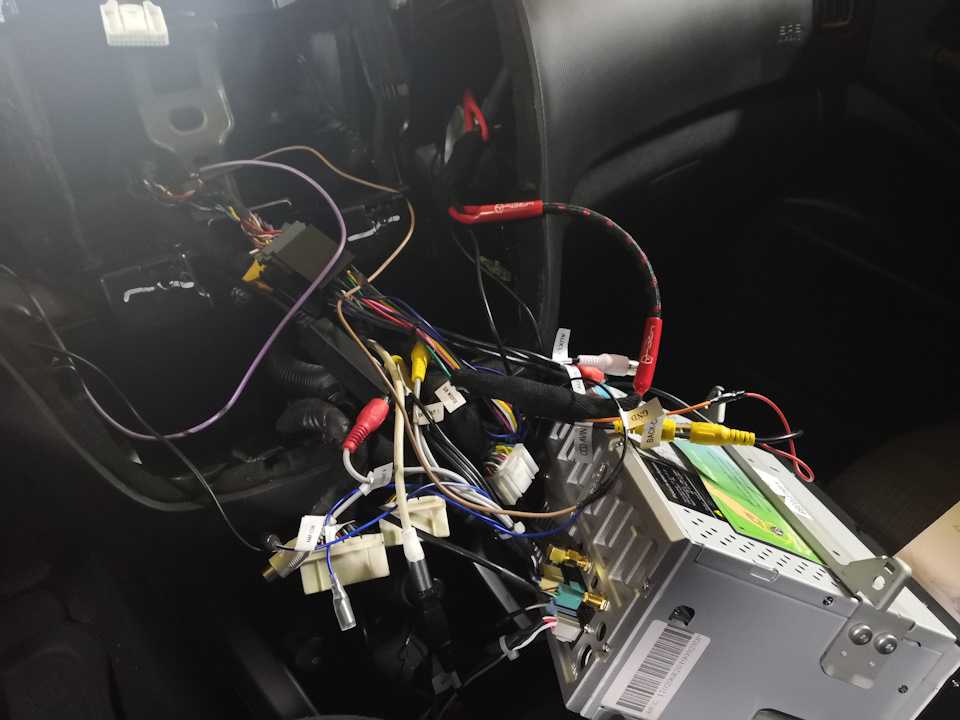

Замена магнитолы (установка на примере магнитолы jd):

1. Чтобы снять штатное ГУ, понадобятся: бумажная малярная лента и пластиковый специнструмент, гарантирующий отсутствие царапин на устанавливаемом устройстве. Ввиду отсутствия специнструмента его можно заменить обычной отверткой, обернутой изолентой и тряпкой.
2. Снимать бороду нужно с нижнего правого края, плавно оттягивая на себя консоль по всему периметру. Она держится на обычных пластиковых защелках.
3. Далее отключаем разъемы “аварийки” и часов, разъемы климат-контроля (их 3).
4. Откручиваем 4 самореза крепления штатной магнитолы и извлекаем ее.
5. Готовый хвост соединяем с разъемом ISO, протаскиваем до дверей новый кабель акустики.
6. Достаем коробку, содержащую комплект для установки 2-диновой магнитолы в Киа Сид. В него входят: стальная корзина-кейз, пластиковая рамочка и крепежные пластины. Стоимость набора составляет от 2 до 3,5 тыс. руб.
7. Устанавливаем корзину: по периметру 4 самореза.
8. Крепежные пластины прикручиваем к новой магнитоле.
9. Проверяем работоспособность магнитолы и ее комплектующих.
10. Далее устанавливаем рамку в консоль: ее можно просто воткнуть и прижать магнитолой или вклеить при помощи термоклея.
11. Подключаем разъемы и устанавливаем консоль на ее место.

Стоимость работ находится в диапазоне 1500-2000 руб. Если за подобную установку с Вас требуют больше, будьте уверены: Вас обманывают!

Как можно заключить из описания выше, установку новой магнитолы в Киа Сид можно осуществить своими силами

Важно при этом помнить, что замена магнитолы требует замены всей фронтальной акустической системы(динамики, расположенные в передних дверях), потому что штатная акустика рассчитана на работу исключительно со штатной магнитолой

Меняем магнитолу Kia Ceed JD

Не всегда удовлетворяет потребности владельцев автомобиля штатная магнитола Kia Ceed JD. Как правило, претензии сводятся к отсутствию цветного экрана и навигационной системы. Рассмотрим, как самостоятельно снять заводской проигрыватель Киа Сид, а также установить новый, соблюдая требуемую распиновку.

Последние варианты штатных магнитол

Магнитола 2013 года имеет адаптированный под Android 4 интерфейс, который обеспечит более комфортное управление системой. Она представлена ​​системами двух типов, вторая более функциональна и имеет три разъема, а первая аудиосистема всего два. Оба устройства имеют дистанционное управление на рулевом колесе, с помощью которого управление аудиосистемой становится максимально удобным и комфортным. У них есть входы USB D, USB / iPod VDD, AUX. Магнитола №2 также оснащена входом для камеры.

Реальный опыт замены ШГУ

Меняют штатное головное устройство из-за ограниченности функций (отсутствие Bluetooth, Wi-Fi). Далее мы рассмотрим два действительно сложных варианта замены головного устройства на Kia Ceed I.

Меняем на китайскую

При выборе ШГУ китайского производства для Киа Сид первого поколения, как правило, обращают внимание на следующие нюансы:

После выбора магнитолы нужно разобрать ШГУ. Как снять головное устройство Kia Ceed I подробно описано в первом абзаце.

Замена основного блока Kia Ceed 2011 на китайскую версию сопровождается следующими проблемами:

Не рассчитывайте на качество звука во всех диапазонах, особенно на низких уровнях. Периодически наблюдаются шумы, потрескивание и так далее. Но есть много положительных моментов:

• возможность подключения камеры заднего вида;
• совершать телефонные звонки через Bluetooth;
• установка приложений;
• воспроизведение файлов через Wi-Fi, Bluetooth.

Как снять магнитолу Kia Ceed ED

Для разборки основного блока Kia Sid 2009 вам потребуются плоская и крестовая отвертки, а также набор ключей для «звездочки», если планируется дальнейшая разборка музыкального плеера Kia Ceed I.

Рассмотрим пошагово, как снять магнитолу Kia Ceed 2010 года выпуска:

1. Декоративное покрытие снимается с помощью отвертки с плоским жалом. Он надевается с четырех сторон и тянется. Крышка надежно удерживается пластиковыми зажимами. Поэтому необходимо будет приложить соответствующие усилия. Начните стрелять из правого нижнего угла. (ссылка на источник фото)
2. После расцепления руку просовывают в открывшееся сверху пространство лайнера. Отсоединить от дисплея два кабеля питания, чтобы не повредить их при снятии декоративной крышки. Футеровка опускается или полностью снимается, в последнем случае дополнительно отключается разъем питания нагревательного узла.
3. В верхней и нижней части магнитолы откручиваются два крепежных винта крестовой отверткой;
4. Штатная штатная магнитола Kia Ceed I вытаскивается из сиденья, затем разъединяются разъемы питания. Для этого нужно заблокировать пластиковую защелку и поддеть разъем отверткой с плоским лезвием.

Замена штатной магнитолы на дорестайловом сиде (2008г)

Доброго всем времени суток. Подскажите пожалуйста кто знает как снять пластик где прикуриватель и розетка не снимая всю консоль где ручник ? Ранее новая Ростовская группа KIA RIO в контакте! Далее встреча KIA RIO Ростов-на-Дону! Возникло желание поменять штатное ГУ на машинке сид 2008 года.

Перелопатил несколько форумов в том числе темы с нереальным количеством страниц)))

Голова уже чумная..Смирился с переходной рамкой..даже больше- заказал таковую.

Собрался с мыслями и решил просить помощи. Какую все-таки лучше поставить 2DIN магнитолу?

пожелания наверное таковые: 1)звук не хуже родной, штатную акустику менять не собираюсь.

2) Хорошая навигация — сигнал, скорость работы,обновление.

3) Установка камеры заднего вида. Кто знает где родные подешевле не молчите)

6) Радио не хуже родного (Почитал что начинает радио уж как-то сильно страдать на всякого рода Intro)

7) Цена тоже далеко не маловажна)

Вопрос к бывалым: C китаем почему то опасаюсь связываться, вы как?

Вообщем, если кому не лень опишите кто что себе ставил или знает про установку в дорестайл, комплектом желательно — рамка,магнитола, камера,тюнер и тд и тп

Магнитола киа сид JD ( kiaceed2009 )

Установка усилителя и сабвуфера к штатной магнитоле KIA CERATO KOUP)

Как я уже писал раньше у меня был саб Prology WOW 10 и усилитель Prology хотелось их поставить в машину, но незналось как это сделать) Написал даже специальный пост по этому поводу www.drive2.ru/cars/kia/ce…/288230376151931274/rel=0;controls=0;showinfo=0;iv_load_policy=3;» frameborder=»0″ allowfullscreen>

Как снять магнитолу Kia Cee’d

Как снять штатную магнитолу Kia Cee&d Купить переходную рамку .

Осталось решить один не маловажный фактор!) ГАРАНТИЯ) и как с нее не слететь) Позвонил нашему оф. дилеру ТЕХСОЮЗ KIA ) Его еще и дилером называют) ну в общем сказали подключение стоит от 1000 до 1700 рублей. Решено подключаем тут) Это я потом узнал, что можно самому все провода проложить и приехать в сервис осуществить ввод сией (когда писал пост, драйвовская проверка орфографии подчеркнула мне слово сией, пришлось даже перепроверить самого себя в гугле, оказалось все ок, я прав) системы ну ладно, в этот раз почти не пригодились мои руки, которые из плеч выросли)

вот он Линейный преобразователь Mystery MAD HL 200 рублей!) на нём 2 провода линейных с + и -, подключаются к колонкам, и 2 провода типа тюльпанов RCA для кабеля ведущего звуковой сигнал на усилитель. С помощью этой штуки можно подключить усилитель и сабвуфер к любой родной (стоковой) магнитоле.

набор проводов для подключения 2-х канального усилителя чтобы мостом подключить саб

Воспроизведение MP3 дисков

Примечания по файлам формата MP3

• Файлы, соответствующие технологии сжатия MPEG 1/2/2.5 — Layers.
• Компакт-диск должен иметь формат ISO 9660 Level 1. Level 2 или Joliet с секторами типа Mode 1 и Mode 2 Form 1. Проигрыватель не обеспечивает надежное воспроизведение файлов в других форматах.
• Максимальное количество папок/файлов в одной папке — 345, максимальное количество папок — 254 (общее количество отображаемых символов — 24).
• Скорость передачи данных: 320 кбит/ с макс. постоянная или изменяемая.
• Частота дискретизации: максимум 48 кГц.
• Отображение тексте: ID3 tag V1 и ID3 tag V2. Записи в формате MP3 могут содержать дополнительную информацию об исполнителе, название композиции и альбома (ID3 tag, содержащие не более 12 символов). Проигрыватель может отображать только прописные и строчные буквы английского алфавита (от «Аа» до «Zz») и знак подчеркивания («_»). Другие символы но отображаются.
• Только файлы с расширением .mp3 распознаются проигрывателем как MP3-Файлы.
• Устройство может начать воспроизведение с файла, который не является первым по порядку на диске.
• В случае если на диске одновременно находятся звуковые дорожки и MP3-файлы, устройство воспроизводит только то записи, которые содержатся в первой сессии.
• При воспроизведении диска со скоростью передачи данных 8 кбит/с или с переменной скоростью породами данных (VBR), прошедшее время воспроизведения, отображаемое в окне дисплея, может иметь погрешность.
• Следите за тем, чтобы при записи МРЗ-файлов на CD-R/CD RW диск он был отформатирован, как диск с данными, а не как аудиодиск.
• Файлы MP3 не совместимы с пакетной передачей данных.
• Во время воспроизведения файла MP3 на экране отображается символ «MP3».

Пуск/остановка воспроизведения

• Для пуска воспроизведения нажмите кнопку «CD».
• Воспроизведение остановится, если будет выбран другой источник.

Предыдущая/следующая дорожка

• Для выбора предыдущей или следующей записи нажмите на кнопку или или
• Поверните ручку по часовой стрелке для перехода к следующей записи и против часовой стрелки для перехода к предыдущей записи.

Случайный выбор

• Режим CDC*: Для включения или выключения режима случайного выбора нажмите и удерживайте кнопку RND.
• Режим CDP: Для включения или выключения режима случайного выбора нажмите на кнопку RND.

Повторное воспроизведение

• Режим CDC*: Для включения или выключения режима повторения дорожки нажмите и удерживайте кнопку RPT.
• Режим CDP: Для включения или выключения режима повторения дорожки нажмите и удерживайте кнопку RPT.

Обзор диска

• Для включения или выключения режима обзора диска нажмите на кнопку SCAN
• Проигрыватель воспроизводит первые 10 секунд каждой записи.
• При достижении конца пипки сканирование продолжается с первого файла следующей палки.
• При достижении конца компакт-диска сканирование продолжается с порвого файла первой папки.

Режим CDC*

• Для загрузки одного диска: нажмите на кнопку LOAD.
• Для загрузки всех дисков: нажмите и удерживайте кнопку LOAD.
• Начинается проигрывание компакт-диска.

Извлечение диска

• Для извлечения одного компакт-диска: Нажмите на кнопку .
• Для извлечения всех компакт-дисков: Нажмите и удерживайте кнопку .
• Извлеките диск из паза проигрывателя.

Пуск/остановка воспроизведения

• Для пуска воспроизведения нажмите на кнопку «CD».
• Воспроизведение начинается с текущего диска, находящегося в магазине.

Прямой доступ к диску

• Для воспроизведения желаемого компакт-диска нажмите на одну из кнопок 1-6.
• Диски, находящиеся в CD-чейнджере, отображаются как «CDC 1, 2, 3, 4, 5, 6» и т.д.

Предыдущая/следующая дорожка

• Для выбора предыдущей или следующей композиции нажмите на кнопку или или
• Поверните ручку по часовой стрелке для перехода к следующей записи и против часовой стрелки для перехода к предыдущей записи.

Обзор диска

• Для включения или выключения режима обзора диска нажмите на кнопку SCAN.
• Проигрыватель воспроизводит первые 10 секунд каждой записи.
• После завершения воспроизведения последней дорожки на диске сканирование продолжается с первой дорожки текущего диска.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

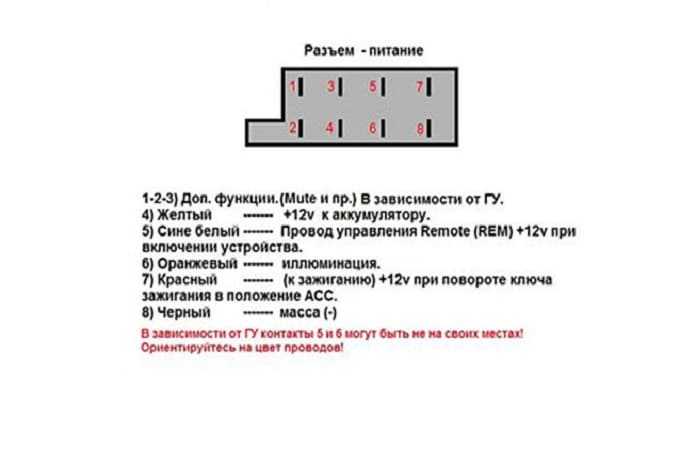

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

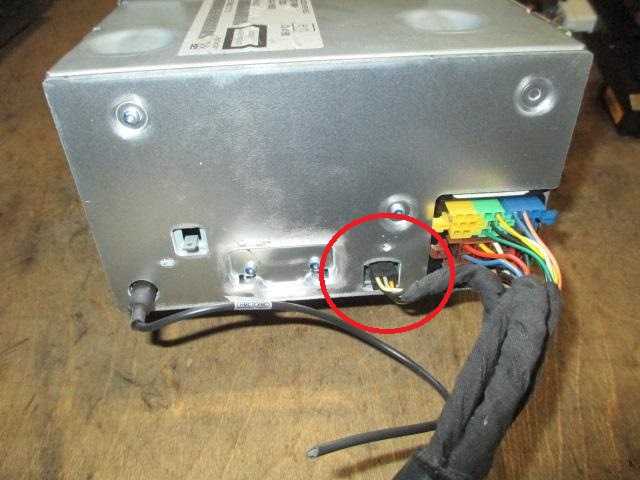

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.
