Устройство и принцип работы современного гидротрансформатора

Hyundai HD 78: технические характеристики и фото

Линейка малогабаритных грузовых автомобилей HD разработана на базе техники такого же класса от корпорации Мицубиси. Серийное производство транспортных средств НD78 было начато в 2008 году на основе более ранней разработки компании Hyundai модели НD72. Данный индекс обозначает полную массу автомобиля, которая составляла в эквиваленте 7,2 тонны. Грузоподъемность Hyundai HD 78 в сравнении с другой техникой производителя составляет 7,8 тонн.

В условиях эксплуатации на российских дорогах предельная масса ограничена производителем до отметки в 7,5 тонн. Внешняя часть автомобиля практически не претерпела изменений при запуске в 2008 году новой линейки, а также после выпуска рестайлинговой версии в 2013 году. Для транспортных средств характерна классическая «азиатская внешность», кабина с габаритным и немного наклоненным под углом ветровым стеклом.

Внешняя часть корпуса отличается от ранних машин измененными блок-фарами, которые стали немного больше, также производитель выбрал более крупные поворотники в качестве оснащения. Также поворотными огнями оснащаются боковые двери. Предусмотрены мощные противотуманные фары, которые установлены в специальных нишах бампера. Еще одним значительным изменением стали зеркала заднего вида, которые фиксируются с соблюдением европейского дизайна в автомобилестроении.

Внедрена новая конструкция подвески кабины, монтаж которой осуществляется на резиновых амортизаторах, помещенных в масляную ванну. Такие агрегаты эффективно справляются с сильными морозами, переносят тряску, удары в процессе движения машины по неровному дорожному полотну. Производитель принял решение отказаться от применения отделки приборной панели с имитацией ценных пород дерева на основе дешевого пластикового корпуса. В качестве аналога выбран мягкий и долговечный пластик.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

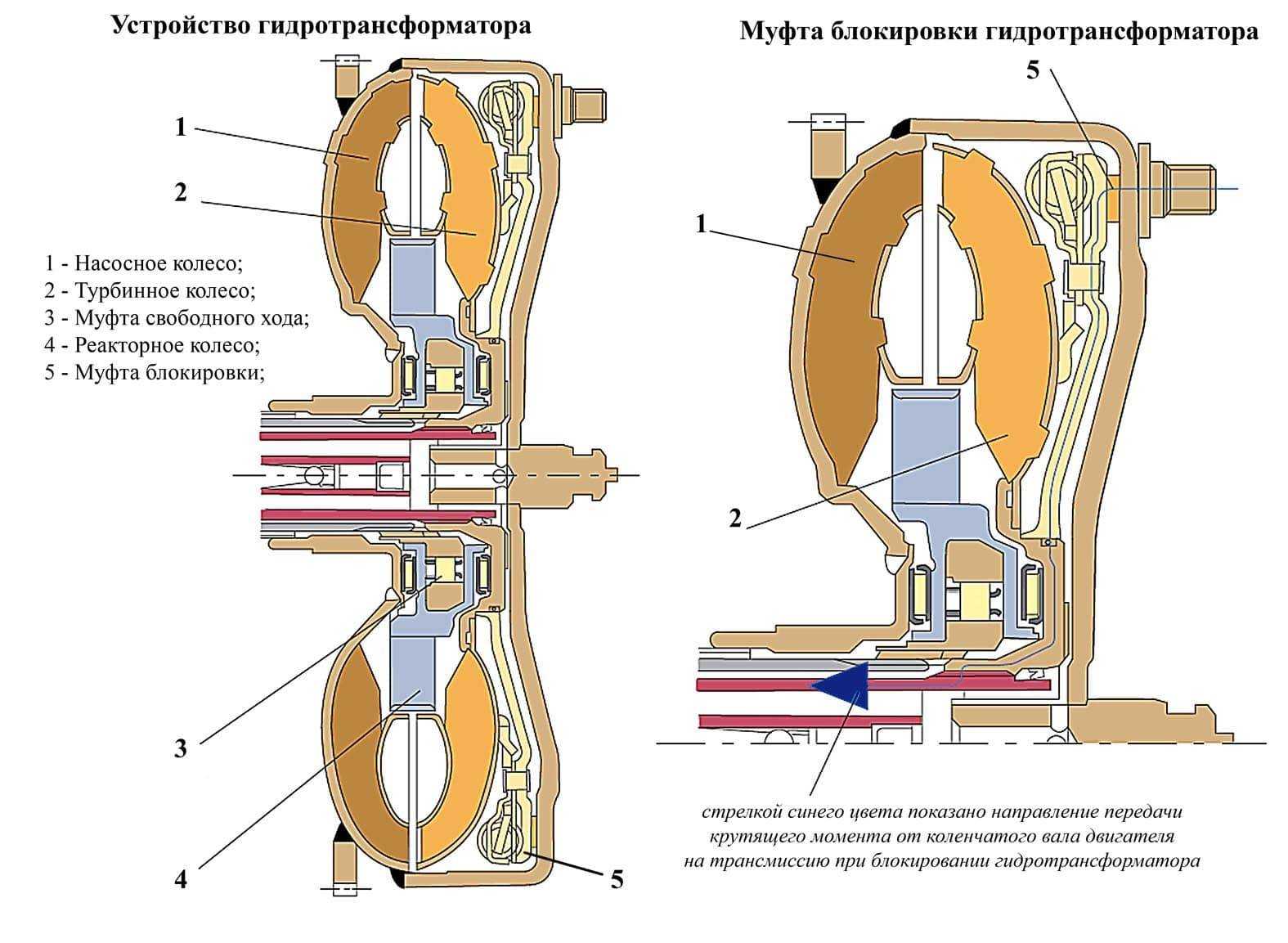

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Особенности конструкции и применения Нyundai НD78

Шасси грузовиков «Хёндай», которые делаются для России, позиционируется производителем как усиленное, адаптированное к сложным дорожным условиям. А собирают данную модель для продажи в России и СНГ не только в Корее, но и в Китае, и у нас в Калининграде.

Подвеска автомобиля– рессорная, на малолистовых рессорах. Сзади установлены полу-эллиптические, ламинированные рессоры с амортизатором. Передняя подвеска оборудована стабилизатором поперечной устойчивости и амортизаторами. Амортизаторы – гидравлические двойного действия, телескопического типа на передней и задней осях. Тормозная система снабжена усовершенствованными дисками увеличенной площади. Колёса спереди одинарные, а на задней оси – спаренные.

Основное предназначение Хёндай HD78 это перевозки на небольшие расстояния по городу и на пригородных маршрутах, внутри региона. Шасси обладает высокой степенью универсальности: на его платформу можно устанавливать большое количество специальных надстроек. Наиболее популярными и распространёнными из которых являются:

• Фургоны изотермические, обработанные полимером или покрытые автоэмалью. В их составе – ламинированная фанера и плакированный металл.
• Фургоны-рефрижераторы, которые могут надолго поддержать требуемый температурный режим. С охлаждающим компрессором. Изоляция сделана с применением пенопласта или пенополиуретана, с коэффициентом теплопроводности в 0,035 Вт/кв.м;
• Фургоны промтоварные из плакированного металла, пластика и ламинированной фанеры. Они покрыты автоэмалью и оцинкованы.
• Фургоны хлебные, с различным числом лотков. Они также обладают изотермическими свойствами.
• Фургоны с гидробортом – погрузка с механизированной площадки заднего борта.
• Крано-манипуляторные установки.
• Автоэвакуаторы.

Грузовик очень компактный и маневренный, идеально приспособленный для работы в тесных условиях современного города. Грузоподъёмность в 5 тонн и объём кузова от 20 до 35 кубометров позволяют с выгодой для владельца оперировать большими партиями товаров на их доставке клиентам и (или) развозе по магазинам.

Адаптация к российским условиям – это не пустые слова. Кроме усиленной рамы и подвески, сюда входит также дополнительная фильтрация топлива, увеличенный дорожный просвет, надёжный узел подогрева перед запуском двигателя в условиях отрицательных температур.

Хёндай HD78 с КМУ.

Кабина достаточно просторная для такого компактного грузовика, полноценно трёхместная отапливаемая, вентилируемая и кондиционированная, с эргономичными органами управления. Зеркала заднего вида – большие по размеру, подогреваемые. Есть гидравлическая система усиления руля, ABS, кондиционер.

Хорошо развита сервисная сеть, и запасные части найти не проблема. Чаще всего, они уже имеются в наличии в любом городе (работают более двухсот сервис-центров по России), ждать купленные «на заказ» приходится редко. Расходники, смазочные материалы, заменяемые узлы и детали не только не дефицитны, но и сравнительно недороги. В свободном доступе русскоязычного интернета можно найти руководства и инструкции по эксплуатации и ремонту грузовиков «Хёндай», и при желании поддерживать исправное техническое состояние машины самостоятельно.

Вообще, если говорить о современных грузовиках, то, на мой взгляд, большинство отказов спровоцированы безграмотностью и(или) неаккуратностью водителей, и конструктивные недостатки, присущие любому автомобилю, здесь ни при чём!»

Преимущества горного тормоза на Hyundai HD 78

Горный тормоз на Hyundai HD 78 предлагает ряд преимуществ, которые делают его привлекательным решением для водителей грузовых автомобилей.

1

Увеличение безопасности
Горный тормоз позволяет водителям контролировать скорость автомобиля при спуске с горы или на крутом спуске
Это особенно важно в горных регионах, где дороги имеют большой уклон и требуют осторожности при движении вниз. Горный тормоз снижает вероятность превышения скорости, обеспечивая большую безопасность для водителей и других участников дорожного движения.
2
Сокращение износа тормозных систем
Горный тормоз позволяет водителям использовать двигатель для замедления автомобиля, что уменьшает нагрузку на тормозные системы

В результате снижается износ тормозных колодок и дисков, что в свою очередь позволяет экономить на затратах по замене и ремонту тормозной системы.
3. Экономия топлива
Использование горного тормоза на Hyundai HD 78 позволяет водителям экономить топливо. Замедление автомобиля с помощью двигателя вместо тормозной системы позволяет снизить расход топлива, так как двигатель потребляет меньше топлива при работе на низких оборотах.
4. Удобство использования
Горный тормоз на Hyundai HD 78 обычно оснащен удобным интерфейсом, что делает его простым и понятным в использовании. Водителям необходимо всего лишь нажать на соответствующую кнопку или переключатель, чтобы активировать горный тормоз и скорректировать скорость автомобиля.

В целом, горный тормоз на Hyundai HD 78 представляет собой надежную и эффективную систему, которая обеспечивает безопасность и экономию расходов на тормозные системы и топливо. Он повышает комфорт и уверенность водителя, особенно при езде по горным дорогам или на крутом спуске.

Как проверить гидротрансформатор АКПП

Существует несколько стандартных процедур, с помощью которых можно косвенно определить состояние гидротрансформатора автоматической трансмиссии. Полное истинное состояние можно определить лишь при демонтаже указанного узла и его детальной диагностике.

Проверка сканером

Первое, что нужно сделать чтобы определить неисправность гидротрансформатора — это просканировать автомобиль на наличие ошибок специальным диагностическим сканером. С его помощью можно получить коды ошибок, и в соответствии с ними уже предпринимать конкретные ремонтные действия. Такое сканирование поможет выявить ошибки не только гидротрансформатора, но и других систем автомобиля (при наличии ошибок). Это позволяет оценить состояние трансмиссии в целом, и ее отдельных деталей в частности.

Стоп-тест

Косвенную проверку можно сделать и без использования «умной» электроники. Например, в мануалах многих автомобилей можно встретить такой алгоритм как проверить работу гидротрансформатора:

• проверку необходимо проводить на хорошо прогретом двигателе и трансмиссии, особенно, если тестирование выполняется зимой;
• запустить двигатель и установить холостые обороты (около 800 оборотов в минуту);
• включить ручной тормоз, чтобы зафиксировать машину на месте;
• нажать до упора педаль тормоза;
• включить на рычаге трансмиссии режим езды D;
• выжать до упора вниз педаль акселератора;
• на тахометре необходимо следить за показаниями оборотов, у различных машин максимальное значение должно быть приблизительно от 2000 до 2800 оборотов в минуту;
• подождать 2…3 минуты на нейтральной скорости с тем, чтобы охладить коробку передач;
• повторить аналогичную процедуру, но предварительно включив заднюю скорость.

По результатам показаний тахометра можно судить о состоянии гидротрансформатора. Для этого воспользуйтесь усредненными данными, приведенными далее:

• если гидротрансформатор полностью исправен, то значение оборотов по тахометру на полном газе не будет превышать 1800 оборотов в минуту;
• при среднем износе «бублика» соответствующее значение будет приблизительно равно 2000 оборотов в минуту;
• если значение оборотов превышает 2000, то это говорит о значительном износе гидротрансформатора, и чем выше обороты — тем значительнее износ.

К сожалению, самостоятельная диагностика автовладельцем состояния гидротрансформатора ограничена. Поэтому при появлении описанных выше симптомов и выполнения стоп-теста рекомендуется обратиться за выполнением детальной диагностики в автосервис, где проверят снятый гидротрансформатор АКПП.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:нет тормозов Hyundai HD, прокачка тормозов Hyundai HD, схема тормозной системы Hyundai HD, ремонт тормозной системы Hyundai HD, неисправности тормозной системы Hyundai HD

Горный тормоз

1. Вакуумный ресивер.
2. Электромагнитный клапан.
3. Гайка горного тормоза.
4. Выхлопной патрубок.

1. Крышка.
2. Скоба.
3. Вакуумная камера.
4. Заслонка горного тормоза.

Внимание: Вакуумная камера неразборная. Разбирать узел запрещено

Снятие

1. Снять трубку (В) магистрали низкого давления с заслонки горного тормоза (А).

2. Отвернуть болты крепления заслонки к выхлопной трубе.

3. Снять вакуумную камеру (В) с заслонки горного тормоза (А).

Внимание: Вакуумная камера неразборная. Разбирать узел запрещено

Разборка

1. Снять вакуумную камеру (А).

Внимание: Вакуумная камера неразборная. Разбирать узел запрещено

2. Снять крышку заслонки горного тормоза (В).

3. Снять вилку (С).

Сборка

1. Удерживая поворотную заслонку горного тормоза в открытом положении отрегулировать положение упорного болта (В), которое определит соответствующее положение сектора (А).

2. Утопить шток привода заслонки на 2 — 4 мм и затянуть контргайку (А).

3. Отрегулировать положение упорного болта (А) таким образом, чтобы зазор между вращающейся частью поворотной заслонки и её корпусом составлял от 0.1 до 0.4 мм при полностью закрытом положении заслонки (при создании в вакуумной камере разрежения от -650 до -750 мм рт. ст.) Затянуть контргайку.

Проверить плавность вращения заслонки при создании в вакуумной камере разрежения от -400 до -600 мм рт. ст. или при подаче в неё атмосферного давления.

Проверка

Создать в вакуумной камере (А) разрежение не менее -500 мм рт. ст. так, чтобы вакуумметр (В) показывал разрежение -500 мм рт. ст. По прошествии 15 секунд показания вакуумметра не должны измениться.

Проверка герметичности

1. Установить заглушку на тот штуцер электромагнитного клапана, который соединяется с заслонкой горного тормоза. В штуцере, который соединяет клапан с вакуумным ресивером, создать разрежение. Подсасывание воздуха со стороны третьего штуцера клапана должно отсутствовать.

2. При установке заглушки на штуцер электромагнитного клапана, который соединяется с заслонкой горного тормоза, и подаче воздуха под давлением 1 кг/см² в атмосферный штуцер клапана, не должно быть утечки воздуха через третий штуцер.

Проверка работы клапана

1. Создать разрежение -760 мм рт. ст. в штуцере, который соединяет клапан с вакуумным ресивером. Проверить срабатывание клапана при подаче на его обмотку напряжения не более 22 В.

Установить заглушку на штуцер, который соединяет электромагнитный клапан с заслонкой горного тормоза, и подать воздух под давлением 1 кг/см² в атмосферный штуцер клапана. Проверить срабатывание клапана при подаче на его обмотку напряжения не более 22 В.

Советы по эксплуатации и уходу за горным тормозом

1. Регулярно проверяйте состояние и настройку тормозов.

Перед каждой поездкой рекомендуется проверять состояние тормозов, особенно перед спуском с горы. Убедитесь, что колодки не изношены и хорошо прилегают к тормозным дискам или ободам. Также проверьте настройку тормозов – они должны реагировать на нажатие рычагов без задержек и быть достаточно сильными.

2. Следите за износом колодок.

Колодки – это основной элемент тормозной системы. Износ колодок может снизить эффективность тормозов и увеличить время остановки. Регулярно осматривайте колодки на предмет трещин, поломок и износа. Если колодки изношены до предела, замените их немедленно.

3. Поддерживайте чистоту тормозных дисков или ободов.

Тормозные диски или ободы должны быть чистыми, чтобы обеспечить надежное сцепление с колодками. Очищайте их от пыли, грязи и масла с помощью специальных средств для чистки тормозов. Избегайте попадания смазки на диски или ободы, так как это может снизить их эффективность.

4. Правильно использовать тормоза во время спусков по горе.

Во время спусков по горе правильное использование тормозов может спасти вас от опасных ситуаций. Когда вы тормозите, используйте оба тормоза одновременно, чтобы равномерно распределять нагрузку на переднее и заднее колеса. Не перегревайте тормоза избыточным нажатием на рычаги – это может привести к сильному нагреву колодок и ухудшить их тормозные свойства.

5. Обратитесь к профессионалам при необходимости.

Если у вас возникли проблемы с горным тормозом, обратитесь к специалистам в велосервисе. Они проведут диагностику и ремонт тормозной системы, чтобы вернуть ваш тормоз в рабочее состояние. Не пытайтесь самостоятельно ремонтировать тормоза, если вы не обладаете необходимыми навыками и инструментами.

Следуя этим советам, вы сможете продлить срок службы вашего горного тормоза и обеспечить безопасность при спусках по горе. Внимательно следите за состоянием тормозов, регулярно их проверяйте и не забывайте обращаться к специалистам при необходимости.

Компоненты горного тормоза

Горный тормоз на автомобиле Hyundai HD 78 состоит из нескольких компонентов, которые взаимодействуют для обеспечения надежного и безопасного торможения.

1. Главный цилиндр: Главный цилиндр отвечает за передачу гидравлического давления из педали тормоза на колодки тормозных механизмов. Он имеет две камеры, одна для переднего тормоза, другая для заднего тормоза, чтобы обеспечить балансировку тормозного эффекта.

2. Колодки и тормозные барабаны: Колодки и тормозные барабаны являются основными элементами горного тормоза. Колодки прижимаются к внутренней поверхности барабана, создавая трение, которое приводит к замедлению движения автомобиля.

3. Трубки и шланги: Для передачи гидравлического давления от главного цилиндра к тормозным механизмам используются специальные трубки и шланги. Они должны быть надежными и герметичными, чтобы предотвратить утечку тормозной жидкости и обеспечить бесперебойную работу тормозов.

4. Гидравлический усилитель тормозов: Гидравлический усилитель тормозов увеличивает усилие, которое необходимо приложить к педали тормоза для получения требуемого тормозного эффекта. Он снижает физическую нагрузку на водителя и улучшает отклик системы тормозов.

5. Регулятор силы торможения: Регулятор силы торможения позволяет изменять распределение тормозного эффекта между передними и задними колесами. Это позволяет достичь более стабильного и плавного торможения в различных условиях дорожного покрытия и нагрузке на автомобиль.

6. Тормозные пружины и ролики: Тормозные пружины и ролики помогают сохранять правильное положение колодок и обеспечивают их равномерный износ. Они также участвуют в процессе освобождения колодок после отпускания педали тормоза.

Все эти компоненты работают вместе для обеспечения эффективного горного торможения на автомобиле Hyundai HD 78, обеспечивая безопасность и комфорт во время вождения.

Типовые неисправности гидротрансформатора

Рассмотрев принцип работы гидротрансформатора, каждый мог понять, что данный механизм нагружен лишь при разгоне машины до некоторой скорости. В эти моменты гидромеханическое устройство потребляет получаемую энергию от мотора на раскручивание регулирующих лопастей, тем самым снижая КПД его работы до 80-85 %! Именно в этот момент своего функционирования, элементы гидротрансформатора испытывают колоссальные нагрузки и быстро изнашиваются.

Условно, поломки гидромеханического механизма можно разделить на две большие группы:

• Износ и выход из строя составляющих самого гидротрансформатора;
• Неисправности контактирующей с ним гидроблочной плиты.

Стоит отметить, что гидротрансформатор в отличие от гидроблока является неразборным узлом и, соответственно, неремонтируемым. Несмотря на это, в авторемонтной сфере принято просто срезать сварочный шов, соединяющий две половины механизма, ремонтировать его и проводить обратную сварку. Зачастую с гидротрансформатором случается одна из следующих неисправностей:

• Износ фрикционов;
• Расшатывание или износ входных и выходных валов;
• Забивание или износ каналов подачи масла, что провоцирует перегрев устройства.

Помимо этого, в работе всей автоматической коробки передач, в частности и в функционировании гидротрансформатора, немаловажен гидроблок. Гидравлическая плита чаще всего имеет поломки по типу:

• Забитости гидрофильтра или каналов подачи масла;
• Неисправности соленоидов и датчиков, ответственных за подачу смазки в гидротрансформатор;
• Некорректной работы масляного насоса.

Любые неисправности гидротрансформатора АКПП и гидроблока проявляются в виде трёх основных симптомов: перегрев данных узлов, вибрация и некорректная работа коробки. Появление таких признаков требует от автомобилиста принятия некоторых мер, так как в ремонте быстро убиваемого автомата важна скорость, и медлить при его организации нельзя.

Как выбрать и установить горный тормоз на велосипед?

При выборе ободных тормозов, учитывайте тип обода вашего велосипеда. Некоторые ободные тормоза могут быть несовместимы с определенными типами ободов, такими как карбоновые. Кроме того, убедитесь, что тормоза подходят к вашей раме велосипеда – некоторые модели могут иметь ограничения по установке из-за конструкции рамы.

Кроме того, обратите внимание на механизм торможения. Некоторые тормоза работают на принципе гидравлики, а другие – на принципе механики

Гидравлические тормоза обеспечивают более плавное и точное торможение, но они требуют большего ухода и обслуживания.

После выбора подходящего горного тормоза для вашего велосипеда, необходимо выполнить его установку. Если у вас нет опыта в установке тормозов, лучше обратиться к профессионалам или обратиться в ближайшую велосипедную мастерскую. Неправильная установка тормозов может привести к неэффективному торможению или даже к аварии.

Перед установкой нового тормоза проверьте состояние других деталей тормозной системы – тормозных колодок и тросов. Если они изношены или повреждены, замените их одновременно с установкой нового тормоза.

Важно также правильно настроить и отрегулировать горный тормоз после установки. Убедитесь, что тормозной рычаг имеет правильное положение и ход, и что тормоза отзываются на нажатие рычага корректно и эффективно

Настройка может потребовать опыта и инструментов, поэтому лучше обратиться к специалисту, если вы не уверены в своих навыках.

Шаги по установке горного тормоза1. Отсоедините старые тормоза от рамы велосипеда.2. Установите новые тормозные механизмы и колодки на раму.3. Подключите тормозные тросы или гидравлические шланги к тормозам.4. Проверьте правильность установки и затяжку всех болтов и креплений.5. Отрегулируйте тормоза и проверьте их работу на пустом ходу.6

Протестируйте тормоза на короткой поездке, обратив внимание на эффективность и отзывчивость тормозов

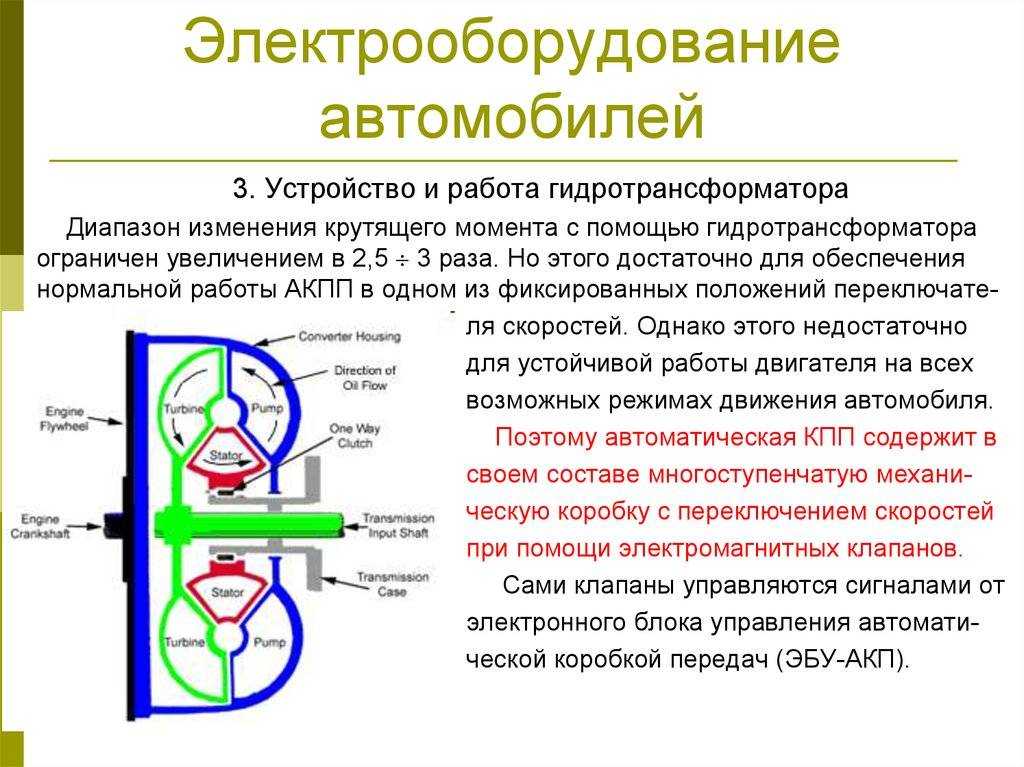

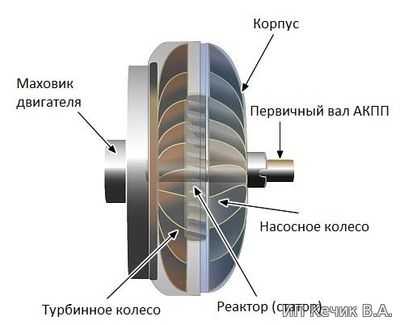

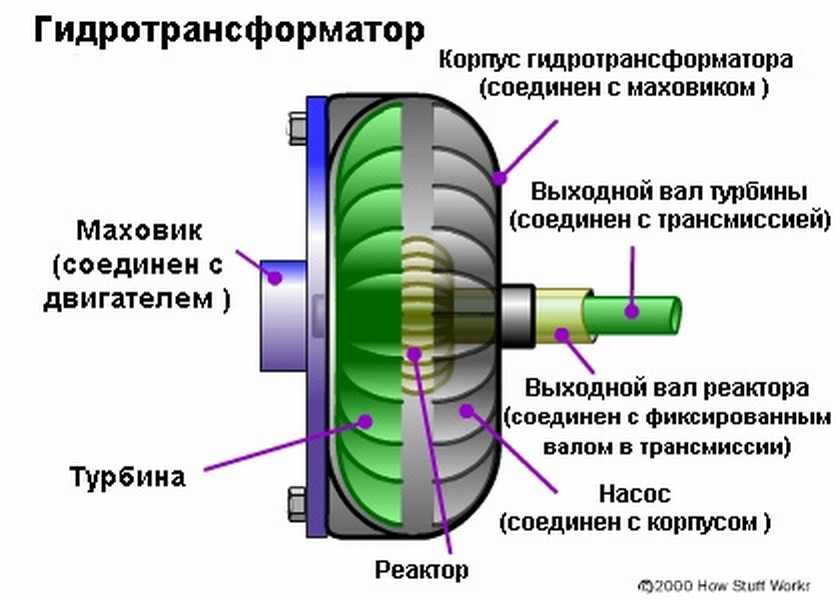

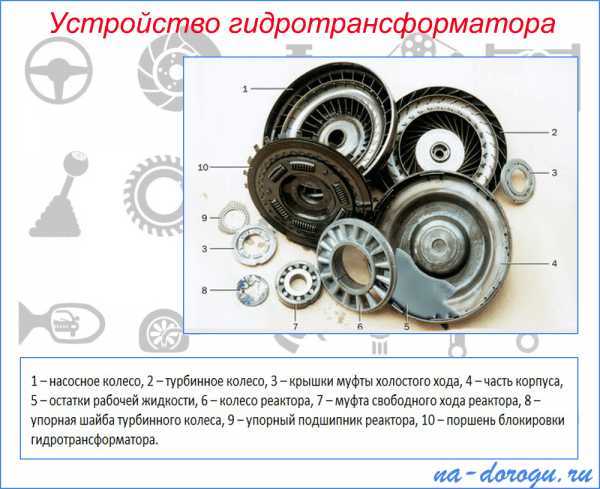

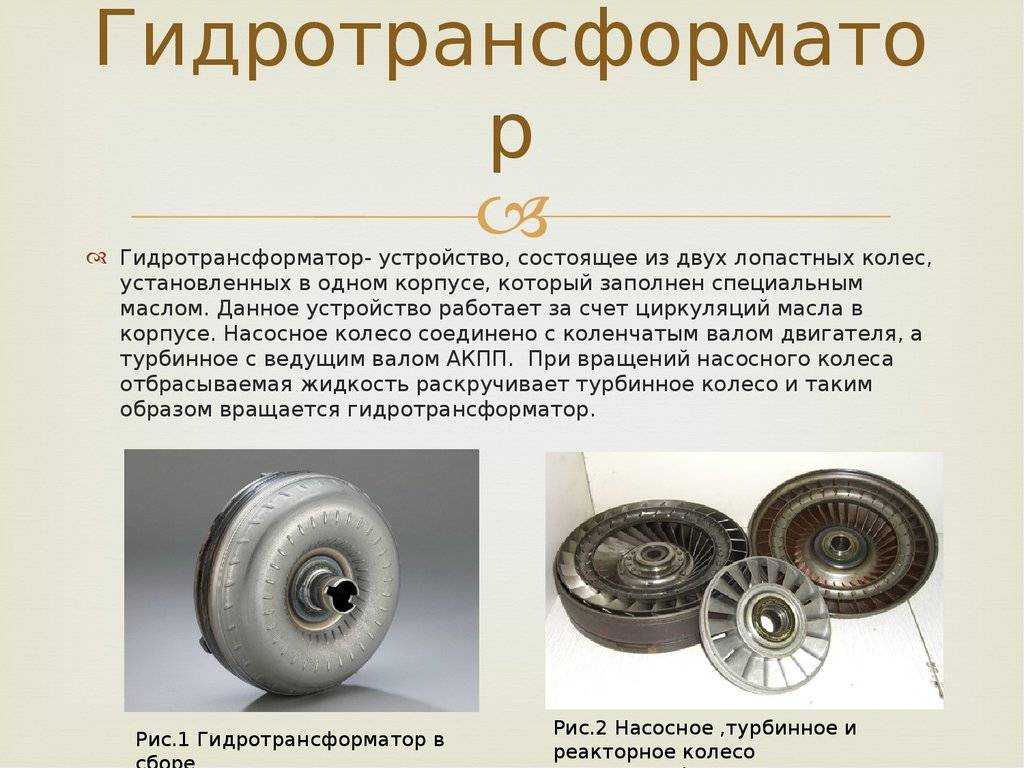

Устройство и принцип работы гидротрансформатора

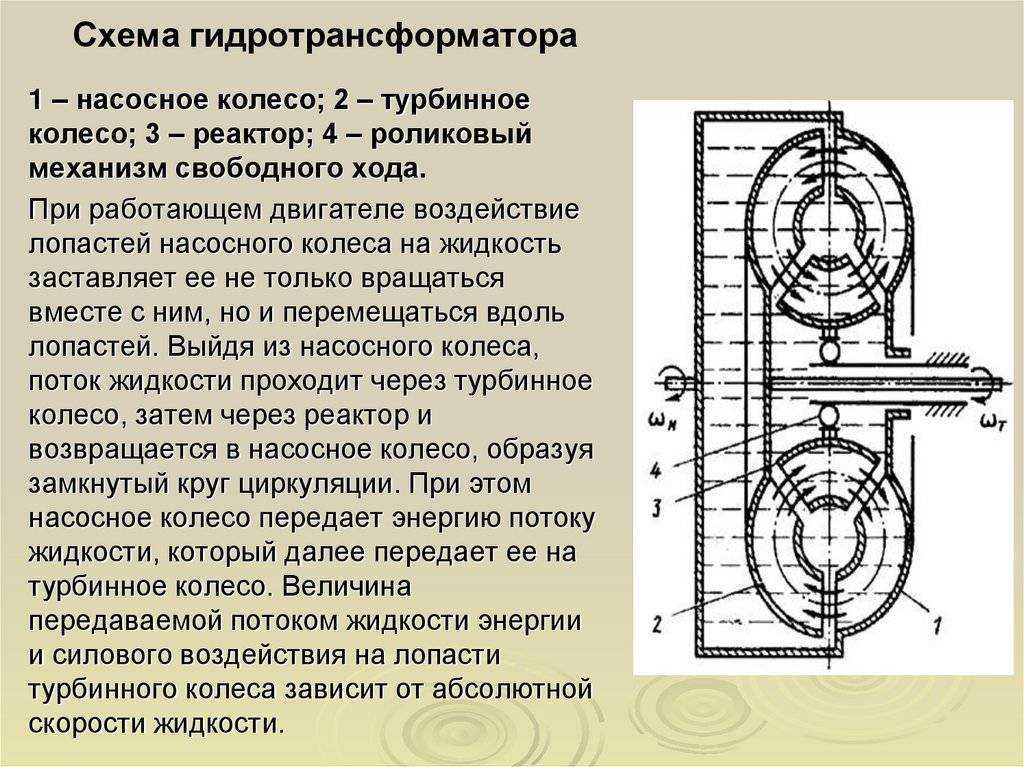

Гидротрансформатор представляет собой закрытую камеру тороидальной формы, внутри которой вплотную друг к другу соосно размещены насосное, реакторное и турбинное лопастные колеса. Внутренний объем гидротрансформатора заполнен циркулирующей по кругу, от одного колеса к другому, жидкостью для автоматических трансмиссий. Насосное колесо выполнено в корпусе гидротрансформатора и жестко соединено с коленчатым валом, т.е. вращается с оборотами двигателя. Турбинное колесо жестко связано с первичным валом автоматической коробки передач.

Между ними находится реакторное колесо, или статор. Реактор установлен на муфте свободного хода, которая позволяет ему вращаться только в одном направлении. Лопасти реактора имеют особую геометрию, благодаря которой поток жидкости, возвращаемый с турбинного колеса на насосное, изменяет свое направление, тем самым увеличивая крутящий момент на насосном колесе. Этим различаются гидротрансформатор и гидромуфта. В последней реактор отсутствует, и соответственно крутящий момент не увеличивается.

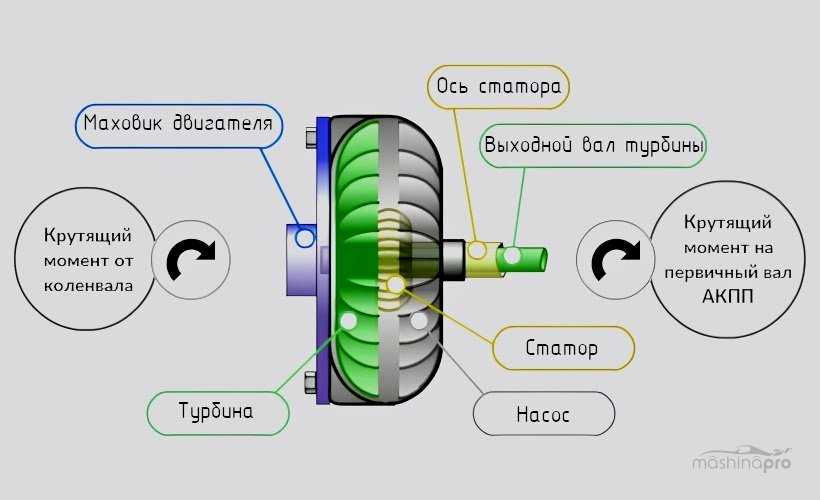

Принцип работы гидротрансформатора основан на передаче крутящего момента от двигателя к трансмиссии посредством рециркулирующего потока жидкости, без жесткой связи. Ведущее насосное колесо, соединенное с вращающимся коленчатым валом двигателя, создает поток жидкости, который попадает на лопасти расположенного напротив турбинного колеса. Под воздействием жидкости оно приходит в движение и передает крутящий момент на первичный вал трансмиссии. С повышением оборотов двигателя увеличивается скорость вращения насосного колеса, что приводит к нарастанию силы потока жидкости, увлекающей за собой турбинное колесо. Кроме того, жидкость, возвращаясь через лопасти реактора, получает дополнительное ускорение. Поток жидкости трансформируется в зависимости от скорости вращения насосного колеса. В момент выравнивания скоростей турбинного и насосного колес реактор препятствует свободной циркуляции жидкости и начинает вращаться благодаря установленной муфте свободного хода. Все три колеса вращаются вместе, и система начинает работать в режиме гидромуфты, не увеличивая крутящий момент. При увеличении нагрузки на выходном валу скорость турбинного колеса замедляется относительно насосного, реактор блокируется и снова начинает трансформировать поток жидкости.

Основные технические характеристики автомобиля

Новая серия транспортных средств получила более сбалансированные параметры в сравнении с более ранней техникой бренда. Технические характеристики Hyundai HD 78:

• использована габаритная колесная формула 4х2;
• общая длина корпуса классической серии машин составляет 5,3 метра, а ширина – 2,1 метра;
• предельная высота конструкции – 2,285 метра;
• уровень дорожного просвета в 23,5 см обеспечивает хорошую проходимость;
• снаряженная масса достигает 2,54 тонны;
• величина установленных шин – 7.00xR16-14PR;
• радиус для осуществления маневра разворота – 5,2 метра.

Автомобили серии оснащены специальным тяговитым дизельным мотором на четыре цилиндра линейки модель D4DB. Двигатель Hyundai HD 78 оборудован специальным турбонаддуром, а также системой промежуточного оснащения. Предельная мощность агрегата достигает 140 лошадиных сил, а объем составил 3,907 литра. В сравнении с аналогичными двигателями серии данный мотор может похвастаться более широким рабочим диапазоном. Выгодным преимуществом стало отсутствие сложных электронных систем и дополнительных датчиков, что значительно упрощает проведение ремонта, позволяет сэкономить время. Мотор ранней линейки транспортных средств полностью отвечает принятому экологическому стандарту Евро-3, более новые модели соответствуют Евро-4, где также интегрирована передовая система управления подачей топлива «Коммон Рэйл». Предельная скорость автомобиля составляет 120 км/час. Расход топлива Hyundai HD 78 при эксплуатации машины по городу составляет 15 литров на 100 километров. Бак рассчитан на 100 литров. Производителем достигнут предельный крутящий момент 372 Н*м в рамках работы при 1400 оборотах в минуту.

Реле горного тормоза Hyundai HD 78: информация о расположении

В грузовых автомобилях Hyundai HD 78 реле горного тормоза играет важную роль в обеспечении безопасности во время спуска на крутых склонах. Реле горного тормоза отвечает за управление системой горного тормоза и предотвращает превышение скорости при движении вниз.

Чтобы найти реле горного тормоза Hyundai HD 78, необходимо знать его точное расположение. Реле горного тормоза обычно размещается в моторном отсеке автомобиля, недалеко от главного блока предохранителей и реле. Оно может располагаться на передней панели или на боковой стенке моторного отсека. В некоторых моделях Hyundai HD 78 реле горного тормоза может быть скрыто под защитной крышкой или кожухом для защиты от пыли и влаги.

Чтобы точно определить местоположение реле горного тормоза Hyundai HD 78, рекомендуется обратиться к руководству по эксплуатации автомобиля. В руководстве предоставляется схема расположения реле и других компонентов системы горного тормоза, а также подробные инструкции по нахождению и замене реле в случае необходимости.

Важно помнить, что реле горного тормоза — это важный элемент системы безопасности автомобиля Hyundai HD 78, и любые работы по замене или ремонту реле должны выполняться только квалифицированными специалистами или авторизованными сервисными центрами. Таким образом, для определения расположения реле горного тормоза Hyundai HD 78, следует обратиться к руководству по эксплуатации автомобиля и использовать предоставленную там схему

В случае возникновения проблем с реле горного тормоза, рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и ремонта

Таким образом, для определения расположения реле горного тормоза Hyundai HD 78, следует обратиться к руководству по эксплуатации автомобиля и использовать предоставленную там схему. В случае возникновения проблем с реле горного тормоза, рекомендуется обратиться к квалифицированным специалистам для проведения диагностики и ремонта.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Ремонт гидротрансформатора

Покупка нового гидротрансформатора — достаточно дорогое удовольствие. Усложняется ситуация еще и тем, что зачастую на старые подержанные импортные автомобили достать подходящий «бублик» бывает непросто. Поэтому в большинстве случаев автовладельцы предпочитают ремонтировать гидротрансформаторы, тем более что этот узел вполне ремонтопригоден.

Цена самого простого ремонта начинается со значения около 4…5 тысяч российских рублей. Однако сюда нужно добавить стоимость демонтажа трансмиссии, выполнения дефектовки, а также цену новых заменяемых деталей. Как правило ремонт гидротрансформатора состоит из следующих работ:

• Демонтаж и разрезание. Корпус гидротрансформатора в большинстве случаев запаивается. Соответственно, чтобы добраться до его внутренностей, необходимо разрезать корпус.
• Промывка внутренних деталей. Для этого удаляется трансмиссионная жидкость и при помощи чистящих средств выполняется промывка лопастей, каналов и других деталей «бублика».
• Дефектовка. Один из самых ответственных процессов. Во время его выполнения производится проверка всех внутренних деталей гидротрансформатора. При выявлении поврежденных внутренностей принимается решение об их замене или ремонте.
• Замена частей. Как правило, при выполнении ремонтных работ все резиновые и пластмассовые уплотнения меняются на новые. Зачастую также меняются фрикционные накладки и гидроцилиндры. Естественно, что перечисленные запчасти нужно купить дополнительно.
• После выполнения ремонта корпус вновь собирается и запаивается.
• Выполняется балансировка гидротрансформатора. Она нужна для нормальной работы узла в дальнейшем.

При выполнении ремонта важен профессионализм его исполнителей. Дело в том, что гидротрансформатор работает с высокими оборотами и давлениями жидкости. Поэтому здесь очень важна точность настройки узла, поскольку малейшая несоосность или разбалансировка при значительных нагрузках может вновь вывести из строя гидротрансформатор и даже другие элементы автоматической трансмиссии, вплоть до самой АКПП.
