Замена рулевой тяги авео: инструкция, видео, выбор

Подготовка инструментов и запчастей

Перед заменой рулевых тяг Шевроле Авео необходимо подготовить все необходимые инструменты и запчасти. Это позволит сэкономить время и выполнить работу качественно.

Ниже приведен список инструментов и запчастей, которые понадобятся для выполнения процедуры замены:

Инструменты	Запчасти
Гаечный ключ	Новые рулевые тяги
Торцовые головки	Крепежные элементы
Отвертка	Герметик (при необходимости)
Молоток	—
Шлицевые и рожковые ключи	—

Перед началом работы убедитесь, что у вас есть все необходимые инструменты в рабочем состоянии. Также убедитесь, что у вас есть новые рулевые тяги и, при необходимости, крепежные элементы и герметик.

avtodobryak › Блог › Установка сигнализации StarLine A94 на автомобиль Chevrolet Aveo 2014

Сегодня в установочном центре АвтоДобро.ру мы произвели инсталляцию автомобильной сигнализации StarLine A94 с функцией автоматического запуска двигателя. Для обхода штатного иммобилайзера при дистанционном запуске был установлен бесключевой модуль Fortin. Этот модуль обеспечивает безопасный запуск без вмешательства в штатную охранную систему. Никаких дубликатов ключей изготавливать нет необходимости.

Охранная сигнализация StarLine A94 2CAN оснащена интегрированным CAN модулем, который позволяет произвести инсталяцию по цифровой шине данных. Это наиболее «мягкий» и безопасный способ установки. Так же при такм способе подключения сохраняется функция Slave, т.е. управлять основными функциями сигнализации можно со штатного брелка автомобиля и наоборот. При желании A94 можно дополнить GSM/GPS модулем, что позволит не только отслеживать местонахождение автомобиля по спутникам GPS, но и осуществлять удалённое управление всеми функциями сигнализации при помощи мобильного телефона, приложения для смартфона или компьютера. Все работы производятся квалифицированными специалистами. По итогам инсталляции клиенту выдаётся копия лицензии на право проведения работ, а так же делаются все необходимые отметки. На всё оборудование и работы даётся гарантия! Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Установка сигнализации с автозапуском StarLine А94 и модуля обхода иммобилайзера FORTIN на автомобиль Chevrolet Aveo Видео отчёт о проделанной работе.

Установочный центр АвтоДобро.ру — качественно и надёжно! Контакты: Владимирская область, г. Ковров, ул. Чкалова, 31 тел.: 89209278510, 89607302135

Режим работы: ПН-ПТ: с 9-00 до 18-00 СБ: с 9-00 до 15-00 ВС: выходной

источник

Установка новых рулевых тяг

Для установки новых рулевых тяг на Шевроле Авео следуйте следующим шагам:

Поднимите переднюю часть автомобиля с помощью домкрата и установите его на подставки для обеспечения безопасности работы.
Откройте капот и отсоедините наконечник рулевой тяги от рулевого наконечника с помощью специального инструмента.
С помощью отвертки или пассата, удалите зажимы, которые держат рулевую тягу на месте.
Внимательно наблюдайте за порядком расположения деталей при снятии старой тяги, чтобы правильно установить новую тягу.
Установите новую рулевую тягу на свои места и закрепите ее зажимами или специальными крепежными элементами в соответствии с порядком, наблюдаемым при снятии старой тяги.
Подключите наконечник рулевой тяги к рулевому наконечнику с помощью специального инструмента. Убедитесь, что соединение крепкое.
Проверьте все соединения и крепежные элементы на предмет надежности и правильной установки.

После того, как новые рулевые тяги установлены на Шевроле Авео, убедитесь, что все соединения крепкие и надежные. Проверьте работу рулевой системы автомобиля на пустой дороге перед тем, как выезжать на дорогу с другими автомобилями.

Замена рулевых тяг Шевроле Авео своими руками

Если вы заметили износ или любые неисправности в работе рулевых тяг, вы можете произвести замену этих деталей самостоятельно. Для этого вам понадобятся следующие инструменты и материалы:

Набор ключей и отверток
Специальный ключ для снятия рулевой тяги
Новые рулевые тяги
Смазка для рулевых тяг

Прежде чем начать замену рулевых тяг, убедитесь, что автомобиль стоит на ровной и устойчивой поверхности. Следуйте следующей пошаговой инструкции:

Откройте капот автомобиля и найдите местоположение рулевых тяг.
Отверните гайку крепления рулевой тяги с помощью ключа.
Снимите рулевую тягу с рулевого механизма и переднего колеса при помощи специального ключа.
Установите новую рулевую тягу, следуя обратной последовательности снятия.
Затяните гайку крепления рулевой тяги с помощью ключа.
Смажьте новую рулевую тягу смазкой для рулевых тяг.
Проверьте работу рулевой системы, убедившись в отсутствии любых нештатных звуков и проблем при повороте руля.

После замены рулевых тяг, рекомендуется также выполнить проверку и, при необходимости, регулировку угла установки передних колес автомобиля. В случае возникновения любых трудностей или сомнений, лучше обратиться к профессионалам или авторизованному сервисному центру, чтобы произвести замену рулевых тяг Шевроле Авео с надлежащим качеством и гарантией.

подключение кнопок руля к магнитоле Андройд Шевроле авео т300

Chevrolet Aveo подключаем мультируль к AndroidПодробнее

Обучение кнопок на руле магнитола FarCarПодробнее

Собираюсь усовершенствовать штатную магнитолу в АвеоПодробнее

Тайны и секреты автомагнитол Junsun на Андроид и еще раз о подключении камеры заднего видаПодробнее

Адаптер кнопок на руле для Chevrolet, HummerПодробнее

Подключение кнопок руля к магнитоле Pioneer MVH-AV185Подробнее

15 КРУТЫХ ВЕЩЕЙ НА ШЕВРОЛЕТ НА АВЕО/RAVON R3 ИЗ КИТАЯ CHEVROLET / NEXIA AVEO T250/300 АВТОТОВАРЫПодробнее

Chevrolet aveo T300Подробнее

Canbus. Нужен ли canbus для Вашего авто и магнитолы JunsunПодробнее

Как привязать кнопки управления и руля на штатную андроид магнитолу junsunПодробнее

Беспроводное подключение Android на штатный монитор Opel и ChevroletПодробнее

Штатная магнитола Chevrolet Aveo (2011-2015) Android TA060Подробнее

Автомобильный держатель для телефона Шевроле Авео т300Подробнее

Подробный обзор недорогой универсальной 2DIN магнитолы на Android. Универсальное головное устройствоПодробнее

Установка китайской магнитолы в Chevrolet Cruze с AliexpressПодробнее

Chevrolet Cruze Android автомагнитолаПодробнее

Камера заднего вида как подключить . Просто и понятно 100%Подробнее

Распайка штатной магнитолы Chevrolet Aveo T300Подробнее

Распространенные проблемы

Иногда установить причину появления стука бывает непросто. Поэтому во время диагностики следует придерживаться ряда рекомендаций.

Проверка:

Обращать внимание на то, с какой стороны и в какое время появляется шум передней подвески. Стук может быть слышен со стороны водительского сидения, со стороны пассажира, он может быть постоянным или появляться только при вхождении в поворот или торможении

Установив локацию, найти источник шума будет проще.
Для установления причины неисправности в сервисах машину ставят на яму или подъемник (можно самому арендовать место в сервисе) и начинают протягивать авто. Делать это лучше, не снимая колес, иначе (со снятыми колесами) можно не найти причину поломки.
Если с ходу причину неисправности найти не удалось, можно попробовать смазать задние сайлентблоки передних рычагов силиконом. Иногда это помогает устранить пробему.
Более глубокой является диагностика элементов подвески – для этого механизм необходимо снять и разобрать на части. Детали не должны иметь следов деформации, сколов и трещин. В случае обнаружения таковых запчасть следует заменить.

Как разобрать:

Установить машину на яму/эстакаду и снять колесо.
Резьбовые соединения зачистить специальной щеткой, после чего смазать WD-40.

Как поменять наконечник рулевой тяги:

Ключом на 19 выкрутить гайку наконечника рулевой тяги, отпустив до этого стопорную гайку ключом на 14 на 30 град.

Ударить молотком по поворотному кулаку, чтобы сместить наконечник рулевой тяги.

Снять старый наконечник и поставить вместо него новый, закрутив до стопорной гайки.
Снова установить наконечник в поворотный кулак, закрутить гайку и поджать стопорной гайкой.

Замена шаровой опоры:

Выкрутить гайку шаровой опоры (ключ на 19), которая крепит ее к поворотному кулаку.
Ключом на 17 удерживать головку болта сверху, головкой на 17 снять гайки и болты крепления шаровой опоры к нижнему рычагу.

Молотком ударить по поворотному кулаку, чтобы снять шаровую опору.
Нагнуть книзу нижний рычаг, демонтировать шаровую опору.
Установить новую деталь в нижний рычаг, далее в кулак, после чего затянуть крепежи.

Замена тормозного диска:

Снять болты крепления направляющих тормозных колодок.

При помощи отвертки тормозной цилиндр слегка вдавить внутрь.
Демонтировать суппорт и установить его на проволочку, защищая от повреждения тормозной шланг.
Снять болты скобы тормозного суппорта и демонтировать деталь.

Произвести замену тормозного диска, открутив 2 винта крепления.

Снятие стойки стабилизатора:

Зафиксировать ключом на 15 палец и убрать верхние гайки стойки ключом на 17.

Отодвинуть стойку, чтобы она не мешала.
Взять 2 ключа на 17 – первым держать болт, а вторым снять гайки крепления главной стойки подвески

ВАЖНО при этом болты до конца не выкручивать!. Поднять капот, убрать защитную крышку и накидным ключом на 22 и головкой на 9 снять крепление стойки вверху

Поднять капот, убрать защитную крышку и накидным ключом на 22 и головкой на 9 снять крепление стойки вверху.

Снять оставленные ранее болты и демонтировать стойку в сборе.

Если в вашем Шевроле Авео появился стук в передней подвеске, обязательно нужно установить его причину, и ни в коем случае не пускать все на самотек. Установить причину и провести ремонт можно в сервисе или же своими силами, воспользовавшись инструкциями с сайта. Также рекомендуем посмотреть видео по диагностике и исправлению стука и скрипа в передней подвеске Шевроле Авео.

Сайт установщиков

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Красно\черный (+)	Жгут замка зажигания, Белый 6-контактный разъем, PIN 2
Зажигание	Желтый (+)	Жгут замка зажигания, Белый 6-контактный разъем, PIN 3
Зажигание 2	Н/Д
Зажигание 1	Розовый (+)	Жгут замка зажигания, Белый 6-контактный разъем, PIN 4
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Красно\черный (+)	Жгут замка зажигания, Белый 6-контактный разъем, PIN 1
АСС 2	Желтый (+)	Жгут замка зажигания, Белый 6-контактный разъем, PIN 6
Наличие ключа	Светлозеленый (+)	Зажигание KEY SWITCH, Белый 2-контактный разъем, PIN 2
Габаритные огни ( — )	Белый (-)	Переключатель света фар, Белый 6-контактный разъем, PIN 4
Габаритные огни ( + )	Фиолетовый (LEFT) & Коричневый/Белый (RIGHT)	Водительская кикпанель, Желтый 22-контактный разъем, PINS 7 & 8
ЦЗ Закрытие	GREY/DARK Зеленый (-) TYPE B	DOOR LOCK RELAY BELOW BLOWER MOTOR, Белый 8-контактный разъем PIN 1
ЦЗ Открытие	Желтый/DARK Зеленый (-) TYPE B	DOOR LOCK RELAY BELOW BLOWER MOTOR, Белый 8-контактный разъем PIN 7
LOCK MOTOR WIRE	Н/Д
Двери	Белый to DARK Зеленый/Белый (-)	Водительская кикпанель, Черный 10-контактный разъем
Вежливая подсветка	Белый to DARK Зеленый/Белый (-),(Requires #775 relay)	Водительская кикпанель, Черный 10-контактный разъем
Открытие багажника	Н/Д
Раздвижная дверь	Н/Д
Сигнал	Черный/БелыйилиЧерный (-)	Жгут рулевой колонки
Тахометр	Серый to Белый (AC)	ECM,Разъем K, Pin 25,
WAIT TO START LIGHT	Н/Д
Тормоз	Коричневый (+)	Водительская кикпанель, Белый 15-контактный разъем, PIN 6
Отключение штатной сигнализации	DARK Синий (-)	Водительская дверь HARNESS
ANTI-THEFT	GM’S TRANSPONDER ANTI-THEFT SYSTEM,	Зажигание TUMBLER

NOTES

NOTE #1: Equipped with GM’S TRANSPONDER ANTI-THEFT SYSTEM, requires Part #791 BYPASS MODULEиan extra Зажигание Key for Remote Зажигание Operation. To order go to the SECURITY BYPASS MODULE Page on this website.

NOTE #2: The ECM (Engine Control Module) is located on the DRIVERS FENDER in front of

источник

Крепление новой тяги

После того, как старая рулевая тяга была снята, необходимо закрепить на ее место новую тягу. Для этого выполните следующие шаги:

Установите новую рулевую тягу в соответствующий паз на рулевой трапеции.
Затяните гайки, которыми крепится тяга к рулевой трапеции, с помощью торцового ключа. Убедитесь, что тяга надежно закреплена и не имеет зазоров.
Подсоедините концы новой рулевой тяги к соответствующим поворотным рычагам, используя резьбовые соединения и гайки.
Дополнительно затяните гайки на поворотных рычагах, чтобы убедиться в надежности соединений.

После завершения данных шагов убедитесь в правильной и надежной установке новой рулевой тяги. Проверьте свободное перемещение колес и отсутствие люфта.

Меняем рулевые наконечники на Шевроле Авео

Наконечники рулевых тяг Chevrolet Aveo подлежат замене каждые 30 000–60 000 (км) пробега. Конкретный срок зависит от качества дорог и опыта водителя.

Данная работа не отличается большой сложностью. Наконечники рулевых тяг сможет самостоятельно заменить даже малоопытный водитель

Обратите внимание, наконечники рулевых тяг меняются сразу на обоих колесах (с правой и левой стороны).

Вместе с наконечниками можно заменить и сами рулевые тяги, а также шаровые опоры, стойки и втулки стабилизатора. Только в этом случае к автомобилю вернется мягкость, плавность и маневренность езды.

Процесс замены наконечников рулевых тяг на Шевроле Авео

Наличие смотровой ямы не критично. Останавливаем и глушим транспорт. Включаем стояночный тормоз.
Начнем с колеса со стороны пассажира. Ослабляем крепление колеса.

Приподнимаем пред авто домкратом и подставляем какой-нибудь упор для страховки.

Выкручиваем крепеж до конца и снимаем колесо.

Замеряем количество витков резьбы на изношенном наконечнике, которые остались на рулевой тяге. Как альтернатива, можно рулеткой замерить расстояние от какой-нибудь неподвижной части подвески до резьбы рулевого наконечника (как на видео).

При помощи съемника размыкаем соединение наконечника рулевой тяги и поворотного кулака.

Выкручиваем наконечник рулевой тяги. Для страховки, можно считать витки резьбы, то есть насколько закручен наконечник.

Ставим новый наконечник рулевой тяги. Не забудьте проконтролировать длину, на которую накручивается рулевой наконеник.
Проводим сбор узла в обратной последовательности.
Делаем пробный заезд.

Нам понадобятся:

Домкрат
Щетка с металлическим ворсом
WD-40

Также, стоит обратить внимание, что внутренняя резьба наконечников может отличаться по диаметру у некоторых модификаций Chevrolet Aveo. Лучше всего вначале демонтировать один из наконечников рулевых тяг, а только потом поехать за покупкой новых наконечников, держа при себе изношенный оригинал.

Пользуясь случаем, можно дополнительно поменять рулевые тяги, шаровые опоры, стойки и втулки стабилизатора.

Дополнительная информация

Диагностировать износ наконечников рулевых тяг несложно. На их поломку намекают:

Металлический стук из под колес
Отдача в руль при наезде на различные препятствия
Люфт рулевых наконечников, если их дергать из смотровой ямы

Специалисты рекомендуют вместе с наконечниками менять и другие компоненты ходовой.

Обратите внимание, в бюджетных наконечниках рулевых тяг, как правило, находится недостаточный уровень смазки под пыльниками. Крайне желательно дополнительно добавить туда смазки

На видео отмечен этот момент.

Также, при сборке узла не забудьте смазать резьбовые поверхности рулевых тяг и посадочные места на поворотных кулаках. Этот момент позволит при следующем ТО избежать проблем с демонтажем рулевых наконечников.

zaz-shop.com.ua

На ремонт приехал автомобиль Chevrolet Aveo (Шевроле Авео) 2009 года выпуска, на котором необходимо будет заменить рулевые наконечники, покажем как это можно сделать своими силами в гаражных условиях.

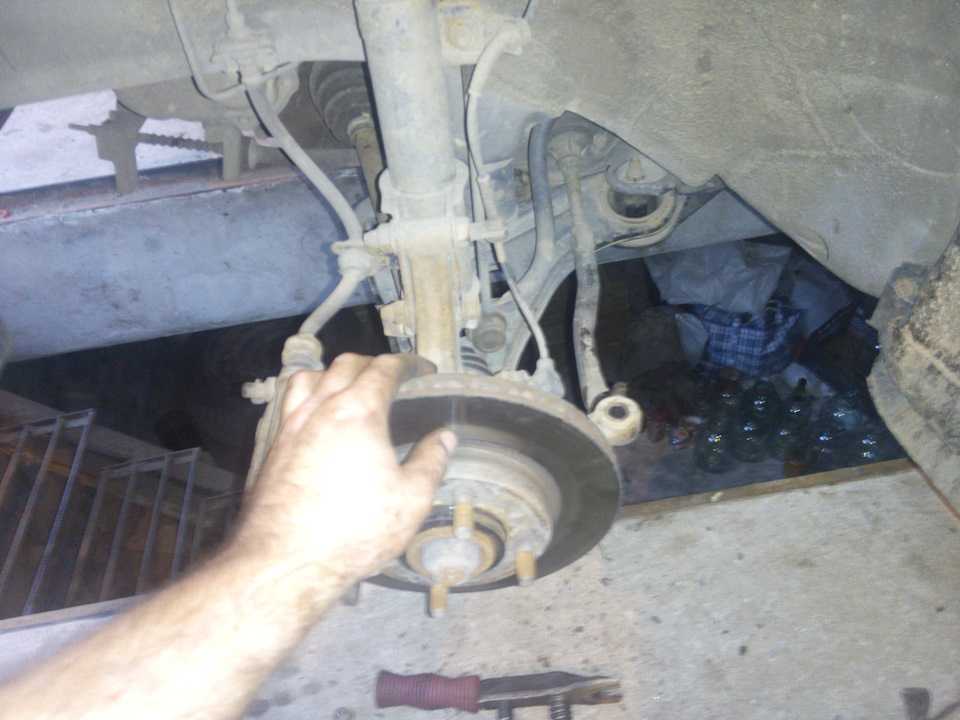

Поднимаем автомобиль и снимаем колёса. Откручиваем эту гайку ключом на 19:

Расконтрогаем эту гайку на 17:

Наносим 2-3 хлёстких удара молотком:

Вытаскиваем старую деталь. Перед установкой новой смазываем её резьбу медной смазкой. Установка проходит в обратной последовательности. В ролике показано два способа демонтажа наконечников, в одном используется молоток, в другом более щадящем съёмник.

Шевроле Лачетти хэтчбек 2010 года отзывы
Шевроле Авео чьи машины
Отключение подушки безопасности пассажира Шевроле Круз
Niva Chevrolet в будущем
Chevrolet niva спальное место
Нива Шевроле греется переднее колесо
Лампочка габаритов Шевроле эпика
Запчасти на Шевроле Авео ролик
Моторчик для заднего дворника Шевроле Лачетти
Сколько стоят брызговики на Шевроле Авео
Шевроле трекер видеообзор
Chevrolet россия санкции
Вой кпп Шевроле Круз
Шевроле Круз от хозяина
Доп насос на Шевроле Авео

Источник

Шевроле авео рулевые наконечники – Рулевой наконечник CHEVROLET AVEO (T250, T255)

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Проверка замены рулевых тяг на дороге

После замены рулевых тяг на автомобиле Chevrolet Aveo T250 своими силами, необходимо произвести проверку корректности установки и правильной работы рулевой системы на дороге.

Во-первых, перед началом проверки необходимо установить автомобиль на ровной горизонтальной поверхности и убедиться, что колеса находятся в прямом положении. Это поможет избежать искажений результатов проверки.

Во-вторых, убедитесь, что рулевое колесо откликается с правильным усилием

Поворачивайте рулевое колесо влево и вправо, обратите внимание на то, насколько легко или трудно оно поворачивается. Усилие должно быть равномерным и соответствовать стандартам производителя автомобиля

Третий шаг — проверить поворачиваемость автомобиля во время движения

При езде на прямой и на поворотах обратите внимание на поведение автомобиля. Рулевое колесо должно откликаться мягко и плавно, без рывков или задержек

Четвертая проверка — отклик рулевой системы на различные дорожные условия. Пересечение неровностей на дороге, проскальзывание на мокром покрытии или наледи, проезд поворотов — все это должно быть выполнено без проблем и с правильной реакцией рулевой системы.

Наконец, после проверки рулевой системы на дороге убедитесь, что нет никаких странных звуков, треска или посторонних шумов, связанных с рулевой системой. Если есть какие-либо аномальные звуки или проблемы с управляемостью автомобиля, это может указывать на неправильную установку рулевых тяг или другие проблемы в системе.

Проверка замены рулевых тяг на дороге является важным этапом процесса установки и гарантирует безопасную и правильную работу рулевой системы на автомобиле Chevrolet Aveo T250. При возникновении каких-либо сомнений или проблем рекомендуется обратиться к специалистам или автосервису.

Способ кардинально в сравнении устарело

Замена рулевых тяг Chevrolet Aveo Т250 собственными силами может быть достаточно сложной задачей, особенно для тех, кто не имеет опыта в автомобильном ремонте. К счастью, современные технологии и сервисные центры предоставляют более простые и эффективные методы решения подобных проблем.

Способ самостоятельной замены рулевых тяг, который был популярен в прошлом, сейчас считается устаревшим и не рекомендуется. Этот способ требует специализированного инструмента, точных измерений и опыта в автомобильном ремонте. Ошибки в процессе замены могут привести к серьезным последствиям, таким как неправильное функционирование системы рулевого управления и повреждение других компонентов автомобиля.

Сегодня на рынке существуют более современные и надежные способы замены рулевых тяг. Один из них — обратиться в сервисный центр, где профессионалы выполнят все необходимые работы. Это гарантирует правильную установку и качественную замену тяг, а также исключает возможность ошибок и повреждений.

Кроме того, в сервисных центрах обычно предлагаются гарантии на выполненные работы, что является дополнительным преимуществом. Также вам не придется тратить свое время и силы на изучение технической документации и поиск необходимого инструмента.

Вывод: современные методы замены рулевых тяг Chevrolet Aveo Т250 позволяют достичь надежного и качественного результата, избежав возможных ошибок и проблем. Однако, попытаться выполнить данную работу самостоятельно может быть опасным и нерациональным решением. Лучшим вариантом будет обратиться в профессиональный сервисный центр, где вам окажут качественную помощь и гарантируют правильное выполнение всех необходимых работ.

Проверка и настройка рулевого механизма

После замены рулевых тяг в Chevrolet Aveo T250 необходимо провести проверку и настройку рулевого механизма. Это позволит убедиться в правильной установке и обеспечить безопасность и комфорт во время движения.

1. Проверка рулевого механизма

Перед началом проверки убедитесь, что автомобиль находится на ровной горизонтальной поверхности и выключен.

— Проверьте, не имеете ли вырубка и люфт в рулевом колесе. При вращении рулевого колеса оно не должно иметь свободного хода или заедать.

— Проверьте работу рулевого усилителя. При включении зажигания должен работать электронный усилитель руля.

— Проверьте, нет ли утечек в рулевой системе. Внимательно осмотрите все соединения, шланги и уплотнения на наличие подтеков масла или других жидкостей.

2. Настройка рулевого механизма

— Заведите автомобиль и проверьте, что рулевое колесо находится в центральном положении в процессе движения прямо.

— При необходимости, отрегулируйте положение рулевого колеса, чтобы оно было направлено ровно.

— Проверьте, что при повороте рулевого колеса на разные стороны автомобиль маневрирует без особых усилий и с одинаковым радиусом поворота.

— При обнаружении каких-либо неисправностей в рулевом механизме обратитесь к квалифицированному специалисту для диагностики и ремонта.

Следуя этим шагам, вы проведете проверку и настройку рулевого механизма в Chevrolet Aveo T250 и обеспечите безопасность и комфорт во время движения.

Условные обозначения на схемах электрооборудования

Перовое, в чем необходимо начать разбираться – это в условных обозначениях цепи. На электрических схемах латинскими буквами обозначаются соответствующие элементы цепи:

Предохранитель – F.
Диод — D.
Разъем — C.
Предохранитель — Ef.
Соединительный разъем — S.
Масса — G.

Также стоит понимать обозначения электрических линий, которые указываются внизу или вверху схем.

Назначение электрических линий

Цвет проводов на схемах обозначается латинскими буквами:

Белый – W/
Черный — B.
Желтый — Y.
Зеленый — G.
Оранжевый — Or.
Фиолетовый — V.
Коричневый — Br.
Светло-зеленый — Lg.
Синий — L.
Голубой — Sb.
Серый — Gr.
Красный — R.
Розовый — P.

Электроприборы соединятся между собой при помощи колодок, которые имеют разное количество пинов (контактов). Для того чтобы найти нужный по счету пин, помните, что считать следует слева направо, сверху вниз.

В следующей таблице указано, где в Шевроле Авео следует искать нужные вам колодки и сколько пинов они имеют (колодки начинающиеся с 100 находятся в подкапотном пространстве, а с 200 в салоне автомобиля).

Маркировка колодок, которые соединяют электроприборы

Теперь вы сможете без труда прочитать любую схему электрооборудования Авео

Карта установки автосигнализации на Chevrolet Aveo 2005

Основные точки — на фотографиях. Замечание: штатный концевик капота, установленный на автомобиле, прерывает +, то есть является плюсовым концевиком. Поэтому, чтоб не заморачиваться, я поставил свой, дополнительный

Вдруг, кому это важно. Машинка с иммобилайзером. Для обхода использовать блок обхода

Для обхода использовать блок обхода.

Управление центральным замком (-) — серый/зелёный (запирание) и жёлтый (отпирание) на блоке штатной сигнализации справа от рулевой колонки.

Ручник (-) — коричневый/белый на панели приборов, левый малый разъём

Концевики дверей (-) — белый Генератор (+) — коричневый на панели приборов левый большой разъём

Бензонасос (+) — коричневый Повороты (+) — синий, небесно голубой Концевик багажника (-) — серый/чёрный в левом пороге

Отпирание багажника (+, силовой) — коричневый из жгута водительской двери

Демонтаж старых рулевых наконечников

Прежде чем приступить к замене рулевых наконечников, необходимо осуществить их демонтаж. В данном разделе будет описана последовательность действий для безопасного и эффективного удаления старых рулевых наконечников на Шевроле Авео Т250.

Шаг 1: Подготовка автомобиля

Перед началом работ убедитесь, что автомобиль находится на ровной горизонтальной поверхности и заблокируйте колеса, чтобы избежать случайного движения. Также рекомендуется отсоединить отрицательный клеммный зажим аккумулятора, чтобы исключить возможность короткого замыкания или повреждения электрических компонентов во время работы.

Шаг 2: Отключение рулевой тяги

Следующим шагом необходимо отключить рулевую тягу. Для этого необходимо снять контргайку и открутить гайку рулевой тяги с помощью подходящего инструмента. При этом следует учесть, что на некоторых моделях может быть установлены дополнительные фиксирующие элементы, которые также необходимо снять.

Шаг 3: Откручивание рулевого наконечника

Далее следует открутить рулевой наконечник с помощью специального ключа или отвертки. Для этого необходимо вставить ключ или отвертку в соответствующий паз на рулевом наконечнике и, удерживая гайку гаечным ключом, повернуть наконечник против часовой стрелки до полного его отворачивания. При необходимости, можно также использовать специальный инструмент для разъединения наконечника от шарнира рейки и колонки.

При снятии рулевых наконечников следует соблюдать осторожность и не повреждать окружающие элементы подвески и рулевых механизмов. Рекомендуется также проверить состояние смазки на рулевых наконечниках и при необходимости их очистить и смазать новой смазкой

После успешного демонтажа старых рулевых наконечников можно приступать к установке новых, что будет описано в следующем разделе.

Износ и повреждения

Рулевые тяги авео Т250 подвержены износу и повреждениям из-за постоянного воздействия на них сил, связанных с управлением автомобилем. Приближение концов рулевых тяг к своему эксплуатационному ресурсу может выражаться в следующих симптомах:

1. Шаткость руля: Если при движении автомобиля вы ощущаете неуверенность в его управлении из-за сильного перемещения руля вправо или влево без соответствующего направления колес, то это может быть признаком износа рулевых тяг.

2. Слюдение шин: Если шины автомобиля неравномерно изнашиваются или начинают шуметь при поворотах, то это может быть связано с неисправностью рулевых тяг, что может привести к неправильному положению колес.

3. Дребезжание или стуки: Если при поворотах рулем вы слышите необычные звуки, такие как дребезжание или стуки, то это может указывать на поломку или износ рулевых тяг.

4. Перекос руля: Если при движении руль удерживается наклоненным в одну сторону или требует значительных усилий для удержания его прямо, то это может быть свидетельством деформации или поломки рулевых тяг.

В случае обнаружения вышеуказанных признаков необходимо рассмотреть возможность замены рулевых тяг авео Т250 своими руками, чтобы избежать возможных аварийных ситуаций и обеспечить нормальную управляемость автомобиля.
