Установка
Если вы решили установить на свой автомобиль то специально для этих целей в нем предусмотрена специальная подготовка в виде готовой проводки, специального места под них, а также место для реле. Когда все необходимое для установки у вас подготовлено можно производить установку:
- Первым делом отсоединяем клеммы от АКБ, затем нужно получить доступ к кнопке, сняв для этого приборную панель
- Под приборной панелью нужно найти свободную фишку
- В БУ в свободную колодку устанавливаем релюшку
- К бамперу выводится проводка
- Используя специальные крепления производится установка дополнительных фар
- Подсоединяем и проверяем работоспособность противотуманнок
Читать новости о новой Ниве
- Реле зажигания Нива Шевроле где находится
- Обзор штатной сигнализации Нива Шевроле
- Нива шевроле установка кондиционера — Автожурнал MyDucato
- Точки подключения сигнализации нива шевроле
- Устройство и ремонт вентиляторов системы охлаждения Нива Шевроле
- Распиновки Нивы Шевроле. Схемы проводов || Нива шевроле схема кнопок стеклоподъемников
- Комбинация приборов шевроле нива тюнинг
- Как поменять лампочки на панели приборов Нива Шевроле: видео
Что это?
Какие первые вопросы вам приходят в голову? Думаю, что это такое и зачем нужно? Многие автопроизводители мыслят так же, поскольку на тех же ВАЗ 2110, 2114 или 2115 противотуманки с завода не встречаются.
Несколько иначе обстоят дела с автомобилями Ниссан, Киа Рио, Тойота Королла или Камри, Форд Фокус, Шевроле Круз, Рено Дастер и так далее. Практически все новые машины комплектуются противотуманками. То есть вы редко встретите Хендай, Хонда, Опель Астра, Шкода Октавия, Фольксваген, Ауди, Мазда, Митсубиси Аутлендер или другие достаточно дорогие машины, на которых ПТФ отсутствуют.
Да, есть некоторые зарубежные авто типа Дэу Нексия, Рено Логан, Шевроле Лачетти, Лада Приора (упс, и наш сюда затесался), Шевроле Нива, где отсутствие противотуманок в порядке вещей.
Так почему у одних они есть, а на других нет? Все просто. Согласно ПДД, противотуманные фары (ПТФ) не являются обязательным компонентом светового оснащения машины. Но одни компании их ставят на все свои модели, вне зависимости от ценового сегмента, другие устанавливают штатные ПТФ выборочно, а третьи вовсе не заморачиваются по этому поводу.
Но я считаю, что ПТФ должны быть нормой и правилом для всех автокомпаний. Почему, спросите вы? Объясняю. Только с ними можно чувствовать себя уверенно и в безопасности, когда на улице дождь, сильный туман. Обычные фары вам не помогут никак. Никакой обычный светодиод, вкрученный в цоколь, ксенон или другая оптика, которую легко поставить как основной свет, не пробирается своими лучами сквозь туман. Функции ближнего света на это тоже не распространяются.
Важный аспект ПТФ в том, что он не только освещает дорогу во время тумана, позволяя определить наличие других авто, препятствий или людей впереди. Также они лучше заметны со стороны встречных машин
Особенно это важно, когда на дороге густой туман, а движение осуществляется по достаточно узкой дороге с двумя полосами
Примечательно, что некоторые ставят ПТФ даже в задние фары. Это тоже правильно, поскольку так шансов получить удар в задний бампер куда меньше.
Немного физики
Интересно, из-за чего обычная оптика не справляется с туманом, а ПТФ да. Все дело в законах физики. Туман — это смесь из мелких капель воды, которые находятся в воздухе, они парят. Свет, падающий на капли, отражается от них. Это вы можете наглядно увидеть, если в тумане включите дальний. Перед вами вырастает белая стена, потому ехать дальше невозможно.
У ПТФ другой принцип работы. Они находятся внизу, обычно свет встраивают в бампер. Световой поток направлен вниз и горизонтально. Это позволяет освещать само дорожного полотно.
Также противотуманки имеют иной спектр свечения. Особенно полезный желтый светофильтр. У низкого расположения ПТФ есть еще одна хитрость. Дело в том, что туман не опускается на саму дорогу, а несколько возвышается над ней. Наглядные видео это вам докажут.
Виды
Бывают линзованные, круглые, встраиваемые, устанавливаемые в бампер и всевозможные другие подвиды противотуманок. Цена на них разная, как и способы подключения. Какие выбрать вам, я однозначно ответить не могу. Это во многом зависит от автомобиля, ваших потребностей и финансовых возможностей.
Можно выделить три типа, в зависимости от используемых типов ламп.
Светодиодные. Они самые популярные и экономичные. Такие лампы практически не потребляют энергию, потому не нагружают генератор вашего автомобиля. Высокие показатели мощности с одновременной экономичностью и долговечностью делают светодиоды самым дорогим видом противотуманок. Но такие затраты себя полностью оправдывают. Светодиодные ПТФ представлены в широком ассортименте. Вы легко купите 4 фары для установки впереди и сзади авто. Есть разные цвета излучения и яркость потоков света
Важное преимущество в том, что светодиоды не нагревают фары. Ксеноновые. Ксенон чаще всего используется на дорогих автомобилях
Ксенон чаще всего используется на дорогих автомобилях
Спектр их свечения приближен к солнечному свету, из-за чего он отлично проходит сквозь туман и обеспечивает эффективную подсветку дорожного полотна. Также такой свет не нагружает зрение водителей, не слепит встречные машины при правильной установке. У них отменное КПД, большой ресурс и небольшое потребление энергии. Галогеновые. Их технические характеристики уступают основным конкурентам. Но они все равно популярные из-за низкой стоимости. Работают неплохо, однако при возможности купите галогенки или же светодиодные устройства. Галогеновая лампа служит не так долго и имеет скорее больше минусов, чем плюсов.
ПТФ на Ниву Шевроле
Такие устройства на Шевроле чаще всего монтируются водителями самостоятельно. ПТФ – противотуманные фары с особыми лампами, которые светят не так ярко, как стандартные приборы, но улучшают видимость, когда на улице дождь, туман, вьюга. В базовой комплектации их нет. Перед работой необходимо изучить, где находится блок-фара, реле, с чего начинать разборку авто, какой инвентарь потребуется, как проводится снятие, установка и подключение устройства.
Необходимые инструменты и материалы
Блок-фара используется для подачи световых сигналов внимания, а специальный стекольный элемент позволяет освещать трассу при плохой видимости. Чтобы провести монтаж противотуманок на Шевроле Нива, необходимо подготовить комплект инструментов, сопутствующие материалы и изучить схему подключения ПТФ. Список инвентаря:
- набор отверток;
- головка на 10;
- ключ на 20;
- пассатижи;
- изолента;
- нож.
Несмотря на то, что в Ниве нового поколения устанавливаются многофункциональные устройства освещения, замена фар на противотуманный вариант актуальна.
Схема подключения
Установка противотуманных фар состоит из нескольких этапов. Как разбирать, менять, подключить ПТФ мы рассмотрим далее. На схеме необходимо при помощи переходников подключить к колодке клавиши обогрева, где:
- черный – масса;
- синий – подсветка;
- оранжевый – зажигание.

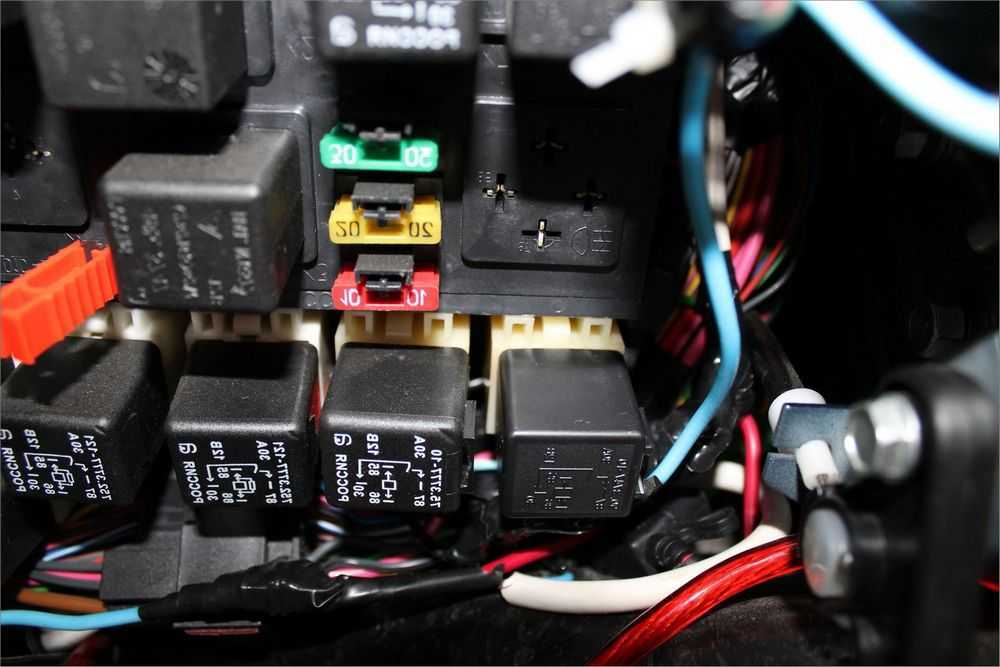

Где находится реле противотуманных фар
Чтобы понять, как разобрать конструкцию и добраться до противотуманной фары, важно знать, где расположено реле. Проводка реле имеет красный цвет кабеля с переходником
Фрагмент расположен рядом с торпедой. Для доступа требуется снять щиток приборов.
Замена ламп в противотуманках
Если требуется заменить стекло или установить ПТФ в сборе, то нужно требуется разборка, снятие, установка. Инструкция:
- Отсоединить минусовую клемму от аккумуляторной батареи.
- Снять решетку радиатора.
- Отключить колодку с проводами и питание с гидрокорректора предварительно зажав фиксатор.
- Выкрутить болты с блока, снять фарную накладку.
- Снять бампер, изъять крепежи, удерживающие блок-фару.
- Вытащить фару из посадочного места.
Обратная сборка выполняется по аналогичному алгоритму. После установки туманного элемента на Шевроле необходима регулировка света.
Лампы для ПТФ
Главное, разобраться с проводкой, чтобы выполнить правильное подключение. Все провода спрятаны в черную гофру. Алгоритм:
- Найти кнопку на колодке, которая отвечает за обогрев стекла. В пучке она третья по счету, обозначена значком +.
- Зажать провод с плюсом и желто-зеленый провод зажигания.
- При участии переходников выполнить подключение методом протяжки проводков. Притянуть ПТФ переднего бампера до реле.
- Протянуть два провода от монтажного блока в подкапотное пространство. Прикрутить ПТФ на Шевроле Ниве: L – направо, R –налево.
В том случае если противотуманнки установлены на вашем автомобиле и их нужно заменить и снять для проведения каких либо работа, нужно подготовить стандартный набор инструментов и проделать следующие действия:
- Обесточиваем автомобиль, сняв клемму с АКБ
- У подкрылка колеса снимаем переднюю часть открутив саморезы
- От фары отсоединяем колодку с проводами
- От бампера откручиваем винты которые крепят к нему фары
- Демонтируем фару
- Проделываем все необходимые действия и устанавливаем все их на место в обратной последовательности
Данные световые элементы являются залогом вашей безопасности в условиях плохой видимости.Если по каким либо причинам их нет на вашем автомобиле вы всегда можете их установить самостоятельно.
Шевроле Нива противотуманные фары
С завода Нива Шевроле комплектуется противотуманными фарами, так как в реалиях современного мира тяжело себе представить какую-либо поездку без дополнительного освещения. Раньше автомобилист использовал птф только во время плохих погодных условиях, сейчас их используют и в ночное время суток как дополнительный свет, но и в дневное время их так же используют в виде световой сигнализации для встреченных машин.
Что из себя представляет противотуманные фары
Данной оптикой комплектуют автомобили Шевроле Нива, противотуманные фары у них представлены в виде треугольника в них монтируются галогенные фары, мощность которых 35W. Устанавливаются они ниже главных фар, что снижает ослепление встречных автомобилей, и способствует лучшему проникновению света сквозь туман. То есть если основная задача главных фар в том, что они помогают освещать дорожное полотно, а вот ПТФ выделяют автомобиль на дороге во время плохих погодных условиях, и освещают дорогу при тумане. Электричество подается на них от сети автомобиля, напряжение которого 12В. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой. Чтобы защитить проводку, устанавливают предохранитель с реле. Основой данной конструкции лежит линзовая оптика, что на 100% справляется с основной функцией освещения дороги во время тумана.
Как правильно установить туманки
Если требуется сделать рестайлинг, или доукомплектовать автомобиль Нива Шевроле, данным оборудованием, в данном внедорожнике есть все подготовки для этого, а именно: готовая проводка, место на бампере, место куда устанавливается реле. Когда все необходимое приобретено, можно переходит к установке:
Обесточиваем автомобиль, снимаем панель приборов, чтобы получить доступ к кнопке
- Под самой панелью находим свободную фишку, которая обмотана изолентой
- Берем кнопку подключаем к фишке и устанавливаем ее в панель
- Релюшку устанавливаем в свободную колодку, в самом блоке управления
- К переднему бамперу выводим и подключаем проводку с фишкой
- Устанавливаем ПТФ в бампер при помощи специальных креплений
- Подключаем противотуманки и проверяем их работоспособность

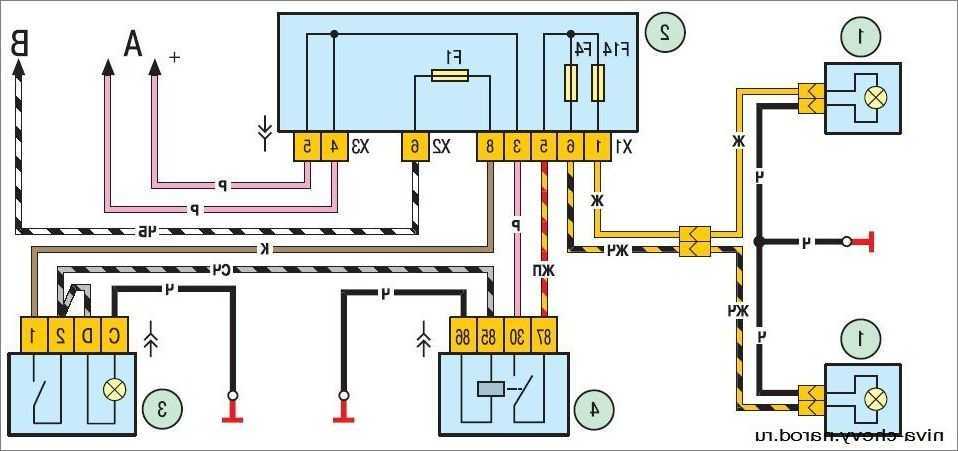

Схема как правильно подключать
Если возникают вопрос как правильно подключать, для этого ниже представлена схема, как это сделать правильно.
Данный прибор является вашим залогом безопасного движения по дорогам с плохой видимостью. И даже если в друг по каким-либо причинам они отсутствую на вашем внедорожнике вы всегда сможете доукомплектовать его, так для этого все предусмотрено в нем.
Особенности и установка противотуманных фар на Ниву Шевроле
Базовая комплектация практически любого автотранспорта требует доработки. Большинство водителей начинают с установки противотуманных фар на Ниву Шевроле для лучшей видимости. Этот вопрос особенно актуален для тех регионов, где повышенный показатель влажности. В утреннее и вечернее время суток автомобилистам сложно ориентироваться на дороге из-за тумана. Противотуманки сделают экстерьер машины более современным, повысят видимость за рулем при плохих погодных условиях, и не будут слепить ярким светом других водителей.
ПТФ на Ниву Шевроле
Такие устройства на Шевроле чаще всего монтируются водителями самостоятельно. ПТФ – противотуманные фары с особыми лампами, которые светят не так ярко, как стандартные приборы, но улучшают видимость, когда на улице дождь, туман, вьюга. В базовой комплектации их нет. Перед работой необходимо изучить, где находится блок-фара, реле, с чего начинать разборку авто, какой инвентарь потребуется, как проводится снятие, установка и подключение устройства.
Необходимые инструменты и материалы
Блок-фара используется для подачи световых сигналов внимания, а специальный стекольный элемент позволяет освещать трассу при плохой видимости. Чтобы провести монтаж противотуманок на Шевроле Нива, необходимо подготовить комплект инструментов, сопутствующие материалы и изучить схему подключения ПТФ. Список инвентаря:
- набор отверток;
- головка на 10;
- ключ на 20;
- пассатижи;
- изолента;
- нож.
Несмотря на то, что в Ниве нового поколения устанавливаются многофункциональные устройства освещения, замена фар на противотуманный вариант актуальна.
Схема подключения
Установка противотуманных фар состоит из нескольких этапов. Как разбирать, менять, подключить ПТФ мы рассмотрим далее. На схеме необходимо при помощи переходников подключить к колодке клавиши обогрева, где:
- черный – масса;
- синий – подсветка;
- оранжевый – зажигание.
Где находится реле противотуманных фар
Чтобы понять, как разобрать конструкцию и добраться до противотуманной фары, важно знать, где расположено реле. Проводка реле имеет красный цвет кабеля с переходником
Фрагмент расположен рядом с торпедой. Для доступа требуется снять щиток приборов.
Замена ламп в противотуманках
Если требуется заменить стекло или установить ПТФ в сборе, то нужно требуется разборка, снятие, установка. Инструкция:
- Отсоединить минусовую клемму от аккумуляторной батареи.
- Снять решетку радиатора.
- Отключить колодку с проводами и питание с гидрокорректора предварительно зажав фиксатор.
- Выкрутить болты с блока, снять фарную накладку.
- Снять бампер, изъять крепежи, удерживающие блок-фару.
- Вытащить фару из посадочного места.
Обратная сборка выполняется по аналогичному алгоритму. После установки туманного элемента на Шевроле необходима регулировка света.
Лампы для ПТФ
Главное, разобраться с проводкой, чтобы выполнить правильное подключение. Все провода спрятаны в черную гофру. Алгоритм:
- Найти кнопку на колодке, которая отвечает за обогрев стекла. В пучке она третья по счету, обозначена значком +.
- Зажать провод с плюсом и желто-зеленый провод зажигания.
- При участии переходников выполнить подключение методом протяжки проводков. Притянуть ПТФ переднего бампера до реле.
- Протянуть два провода от монтажного блока в подкапотное пространство. Прикрутить ПТФ на Шевроле Ниве: L – направо, R –налево.
Задние ПТФ
Снятие и установка заднего фонаря проходит аналогично предыдущей инструкции, но есть некоторые нюансы, особенно в начале процесса. Алгоритм:
- Снимаются крепежи в нижней части бампера и внутри арки крыла.
- Откручиваются две гайки, чтобы снять грязезащитный щиток.
- Чтобы снять фару, требуется отжать два фиксатора колодки проводов от лампы.
Возможные проблемы и пути их решения
Даже если установка прошла строго по инструкции, во время езды водитель может обнаружить, что фары освещают дорогу некорректно
После ремонтных работ важно проводить регулировку освещения. Для решения проблемы потребуется набор оптических приборов или ровная площадка со специальным экраном
Регулировка фары проводится вращением болта. Он поворачивает оптический элемент в горизонтальной плоскости
Важно добиться показателя в 625 кд в направлении 3º вверх от положения светотеневой границы. Ось отсчета должна быть не ниже 0,5% в вертикальном направлении от значения угла 69
Дополнительно после регулировки можно провести замер силы светового освещения.
Если требуется замена стекла фары, то после отсоединения элемента от корпуса прозрачное полотно выдавливается из резинок уплотнителя. Для удобства можно применить нож, которым легко поддеть край фарного автостекла.
Замена противотуманной лампы Шевроле Нива
Перегоревшая лампочка – обычное дело, а потому с необходимостью ее замены может столкнуться любой автовладелец.
Следовательно, стоит рассмотреть вопрос, как заменить противотуманную лампу Шевроле Нива. Знание алгоритма работ даст возможность все сделать, избежав лишних действий и ничего не повредив.
Для работы потребуется нехитрый набор инструментов:
- Вороток.
- Удлинитель.
- Головка на 10.
- Бита Torx Т-20.
Ход работ
Для замены противотуманной лампы Шевроле Нива снимать переднее колесо не требуется. Достаточно просто вывернуть его в сторону, чтобы оно не мешало работать. Для большего удобства можно загнать машину на эстакаду или поддомкратить ее.
Чтобы добраться до противотуманки, в первую очередь нужно демонтировать грязезащитный щиток в нижней части бампера. Снизу он прикручен 2-мя саморезами, которые выкручиваются битой Torx Т-20.
Затем, используя эту же биту, нужно выкрутить еще 4 самореза, но уже со стороны колеса.
Сверху щиток фиксируется 2-я гайками, которые нужно выкрутить головкой на 10. Затем снимается сам щиток.
Это откроет доступ к тыльной стороне противотуманной фары Шевроле Нива. На ней необходимо отжать 2 фиксатора штекера проводов и отсоединить их от лампы.
Чтобы достать световой элемент, нужно провернуть его влево (против часовой стрелки), после чего на его поставить новый.
Для замены используется лампочка с классическим цоколем Н-11.
Машины, собранные до 2009 года
Алгоритм замены противотуманной лампы Шевроле Нива на таких авто несколько отличается.
В данном случае сперва нужно снять и отвести назад резиновый манжет, который закрывает цоколь.
Далее отключить минусовой провод (черного колера) от патрона, а после разъединить колодку плюса от наконечника лампы.
Следующий шаг – сжать и отсоединить усики фиксатора светового элемента.
В конце остается лишь вынуть лампу и поставить новую.
На этом самостоятельная замена противотуманной лампы Шевроле Нива завершена.
Краткая характеристика противотуманных фар у Шевроле Нива
Свет у ксеноновой лампы пронзает даже густой туман за счет интенсивности потока. Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми.

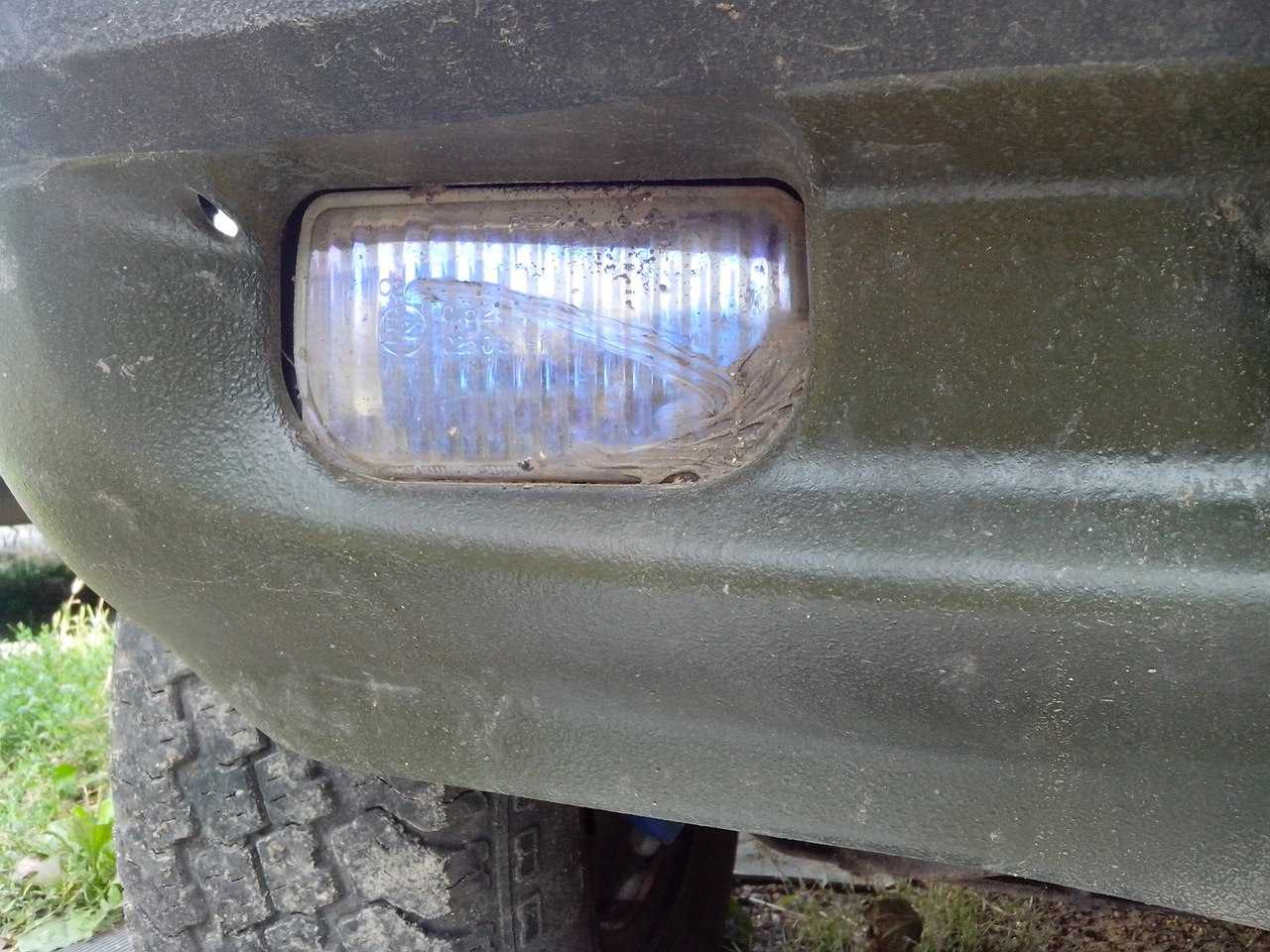

Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности. Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой. Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.

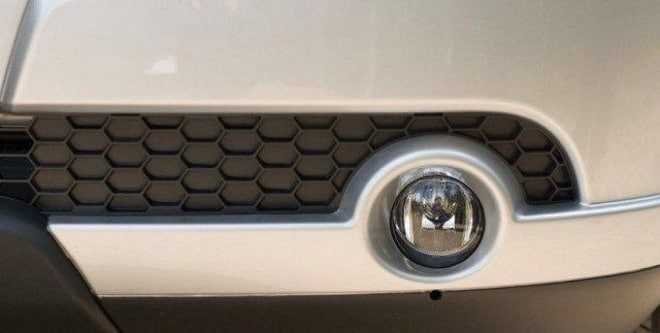

Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только.
Диодные лампы в противотуманки Шевроле Нива
Нюанс — не перепутайте, как я, кабели местами, они разной длины, который длиннее — должен идти к фаре справа! Далее скидываем с аккумулятора массу зажигание выключено. Снимаем пластиковую накладку-рамку панели приборов вместе с кнопками.
Кнопки отсоединяем от колодок, помечая их последовательность сверху-аварийка, ниже ряд слева направо: Достаем из монтажного набора реле, кнопку включения, оставшиеся провода и долго смотрим на них со всех сторон, сравнивая с электрическими схемами Шнивы и осмысливая, что куда подключается и почему так. От кнопки к реле идет один провод — желтый.
Я его спрятал в гофру и протянул за приборной панелью к монтажному блоку. Все остальные провода на кнопке соединил с соответствующими проводами на соседней кнопке обогрева заднего стекла — черный масса с черным, коричневый угловой габарит к белому, коричневый центральный — к желто-голубому. Заползаем к монтажному блоку. Желтый кабель с уже обжатой клеммой мама просто вставляем в пустой слот в колодке реле.
На два скрученных вместе кабеля, питающих сами фары обжимаем одну клемму папа и соединяем с проводом от колодки реле клемма 86 или 87 — противоположная силовой клемме Провод массы от колодки цепляем на точку слева от блока электропакета рядом с рез. Остался последний провод зеленого цвета, силовой с клеммы 30 реле, который надо подсоединить к постоянному плюсу от аккумулятора.
В том случае если противотуманнки установлены на вашем автомобиле и их нужно заменить и снять для проведения каких либо работа, нужно подготовить стандартный набор инструментов и проделать следующие действия:
- Обесточиваем автомобиль, сняв клемму с АКБ
- У подкрылка колеса снимаем переднюю часть открутив саморезы
- От фары отсоединяем колодку с проводами
- От бампера откручиваем винты которые крепят к нему фары
- Демонтируем фару
- Проделываем все необходимые действия и устанавливаем все их на место в обратной последовательности
Данные световые элементы являются залогом вашей безопасности в условиях плохой видимости.Если по каким либо причинам их нет на вашем автомобиле вы всегда можете их установить самостоятельно.
Туманки по феншую Шевроле Нива
Установка противотуманных фар ПТФ Шевроле Нива установка
Как быстро и правильно поставить туманки на ниву шевроле.
Chevrolet Niva точно иномарка 2 Как установить противотуманные фары. итоги ремонта.
https://youtube.com/watch?v=u0YghhTIrX8
Подключение противотуманных фар. Результат ПТФ Нива Шевроле
Автосвет. Шевроле Нива
ДХО на Ниву Шевроле и ВАЗы
https://youtube.com/watch?v=xReAnqlazDE

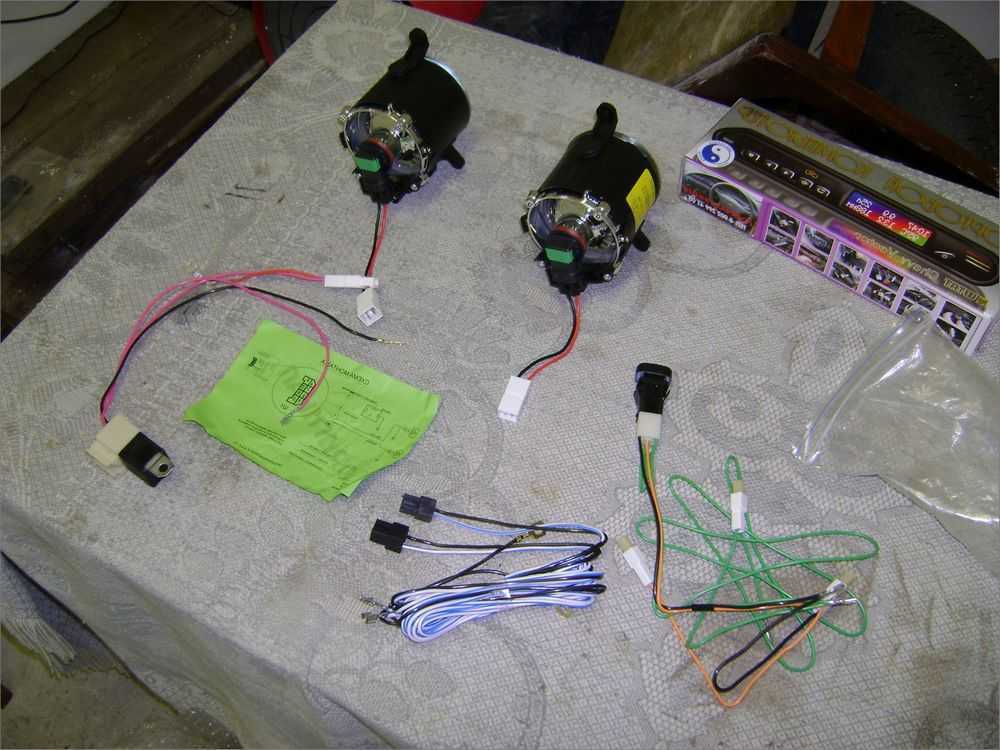

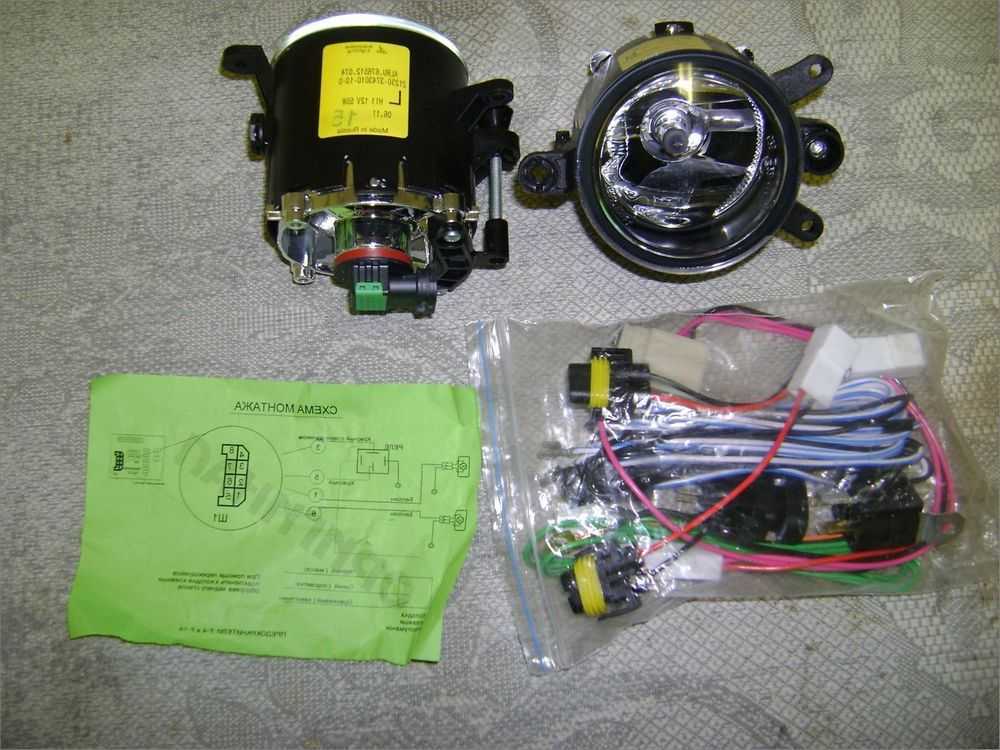

Монтажный комплект для подключения ПТФ
Диодные лампы в противотуманки Шевроле Нива
Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля
Как установить противотуманные фары на нива шевроле
Установка противотуманных фар ПТФ Шевроле Нива установка
Установка противотуманных фар ПТФ Шевроле Нива установка. Как установить противотуманные фары? Поэтому решил Подключение противотуманных…
Осветительная лампа имеет цоколь типа Н4, что позволяет устанавливать ксеноновое освещение. Даже те модели, в которых по стандарту не комплектуются ПТФ, имеется разъем для монтажа кнопки включения. Включаются они специальной кнопкой, расположенной в самом салоне, где изображены фары, направленные вниз стрелочкой.
Запаска на правое заднее, правое заднее на правое переднее в этот момент ставил правую ПТФправое переднее на левое заднее, левое переднее на запаску не забыв поставить левую ПТФ. Шнива с года получила обновление от западного бренда марки Бертоне.
Лампа большой мощности перегружает электронику и аккумулятор, поэтому не рекомендовано оснащать автомобиль свыше четырех ламп мощностью 55W, особенно устанавливать дешевые китайские ксеноны. Светодиодная лампа имеет не столь мощный поток, но она потребляет незначительную мощность в сравнении с галогенками и ксеноновыми. Стоимость ксеноновых ламп остается максимальной за счет дополнительного балластного блока управления и максимальной производительности.
Шнива с года получила обновление от западного бренда марки Бертоне. Теперь в базовую комплектацию устанавливаются туманки непрямоугольной формы, а круглой.
Круглая форма придает большей компактности и индивидуальности. Также последовало изменение и плотности стекла, которому теперь нестрашны мелкая щебень и незначительные преграды.
Стандартный комплект (комплектация)
Обновление от Bertone существенно изменило внешний дизайн Шевроле Нивы, узнать которую можно только по форме кузова и передним главным фарам. Туманки в рестайлинговой Шниве Наличие противотуманок на внедорожнике Нива Шевроле является залогом безопасной езды по бездорожью и не только. Даже если базовая комплектация Шнивы не имеет в наличие ПТФ, то нелишним будет подарить своему авто немного обновления и безопасности.
Вам все еще кажется что диагностика авто это сложно?
Установка противотуманных фар ПТФ Шевроле Нива установка
Снимаем консоль для удобства прокладки проводов, можно просунуть их и так Снять регуляторы температуры. Короткие провода надо соединить с такими же по цвету, которые идут на обогрев стекла сзади. Длинные провода подсоединяются к монтажному блоку.
Отдельная кнопка включения ПТФ в салоне Подключаются предохранители и реле согласно схеме.
Подключение к МУС модуль управления светом. Далее производится сборка деталей в обратной последовательности их снятия. Штекер1 Ш1 блока бредохранителей имеет 8 контактов.
Кнопка имеет 5 контактов 6й отсутствует за ненадобностью новых плат кнопки. A — отсутствует «-» подстветки кнопки. C — «-» световой индикации включения ПТФ на новых платах сразу соединен с отсутствующим контактом A. Реле имеет 4 контакта.
На них на всех розовых должен быть постоянный плюс. Но, поскольку розовых проводов там много и они разного сечения, с ними неудобно работать тесно очень и из нежелания влезать в штатную проводку, я засомневался и протянул еще один кусок кабеля сечением 4 кв.
Как быстро и правильно поставить туманки на ниву шевроле.
Отрезок этого кабеля от аккумулятора до заглушки также спрятал в гофру и закрепил хомутами. В салоне второй конец нового плюсового кабеля обжал мамой и посадил на предохранитель 15А.
К второму контакту предохранителя подключил маму обжато производителем зеленого провода от колодки реле клемма Предохранитель тщательно замотал изолентой и прикрепил к одному из жгутов. Нюанс — для предохранителя заранее нужно купить колодку с проводами лучше изолированную, с крышкой , а также заранее купить сам предохранитель.
Где находится реле противотуманных фар на Нива Шевроле: фото
Автомобиль: Нива Шевроле.Спрашивает: Андреев Борис.Суть вопроса: Не могу найти где установлено реле противотуманных фар на Нива Шевроле?
Привет всем! Вчера моя Шнива выбросила фортель. Приехал с работы, поставил авто на стоянку, выхожу и вижу что горят противотуманки. Возвращаюсь, кинулся к тумблеру, а он выключен. Оказалось, как бы я не выключал, а фонари всё горят, даже при выключенных габаритах. Чтобы за ночь не посадить аккумулятор, вытянул предохранитель. Пришёл домой, походил по форумам, сделал вывод, что проблема в выключателе.
Сегодня приобрёл новый тумблер, заменил, а результата нет, противотуманки так и горят. Подсказали ещё одну возможную причину — залипли контакты в реле. Вот теперь смотрю мануал, но не могу найти где оно установлено. Ребята, кто знает, где располагается релюшка включения противотуманных фар на Нива Шевроле?
Схема монтажного блока
Так как на крышке блока предохранителей на Ниве Шевроле нет никаких обозначений, то мы предлагаем Вам воспользоваться следующей подсказкой.
Схема блока предохранителей и реле.
Фотоотчёт об установке противотуманок на Niva Chevrolet
Автор Марат
Тут приехала ШНива, подключить ПТФ, смотрю, а вся проводка уже есть.Надо только сами фары вставить и подключить.

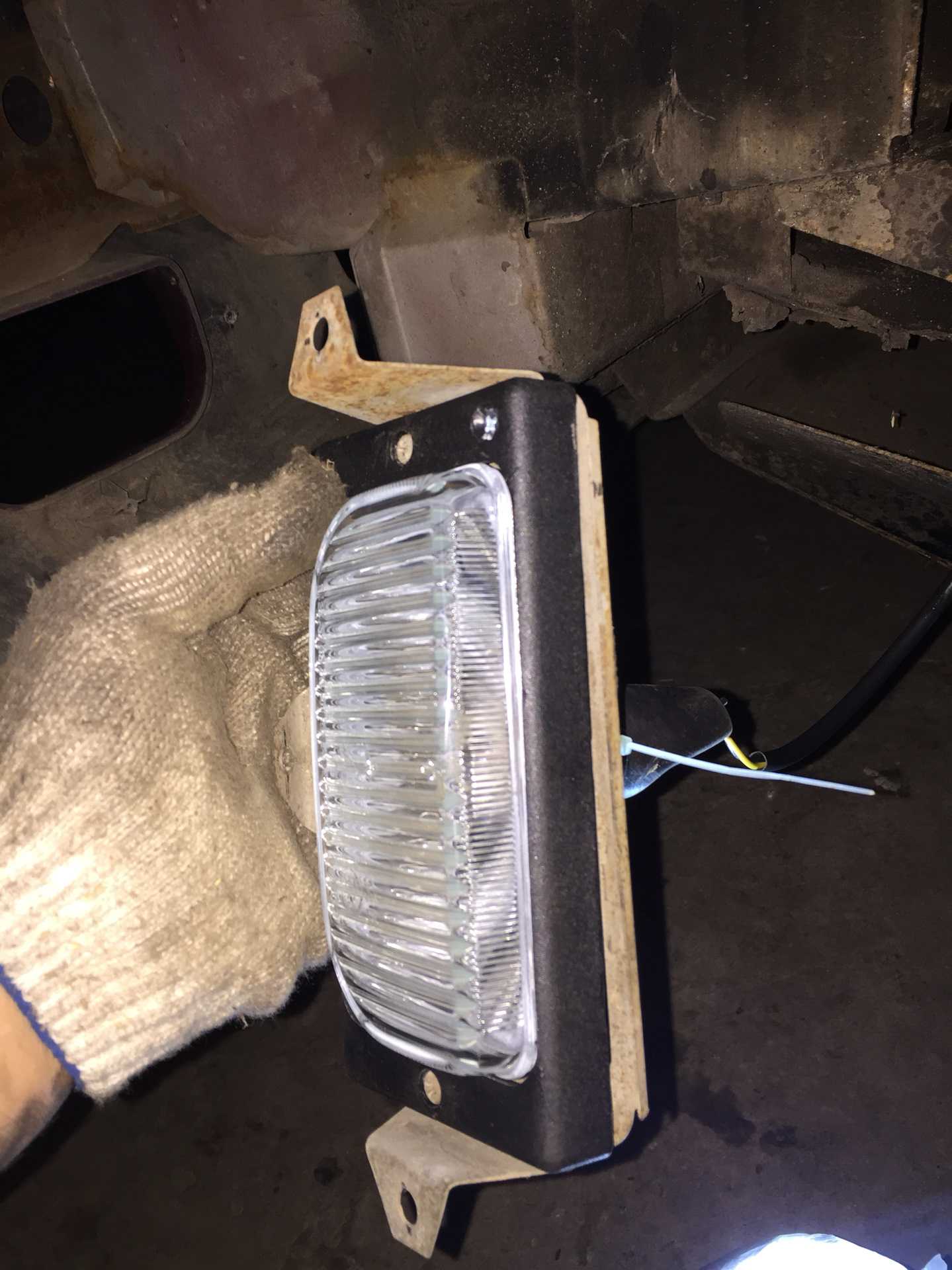

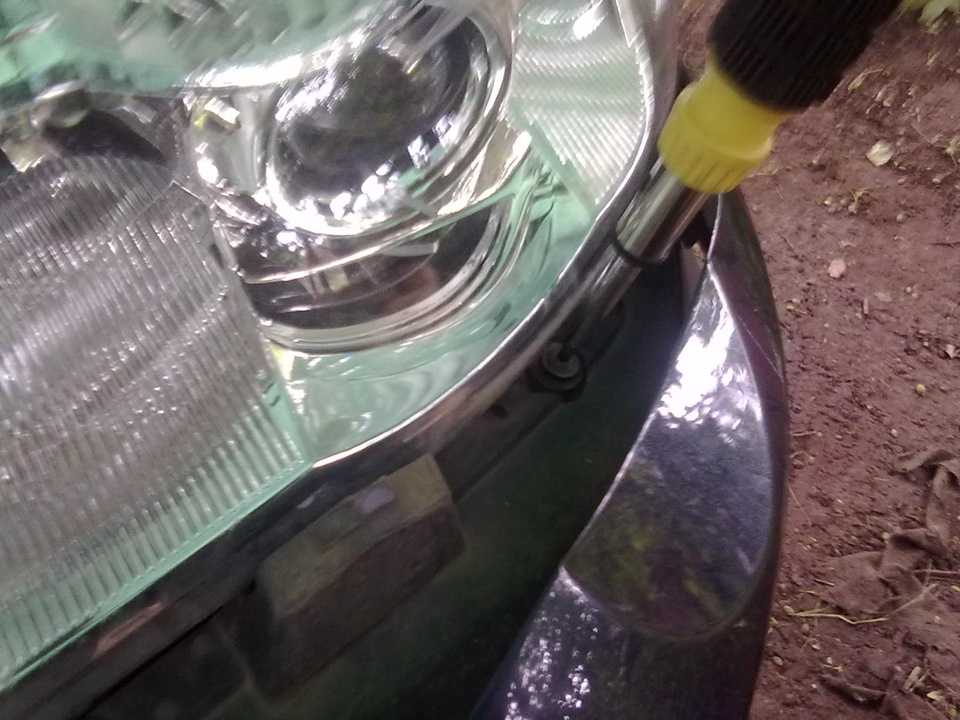

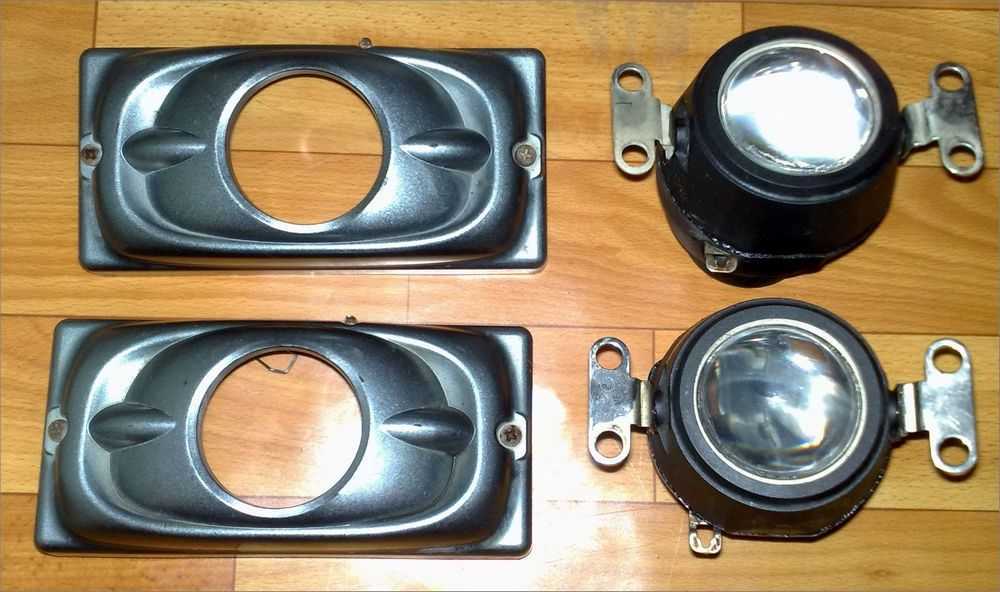

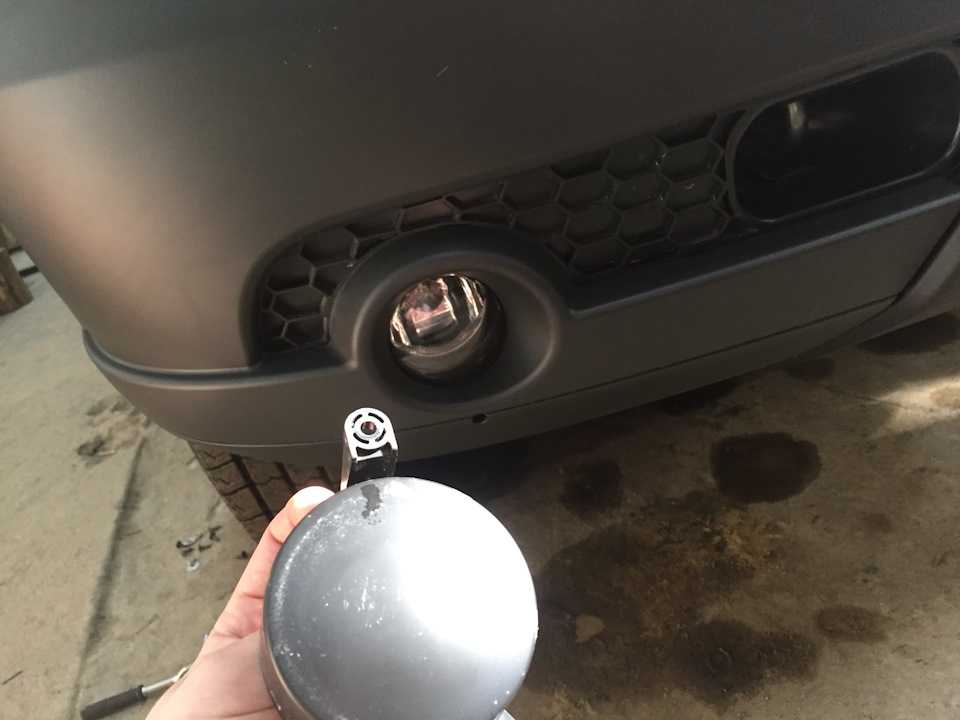

Вставка фар — откручиваем саморезы подкрылок (низ и чуть сверху), оттягиваем, окручиваем крышки, подготавливаем фары. Кстати от 2170 (приора) они точно походят.
Смотрим под капотом в области проводки на обычные фары — разъемы замотаны липкой лентой, разматываем — пропускаем в технологические отверстия вниз. Подключаем фары, и прикручиваем на место ранее снятых заглушек. Приворачиваем подкрылки.
Важно не перепутать левую и правую. Они маркированы на стеклах ПТФ

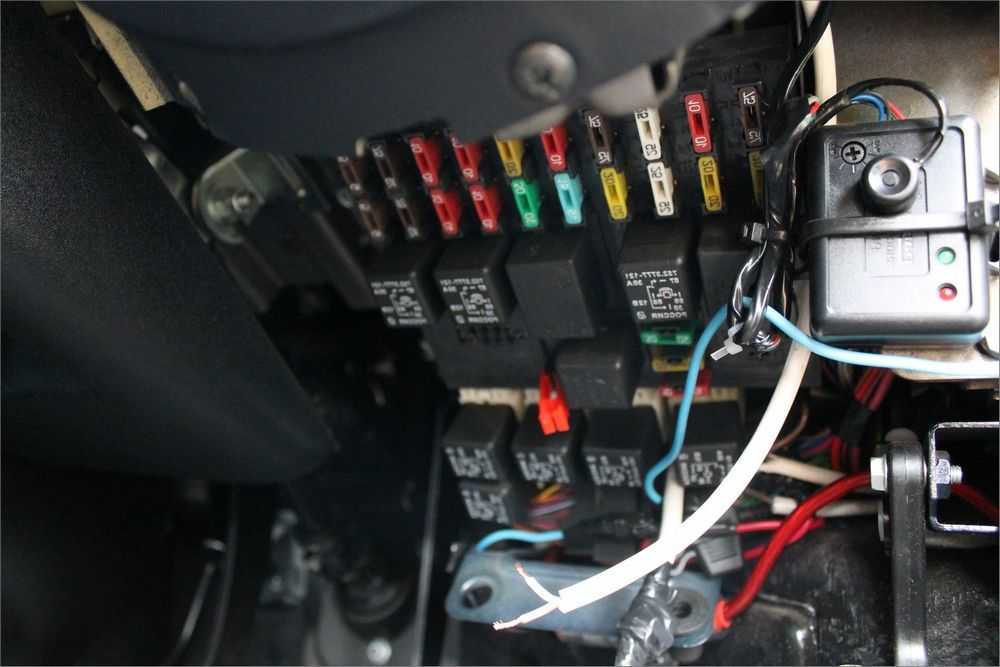

Подключение.На блоке предохранителей есть разъем под реле, он пустой, к нему приходят силовые провода РОЗОВЫЙ (+ всегда) и ЖЕЛТО-СИНИЙ (- включение ПТФ), и управляющие ЧЕРНЫЙ (масса) и СЕРО-ЧЕРНЫЙ (управляющий +). Вставляем реле.

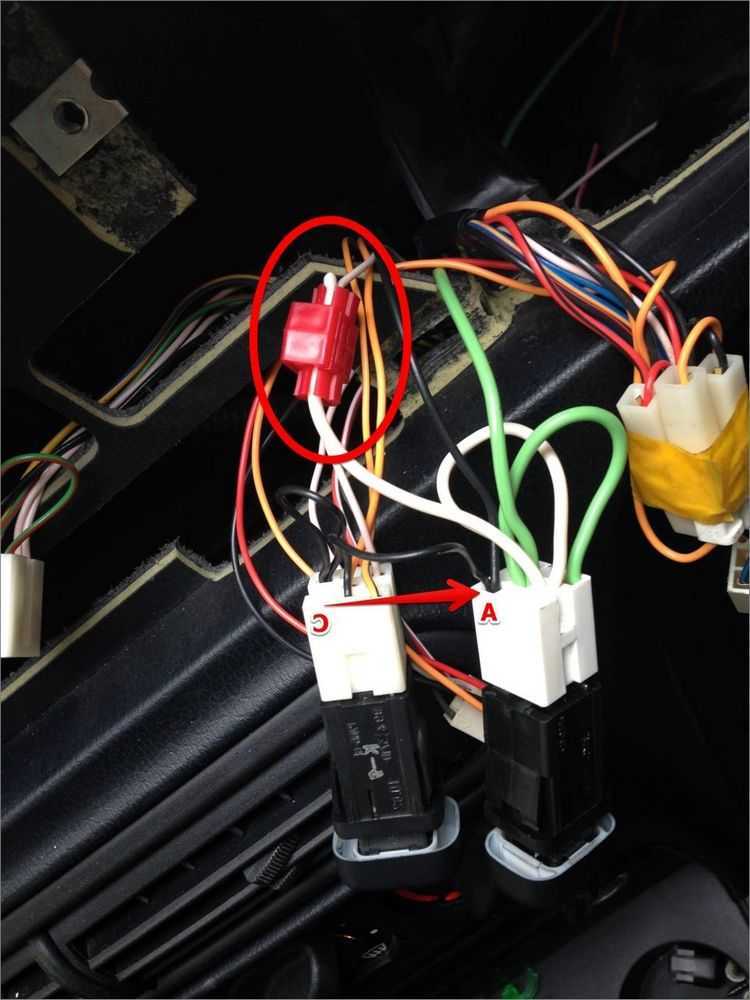

Кнопка управления.Снимаем переднюю панель торпедо (винтики у приборной панели и под заглушками около аварийки и справа). Там должен быть разъем не подключенный — это разъем для подключения ПТФ. Подсоединяем кнопку и вуаля!
Однако, если хочется, чтоб ПТФ работали в режиме ДХО, но отключались при выключении зажигания — отрезаем КОРИЧНЕВЫЙ провод от кнопки и подсоединяем его к ЖЕЛТО-СИНЕМУ проводу, который идет на кнопку включения обогрева заднего стекла.
Марат
