Как поменять прокладку клапанной крышки
- Снимаем декоративную накладку двигателя
4. Отключаем провода от свечей и убираем их в сторону.
5. Дальше нужно снять корпус воздушного фильтра и верхний кожух ГРМ. Но я этого не делаю, он особо не мешает. Просто когда будете ставить крышку на место, кожух ГРМ нужно будет совсем немного оттянуть влево. Я это делаю без проблем. Если у Вас не получается, тогда снимите этот кожух.

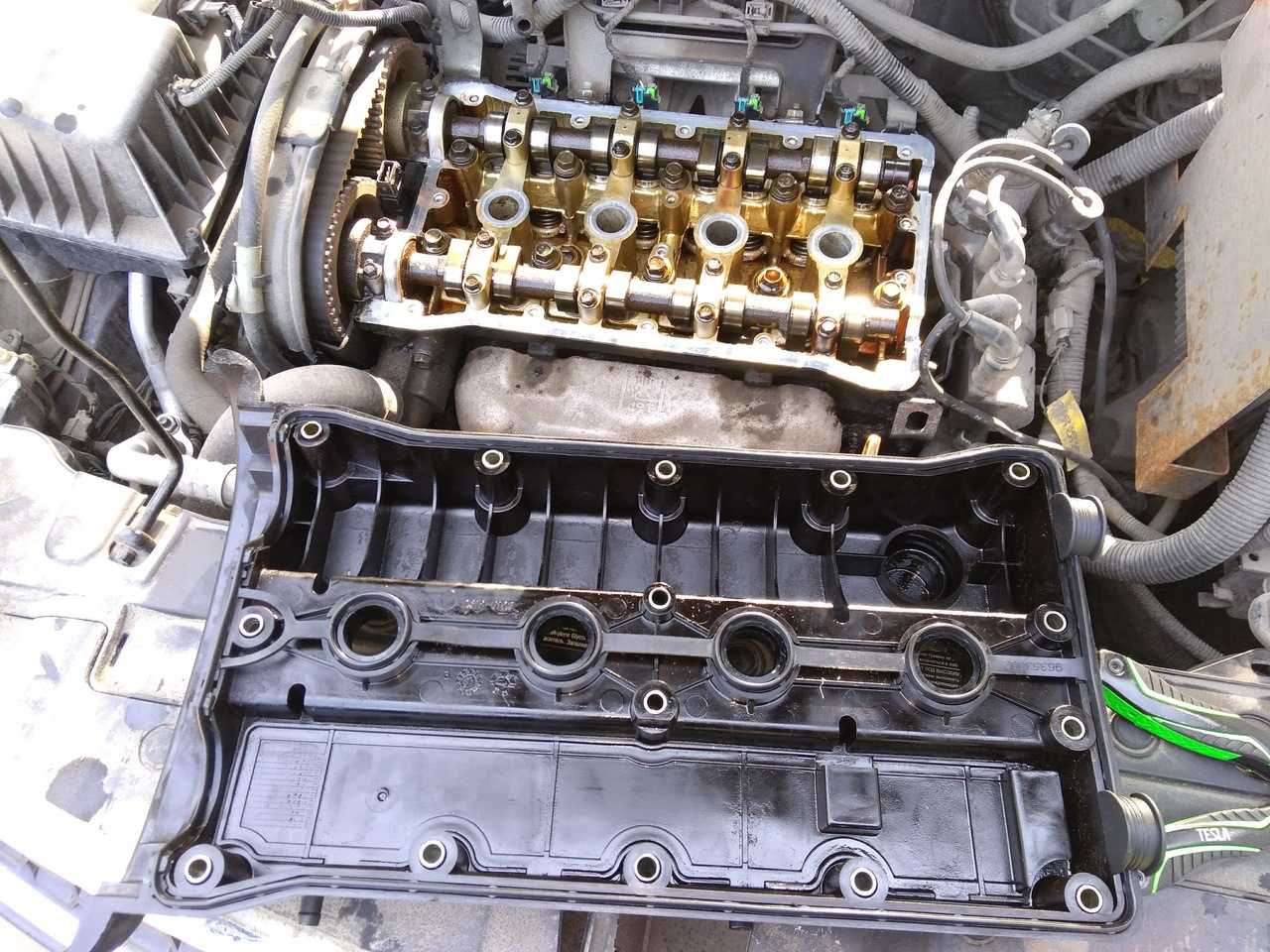

6. Откручиваем торцовым ключом на 10 мм все 15 болтов крепления клапанной крышки и снимаем её с двигателя вместе с прокладкой
7. Вытираем и обезжириваем места контакта прокладки с двигателем. Попутно смотрим на состояние ремня ГРМ, пока есть доступ.

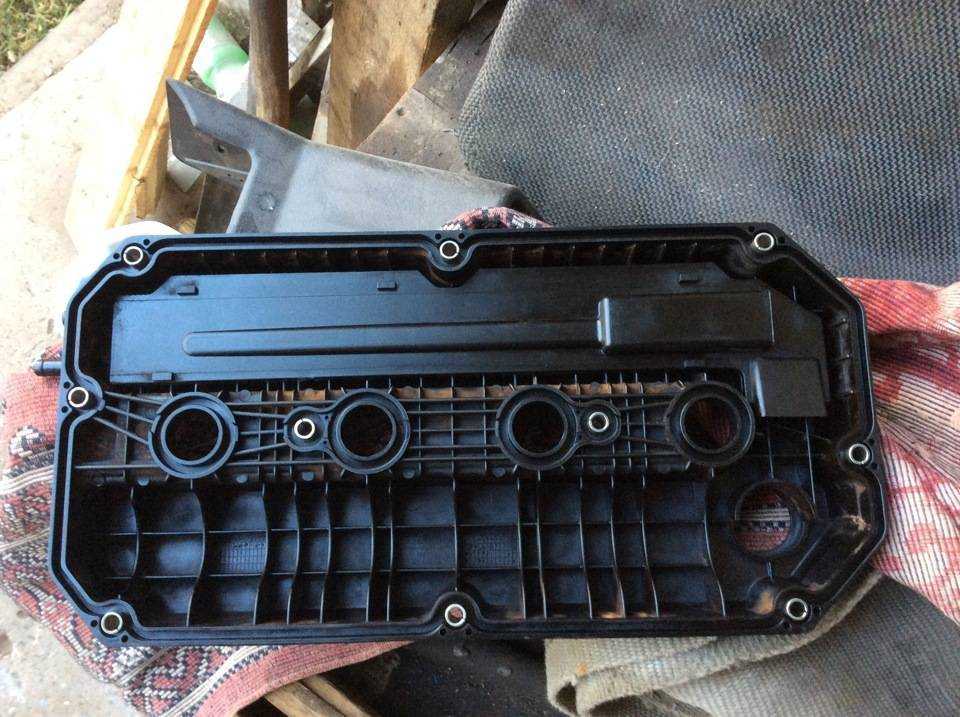

8. Удаляем старую прокладку из клапанной крышки и хорошенько моем крышку. Особенно пазы в ней и каналы системы вентиляции картера
Средство очень хорошее! Вымывает всё быстро, даже не нужно дополнительно обезжиривать.
Также желательно сразу промыть клапан вентиляции картерных газов. Как это сделать написано в этой статье.
9. Устанавливаем новые уплотнительные колечки в пазы на клапанной крышке
Вот такие изношенные колечки под болты клапанной крышки
10. Берем новую прокладку…

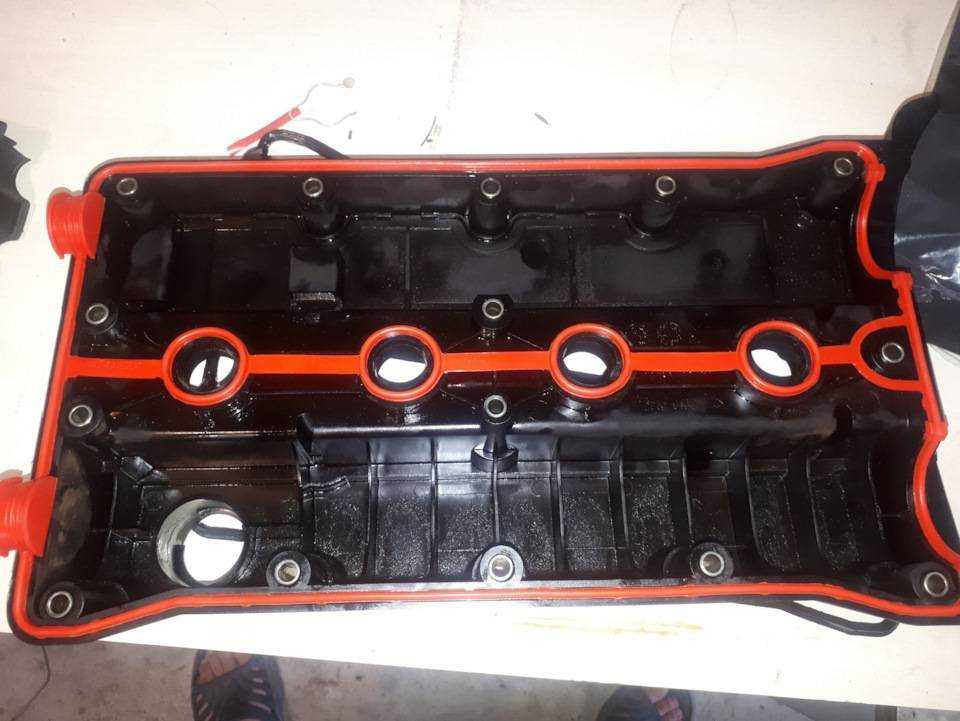

…и вставляем её в пазы клапанной крышки.
Внимание! Это оригинальная прокладка. Но лучше установить прокладку Elring 174.251
Эта прокладка предназначена для алюминиевых крышек двигателя A16DMS, но на наш двигатель подходит отлично! В конце будет ссылка на статью по этой теме, которую настоятельно советую посмотреть.
11. Наносим НЕМНОГО герметика на проблемные места на изгибах
Примечание: Не наносите много герметика! При затяжке болтов, он может «вылезти» внутрь клапанной крышки и, отвалившись, закупорить какой-нибудь канал! Не дай Бог, конечно.
12. Устанавливаем клапанную крышку в сборе с прокладкой на двигатель
Совет: Если при переворачивании клапанной крышки прокладка выпадает из пазов, можете в некоторых местах зафиксировать её солидолом или литолом.
13. Теперь устанавливайте все 15 болтов на место, но не затягивая их, так как затягивать их нужно в определённой последовательности.
14. Самый ответственный момент — затяжка болтов. Если есть динамометрический ключ, тогда будет проще — затягиваем болты с усилием 10Н.м.
Если такого ключа нет, тогда совет — затягивайте болты торцевым ключом одной рукой и получится так , как надо. Тянуть болты клапанной крышки сильно не нужно!
Будьте аккуратней. Представьте ситуацию, когда затянули 14 болтов, а 15-й сломался (ломаются они довольно легко). Тогда Вам нужно заново выкрутить все 14 болтов, снять крышку клапанов и удалить обломыш. А там герметик уже застыл практически… и получается такая ситуация, что врагу не пожелаешь.
Схема затяжки болтов клапанной крышки Шевроле Лачетти
15. Подсоединяем шланги на место, подключаем высоковольтные провода к свечам зажигания, подключаем колодку к датчику положения распредвалов. Накладку двигателя лучше пока не устанавливать, а пока временно поездить без неё, чтобы проверить нет ли течи масла. После проверки установите её на место.
Как видим, если всё делать аккуратно и, имея всё под рукой, замена прокладки клапанной крышки не составляет труда и не отнимет много Вашего времени.
Процесс замены
Для того, чтобы заменить прокладку понадобятся следующие инструменты:
- Торцевой ключ 10 мм.
- Крестовая отвертка или плоскогубцы для снятия хомутов.
- Новая прокладка.
- Герметик. Для избегания лишних проблем лучше купить тот, который безопасен для кислородных датчиков.
- Уплотнительные кольца для болтов — 15 шт.
- Моющее средство для клапанной крышки.
Также следует обратить внимание на год выпуска автомобиля, так как от этого зависит, какие кольца необходимо приобрести. Если машина выпущена до 2012 года, то каталожный номер колец такой — 96353007
Если же год выпуска после 2012, то номер колец будет 25185121. Это необходимо знать, поскольку кольца не являются взаимозаменяемыми.
