Что делать, если ручник не держит?
Существует множество факторов, которые могут сказаться на исправности стояночного тормоза. Наиболее распространенными причинами выхода из строя ручника являются:
- Износ задних тормозных колодок – подтверждением износу колодок считается свист и недостаточная скорость остановки во время торможения;
- Неправильная регулировка ручника – резьба калибрующей гайки со временем может ослабевать. Для устранения неисправности достаточно закрутить гайку;
- Клин троса в оболочке – возникает в случае отрыва или ржавления элементов троса, что и вызывает стопорение. Исправляется ситуация смазкой троса внутри оболочки или установкой новой детали;
- Обрыв троса – случается из-за чрезмерного натяжения или температурных перепадов и требует замены комплектующих;
- Попадания масла или других рабочих жидкостей на колодки – возможно в связи с нарушением герметичности сальников цилиндров поршней или задней полуоси. Ситуация исправляется регулярным торможением или протиркой колодок техническим спиртом.
Помните, неисправный ручной тормоз снижает безопасность эксплуатации транспортного средства и может стать причиной выписки штрафа в случае остановки сотрудниками ГАИ.
Ручник и принцип его работы

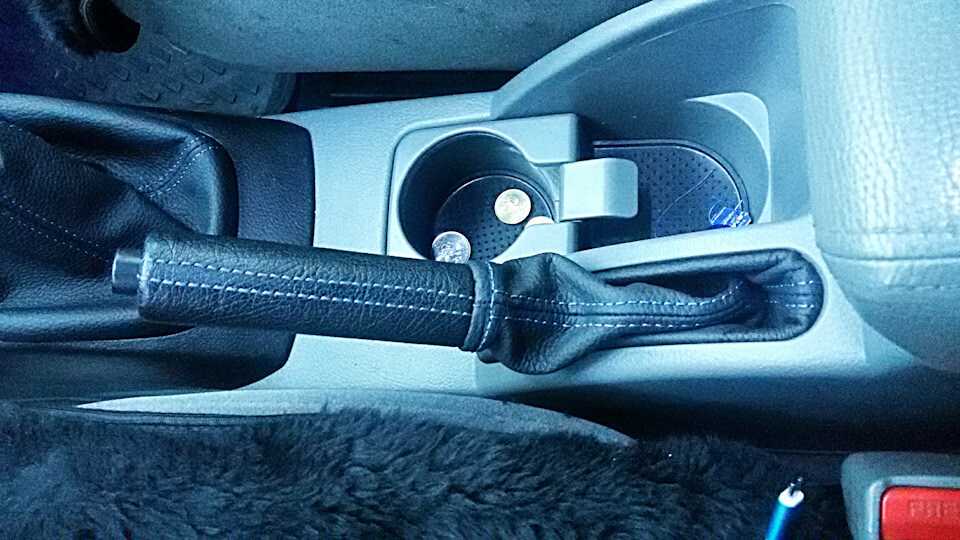

На Шевроле Лачетти ручник приводится в действие усилием руки, за ручку привода между передними сиденьями. Что бы его отпустить, нужно утопить кнопку на торце ручника и затем отпустить его вниз.

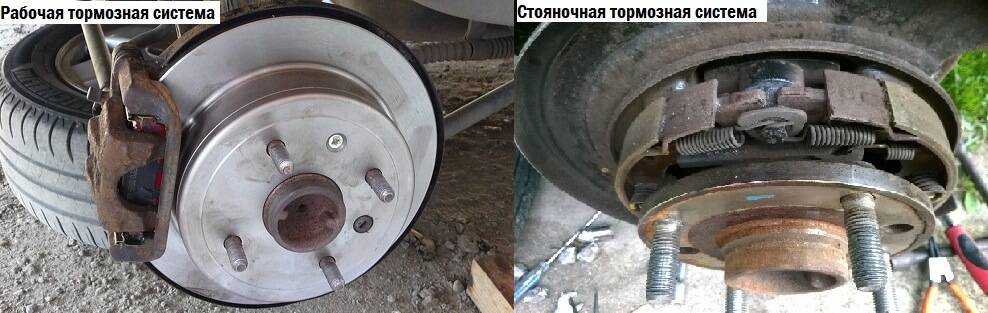

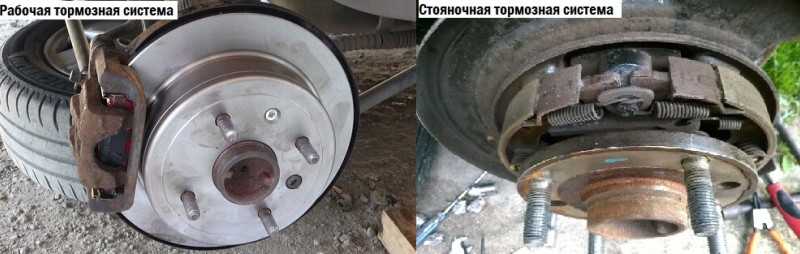

Привод ручника осуществляется на задние колеса. Они блокируются посредством поджатия тормозных колодок к поверхности барабанного тормоза. Привод осуществляется с помощью тросового привода.
То что эти системы не взаимосвязаны, это, как всегда, и хорошо и плохо. Плохо то, что вам нужно покупать отдельно колодки для рабочей тормозной системы и для стояночной. А хорошо то, что если одна система выйдет из строя, в экстренной ситуации вы сможете воспользоваться запасной.
Когда менять колодки ручника
Колодки необходимо менять когда ручник не поддается регулировкам описанным выше. По срокам замены сказать что-либо сложно. Так как эти сроки сильно разнятся.
Кто-то меняет колодки при полной ревизии тормозной системы. Стоят они в среднем за не оригинал от 800 р. до 1500 р. и меняются довольно не просто, так как это редкая процедура и там вероятнее всего всё закисшее.
Также меняют колодки если колеса сзади начинают сильно греться. Связано это в основном с тем, что механизм привода стояночного тормоза может закисать в своих направляющих, а также если пришел в негодность трос привода ручника.
Регулировка колодок стояночного тормоза chevrolet lacetti. Тенденции, объявления, видео
Пожалуйста, войдите или зарегистрируйтесь.
Активные темы Темы без ответов. Натягивал тросик из салона до тех пор, пока не начали двигаться колодки тут нужен помощник, чтобы следил за колодками тем самым устранив провисание троса Таким образом мы подводим колодки и устраняем провисание троса.
Колодки подведены так, что малейший подъем ручника сразу же блокируется колесо.
Попускаем трос чтобы колодки перестали подтирать тем же способом на пару оборотов. Сняв колеса через резиновую заглушку отверткой подводи колодки так, чтобы едва не подтирали, с обеих сторон естественно как развести колодки ручника на шевроле лачетти повернув тормозной диск за шпильки крепления колеса таким образом, чтобы заглушка была внизу, напротив того самого барашка, который виден на фото выше.
Таким образом мы устраняем провисание и подводим колодки. Желательно снимать оба колеса, чтобы вращая оба колеса чувствовать когда начнут подтирать колодки хотя бы с одной из сторон, чтобы потом попустить натяжение троса и подвести вторую сторону.
Замена колодок и тросов стояночного тормоза: ремонт своими руками
При падении эффективности функционирования ручника и отсутствием результата при регулировке устройства рекомендуется проверить ресурс колодок и силу натяжения тросов.
При раскрытии тормозного блока визуально осматриваем колодки: в случае наличия механических деформаций, сколов, а также масляных следов или отслоения накладок от поверхности колодок – детали придется менять.
Для замены колодок необходимо:
- Перевести рычаг ручника в нижнее положение до упора;
- Затем поддеваем наконечником шлицевой отвертки стяжные пружины колодок и извлекаем деталь;
- Затем снимаем фиксирующую пластину и демонтируем нижнюю стяжную пружину;
- Далее снимаем регулятор зазора и извлекаем тормозную чашку;
- Теперь нужно достать опорную стойку из пазов щита, отворачиваем колодку в сторону и демонтируем тормозную планку;
- При завершении процедуры отсоединим кончик троса и демонтируем последнюю колодку. Затем извлекаем опорную стойку и вытаскиваем переднюю колодку.
Меняем колодки ручника Лачетти своими руками
Ничего мудрёного в процессе замены нет, поэтому каждый сможет сделать это самостоятельно, имея набор головок, отверток и длинногубцы. Еще хорошо бы иметь ударную отвертку под крестовое жало и проникающую смазку вроде WD40. Когда колодки куплены, а инструмент под рукой, можно приступать к работе.
Для начала нам нужно максимально распустить тросы ручного тормоза. Для этого выковыриваем лючок в подстаканнике между передними креслами.
Длинной головкой на 13 мм максимально выкручиваем гайку натяжения тросов.
Полностью скручивает ее со штока не нужно.
Срываем колесные гайки, вывешиваем машину на домкрате и снимаем колесо.
Мощной отверткой с плоским шлицом максимально разводим колодки, утапливая поршень суппорта.
Открутив два болта головкой на 14 мм,
снимаем суппорт и отводим его в сторону. Желательно его подвязать к стойке проволокой.
Ударной отверткой или мощной крестовой выкручиваем винт крепления тормозного диска к ступице.
Обстучим ступицу легкими ударами молотка из мягкого материала по периметру.
Вынимаем резиновую заглушку на тормозном барабане.
Теперь полностью сведем колодки. Для этого плоской отверткой через отверстие в тормозном диске по часовой стрелке прокрутим до упора регулировочную гайку.
Диск при этом должен быть в таком положении, как на фото.
Снимаем диск со ступицы. Если необходимо, поможем ему молотком из мягкого металла.
Чистим тормозной диск, полностью удаляем следы грязи и ржавчины как с диска, так и изнутри и снаружи барабана.

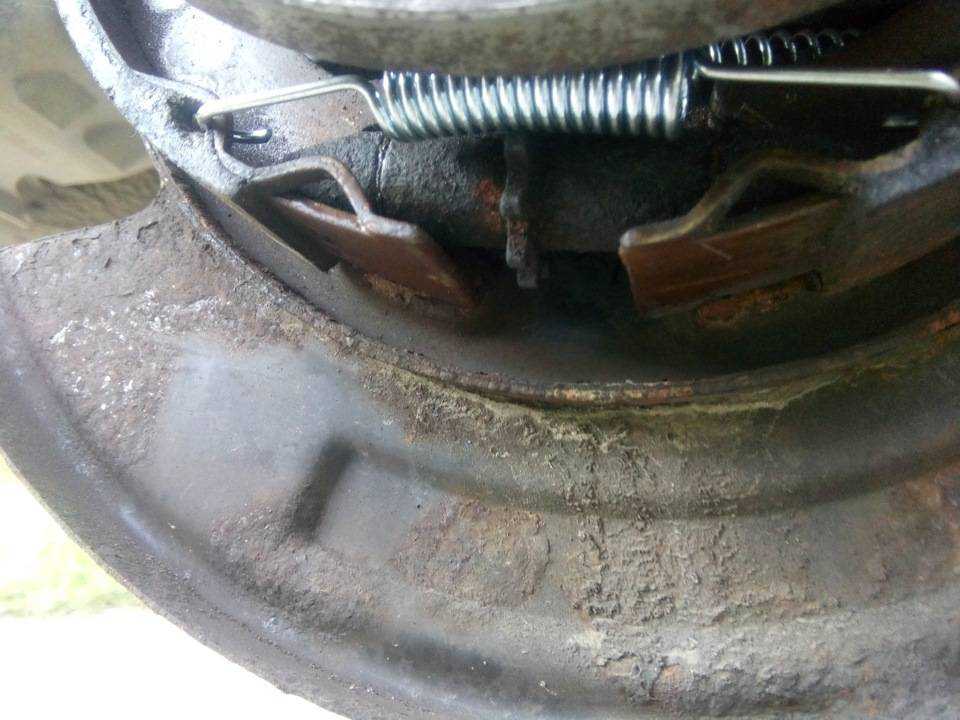

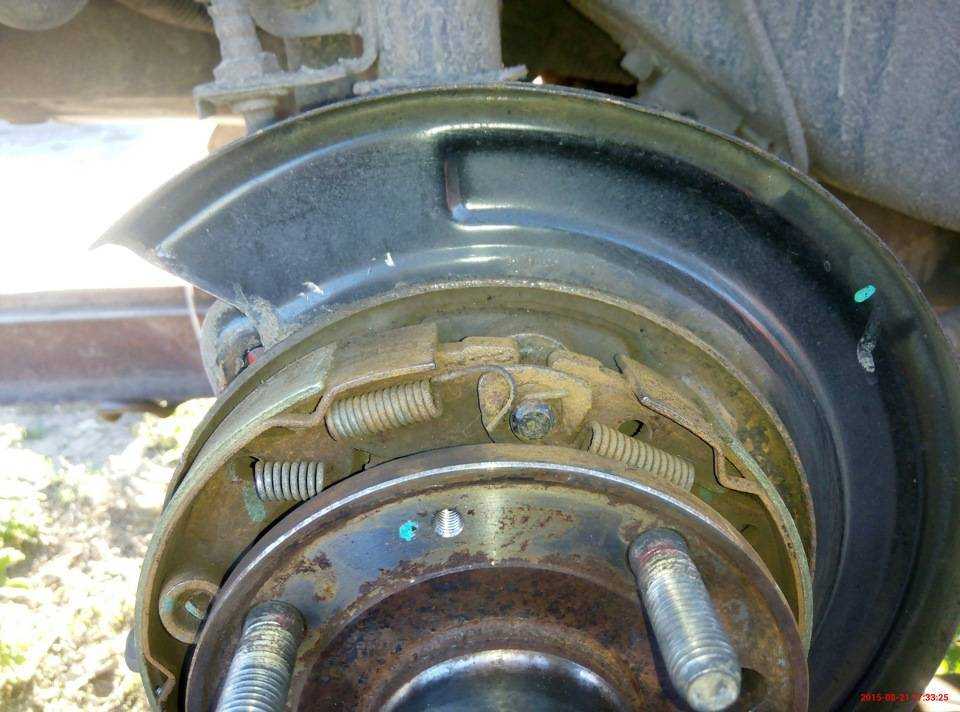

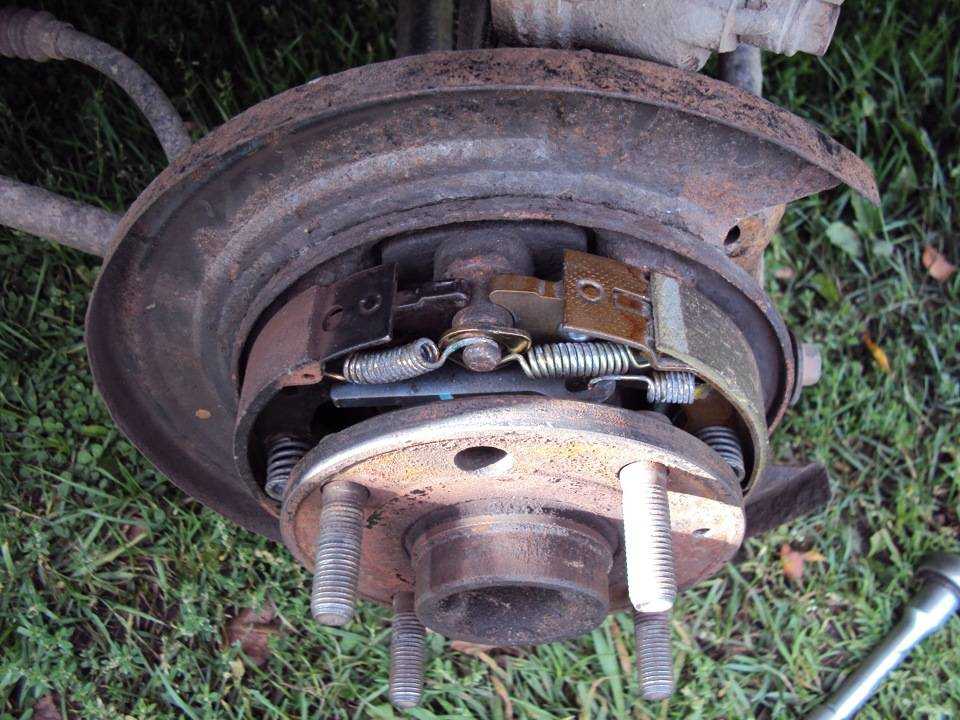

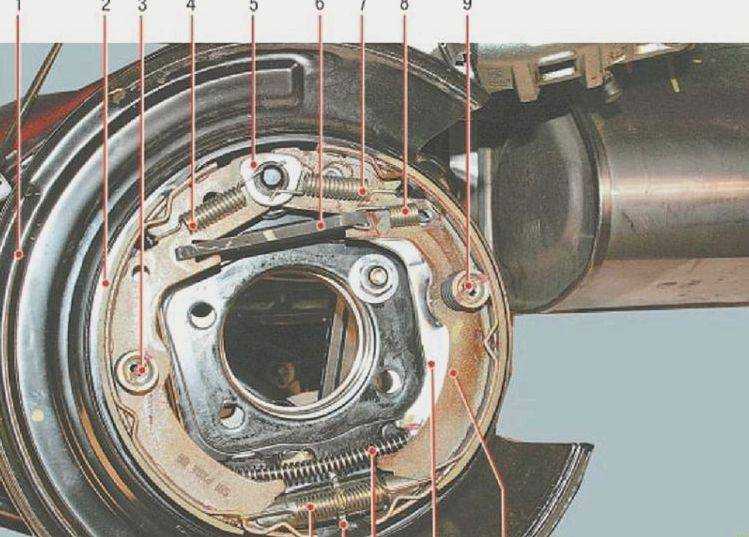

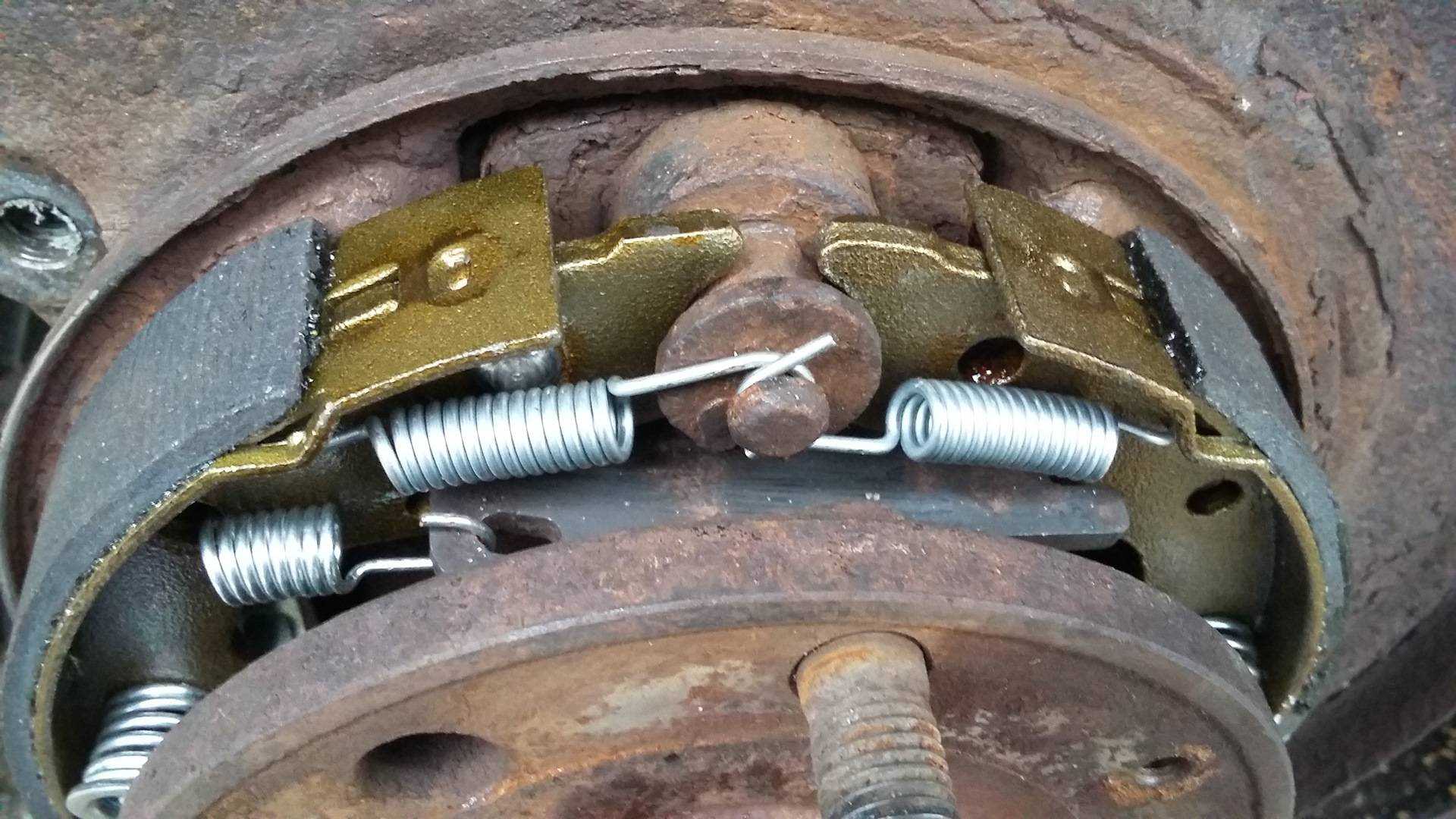

Длинногубцами снимаем три пружины в верхней части механизма.
И одну большую пружину в нижней части.

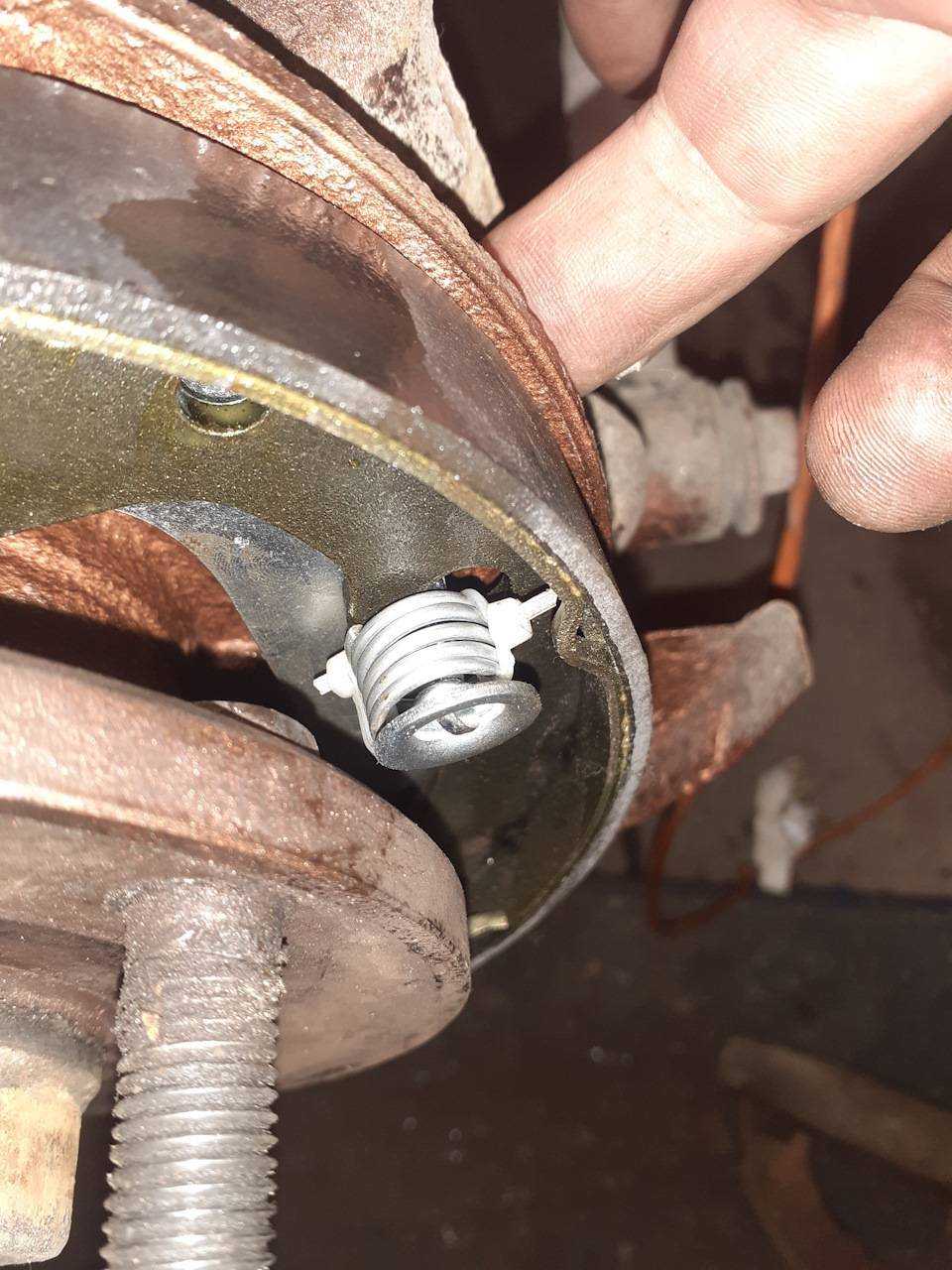

Проворачиваем тарелки прижимных пружин на 90 градусов , придерживая штифт с обратной стороны тормозного щита.
Снимаем тормозные колодки, выведя из зацепления наконечник троса и рычаг раздвижного механизма.

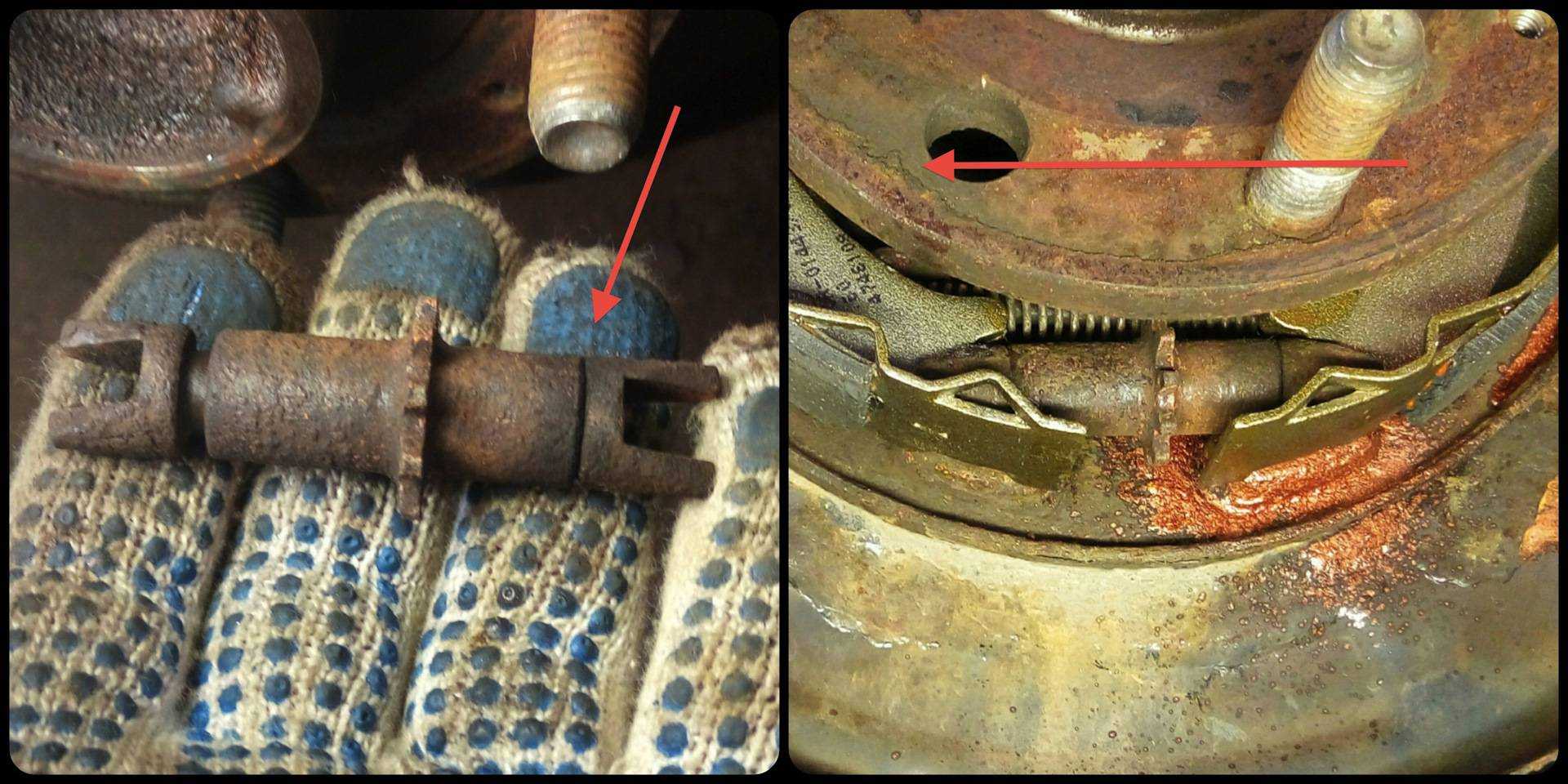

Очищаем и смазываем механизм разведения колодок, если он закис или заржавел.
Проверяем работу троса ручника, он должен свободно перемещаться в кожухе.

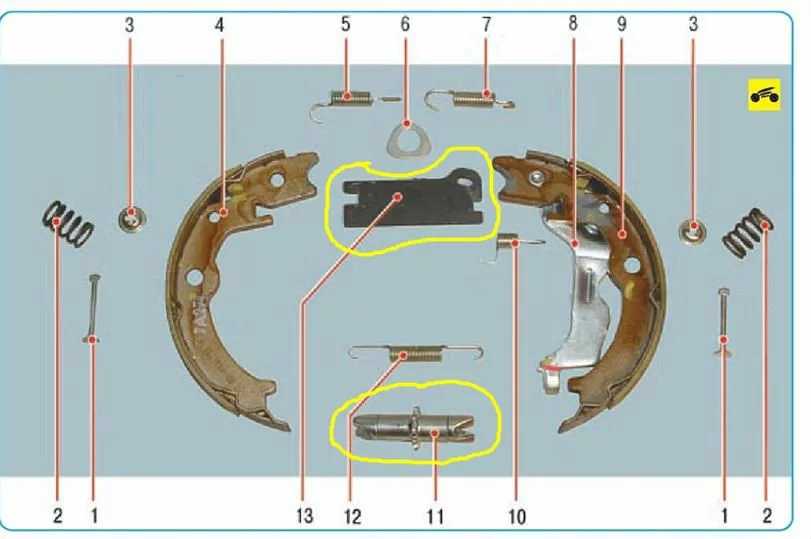

Переставляем распорную планку на новые колодки, предварительно очистив ее от ржавчины и грязи.
Перед установкой колодок тщательно чистим и смазываем тормозной щиток, особенно в местах работы внутренней части колодок.

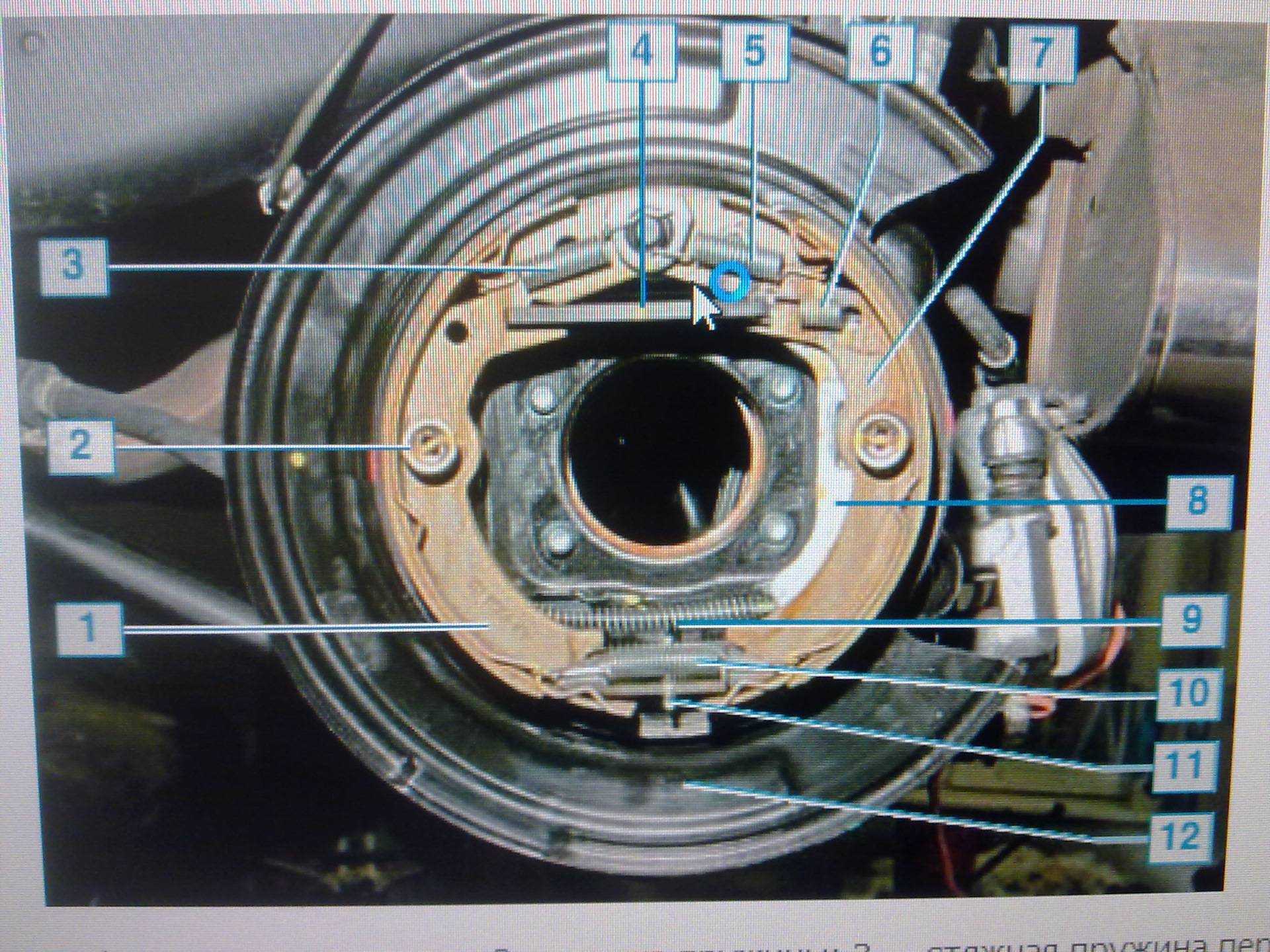

Вначале устанавливаем колодку с рычагом. Рычаг должен находиться со стороны тормозного щита.
Фиксируем ее прижимной пружиной и устанавливаем на место наконечник троса.
Устанавливаем вторую колодку с прижимной пружиной.
Устанавливаем верхние пружины, нижнюю ставить не спешим.

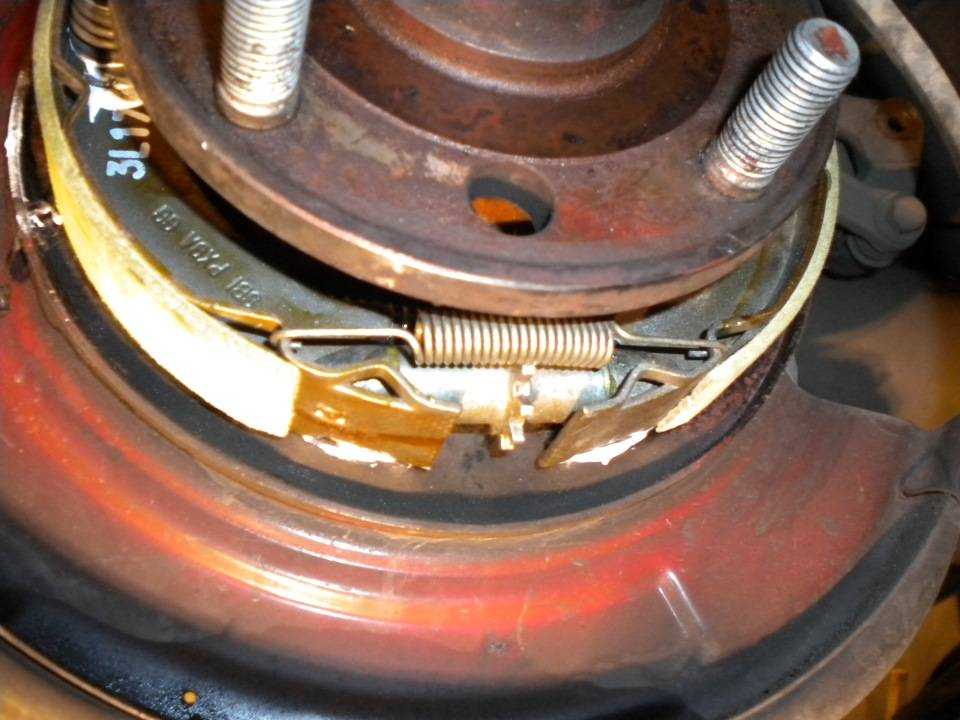

Ставим на место механизм разведения колодок, проверив его работу и максимально скрутив в сторону сведения колодок.
Устанавливаем стяжную пружинку в нижней части колодок.
Можно устанавливать очищенный тормозной диск и затягивать фиксирующий винт.

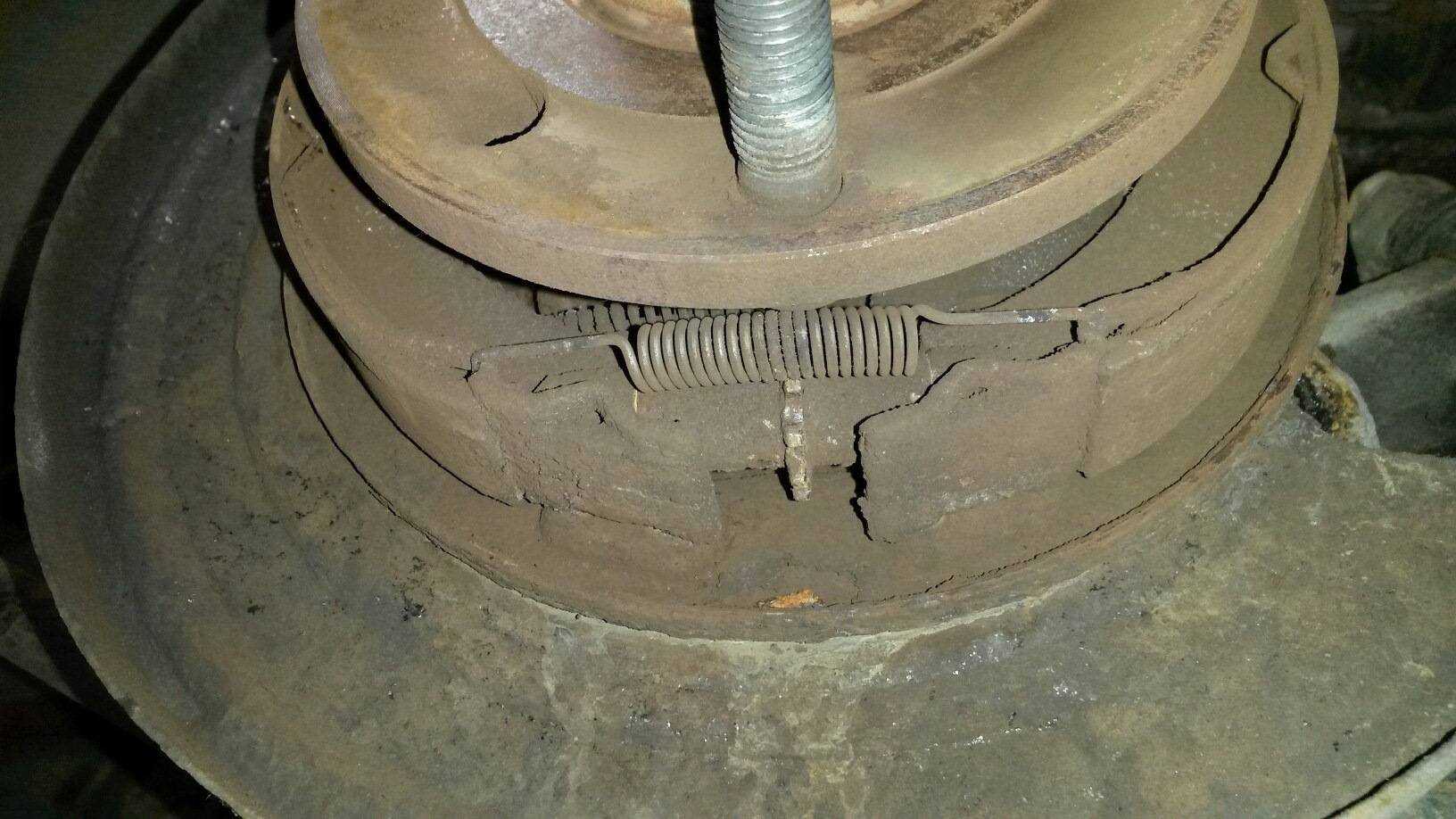

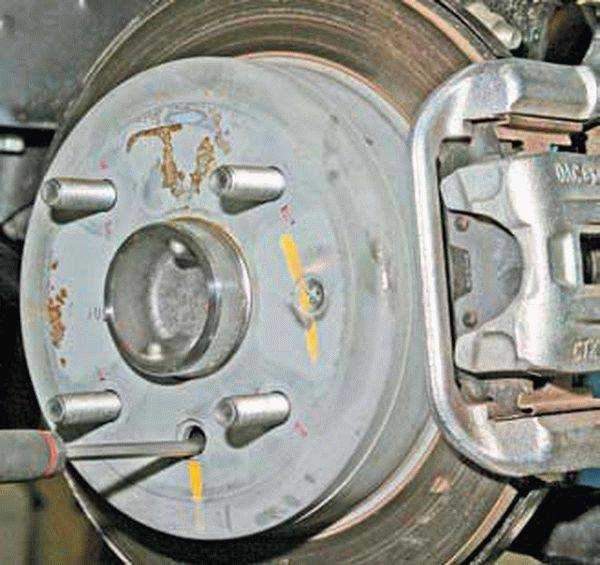

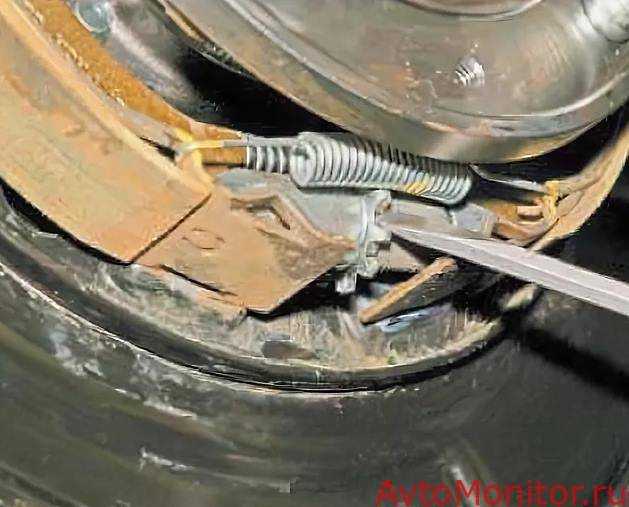

Разводим колодки через отверстие в диске, проворачивая регулировочную гайку против часовой стрелки до тех пор, пока фрикционные накладки не коснутся поверхности барабана.
Те же операции проводим с другой стороны, опускаем автомобиль на землю и из салона головкой на 13 мм подтягиваем трос ручного тормоза.
В нормальном состоянии до срабатывания стояночного тормоза и полного блокирования тормозных дисков рычаг ручника должен делать 5-6 щелчков.
При необходимости, когда колодки притрутся, через 200-300 км пробега, регулируем натяжение троса ручника еще раз.
Когда менять тормозные колодки ручника на Лачетти
К сожалению, четких пробегов и регламента замены колодок ручного тормоза на Лачетти еще не придумали. И едва ли придумают.
Во-первых, колодки ручника используются куда реже и куда менее интенсивно, чем колодки основного тормоза. Во-вторых, у каждого свои привычки, касающиеся использования ручника. Поэтому и ресурс колодок будет радикально отличаться.
Если вы не занимаетесь дрифтом ежедневно, а используете ручник только по назначению, вполне возможно, что колодки отработают 4-5 лет или 100-120 тысяч км пробега.
Безусловно, эти цифры очень приблизительные и сильно зависят не только от частоты использования ручника, но и еще от некоторых моментов:
качества и конфигурации тормозных колодок;
материала фрикционных накладок;
состояния механизма привода колодок, тросов, механизма регулировки.
Для Лачетти подходят тормозные колодки ручного тормоза с номером по каталогу запчастей Шевроле 96496764. Это оригинал, его цена порядка 340 гривен за две пары (4 штуки на обе стороны). Есть варианты:
Starline BC 09780, примерно в ту же цену, но им часто предпочитают оригинал;
Номер по каталогу 96496764, производитель Hi-Q, цена повыше (около 640 гривен), но они своих денег стоят;
АBS артикул в каталоге запчастей Шевроле Лачетти 9220, примерно по той же цене, что и оригинальные;
Ferodo, номер по каталогу FSB4017, одни из самых дорогих, но качество на уровне;
китайские Onnuri с родным каталожным номером — самые недорогие, около 300 гривен.
Пожалуй, этого достаточно, чтобы выбрать колодки для ручного тормоза из каталога запчастей Лачетти на свой бюджет.
И еще, при выборе стоит обратить внимание, что диаметр сведенных оригинальных колодок — 168 мм, а ширина 26 мм. Некоторые производители выпускают колодки диаметром 170 мм , что может вызвать трудности при установке
Как отрегулировать ручник
И вот решил, значит, показать, как я регулирую ручник со своей точки зрения.
Как известно, ручник регулируется в двух местах:
- посредством натяжения троса из салона
- раздвижением колодок в самом механизме
И вот здесь начинается самое интересное. Абсолютное большинство занимается натяжкой троса из салона. Закрутили гайку, трос натянули, добились необходимого количества щелчков и готово.
Но как по мне — это в корне не верно.
Если Вы когда-нибудь снимали тормозной диск и обращали внимание, как устроен и как работает сам механизм ручника, то Вы поймёте суть ошибки данных мануалов. Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах
А оно нам надо такое? Конечно нет
Дело в том, что трос разводит колодки только вверху! Следовательно работать будет только верхняя часть колодок, а нижняя останется не при делах. А оно нам надо такое? Конечно нет.
Тем более постоянно перетянутый трос — это тоже как-то не по Фэншую.
В общем, как по мне правильная регулировка ручника состоит из следующих шагов:
- послабляем трос ручника в салоне, чтобы он и не провисал, но и не был перетянут
- разводим колодки в самом механизме до момента, когда они начнут задевать за барабан и немного их сводим, чтобы барабан начал крутиться свободно
- регулируем трос в салоне до необходимых 6-8 щелчков
Важно понять, что трос необходимо не натягивать, а регулировать!
Теперь более детально рассмотрим этот процесс.
Для начала добираемся до гайки регулировки троса в салоне. Для этого дергаем вверх подстаканник
Поддеваем ее с правого торца и снимаем

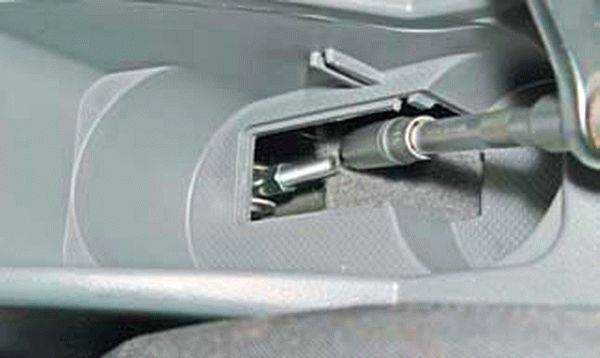

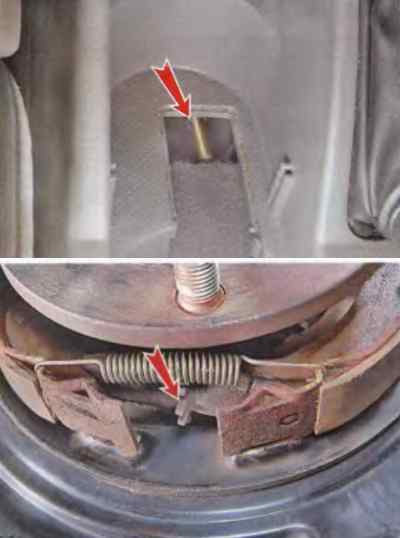

Видим гайку под ключ на 12 мм. Это и есть гайка регулировки троса ручника
Лезем под машину и оцениваем состояние троса. Если он сильно перетянут, то послабляем его. Если имеются порванные нити троса, то трос необходимо заменить
Если пыльники порваны, тогда трос также нуждается в замене
В этом месте всё очищаем и также оцениваем целостность троса
Снимаем тормозной суппорт. Сделать это достаточно просто, открутив ключом на 14 два болта его крепления. Один внизу…
Снимаем суппорт и подвешиваем его за проволоку
Теперь у нас два пути:
- регулируем ручник
- снимаем тормозной диск, оцениваем ситуацию и состояние механизма, очищаем всё и обрабатываем, например, преобразователем ржавчины
Предпочтительнее пойти по второму пути, так как там всё очень любит ржаветь, да и состояние колодок желательно оценить.

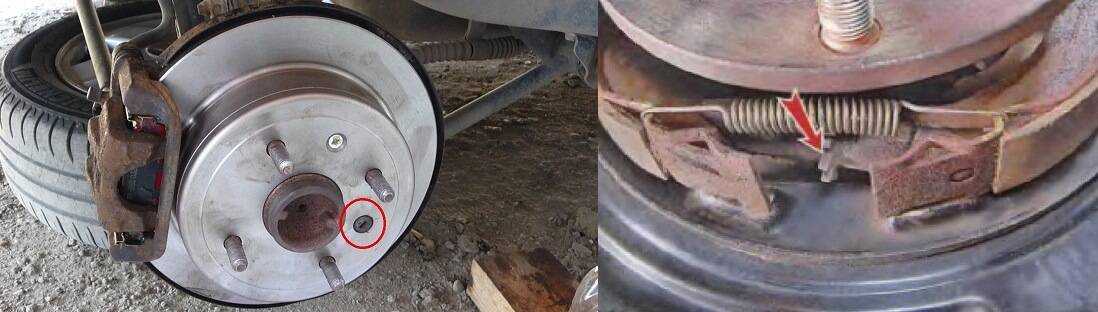

В общем, если лень или нет времени возиться, тогда вынимаем резиновую заглушку (красная стрелка) и приступаем к регулировке, а если есть желание сделать всё основательно, тогда откручиваем болт крестовой отвёрткой (желтая стрелка)
Если пошли по лёгкому пути, то после извлечения заглушки необходимо выставить диск так, чтобы отверстие было внизу. При помощи фонарика в отверстии мы увидим зубчатое колесо регулировочного механизма

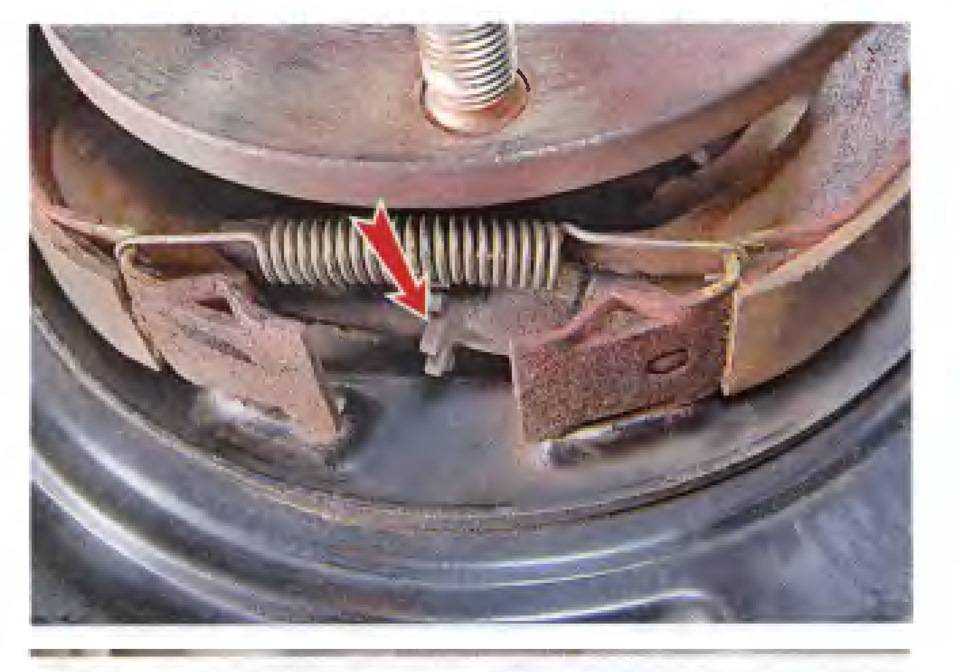

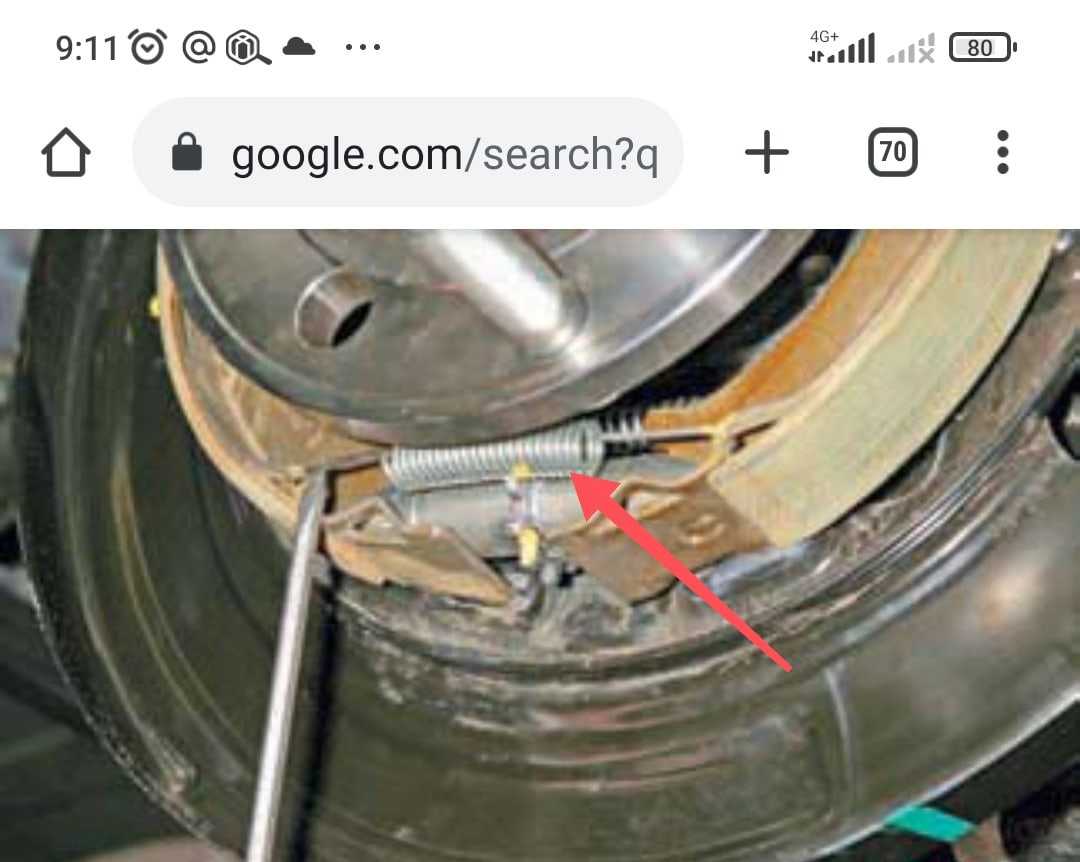

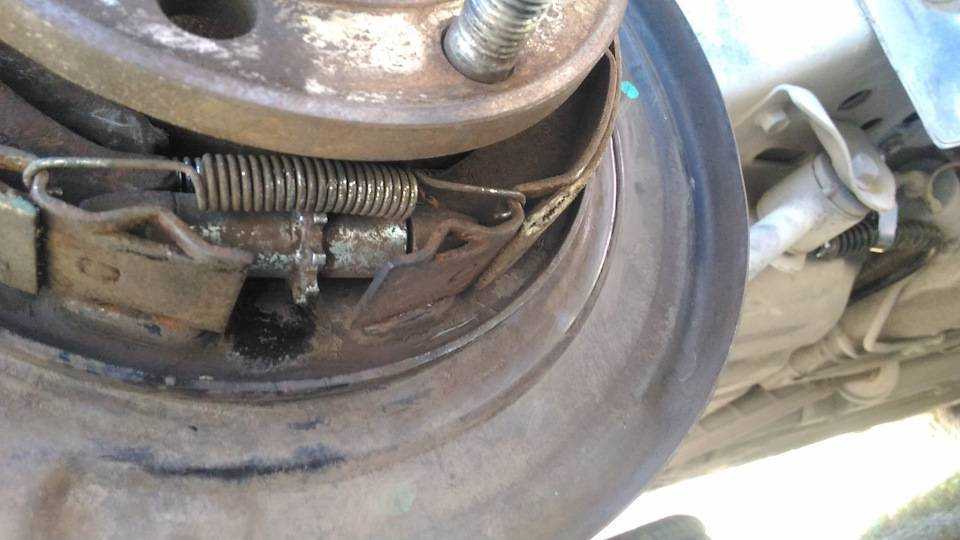

Берём отвёртку с плоским лезвием, просовываем в отверстие и вращаем это зубчатое колесо. Когда крутим его вверх — колодки разводятся, а когда крутим вниз — отгадайте, что они делают
Разводим колодки до упора, а затем немного назад, чтобы диск не затирал о колодки.
Внимание! Так как диск крепится только одним болтиком, то чтобы избежать перекоса и обеспечить точность регулировки — имеет смысл дополнительно зафиксировать диск колёсной гайкой
Теперь идём в салон и регулируем трос. Закручивая гайку, добиваемся необходимых 6-8 щелчков.
В принципе, можно оставить и большее количество щелчков — до 10.
Проверяем вращение колёс и работу ручника. На этом процесс регулировки ручника окончен.
Если Вы всё же решили снять диск и оценить состояние механизма, то я делаю это так.
Откручиваем болтик крестовой отвёрткой и снимаем диск.
Очищаем все доступные места
и сам диск тоже
Затем я всё обрабатываю преобразователем ржавчины
Ждём пока всё высохнет и почернеет
Затем все трущиеся места и крепления пружин и колодок смазываем медной смазкой. Не рабочую часть колодок.
Ей же смазываем резьбу регулировочного механизма и болт крепления диска, чтобы в следующий раз он открутился без особых проблем
Осталось только отрегулировать ручник по вышеизложенному алгоритму.
Будут вопросы или поправки с дополнениями — милости прошу в комментарии ниже.
Если в процессе работы выяснится, что суппорт Вашего авто заклинил, тогда посетите страницу Ремонт тормозного суппорта
Вот обещанное видео о регулировке ручника
Регулируем ручник из салона
Регулировочная гайка находится под подстаканником между сидениями, поэтому:
- Извлекаем пепельницу, просто поднимая ее вверх
- Видим специальную заглушку, которую нужно поддеть с правой стороны и снять
- Там видим наконечник с резьбой на который навернута гайка, под ключ на 12 мм. С ее помощью и осуществляется регулировка ручника
- Для вращения данной гайки понадобится длинная торцевая головка на 12, так как обычными “рожковыми” ключами туда не подлезть.
- Соответственно если гайку закручивать, то вы трос натягиваете. Если откручивать, то ослабляете.
После проделанных манипуляций будет хорошо вывесить колеса и проверить их вращение при опущенном ручном тормозе. Если никаких посторонних звуков нет (трения тормозного барабана о колодки), то тут все ок. Также проверьте – блокируются ли оба колеса. Просто поднимите ручник и попробуйте провернуть колеса.
Регулируем положение колодок
Для случаев, когда производится просто ревизия задних тормозных барабанов или же осуществляется замена троса/тормозных колодок, то параллельно с подтягиваем троса на ручнике обязательно и непременно нужно регулировать положение колодок.
Наружный диаметр колодок должен составлять 167,6-168,6 (мм) .
Добраться до колодок не так-то и просто. Колодки ручника спрятаны за барабан-диском. Демонтаж задних тормозных дисковых барабанов в подробностях описан в статье по замене колодок стояночного тормоза.
Если вкратце, то необходимо вывесить задние колеса на домкратах, подложив какой-нибудь упор для страховки. Снимаются колеса. Крышка барабан-дисков зафиксирована к ступице потайным винтиком, его нужно выкрутить. И только после этого получится снять с колесной ступицы дисковый барабан, за котором спрятаны тормозные колодки ручника.
Штангенциркулем замеряем диаметр развода колодок.
Перемещаем регулятор разведения/схождения колодок ударной отверткой до тех пор, пока колодки не примут положение 167,6-168,6 (мм) в диаметре.
Все, можно проводить сбор тормозной системы.
Дополнительная информация
Стоит обратить внимание, что каждый из методов регулировки ручного тормоза отвечает за определенную часть колодочного тормоза. Регулируя натяг троса из салона, изменяется положение верхней части колодок ручника

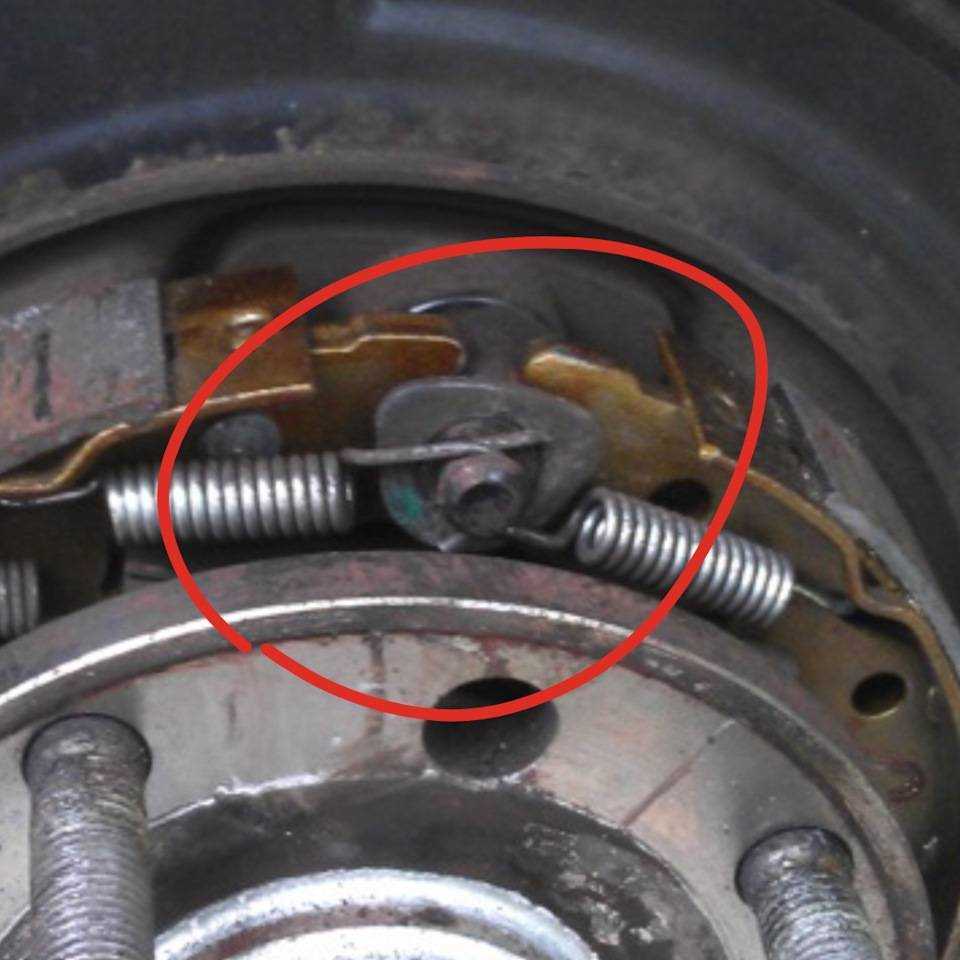

При регулировке положения колодок механизмом разведения/схождения, из-под крышки барабана-диска, изменяется положение нижней части колодочного тормоза.
Разумеется, для равномерного износа колодок ручника нужно пользоваться и первым, и вторым методом регулировки .
Проверяется правильность работы ручного тормоза на уклоне. Уровень уклона должен составлять не менее 23% . Взведя рычаг ручного тормоза на 4 щелчка, машина должна оставаться неподвижной, даже если машину расшатывают из салона или снаружи.
Срок обслуживания элементов ручного тормоза ничем не регламентирован. Регулировать натяг ручника или менять колодки/трос нужно по мере необходимости. И в каждом отдельном случае время износа ручника будет разным. Кто-то пользуется ручным тормозом чуть ли не каждый день, а у кого-то в ручном тормозе вообще нет необходимости.
По поводу водителей второй категории (которым ручнике не нужен), специалисты рекомендуют разрабатывать ручной тормоз в теплый период года не менее 1 раза в месяц, а когда холодно и сыро, то ручник нужно взводить не менее 4 раз в месяц (1 раз в неделю).
Регулировка ручника: как настроить и откалибровать стояночный тормоз?
По общепринятым техническим нормам ручник должен неподвижно удерживать автомобиль на дорожном покрытии с уклоном не менее 23% без использования противооткатных упор.
Если ручник не в состоянии обездвижить транспортное средства, самое время откалибровать устройство – для регулировки стояночного тормоза необходимо:
- Демонтировать кронштейн с держателем стакана, после чего шлицевой отверткой поддеваем пластиковую заглушку и извлекаем деталь из облицовки туннеля пола;
- Затем поддомкрачиваем заднюю часть автомобиля и вывешиваем задние колеса, далее приподнимаем трещотку ручника на 2-3 зубца вверх;
- Теперь гаечной головкой на «12» крутим регулировочную гайку по траектории часовой стрелки. Оптимальным показателем калибровки устройства является сложность проворачивания колес;
- Далее опускаем трещотку вниз до упора и проверяем колеса на подвижность – должно быть обеспечено свободное вращение;
- Затем повторяем процедуру на полностью поднятом храповом механизме: при затяжке трещотки на 7-10 щелчком задние колеса не должны вращаться.
https://youtube.com/watch?v=ByRXpzSkBBc
В случае невозможности откалибровать устройство этим методом, необходимо отрегулировать зазор между тормозными колодками и цилиндрическим диском механизма торможения.
Регулировка стояночного тормоза Шевроле Лачетти
Ручной тормоз Chevrolet Lacetti нуждается в периодической регулировке. Такая необходимость может возникнуть в 3 случаях:
- Замена троса/колодок ручного тормоза
- Ревизия задних тормозных дисковых барабанов
- Растяжение троса
По инструкции, рычаг ручного тормоза должен взводиться в рабочее положение за 2-4 щелчка .
Если не проводится замена троса или колодок, то регулировке подвергается только натяг троса стояночного тормоза. Делается это из салона, путем подтяжки регулировочной гайки. Как правило, трос подтягивается каждые 60 000 (км) пробега . Подробнее о подтяжке троса Шевроле Лачетти из салона будет рассказано далее по тексту.
Когда же производится замена троса либо барабанных колодок, то регулировать нужно и натяг троса (из салона), и положение колодок в дисковом барабане. Регулируется положение колодок путем перемещения специального разводящего/стягивающего устройства. Далее по тексту будет рассказано и про регулировку положения тормозных колодок Chevrolet Lacetti.
Специалисты рекомендуют проводить ревизию задних дисковых барабанов каждые 30 000 (км) пробега . В ходе ревизии контролируется положение колодок, и если это необходимо, то колодки разводятся с учетом износа тормозных накладок.
Процесс регулировки стояночного тормоза Шевроле Лачетти
Если ручник перестал надежно фиксировать положение авто, но точно известно, что колодки еще не израсходовали свой ресурс, то вполне можно обойтись только регулировкой натяга троса.
- Останавливаемся на ровной площадке и глушим авто.
- Поддеваем пластиковую крышку на корпусе молдинга маленькой отверткой и убираем ее в сторону.
Прибегаем к помощи ключа на 12
Обратите внимание, в месте регулировки крайне ограничено пространство, поэтому ключ с традиционной длиной рукоятки может не поместиться. Вместо ключа можно применить длинную накидную головку, которая используется в паре с карданом и удлинителем
Закручиваем регулировочную гайку на 3-5 оборотов.
- Пробуем, как работает рычаг стояночного тормоза. Рычаг должен взводиться за 4 щелчка .
- Если щелчков больше, чем 4, то еще закручиваем регулировочную гайку, и снова пробуем взводить рычаг, считая щелчки (должно быть не больше 4 щелчков).
Когда же ход регулировочной гайки закончился, а рычаг защелкивается за более чем 6-8 щелчков, то необходимо будет проводить замену троса, так как он излишне растянут .
