Единицы измерения миллиампера (mA)
Миллиампер (mA) — это единица измерения электрического тока в системе СИ. Префикс «милли-» означает одну тысячную часть основной единицы измерения, а именно ампера (А).
Ампер является основной единицей измерения электрического тока и обозначается символом «А». Один ампер равен примерно 6,24 на 10 в степени 18 зарядов электронов в секунду, которые проходят через проводник.
Миллиампер является подразделением ампера, и его значение в 1000 раз меньше ампера. Один миллиампер равен 0,001 ампер или 1/1000 ампера. Он используется для измерения небольших электрических токов, которые могут потребляться электронными устройствами или переносимыми устройствами.
Например, миллиамперы широко используются в батареях и аккумуляторах для указания их потенциала или максимальной разрядной способности. Если батарея имеет номинал 750 миллиампер, это означает, что она может выдавать ток в 750 миллиампер в течение определенного периода времени.
Также, значение миллиампера может использоваться для оценки энергопотребления различных электронных устройств. Например, если электронный прибор потребляет 50 миллиампер тока, это означает, что он использует 0,05 ампера или 50/1000 ампера.
Миллиампер также может использоваться в медицине и биологии, для измерения биологических токов или электрической активности тканей и клеток.
Как рассчитать число ампер в сети
На пpaктике применяют разные схемы вычислений. В частности, пользуются автоматизированными программами (калькуляторами). Такие инструменты предлагают бесплатно специализированные сайты в режиме онлайн. Ниже представлены формулы и примеры, которые помогут рассчитывать электрические параметры самостоятельно.
Как узнать ток, зная мощность и напряжение
Подключение светодиода через резистор и его расчет
Источник питания постоянного тока (аккумулятор) обеспечивает напряжение на выходе 12 Вольт. Известна мощность потрeбления – 2 Вт. Как рассчитать ампераж, показано на примере:
I=P/U=2/12=0,167 А.
К сведению. Для удобства на пpaктике применяют дробные и кратные величины. В данном примере – 167 мА (миллиампер).
Как узнать напряжение, зная силу тока
Выше показано, как посчитать амперы, зная мощность и напряжение. Эту же формулу используют для обратного действия. Если сила тока равна 200 мА, при мощности 2 Вт в точках измерения, прибор покажет следующее напряжение:
U = P/I = 2/0,2 = 10 V.
Как рассчитать мощность, зная силу тока и напряжение
Результат можно вычислить с помощью следующего примера:
P = I*U = 0,2 * 10 = 2 Вт.
В левой части рисунка приведена формула для расчета механической мощности:
- А – полезная работа в Джоулях;
- t – временной период, за который выполнена эта операция.
Как определить мощность цепи, имея тестер сопротивления
В реальных условиях существенное влияние оказывает электрическое сопротивление проводника. Выбрав соответствующий режим, можно узнать действительное значение с помощью мультитестера. Переключатель устанавливают в положение, которое соответствует определенному диапазону. Переходят от больших значений к малым до появления индикации на экране.
При R=20 Ом, зная силу тока I= 200 мА, мощность вычисляют по следующей формуле:
P = I2*R = 0,04*20 = 0,8 Вт.
При необходимости уточняют напряжение:
U = I*R = 0,2*20 = 4 V.
Формула расчета сечения провода
Площадь сечения цилиндрического проводника вычисляют по стандартной геометрической формуле подсчета:
S = π * (D/2)2,
где:
- π – число Пи (3,14);
- D – диаметр.
При отсутствии специализированных инструментов узнавать размер можно с применением подручных средств. Взяв карандаш или другую подходящую основу с одинаковой шириной по продольной оси, наматывают последовательно провод. Приложив конструкцию к линейке, уточняют длину. Делением на количество витков получают диаметр проводника. Далее пользуются рассмотренной выше формулой.
Таблица ватт ампер для выбора сечения проводников по максимальному току (суммарной мощности потрeбления)
| Площадь сечения, мм кв. | Материал проводника | |||||||
|---|---|---|---|---|---|---|---|---|
| Алюминий | Медь | |||||||
| Напряжение 220 V | Напряжение 380 V | Напряжение 220 V | Напряжение 380 V | |||||
| Ток (I), А | Мощность потрeбления (P), киловатт за час | I | P | I | P | I | P | |
| 2,5 | 20 | 4,4 | 19 | 12,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 28 | 6,1 | 23 | 15,1 | 38 | 8,3 | 30 | 19,8 |
| 6 | 36 | 7,9 | 30 | 19,8 | 46 | 10,1 | 40 | 26,4 |
| 10 | 50 | 11 | 39 | 25,7 | 70 | 15,4 | 50 | 33 |
| 16 | 60 | 13,2 | 55 | 36,3 | 85 | 18,7 | 75 | 49,5 |
Расчет тока по мощности и напряжению
Основные формулы не только показывают, как посчитать амперы. Они демонстрируют зависимость тока от напряжения, мощности, сопротивления:
- I = P/U;
- I = U/ R;
- I = √P/R.
При большой длине проводника существенно возрастает влияние потерь, которые определяются особенностями определенного материала. Часть энергии используется впустую на обогрев окружающего прострaнcтва. Приходится делать коррекции для устойчивого питания конкретной нагрузки.
Для учета этого фактора делают уточненный расчет сопротивления:
R= (p*L)/ S,
где:
- p – удельный коэффициент (0,03 – алюминий, 0,0175 – медь);
- L – длина линии.
Вычисляют процентное отношение потерь по напряжению в идеальных условиях и с учетом удельного сопротивления определенного материала. Если полученное значение более 5%, выбирают кабельную продукцию с большим сечением из серийной номенклатуры.
Важно! При расчете умножают длину на два, чтобы учесть потери во всей цепи питания (от источника до подключенного оборудования и обратно)
На какие параметры обращать внимание при выборе зарядки для смартфона
Выходное напряжение. Измеряется в вольтах — В или V (международное обозначение). Например, 5 В или 9 В. Значение указано на самой зарядке
Важно, чтобы телефон поддерживал то же значение. Информацию можно найти в характеристиках телефона или на оригинальной зарядке к нему
Превышать предельно допустимое для телефона напряжение — значит увеличить вероятность порчи аккумулятора устройства. Блок питания с более низкими показателями заряжать ваш гаджет тоже будет, но дольше.
Максимальная сила тока. Измеряется в амперах — А. Этот показатель также указан на адаптере. Как правило, для современных смартфонов значение составляет не менее 2 А. Если сила тока больше, чем та, на которую рассчитан ваш смартфон, гаджету это не навредит, так как сработает защитный механизм. А вот если сила тока меньше чем нужно, это отрицательно скажется на скорости зарядки.
Произведение силы и напряжения тока, которым заряжается ваш смартфон, определяет мощность зарядки. Чем больше — тем мощнее, тем быстрее заряжается смартфон. Время, необходимое для зарядки, также зависит от ёмкости аккумулятора.
Как измерить трехфазное напряжение мультиметром
В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.
Сети предприятий прокладывают двух типов:
- Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль – линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
- Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.
Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где из-под щитка поднимаются четыре жилы: три фазы и нейтраль.
Особенности калькулятора ватт в ампер
Наш конвертер ватт в ампер позволяет пользователям вычислять ватты в ампер.Ниже описаны некоторые важные особенности этой утилиты.
Без регистрации
Вам не нужно проходить какой-либо процесс регистрации, чтобы использовать конвертер ватт в ампер.С помощью этой утилиты вы можете бесплатно конвертировать ватты в амперы столько раз, сколько захотите.
Быстрая конвертация
Этот калькулятор ватт в ампер предлагает пользователям самое быстрое преобразование.Как только пользователь введет значения ватт в ампер в поле ввода и нажмет кнопку «Преобразовать», утилита начнет процесс преобразования и немедленно вернет результаты.
Экономит время и усилия
Ручная процедура калькулятора ватт в ампер — непростая задача.Вы должны потратить много времени и усилий, чтобы выполнить эту задачу.Калькулятор Watts to Amps Calculator позволяет сразу выполнить ту же задачу.Вас не попросят следовать ручным процедурам, так как автоматические алгоритмы сделают всю работу за вас.
Точность
Несмотря на то, что вы вложили время и усилия в ручной расчет, вы, возможно, не сможете получить точные результаты.Не все хорошо решают математические задачи, даже если вы считаете себя профессионалом, все равно есть большая вероятность, что вы получите точные результаты.Эта ситуация может быть разумно обработана с помощью Калькулятора ватт в ампер.Этот онлайн-инструмент предоставит вам 100% точные результаты.
Совместимость
Онлайн-конвертер ватт в ампер отлично работает на всех операционных системах.Если у вас есть устройство Mac, iOS, Android, Windows или Linux, вы можете легко использовать этот онлайн-инструмент без каких-либо проблем.
100% бесплатно
Вам не нужно проходить какой-либо процесс регистрации, чтобы использовать этот калькулятор преобразования ватт в ампер.Вы можете использовать эту утилиту бесплатно и выполнять неограниченное преобразование ватт в ампер без каких-либо ограничений.
Для чего нужен расчет тока
Считаем освещение вместе!
Чтобы сделать расчет ампер по мощности для сетей переменного тока с реактивными нагрузками, нужны соответствующие коррекции. Такие потребители смещают вектор тока на 90° вперед (назад) по отношению к напряжению при емкостных (индуктивных) хаpaктеристиках, соответственно.
Расчет тока для однофазной сети
Изменение тока, напряжения и мощности по синусоидальному графику объясняет бессмысленность измерения моментальных значений. Параметры рассчитывают с учетом интервалов времени. Как правило, используют полный период одного колебательного цикла.
Генератор при существенном значении реактивной составляющей будет выполнять свои функции менее эффективно. Часть мощности в таком случае не будет выполнять полезную работу.
Расчет тока для трехфазной сети
Этот вариант можно представить, как комбинацию из нескольких однофазных сетей. В представлении векторами на комплексной плоскости будет виден фазовый сдвиг на 120°.
Рисунки демонстрируют напряжения 220 V в каждой фазе и линейное значение 380 V
Следует обратить внимание на ток в нулевом проводнике (I0), который не выполняет полезные функции. Он создается за счет неравномерного распределения подключенных нагрузок
Как рассчитать мощность тока
Для коррекции индуктивных (емкостных) составляющих применяют расширенную формулу расчета:
P = I*cos ϕ.
При отсутствии таких нагрузок принимают дополнительный множитель равным единице.

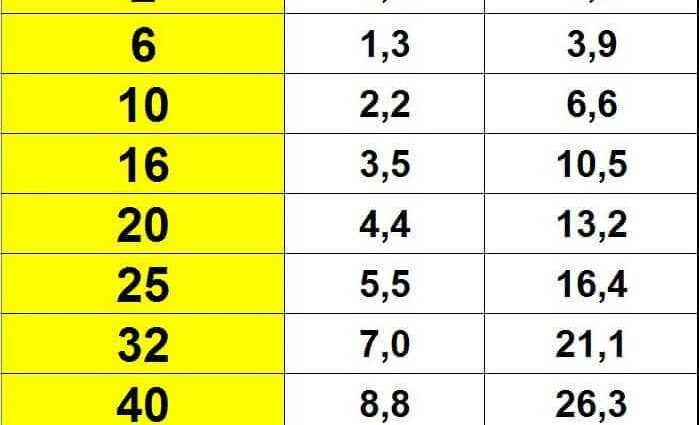

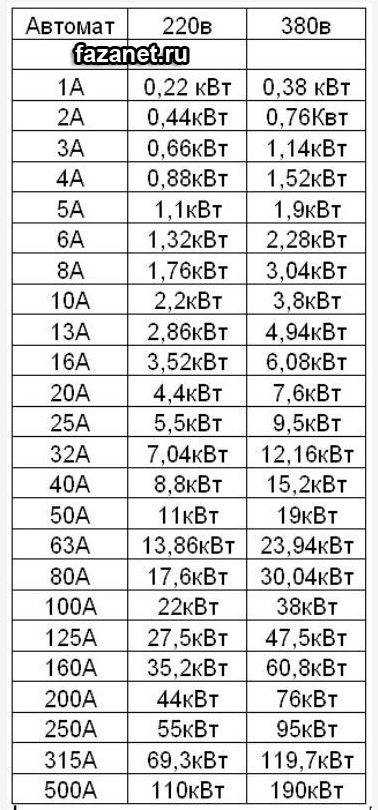

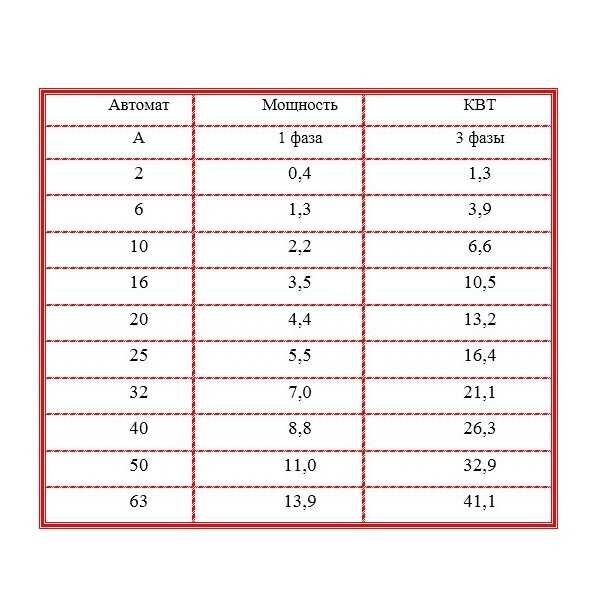

Эта таблица ампер поможет подобрать подходящий автомат (пpeдoxpaнитель) с учетом параметров подключенного оборудования.
Зависимость тока от мощности потрeбления
| Номинальный ток защитного устройства, А | Мощность потрeбления (кВт) для сети | |
|---|---|---|
| Одна фаза | Три фазы | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 16 | 3,5 | 10,5 |
| 25 | 5,5 | 16,4 |
Как пересчитать ватты в амперы
Для подключения электродвигателя нужно взять значение cos ϕ из сопроводительной документации. Эти данные дублируют в специальной бирке, закрепленной на корпусе. Как высчитать амперы для трехфазной сети, показывает следующая формула:
I = P/(√3*U*cos ϕ).
Как обозначаются амперы, миллиамперы и микроамперы
Правильные обозначения: ампер — А, миллиампер — мА, микроампер — мкА.
Эта физическая величина названа фамилией учёного, следовательно, её запись всегда будет содержать в русском обозначении букву А в верхнем регистре, в международном — латинскую букву A также в верхнем регистре.
Обратите внимание! Не стоит путать МА и мА, особенно при решении задач. В первом случае обозначен мегаампер (10^6 А), а во втором — миллиампер (10^-3 А), который в миллиард раз меньше мегаампера
Правописание дольных и кратных единиц, в их числе миллиампер и микроампер, будет выполняться в соответствии с правилами написания единиц и приставок, установленными ранее упомянутой Международной системой измерений (СИ).
- Приставка пишется слитно с наименованием или обозначением единицы.
- Недопустимо употребление двух или более приставок подряд (например, микромиллиампер).
- В большинстве случаев принято выбирать приставку таким образом, чтобы стоящее перед ней число находилось в диапазоне от 0,1 до 1000.
Дополнительная информация! Приставка милли переводится с латинского (mille) как «тысяча». Приставка микро имеет древнегреческие корни (μικρός) и переводится как «малый».
Сколько Ватт в 1 Ампере?
Для определения мощности цепи также важно понятие напряжения. Это электродвижущая сила, перемещающая электроны
Она измеряется в вольтах. Большинство приборов имеют в документации эту характеристику.
Чтобы определить мощность при силе тока в один ампер, необходимо узнать напряжение сети. Так, для розетки в 220 вольт получится: P = 1*220 = 220 Вт. Формула для расчёта: P = I*U, где I — сила тока, а U — напряжение. В трёхфазной сети нужно учитывать поправочный коэффициент, отражающий процент эффективности работы. В большинстве случаев он составляет от 0,67 до 0,95.
Методика измерений
Как было отмечено ранее, для измерения силы тока используются амперметры, мультиметры и тестеры. Наибольшую точность измерений обеспечивают первые из них. Они измеряют только одну величину и только в одной шкале. А это не совсем удобно. В свою очередь, мультиметры и тестеры позволяют измерять практически все электротехнические величины и не только в одном диапазоне. Также в этих приборах есть возможность переключения единиц измерения. Например, прибор показывает, что превышен диапазон. В таком случае нужно переключить миллиамперы в амперы и за счет этого узнать необходимое значение. Основной недостаток тестеров и мультиметров состоит в том, что в отличие от амперметров, погрешность у них значительно больше. Но все равно на практике их часто применяют, поскольку это позволяет легко и просто найти неисправность и устранить ее. Еще один важный нюанс, связанный с этими приборами: если раньше нужно было обязательно разрывать цепь, то сейчас появились тестеры и мультиметры, которые позволяют измерить силу тока бесконтактным способом, то есть без подключения. Подобное решение находит все большее применение на практике.
Влияние 750mA на эффективность устройств
Мощность 750mA – это способность устройства потреблять электрический ток в размере 0,75 ампер. Используется эта мощность для передачи энергии в различных электронных приборах и оказывает влияние на их работу.
Чем выше мощность, тем больше энергии потребуется для работы устройства. Если прибор не потребляет достаточно энергии, он просто не будет работать, а если потребляет слишком много, он будет перегреваться или даже выходить из строя.
Поэтому, чтобы устройство работало максимально эффективно, нужно подобрать правильную мощность по максимально возможным характеристикам. Нужно учитывать не только мощность устройства, но и количество энергии, потребляемой всей системой, включая провода и зарядные устройства.
Таким образом, использование мощности 750mA может быть эффективным для многих электронных устройств, но не всегда это будет оптимальным вариантом. Поэтому перед выбором устройства и его способности потреблять ток, нужно тщательно оценить все факторы, влияющие на эффективность его работы.
Основные принципы замера силы тока
Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.
Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.
Различия в принципах подключения мультитестера в разных режимах измерений
- Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
- При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
- Наконец, если меряется сопротивление, то внешний источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.
Вернемся к теме статьи — к замерам силы тока.
Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы
Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.
Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.
Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.
Кстати, о безопасности
Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах
Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.
Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.
Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.
Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов
Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем
То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.
Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.
Основные принципы замера силы тока
Таблица преобразования Миллиампер в Ампер
Эта таблица преобразования основана на формуле, использованной выше.
Вы можете создать таблицу конвертации для любого диапазона чисел, введя начальный и конечный диапазон чисел ниже.
| 1 ma | 0.001 a |
| 2 ma | 0.002 a |
| 3 ma | 0.003 a |
| 4 ma | 0.004 a |
| 5 ma | 0.005 a |
| 6 ma | 0.006 a |
| 7 ma | 0.007 a |
| 8 ma | 0.008 a |
| 9 ma | 0.009 a |
| 10 ma | 0.01 a |
| 11 ma | 0.011 a |
| 12 ma | 0.012 a |
| 13 ma | 0.013 a |
| 14 ma | 0.014 a |
| 15 ma | 0.015 a |
| 16 ma | 0.016 a |
| 17 ma | 0.017 a |
| 18 ma | 0.018 a |
| 19 ma | 0.019 a |
| 20 ma | 0.02 a |
| 21 ma | 0.021 a |
| 22 ma | 0.022 a |
| 23 ma | 0.023 a |
| 24 ma | 0.024 a |
| 25 ma | 0.025 a |
| 26 ma | 0.026 a |
| 27 ma | 0.027 a |
| 28 ma | 0.028 a |
| 29 ma | 0.029 a |
| 30 ma | 0.03 a |
| 31 ma | 0.031 a |
| 32 ma | 0.032 a |
| 33 ma | 0.033 a |
| 34 ma | 0.034 a |
| 35 ma | 0.035 a |
| 36 ma | 0.036 a |
| 37 ma | 0.037 a |
| 38 ma | 0.038 a |
| 39 ma | 0.039 a |
| 40 ma | 0.04 a |
| 41 ma | 0.041 a |
| 42 ma | 0.042 a |
| 43 ma | 0.043 a |
| 44 ma | 0.044 a |
| 45 ma | 0.045 a |
| 46 ma | 0.046 a |
| 47 ma | 0.047 a |
| 48 ma | 0.048 a |
| 49 ma | 0.049 a |
| 50 ma | 0.05 a |
Если хотите, вы также можете просмотреть все другие связанные единицы измерения в этой категории, нажав здесь. Таблица обновлена, но начальный и конечный диапазон преобразования остаются прежними.
Показать все типы объектов
Если вам нужен более продвинутый контроль над таблицей, смотрите здесь: расширенная таблица конвертации
Измерение силы тока
Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных батарей или простой батарейки мультиметром, нужно настроить прибор на режим измерения постоянного тока. У дешевых моделей, таких как М-831, переключения нет — он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.
После этого к гнездам (портам) на корпусе устройства подключаются щупы — два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) — в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно — для небольших величин (до 200 мА), второе —до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.
Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя. Случится короткое замыкание, и прибор взорвется
Кликните для увелечения
Измерение силы токаПеред тем как измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы тока на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно — 10 А. Если даже примерной информации нет, лучше выбрать вариант побольше — в крайнем случае измерение получится неточным, тогда можно будет снизить предел и провести тест снова. Профессиональные электрики пользуются цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.
После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно — при ошибке на экране мультиметра просто появится число с минусом. Подключать прибор параллельно нельзя, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!
Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе, и для разных моделей машин варьируется между 10 и 80 мА. Он влияет на скорость деградации аккумуляторов
Он влияет на скорость деградации аккумуляторов.
Измеряется утечка так же, только при отключении всего оборудования, способного потреблять электрическую энергию.

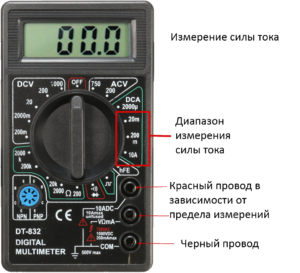

Обозначения на передней панели измерительного устройства
С обозначениями гнезд уже разобрались. Осталось понять, что написано в кольце вокруг переключателя. Рассмотрим два мультиметра: с автоматическим и с ручным способом настройки диапазона измерений.
Мультиметр с автоматическим подбором диапазона измерений включает в себя меньше обозначений. Посмотрите на рисунок ниже.
Можно выделить названия режимов измерения:
- OFF – прибор отключен;
- A или V с волнистой линией ~ говорят об измерениях переменных величин: силы тока или напряжения;
- A или V с двойной линией – одна сплошная __, а другая прерывистая — — -. Это режим для измерения параметров постоянного тока;
- Прозвонка, обозначающаяся подряд идущими дугами. Похожа на значок гудка или Wi-Fi;
- Проверка диода (его прозвонка или определение полюсов) – треугольник с палкой слева и неполным крестом справа.
Для обозначения постоянных и переменных параметров иногда используют буквы (на некоторых приборах AC и DC ставятся не до обозначения измеряемого параметра, а после):
- АСA – переменный ток;
- ACV – переменное напряжение;
- DCA – постоянный ток.
- DCV – постоянное напряжение.
Рядом с обозначениями можно встретить символы: µ, m, k, M. Это префиксы, обозначающие кратность и дробность единиц измерения.
| Префикс | Что значит? | Пример |
| µ | Миллионная часть от единицы измерения – микро (приставка «мк»). | 1 µA=0,000001 A (или микроампер равен миллионной доле Ампера). 100 µA=0,0001 А. |
| m | Тысячная часть (приставка «милли»). | 1mA=0,001 А (1 миллиампер равен тысячной доле Ампера). 100 mA=0,1 A. |
| k | 1000 единиц измерения (приставка «кило»). | 1kΩ=1000Ω (1 килоом равен 1000 Омам). 0,1 kΩ =100Ω. |
| M | Миллион единиц (приставка «Мега»). | 1 МΩ=1000kΩ=1 000 000Ω (1 Мегаом равен 1000 килоомам или 1 000 000 Омам). 0,2МΩ=200 000Ω |
На мультиметре с ручным подбором диапазона обозначений больше. На картинке ниже приведена их расшифровка.
Зачем устанавливать предел измерений?
К чему такие сложности, связанные с установлением границ измерений? Почему нельзя делать измерения, принимая диапазон от минимальных до максимально возможных значений? Для этого представьте линейку длиной в 100 метров (конечно, в мире таких нет, включите воображение
Мы будем определять расстояние между домами, где нам будет важно, сколько между ними метров и сантиметров. Для этого миллиметровая шкала нам не понадобится, и минимальное деление будет равно 1 см
Если же мы захотим измерить длину гвоздя, то не сможем получить точного результата: миллиметровых делений нет!
А если измерять 20-сантиметровой линейкой с миллиметровыми делениями размеры столешницы, то окажется, что нам этого недостаточно. С мультиметром также: при измерении в большом диапазоне малых величин результаты будут приблизительными. А при измерении больших величин в малом диапазоне может случиться так, что показания будут отсутствовать из-за невозможности преодолеть установленный диапазон.
МА в электрических устройствах
Миллиампер (mA) — это единица измерения электрического тока, которая равна одной тысячной части ампера. Ток выражается в миллиамперах для измерения малых значений электрического тока.
В электрических устройствах, таких как мобильные телефоны, планшеты, наушники, фонари и многих других, миллиамперы используются для указания потребления энергии устройством.
Обычно в спецификациях этих устройств указывается значение выходного тока зарядного устройства (например, 750mA), которое отражает максимальный ток, который потребляется устройством во время зарядки. Чем больше значение миллиампер, тем более быстро устройство может заряжаться
Однако, важно учесть, что быстрая зарядка может привести к более быстрому износу батареи, поэтому использование соответствующих зарядных устройств, указанных производителем, рекомендуется для поддержания оптимальной производительности батареи
Миллиамперы также используются для измерения потребления тока различными электрическими компонентами, такими как светодиоды (Light Emitting Diodes — LED), датчики, микросхемы и другие устройства. Это помогает разработчикам электронных устройств понять, сколько электрической энергии будет потреблено компонентами их устройства и как это может влиять на общую потребляемую мощность устройства.
В качестве примера, пусть у нас есть светодиод с номинальным током 20mA. Это означает, что светодиод потребляет 20 миллиампер тока для своей работы.
Расчет трехфазной мощности переменного тока в амперах
Расчет с межфазным напряжением
Таким образом, фазный ток I в амперах (А) равен мощности P в ваттах (Вт), деленной на квадратный корень из 3-кратного коэффициента мощности PF, умноженного на среднеквадратичное напряжение между фазами V L-L в вольтах (В).
I(A) = P(W) / (√3 × PF × VL-L(V))
Таким образом, коэффициент мощности резистивной нагрузки равен .
Пример 1
Каков фазный ток в амперах при потребляемой мощности 330 Вт, коэффициенте мощности 0,8 и среднеквадратичном напряжении питания 120 вольт?
I = 330W / (√3 × 0.8 × 120V) = 1.984A
Пример 2
Каков фазный ток в амперах при потребляемой мощности 330 Вт, коэффициенте мощности 0,8 и среднеквадратичном напряжении питания 140 вольт?
I = 330W / (√3 × 0.8 × 140V) = 1.701A
Расчет с линейным напряжением нейтрали
Таким образом, фазный ток I в амперах (А) равен мощности P в ваттах (Вт), деленной на 3-кратный коэффициент мощности PF, умноженный на среднеквадратичное напряжение линии к нейтрали V L-N в вольтах (В).
I(A) = P(W) / (3 × PF × VL-N(V))
Таким образом, коэффициент мощности резистивной нагрузки равен .
«Фиксированный» перевод
Зная, помимо величин мощности и силы, еще и показатель напряжения, перевести амперы в ватты можно по следующей формуле:
При этом P — это мощность в ваттах, I — сила тока в амперах, U — напряжение в вольтах.
Для того, чтобы постоянно быть «в теме» можно составить для себя «ампер-ватт»-таблицу с наиболее часто встречаемыми параметрами (1А, 6А, 9А и т.п.).
Такой «график соотношений» будет достоверным для сетей с фиксированным и постоянным напряжением.
«Переменные нюансы»
Для расчета при переменном напряжении в формулу включается еще одно значение — коэффициент мощности (КМ). Теперь она выглядит так:
Сделать процесс перевода единиц измерения более быстрым и простым поможет такое доступное средство, как онлайн-калькулятор «ампер в ватты». Не забывайте, что если надо ввести в графу дробное число, производится это через точку, а не через запятую.
Таким образом, на вопрос «1 ватт — сколько ампер?», с помощью калькулятора можно дать ответ — 0,0045. Но он будет справедливым только для стандартного напряжения в 220в.
Используя представленные в интернете калькуляторы и таблицы, вы сможете не мучиться над формулами, а легко сопоставить разные единицы измерения.
Это поможет подобрать автоматические выключатели на разную нагрузку и не тревожиться за свои бытовые приборы и состояние электропроводки.
Ампер — ватт таблица:
| 6 | 12 | 24 | 48 | 64 | 110 | 220 | 380 | Вольт | |
| 5 Ватт | 0,83 | 0,42 | 0,21 | 0,10 | 0,08 | 0,05 | 0,02 | 0,01 | Ампер |
| 6 Ватт | 1 | 0,5 | 0,25 | 0,13 | 0,09 | 0,05 | 0,03 | 0,02 | Ампер |
| 7 Ватт | 1,17 | 0,58 | 0,29 | 0,15 | 0,11 | 0,06 | 0,03 | 0,02 | Ампер |
| 8 Ватт | 1,33 | 0,67 | 0,33 | 0,17 | 0,13 | 0,07 | 0,04 | 0,02 | Ампер |
| 9 Ватт | 1,5 | 0,75 | 0,38 | 0,19 | 0,14 | 0,08 | 0,04 | 0,02 | Ампер |
| 10 Ватт | 1,67 | 0,83 | 0,42 | 0,21 | 0,16 | 0,09 | 0,05 | 0,03 | Ампер |
| 20 Ватт | 3,33 | 1,67 | 0,83 | 0,42 | 0,31 | 0,18 | 0,09 | 0,05 | Ампер |
| 30 Ватт | 5,00 | 2,5 | 1,25 | 0,63 | 0,47 | 0,27 | 0,14 | 0,03 | Ампер |
| 40 Ватт | 6,67 | 3,33 | 1,67 | 0,83 | 0,63 | 0,36 | 0,13 | 0,11 | Ампер |
| 50 Ватт | 8,33 | 4,17 | 2,03 | 1,04 | 0,78 | 0,45 | 0,23 | 0,13 | Ампер |
| 60 Ватт | 10,00 | 5 | 2,50 | 1,25 | 0,94 | 0,55 | 0,27 | 0,16 | Ампер |
| 70 Ватт | 11,67 | 5,83 | 2,92 | 1,46 | 1,09 | 0,64 | 0,32 | 0,18 | Ампер |
| 80 Ватт | 13,33 | 6,67 | 3,33 | 1,67 | 1,25 | 0,73 | 0,36 | 0,21 | Ампер |
| 90 Ватт | 15,00 | 7,50 | 3,75 | 1,88 | 1,41 | 0,82 | 0,41 | 0,24 | Ампер |
| 100 Ватт | 16,67 | 3,33 | 4,17 | 2,08 | 1,56 | ,091 | 0,45 | 0,26 | Ампер |
| 200 Ватт | 33,33 | 16,67 | 8,33 | 4,17 | 3,13 | 1,32 | 0,91 | 0,53 | Ампер |
| 300 Ватт | 50,00 | 25,00 | 12,50 | 6,25 | 4,69 | 2,73 | 1,36 | 0,79 | Ампер |
| 400 Ватт | 66,67 | 33,33 | 16,7 | 8,33 | 6,25 | 3,64 | 1,82 | 1,05 | Ампер |
| 500 Ватт | 83,33 | 41,67 | 20,83 | 10,4 | 7,81 | 4,55 | 2,27 | 1,32 | Ампер |
| 600 Ватт | 100,00 | 50,00 | 25,00 | 12,50 | 9,38 | 5,45 | 2,73 | 1,58 | Ампер |
| 700 Ватт | 116,67 | 58,33 | 29,17 | 14,58 | 10,94 | 6,36 | 3,18 | 1,84 | Ампер |
| 800 Ватт | 133,33 | 66,67 | 33,33 | 16,67 | 12,50 | 7,27 | 3,64 | 2,11 | Ампер |
| 900 Ватт | 150,00 | 75,00 | 37,50 | 13,75 | 14,06 | 8,18 | 4,09 | 2,37 | Ампер |
| 1000 Ватт | 166,67 | 83,33 | 41,67 | 20,33 | 15,63 | 9,09 | 4,55 | 2,63 | Ампер |
| 1100 Ватт | 183,33 | 91,67 | 45,83 | 22,92 | 17,19 | 10,00 | 5,00 | 2,89 | Ампер |
| 1200 Ватт | 200 | 100,00 | 50,00 | 25,00 | 78,75 | 10,91 | 5,45 | 3,16 | Ампер |
| 1300 Ватт | 216,67 | 108,33 | 54,2 | 27,08 | 20,31 | 11,82 | 5,91 | 3,42 | Ампер |
| 1400 Ватт | 233 | 116,67 | 58,33 | 29,17 | 21,88 | 12,73 | 6,36 | 3,68 | Ампер |
| 1500 Ватт | 250,00 | 125,00 | 62,50 | 31,25 | 23,44 | 13,64 | 6,82 | 3,95 | Ампер |
И ещё видео по теме:
Как проверить внутреннее сопротивление?
Для проверки внутреннего сопротивления стоит знать не только вольты, но и амперы. Поскольку мы уже бывалые в деле замеров, то сразу перейдем к действиям.
Берем галогеновую лампу в 60 Вт, которая потребляет 5 А. Если ампераж равен ста амперам, то потеря не может быть более 1 В. Это значит, что для 5 А показатель напряжения должен составлять 0,05 В.
Подключаем нашу лампу к батарее. После того как она засветилась, определяем напряжение на клеммах аккумулятора. Замеряем вольты, выключаем лампу, определяем напряжение повторно.
В итоге, если разница между значениями будет составлять не более 0,05 В, то наша батарея исправна. Если значение больше, значит сопротивление повысилось. Исходя из этого можно судить о состоянии АКБ.
По формуле или еще проще
Выбираем в магазине две вещи, которые должны использоваться «в тандеме», например, утюг и розетку, и внезапно сталкиваемся с проблемой — «электропараметры» на маркировке указаны в разных единицах.
Как же подобрать подходящие друг к другу приборы и устройства? Как амперы перевести в ватты?
Смежные, но разные
Сразу надо сказать, что прямого перевода единиц сделать нельзя, поскольку обозначают они разные величины.
Ватт — указывает на мощность, т.е. скорость, с которой потребляется энергия.
Ампер — единица силы, говорящая о скорости прохождения тока через конкретное сечение.
Чтобы электрические системы работали безотказно, можно рассчитать соотношение амперов и ваттов при определенном напряжении в электросети. Последнее — измеряется в вольтах и может быть:
- фиксированным;
- постоянным;
- переменным.
С учетом этого и производится сопоставление показателей.
Как измерить ток
Требования для измерения силы тока
Чтобы померить силу заряда в розетке, нужно обязательно следить за выполнением некоторых требований:
- Важным условием для измерения силы тока является включение резисторов или обычных ламп в цепь ограничения сопротивления. Этот элемент защитит прибор от нагрева и возгорания из-за слишком большой нагрузки.
- Если текущая сила в цепи не отображается на индикаторе, выбранное предельное значение является неправильным и должно быть уменьшено на одну позицию. (Так надо продолжать до тех пор, пока на экране не появится истинное значение). Требуется быстрое измерение — время контакта с кабелем составляет менее одной или двух секунд. Это особенно актуально для аккумуляторов с низким энергопотреблением.
Важно! Предел выбирается с учетом наибольших возможных отклонений полученных измерений от ожидаемого результата. Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:. Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:
Приборы для измерения силы тока должны также соответствовать утвержденным стандартам ГОСТа:
- показывающие устройства должны иметь точность в пределах от 1 до 2,5,
- приборы на подстанциях допускаются 4 класса точности,
Класс по точности приборов, установленных на трансформаторах указаны в таблице:
| Класс прибора | Класс измерительных трансформаторов | Класс шунта и добавочного сопротивления |
| 4,0 | 3,0 | – |
| 2,5 | 1,0 (3,0) | 0,5 |
| 1,5 | 0,5 (1,0) | 0,5 |
| 1,0 | 0,5 | 0,5 |
| 0,5 | 0,2 | 0,2 |
