Калькулятор ампер в киловатт

Выбор автомата по номинальному току

Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.

Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.

Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.

Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.

Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.

Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.

Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей

Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке

Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.

Какой выбрать автомат на ввод

Потребляемый ток при однофазном и трехфазном подключении нагрузки мощностью 15 кВт мы рассчитали. На сколько ампер автомат нужно поставить? Теоретически выбирают автоматический выключатель на рассчитанный ток. Но тут играет роль фактор пусковых токов. Все приборы, имеющие реактивную составляющую, при включении потребляют больший ток, чем тот, на который рассчитаны.

Электродвигатель, к примеру, в момент пуска может потреблять ток втрое больше, чем номинальный. Время перегрузки значительное — секунды. Даже у «энергосберегайки» потребляемый ток в момент пуска может «скакнуть» в 5 и более раз. Правда, время присутствия пускового тока относительно небольшое — миллисекунды. Для примера я привожу табличку пусковых токов наиболее популярных бытовых приборов и электроинструмента.

Пусковые токи некоторых электроприборов и инструментов

Электроприбор	Номинальная мощность, Вт	Коэффициент пускового тока, раз
Бытовые приборы
Телевизор с импульсным БП	100-300	1.5
Компьютер	400-800	2
Принтер	350-500	2
Масляный обогреватель	1 000-2 500	1
Теплый пол	2 000-8 000	1
Утюг	800-2 000	1
Лампа накаливания	40-100	1
Электроплита	1 500-6 000	1
Духовка	1 000-2 000	1
Гриль	1 200-2 000	2
Тостер	600-1.500	1
Кофеварка	500-1 500	1
Фен для волос	700-2 000	1.2
Электрический чайник	1 500-2 000	1
Микроволновая печь	1 500-2 000	2
Пылесос	500-2 000	3
Кондиционер	1 000-3 000	3
Холодильник	200-600	3
Морозильная камера	500-1 000	3
Стиральная машина	2 000-3 500	3
Посудомоечная машина	1 500-2 200	2
Погружной насос	750-2 500	5-7
Бойлер	1 200-3 000	1
Электроинструмент
Электрорубанок	400-1 000	2
Угловая шлифмашинка (“болгарка”)	600-2 000	2
Электрическая дрель	500-800	3
Перфоратор	600-1 500	3
Бетономешалка	600-2 500	3
Электролобзик	250-700	2
Цепная пила	1 400-2 000	3
Дисковая пила	750-1 600	3
Электрический отбойный молоток	2 500-3 000	2
Электрический наждак	300-1 100	3
Компрессор	750-3 000	4
Газонокосилка	750-2 500	3

* Для расчета стартовой мощности номинальную мощность умножают на коэффициент пускового тока.

Из таблицы видно, что большими пусковыми токами грешат, как правило, приборы с электродвигателями и с импульсными блоками питания, в которых повышенный ток вызывается зарядкой высоковольтного сглаживающего конденсатора. Значит, нужен запас. Но какой? Как я отмечал выше, слишком большой не даст автомату сработать при перегрузке, что может привести к выгоранию проводки и пожару. Маленький — защита будет срабатывать при каждом пуске холодильника или скважинного насоса, а то и пылесоса, современные версии которого имеют номинальную мощность в киловатты.

Если учесть все пусковые токи, то для трехфазной цепи понадобится автоматический выключатель с номинальным током 25 А.

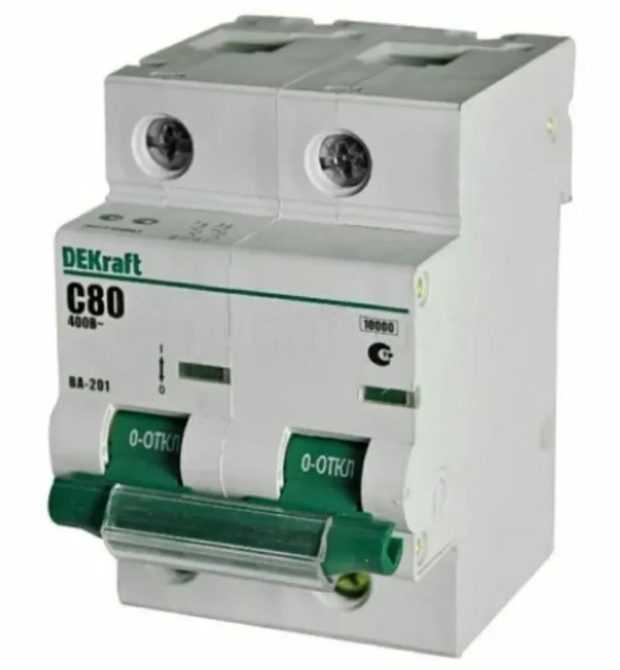

Для однофазной выберем 80 А, поскольку предыдущий меньший стандартный номинал — 63 А — нам не подойдет.

И тот, и другой, как вы заметили, типа С, чтобы срабатывать от перегрузки с нужной нам задержкой на время пусковых токов. Но тут есть одно большое «но» – сечение проводки. Взглянем на табличку ниже (проводка медная):

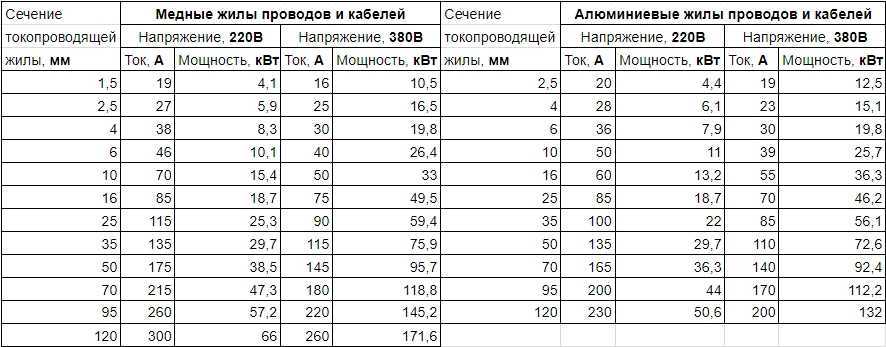

Сечение жилы, мм2	Допустимый ток, А	Мощность нагрузки, кВт	Номинал автоматического выключателя, А
1.5	19	4.2	16
2.5	26	6.0	25
4.0	38	8.4	32
6.0	46	10.1	40

Исходя из нее автомат 25 А в состоянии (с оговорками) защитить медную линию от выгорания сечением не менее 2.5 мм². Как быть, если проводка тоньше, но общая потребляемая мощность составляет 15 кВт? Выход — разбить потребителей на группы и на каждую из них после вводного на 25 А установить автоматы меньшего номинала. Так часто делается в квартирах обычных многоэтажек, в которых линии розеток (обычно 2.5 мм²) и освещения (1.5 мм²) имеют свои автоматы соответствующего номинала.

Мы выяснили, как рассчитать мощность автоматического выключателя для нагрузки 15 кВт в частности и на любую другую нагрузку вообще. Надеюсь, информация будет полезна при выборе автомата для квартиры или частного дома.

Предыдущая
ЭлектрикаКак выбрать вводной автомат для квартиры или частного дома
Следующая
ЭлектрикаКакие бывают кабель-каналы для электропроводки и фурнитура для них

Спасибо, помогло!1Не помогло

Как узнать силу тока, зная мощность и напряжения

Чтобы ответить на вопрос, как определить ток, необходимо поделить электронапряжение на общее число ватт. При этом сделать все необходимые вычисления можно самостоятельно, а можно прибегнуть к специальному онлайн-калькулятору.

Узнать потребление электроэнергии по токовой силе резистора можно умножением первой на сопротивление, выражаемое в Омах. В итоге, получится значение, представленное в вольтах, перемноженных на ом. Получится ампер.

Обратите внимание! Если нет сопротивления, нужно поделить ваттный показатель на токовую энергию, то есть следует поделить ватты на амперы и получится значение электроэнергии в вольтах. Понять мощностное показание через величину электричества с электронапряжением, можно умножив соответствующие показания с устройства

Перевод киловатт в амперы в однофазной сети

Если известна суммарная мощность всех потребителей вместе или каждого потребителя в отдельности, то без труда можно определить номинальный ток защитного устройства, необходимого для питания потребителей с известной мощностью.

Допустим, есть несколько потребителей, общая мощность которых 2,9кВт:

• лампы накаливания 4шт. мощностью 100Вт каждая;
• бойлер мощностью 2кВт;
• персональный компьютер, мощность которого 0,5кВт.

Для определения суммарной мощности, для начала необходимо привести значения всех потребителей к единому показателю. Т.е. киловатты перевести в ватты. Т.к. 1кВт = 1000Вт, то мощность бойлера будет равна 2кВт*1000 = 2000Вт. Мощность ПК будет равна 0,5кВт*1000 = 500Вт.

Далее определяем мощность всех ламп накаливания. Здесь всё просто. Т.к. мощность лампы 100Вт, а количество самих ламп 4шт., то общая мощность 100Вт*4шт. = 400Вт.

Определяем суммарную мощность всех потребителей. Необходимо сложить мощность ламп накаливания, бойлера и ПК.

PΣ = 400Вт + 2000Вт + 500Вт = 2900Вт

Для определения силы тока, соответствующей мощности 2900Вт при напряжении сети 220В, воспользуемся той же формулой мощности P = U*I. Преобразуем формулу и получим:

I = P/U = 2900Вт/220В ≈ 13,2А

В результате несложного расчёта получилось, что ток нагрузки мощностью 2900Вт примерно равен 13,2А. Получается, номинальный ток выбираемого автомата должен быть не менее этого значения.

Влияние мощности на выбор электрооборудования

При выборе электрооборудования необходимо учитывать мощность его работы, чтобы обеспечить нормальное функционирование и предотвратить перегрузки электрической системы.

Мощность электрооборудования обычно выражается в киловаттах (кВт). Это значение рассчитывается на основе формулы, где учитываются текущее напряжение и сила тока:

Мощность (в киловаттах) = Ток (в амперах) * Напряжение (в вольтах) * Коэффициент мощности

Выбор электрооборудования с нужной мощностью является важным для его надежной работы. При неправильном подборе мощности возможны перегрузки электрической системы, что может привести к аварийным ситуациям и повреждению оборудования.

Также важно учитывать коэффициент мощности, который отражает соотношение между активной и полной мощностью. Низкий коэффициент мощности может привести к энергетическим потерям и увеличенному электрическому счету

В итоге, при выборе электрооборудования необходимо учитывать требуемую мощность и ее соответствие возможностям электрической системы. Это позволит обеспечить надежную работу оборудования и предотвратить возможные проблемы в электроснабжении.

Примеры расчета мощности трехфазной сети напряжения

Расчет мощности трехфазной сети напряжения является важной задачей при проектировании и эксплуатации электрических систем. Ниже приведены несколько примеров расчета мощности трехфазной сети

Пример 1: Пусть у нас есть трехфазная сеть с напряжением 400 вольт и суммарной мощностью 50 кВА. Для расчета мощности каждой фазы необходимо поделить суммарную мощность на корень из трех (так как сеть трехфазная). Таким образом, мощность каждой фазы будет равна приблизительно 28.87 кВА.

Пример 2: Пусть у нас есть трехфазная сеть с напряжением 230 вольт и известны значения тока каждой фазы: I1 = 10 А, I2 = 12 А, I3 = 8 А. Для расчета мощности каждой фазы необходимо умножить напряжение на соответствующий ток и на коэффициент коррекции мощности (обычно принимается равным 0.8). Таким образом, мощность первой фазы будет равна 2.3 кВт, второй фазы — 2.76 кВт, а третьей фазы — 1.84 кВт.

Пример 3: Пусть у нас есть трехфазная сеть с напряжением 480 вольт и известны значения сопротивления и реактивного сопротивления каждой фазы: R1 = 10 Ом, R2 = 12 Ом, R3 = 8 Ом, X1 = 6 Ом, X2 = 7 Ом, X3 = 5 Ом. Для расчета мощности каждой фазы необходимо использовать формулу P = (U^2 * R) / (U^2 + (X — R)^2), где U — напряжение, R — сопротивление, X — реактивное сопротивление. Подставляя значения, получаем мощность первой фазы равной 3.59 кВт, второй фазы — 4.83 кВт, а третьей фазы — 2.86 кВт.

Все приведенные примеры представляют лишь небольшую часть возможных вариантов расчета мощности трехфазной сети напряжения. Реальные системы могут иметь более сложные характеристики и требовать дополнительных параметров для расчета.

Амперы, фазы и киловатты: что это такое?

Амперы — это единица измерения электрического тока. Они обозначаются символом «А» и определяют количество электронов, проходящих через проводник за единицу времени. Большой ток может указывать на сильную электрическую нагрузку или потребление энергии.

Фазы — это количество независимых обмоток в трехфазной электрической системе. Обычно используются 3 фазы, которые обеспечивают непрерывное снабжение электроэнергией. Такая система позволяет распределить нагрузку равномерно и повышает эффективность использования электрооборудования.

Киловатты — это единица измерения мощности электрической системы. Она обозначается символом «кВт» и определяет количество энергии, которую система может производить или потреблять за единицу времени. Киловатты широко используются для измерения энергопотребления промышленных и домашних устройств.

Если требуется рассчитать киловатты по заявленному току в амперах или фазам, необходимо учитывать коэффициент мощности системы. Он показывает, насколько эффективно система преобразует электрическую энергию в полезную работу. Расчет мощности может быть сложным процессом, поэтому рекомендуется обратиться к специалисту, чтобы получить точные результаты.

Ампера 3 фазы: предостережения и советы

Подключение электрооборудования к 3-фазным сетям требует особой осторожности и соблюдения определенных правил. В этом разделе мы рассмотрим некоторые предостережения и дадим несколько полезных советов, которые помогут вам избежать проблем при использовании 63 ампер 3 фазы

1. Правильное подключение

Перед подключением любого электрооборудования к 3-фазной сети, убедитесь, что вы правильно определили фазы и нейтральный проводник. Неправильное подключение может привести к короткому замыканию и возгоранию.

2. Используйте защитные устройства

Для обеспечения безопасности и предотвращения повреждения электрооборудования, установите подходящие защитные устройства, такие как автоматические выключатели и предохранители. Они будут срабатывать в случае перегрузки или короткого замыкания.

3. Выбор подходящих проводников

При выборе проводников для использования в 3-фазной системе, обратите внимание на их допустимую нагрузку и сечение. Использование неправильных проводников может привести к перегреву и повреждению оборудования

4. Регулярная проверка оборудования

Регулярная проверка и обслуживание электрооборудования являются неотъемлемой частью обеспечения его безопасной и эффективной работы. Проводите проверку и техническое обслуживание в соответствии с рекомендациями производителя.

5. Соблюдайте правила безопасности

При работе с 3-фазными сетями всегда соблюдайте правила безопасности. Используйте средства защиты, такие как изоляционные перчатки и очки, и не допускайте прикосновения к открытым проводам. В случае возникновения проблем обратитесь к квалифицированному электрику.

6. Обучение и профессионализм

Если вы планируете самостоятельно работать с 3-фазными сетями, обязательно пройдите специальное обучение и получите соответствующие права и лицензии. Это поможет вам справляться с возможными проблемами и гарантировать безопасность вашей работы.

Соблюдение этих предостережений и советов поможет вам избежать серьезных проблем при использовании 63 ампер 3 фазы и обеспечить безопасность вашего электрооборудования и объекта.

В данной статье мы рассмотрели вопрос о том, сколько киловатт может держать 63 ампера при использовании трехфазного тока. Было выяснено, что для определения мощности в киловаттах необходимо учитывать такие параметры, как напряжение и коэффициент мощности.

Итак, ампера 3 фазы могут держать разное количество киловатт, в зависимости от напряжения и коэффициента мощности. При выборе электрооборудования необходимо учитывать эти параметры, чтобы не превышать допустимые нагрузки и обеспечивать безопасную эксплуатацию.

Подключение двигателя прямого пуска, выбор всех компонентов

Практически в каждом объекте присутствуют двигатели, которые необходимо подключить. Основную массу электродвигательного оборудования составляют вентиляторы и насосы

Я думаю вы обратили внимание, что у меня в шапке блога показано как раз такое подключение. В этой заметке мы произведем подключение электрического двигателя

1 Рассчитываем потребляемый ток двигателя.

Потребляемый ток зависит от мощности, напряжения, коэффициента мощности и коэффициента полезного действия. В некоторых каталогах, например насосы Wilo, кроме мощности в характеристиках можно найти и потребляемый ток.

Для расчета тока двигателя можно воспользоваться моей программкой. Там все очень просто. Подставляем данные и получаем расчетный ток двигателя. Скачать мою программу для расчета тока двигателя можно по .

2 Определяем каким образом у нас будет включаться двигатель.

Как правило, для управления двигателем используют электромагнитный пускатель. Электромагнитный пускатель позволяет управлять двигателем при необходимости с двух и более мест. Например, общая вентсистема на два этажа.

Для этого можно поставить пост кнопочного управления (с кнопками ПУСК и СТОП) на каждом этаже, а пускатель разместить в силовом щите. Еще пускатель защищает двигатель от перегрузки.

Дополнительные контакты электромагнитного пускателя позволяют сигнализировать о включении или отключении двигателя. Как выбрать электромагнитный пускатель, я посвящу отдельный пост.

Если не требуется предусматривать дистанционное управление и двигатель малой мощности (вентиляторы до 0,3кВт), то можно по месту поставить обычный выключатель освещения или выключатель кнопочный (ВКИ, ПРК).

3 Выбираем кабель от двигателя до пускового аппарата (пускателя, контактора).

Если двигатель однофазный, то кабель будет трехжильный (1Р+N+PE), если трехфазный — четырехжильный(3Р+PE). До 16мм2 кабель может быть медным, от 16 мм2- алюминиевый. По согласованию с заказчиком кабели от 16мм2 можно также взять медными. Основное условие: допустимый длительный тока кабеля должен быть больше потребляемого тока двигателя.

4 Выбираем кабель от защитного аппарата до пускового аппарата (пускателя, контактора).

В случае с однофазным двигателем — трехжильный (1Р+N+PE). При трехфазном двигателе возможно 2 варианта, все зависит от напряжения катушки пускателя. Я применяю пускатели с катушками на 230В, поэтому кабель — пятижильный(3Р+N+PE). Если вы выбрали пускатель с катушкой на 400В, то кабель в вашем случае будет четырехжильный(3Р+PE).

5 Выбираем защитный аппарат.

Совет

Здесь для нас важны две характеристики: ток теплового расцепителя и характеристика электромагнитного расцепителя. От перегрузки двигатель наш будет защищать тепловое реле электромагнитного пускателя. Основное назначение автоматического выключателя – защита кабеля от перегрузки и короткого замыкания. Не стоит завышать уставку автоматического выключателя!

Уставка теплового расцепителя автоматического выключателя выбирается примерно на 10-20% выше, чем потребляемый ток двигателя. Приведу пример, пусть ток двигателя 40А. Подходит кабель 6мм2, но автомат должен быть на 50А. Как видим автомат не защитит наш кабель, поэтому сечение кабеля будет увеличено до 10мм2.

Характеристика электромагнитного расцепителя зависит от пускового тока двигателя. При не правильном  выборе автомат будет срабатывать при пуске двигателя.

В случае, как у меня на картинке сверху, расчетный ток 10,8А, пусковой ток равен 10,8*7,5=81А. Автоматический выключатель выбран мною 16D, т.к. 16С может сработать при пуске двигателя (81/16=5,1).

Калькулятор расчета мощности

Калькулятор расчета мощности при трехфазном напряжении – это удобный инструмент, который позволяет определить потребляемую энергию в трехфазной электросети.

Для использования калькулятора необходимо ввести следующие значения:

1. Напряжение: указывается напряжение в вольтах (V) для каждой из трех фаз.
2. Ток: указывается сила тока в амперах (A) для каждой из трех фаз.
3. Коэффициент мощности: указывается коэффициент мощности (cos φ) для трехфазной системы.

После ввода всех значений калькулятор автоматически произведет расчет и выдаст результат – потребляемую мощность в ваттах (W) или киловаттах (kW).

Важно учитывать, что для получения точного результата необходимо вводить все значения с высокой точностью. Также следует помнить о правильном подключении калькулятора и о том, что результаты могут отличаться в зависимости от качества сети и режима ее работы

Использование калькулятора расчета мощности позволяет упростить и ускорить процесс определения потребляемой энергии в трехфазной системе. Это полезный инструмент для электриков, инженеров, а также для домашних пользователей, планирующих использование трехфазных электроприборов.

В итоге, калькулятор расчета мощности при трехфазном напряжении — это простой и надежный способ определить потребляемую энергию и сделать правильные расчеты для эффективного использования электроэнергии.

Перевод ампер в киловатты (однофазная сеть 220В)

Допустим, в наличии имеется однополюсный автоматический выключатель, номинальный ток которого 25А. Т.е. в нормальном рабочем режиме через автомат должен протекать ток не более 25А. Для того чтобы определить максимально возможную мощность, которую выдержит автомат, необходимо воспользоваться формулой:

P = U*I

где: P – мощность, Вт (ватт);

U – напряжение, В (вольт);

I – сила тока, А (ампер).

Подставляем в формулу известные значения и получаем следующее:

P = 220В*25А = 5500Вт

Мощность получилась в ваттах. Для того чтобы полученное значение перевести в киловатты, 5500Вт делим на 1000 и получаем 5,5кВт (киловатт). Т.е. суммарная мощность всех потребителей, которые будут запитаны от автомата с номиналом 25А, не должна превышать 5,5кВт.

Как рассчитать мощность электротока

В соответствии с законом Ома, сила тока (I) находится в прямой пропорции с напряжением (U) и в обратной пропорции с сопротивлением (R). Расчет мощности (Р) осуществляется путем умножения силы тока на напряжение. Таким образом, для участка цепи образуется следующая формула, по которой рассчитывается ток: I = P/U.

С учетом реальных условий, к данной формуле прибавляется еще один компонент и при расчетах однофазной сети получается следующий вид: I = P/(U х cos φ).

Трехфазная сеть рассчитывается немного по-другому. Для этого используется следующая формула: I = P/(1,73 х U х cos φ), в которой напряжение U условно составляет 380 вольт, cos φ является коэффициентом мощности, посредством которого активная и реактивная составляющие сопротивления нагрузки соотносятся между собой.

Современные блоки питания обладают незначительной реактивной компонентой, поэтому значение cos φ принимается за 0,95. Это не касается трансформаторов и электродвигателей с высокой мощностью, обладающих большим индуктивным сопротивлением. Расчет сетей, где могут подключаться такие устройства, выполняется с коэффициентом cos φ, эквивалентным 0,8. В других случаях используется стандартная методика расчетов с последующим применением повышающего коэффициента 1,19, получающегося из соотношения 0,95/0,8.

При использовании в формулах известных параметров напряжения 220 и 380 В, а также коэффициента мощности 0,95, в результате получается сила тока для однофазной сети – I = P/209, а для трехфазной – I = P/624. Таким образом, при наличии одной и той же нагрузки, сила тока в трехфазной сети будет в три раза ниже. Это связано с наличием трех проводов отдельных фаз, на каждую из которых равномерно распределяется общая нагрузка. Напряжение между каждой фазой и рабочим нулем составляет 220 вольт, поэтому известная формула может выглядеть следующим образом: I = P/(3 х 220 х cos φ).

Подбор модели стабилизатора напряжения «Штиль» для защиты дома

Итак, имея данные по выделенной мощности, можно легко подобрать подходящую модель стабилизатора напряжения для защиты всей электросистемы в доме.

При выборе модели стабилизатора для централизованного подключения электроприборов необходимо обращать внимание на его технические возможности

Например, важно, чтобы прибор имел клеммные колодки, через которые он будет легко подключаться к электросети

Стоит учитывать и конструктивное исполнение. Если стабилизатор будет устанавливаться рядом с электрощитом, то он должен иметь возможность настенного крепления. Уровень шума важен при установке прибора в жилом помещении.

Подбор по номиналу вводного автомата

Стабилизатор для однофазной сети

Например, в дом проведена сеть 220 В с разрешенной выходной мощностью 5,5 кВт с установленным вводным автоматом на 25 А. В данном случае отлично подойдут модели стабилизаторов напряжения IS7000 настенного исполнения с выходной мощностью 7000 ВА/ 5000 Вт или IS1106RT для напольной или стоечной установки с выходной мощностью 6 кВА/ 5,4 кВт.

Стабилизатор для трехфазной сети

Другой пример. В частный дом проведена трёхфазная сеть 380 В на 15 кВт. При этом на каждую фазу приходится по 5 кВт. Соответственно, в электрощите установлено три однофазных автоматических выключателя на 25 А. В этом случае есть несколько вариантов обеспечить защиту всей электросистемы дома.

Вариант	Описание
1) Установка однофазного стабилизатора на каждую питающую фазу	Если в доме имеются только однофазные потребители, то самым удобным и функциональным вариантом обеспечения защиты будет установка по одному стабилизатору напряжения на каждую фазу. Для нашего случая также подойдут вышеуказанные стабилизаторы IS7000 на 7 кВА/ 5 кВт или IS7000RT на 7 кВА/ 5,5 кВт.

2) Установка стабилизатора напряжения с конфигурацией 3:1 Другим вариантом обеспечения централизованной защиты дома от нестабильного сетевого напряжения является подключение стабилизатора напряжения, имеющего особую конфигурацию (трехфазный вход и однофазный выход). Устройство можно установить сразу же после трехфазного вводного автомата. В линейке моделей от ГК «Штиль» стабилизаторов напряжения с конфигурацией 3:1 представлена модель IS3120RT мощностью 20 кВА/16 кВт, которая обеспечит надежное подключение и защиту однофазной нагрузки к трехфазной сети с равномерной загрузкой всех питающих фаз , что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки. При этом важно отметить, что мощность подключенных приборов может быть больше, чем мощность отдельной фазы.

3) Подключение трехфазного стабилизатора напряжения При наличии в доме трехфазных потребителей потребуются трехфазные модели стабилизаторов напряжения, которые работают в сети 380 В. В линейке инверторных стабилизаторов серии «ИнСтаб» от ГК «Штиль» представлена модель IS3320RT мощностью 20 кВА/16 кВт, которая позволит обеспечить защиту всего объема как трехфазной, так и однофазной электротехники в доме.

Подбор в зависимости от суммарной мощности нагрузки

Также подобрать необходимую модель стабилизатора напряжения для централизованной защиты дома можно, отталкиваясь от суммарной потребляемой мощности нагрузки, которая в данный момент подключена или планируется в будущем.

Например, в доме с сетью 220 В установлены следующие однофазные электроприборы, к которым необходимо подключить стабилизатор напряжения:

Электроприбор	Потребляемая мощность, в Вт
Телевизор	200
Освещение (внутреннее и уличное)	1500
Бойлер	1500
Холодильник	1500 (с учетом пусковых токов)
Микроволновка	1500
Суммарная мощность	6200

К этой сумме обязательно нужно добавить 30-ти процентный запас (6200 х 1,3), так как при просадке сетевого напряжения будет снижаться выходная мощность стабилизатора, что может привести к его перегрузке и переходу в режим байпас. Поэтому требуемая выходная мощность стабилизатора составит не менее 8000 Вт.

Если выбирать из линейки инверторных стабилизатор напряжения серии «ИнСтаб», то для этого примера хорошо подойдут однофазные модели:

• IS10000 на 10 кВА/ 9 кВт для настенной установки;
• IS10000RT на 10 кВА/ 9 кВт для напольного или стоечного размещения.

Расчет электрической нагрузки

Первый шаг – это предварительный расчет потребления электроэнергии. Для этого необходимо сложить мощность всех приборов в доме. К ним относятся как мощные приборы, так и обычные бытовые приборы и освещение. Для некоторых домовладельцев этот список можно расширить, включив в него подогрев полов.

Всю необходимую информацию можно найти в техническом паспорте, который прилагается к каждому прибору. Некоторые приборы имеют соответствующую маркировку. Самые мощные блоки идут первыми, за ними в порядке убывания мощности следует остальное оборудование.

Для расчета возьмем стиральную машину мощностью 2600 Вт, электрический водонагреватель мощностью 1900 Вт, утюг мощностью 1500 Вт, пылесос мощностью 1000 Вт, микроволновую печь мощностью 800 Вт, компьютер и оргтехнику мощностью 600 Вт, осветительное оборудование мощностью 400 Вт (с энергосберегающими лампочками), холодильник мощностью 300 Вт, телевизор мощностью 100 Вт. Конечный результат составляет 9200 Вт и должен быть переведен в киловатты. Для этого 9200 Вт делим на 1000 и получаем 9,2 кВт – это и есть расчетное потребление электроэнергии.

С такой мощностью может справиться однофазная сеть, но в частных домах устанавливается более мощное оборудование, для которого лучше использовать сеть 380v. Таким образом, гарантируется бесперебойная работа котлов отопления и горячего водоснабжения, насосов, двигателей и другого оборудования.

Robc=Ua∙Ia∙cosϕa+ Ub∙Ib∙cosϕb+ Uc∙Ic∙cosϕc,

Сколько киловатт выдержит автомат на 16 Ампер, на 25, на 32, на 50 Ампер?

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

Схема подключения однополюсного автомата c63

Как подключить автомат, сверху или снизу? По определению, питающий проводник подключается к неподвижному контакту автомата. Обычно, это означает подключение сверху. Но могут быть и исключения. Другими словами, нужно всегда смотреть схему подключения, нанесенную на корпус автомата.

Так, цифра 1 на схеме показывает, куда подключается вход первого фазного проводника. Цифра 2 показывает выход первого фазного проводника. Соответственно, 3 – вход, 4 – выход у двухполюсного автомата. Цифры 5 – вход, 6 – выход у трехполюсного; 7 – вход, 8 – выход у четырехполюсного.

В случае, если кроме цифр на схеме и (или) на контактах есть обозначение буквы N, то на эти контакты подключается нулевой проводник. Когда обозначения буквы N нет, то нулевой проводник подключается на контакты, обозначенные наибольшими цифрами. Если фазные проводники подключаются сверху, то и нулевой проводник подключается сверху же. С другой стороны, если фазные проводники подключаются снизу, то нулевой, соответственно, снизу.

Как было замечено ранее, автомат c63 используется в быту чаще всего в качестве вводного. Так, в бытовых условиях редко используются электроприборы с мощностью, которая бы потребовала автомата на номинальный ток 63 ампера. На выше расположенной схеме показано использование однополюсного автоматического выключателя C63 в качестве вводного автомата.

На данной схеме показано применение автомата c63 для отдельной цепи

Стоит обратить внимание, что вводной автомат должен быть минимум на два номинала больше нижестоящего автомата. К тому же, счетчик электроэнергии должен быть рассчитан на номинальный ток не меньший, чем у вводного автомата

Особенности перевода Ампер в Киловатт

Наше преобразование ампер в киловатт позволяет пользователям вычислять амперы в киловатты.Ниже описаны некоторые важные особенности этой утилиты.

Без регистрации

Вам не нужно проходить какой-либо процесс регистрации, чтобы использовать конвертер Ампер в Киловатт.С помощью этой утилиты вы можете бесплатно конвертировать Амперы в Киловатты столько раз, сколько захотите.

Быстрая конвертация

Калькулятор ампер в киловатт предлагает пользователям самое быстрое преобразование.Как только пользователь введет значения Ампер в Киловатт в поле ввода и нажмет кнопку Преобразовать, утилита начнет процесс преобразования и немедленно вернет результаты.

Экономит время и усилия

Ручная процедура Калькулятор Ампер в Киловатт — непростая задача.Вы должны потратить много времени и усилий, чтобы выполнить эту задачу.Калькулятор ампер в киловатт позволяет выполнить ту же задачу сразу.Вас не попросят следовать ручным процедурам, так как автоматические алгоритмы сделают всю работу за вас.

Точность

Несмотря на то, что вы вложили время и усилия в ручной расчет, вы, возможно, не сможете получить точные результаты.Не все хорошо решают математические задачи, даже если вы считаете себя профессионалом, все равно есть большая вероятность, что вы получите точные результаты.Эту ситуацию можно разумно разрешить с помощью Калькулятора ампер в киловатт.Этот онлайн-инструмент предоставит вам 100% точные результаты.

Совместимость

Онлайн-конвертер Ампер в Киловатт отлично работает на всех операционных системах.Если у вас есть устройство Mac, iOS, Android, Windows или Linux, вы можете легко использовать этот онлайн-инструмент без каких-либо проблем.

100% бесплатно

Вам не нужно проходить какой-либо процесс регистрации, чтобы использовать этот Калькулятор Ампер в Киловатт.Вы можете использовать эту утилиту бесплатно и выполнять неограниченное количество преобразований Ампер в Киловатт без каких-либо ограничений.
