Замена чехла рычага кпп и ручки переключения передач: что нужно знать

Как снять рычаг переключения передач ВАЗ 2107

Тюнинг ручки переключения передач

С помощью рычага водитель подает необходимые команды механической коробке переключения передач. На заднеприводных автомобилях (Ваз 2101-2107) механическая коробка переключения передач (МКПП) установлена непосредственно под рычагом, поэтому нет необходимости в кулисе. Ведь механизм включения передач напрямую связывает рычаг и штоки вилок соответствующих шестеренок.

У переднеприводных автомобилей (Ваз 2108-2112) установлена рядом с двигателем, поперек кузова. Поэтому для передачи команд от рычага к механизму включения передач производится с помощью кулисы, изготовленной из стальной трубы. Из-за этого технология снятия, замены и ремонта рычага переключения отличаются.

Как снять рычаг переключения передач на Ваз 2107

В первую очередь переведите рычаг в положение нейтральной передачи, затем поднимите верхний защитный чехол, который закрывает МКПП. Для снятия рычага вам понадобится только узкая плоская отвертка. Вдавите рычаг и отверткой вытащите из рычага защелку. После чего снимите его с наконечника механизма выбора передач. Затем крючком из стальной проволоки вытащите из полости рычага пластиковую втулку.

Если вы не обладаете достаточным опытом и не знаете, как разобрать и собрать МКПП Жигулей, то разбирать устройство выбора передач не рекомендуется. Там много мелких деталей, которые могут упасть внутрь коробки, в результате потребуется серьезный ремонт.

Как снять рычаг переключения передач на Ваз 2110

Для снятия рычага понадобятся только набор рожковых ключей, а также крестовая и шлицевая отвертки. Снимите защитный чехол и поднимите его вверх, чтобы закрепить на ручке рычага. Если получится, открутите ручку рычага и полностью снимите чехол. Ключом на «13» открутите гайку болта крепления рычага к кулисе (она уходит внутрь тоннеля). После чего ключом на «10» открутите гайки крепления пластиковой направляющей пластины (она прикручена к стенке тоннеля). Извлеките направляющую пластину, затем вставьте встык между верхней и нижней частями туннеля справа от рычага крестовую отвертку и выкрутите винт, который крепит пластмассовую направляющую к рычагу. Затем прижмите рычаг в положении нейтральной передачи до упора вправо и вытащите болт и направляющую. Снимите стопорное кольцо с чаши шаровой опоры и вытащите рычаг. Не тяните его при установленном кольце, это может привести к разрушению чаши.

Неисправности рычага

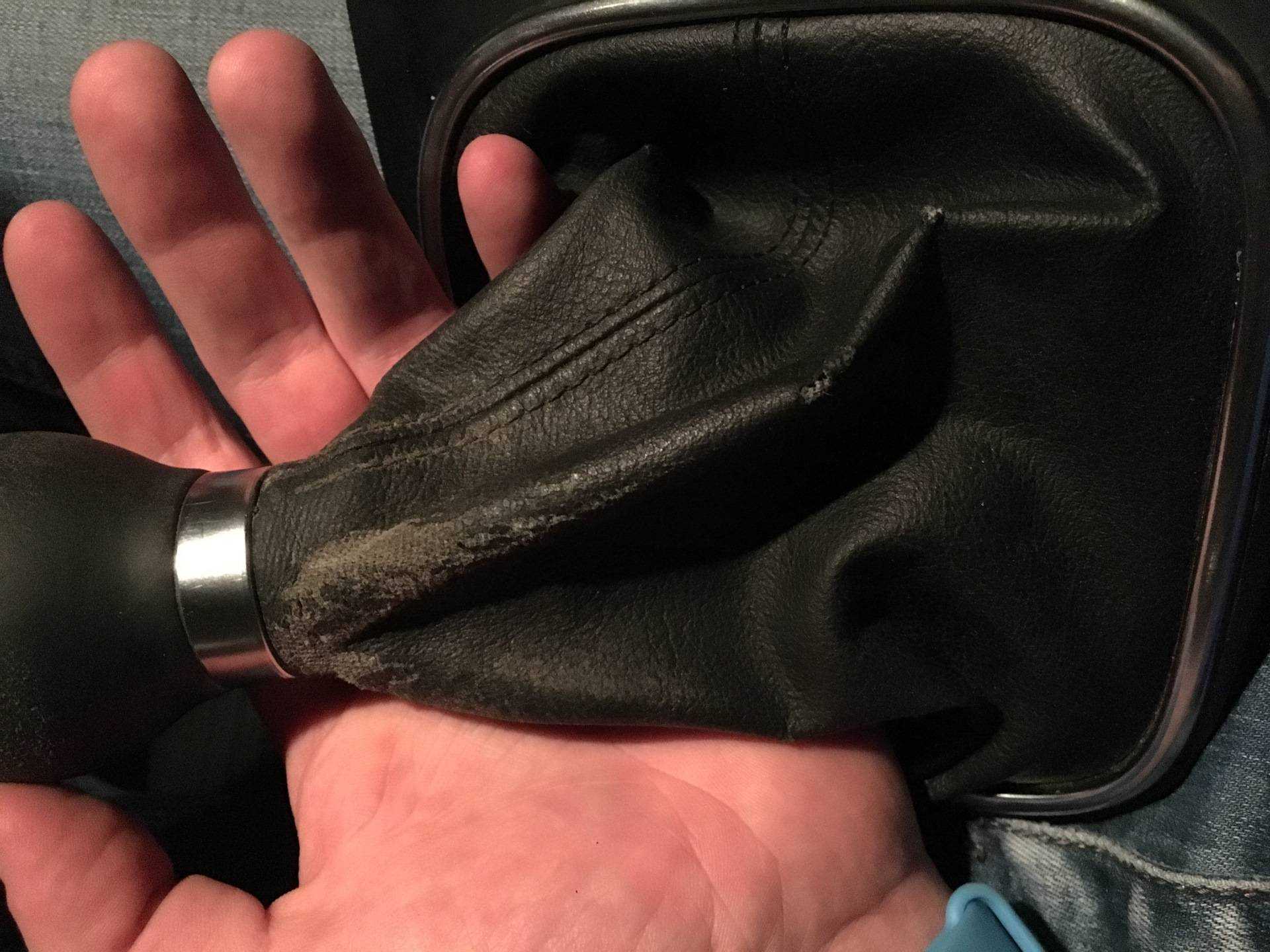

Если во время движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.

Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.

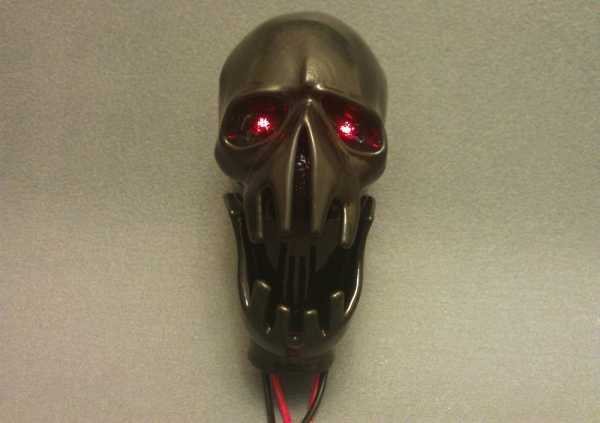

Тюнинг ручки КПП своими руками

Достаточно часто тюнинг коробки передач делают с целью придания ей большей эргономичности, оригинальности либо при необходимости обновить изношенные обшивку и набалдашник рычага. Автовладельцы меняют рычаг, обшивают рукоятку кожей или же меняют её, делают в форме бильярдного шара либо же другой фигуры. Вариантов усовершенствования может быть много. При этом такой тюнинг может сделать практически каждый в своём автомобиле, вне зависимости от того, у вас коробка автомат или механика. Для того чтобы осуществить тюнинг ручки КПП, необходимо совсем немного, а именно купить или изготовить ручку. Рассмотрим, как осуществить разные виды тюнинга рычага переключения коробки передач своими руками.

Тюнинг ручки КПП — это довольно несложная и популярная процедура

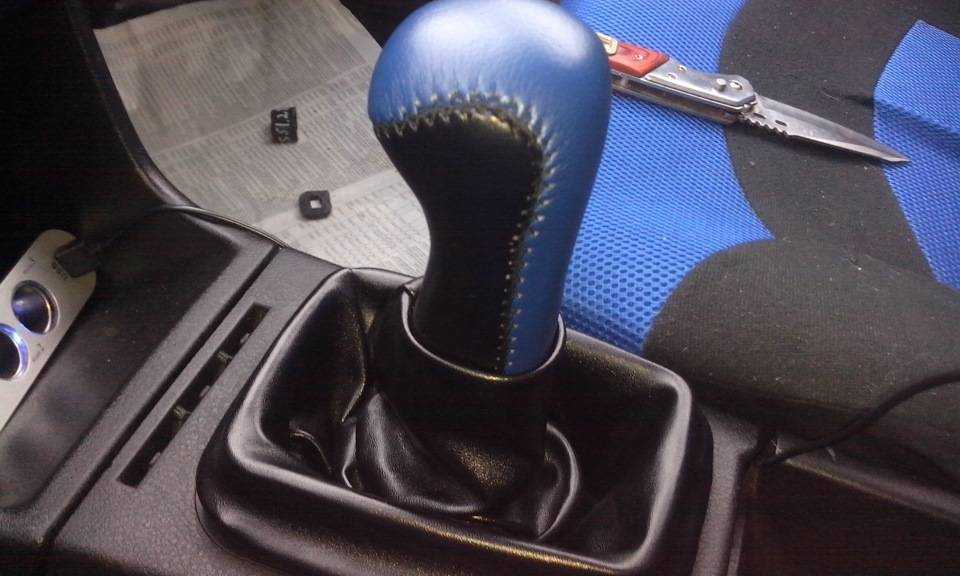

Обшивка кожей защитного чехла и набалдашника рычага

Достаточно популярный вид усовершенствования ручки переключения передач — замена защитного чехла и набалдашника на кожаный. Что для этого потребуется? Кожа или качественный кожзам, нитки, ножницы, иголка, шило и желательно напёрсток.

Первым делом снимаем чехол и рукоятку. Как правило, рукоятка откручивается или же снимается небольшим усилием вверх. Сам защитный чехол крепится при помощи четырёх защёлок.

Сначала необходимо сделать выкройку. Для этого можно пустить в ход ваш прежний чехол. Учитывая жёсткость кожи, можно дырки под шов проколоть шилом или же использовать большую иголку. Также для того чтобы всё получилось красиво, при сшивании нужно следить за тем чтобы стежки получились ровными. Закрепляющий пластик снизу чехла можно просто приклеить. После этого устанавливается защитный чехол обратно и закрепляется при помощи тех же 4 защёлок.

Дальше переходите к обшивке рукоятки. Перед тем как вырезать заготовки из кожи для сшивания, желательно сделать выкройки. Для этого можно обмотать ручку чем-то, к примеру, обычной плёнкой, а потом обклеить клейкой лентой. Дальше делаете разметку обычным фломастером и разрезаете на 2 части. Так вы получите форму для выкройки. Далее переносите всё бумагу, обведя форму по контуру, вырезаете и только после этого переносите всё на кожу. После того как вырезали заготовку из кожи, делаете шилом дырки под стежки и сшиваете уже на рукоятке.

Как изготовить набалдашник ручки КПП в форме бильярдного шара?

Достаточно часто автовладельцы, желая придать своему авто оригинальности, меняют набалдашник. Очень популярным видом тюнинга ручки КПП своими руками считается замена её набалдашника на круглый, в форме бильярдного шара № 8. Проще всего для таких целей купить ручку АКПП Momo в магазине. Её набалдашник — это ваша заветная восьмёрка.

Или же можно взять обычный бильярдный шар. Для того чтобы его установить, достаточно высверлить в нём отверстие нужного диаметра и поставить на автомобиль. Однако далеко не у каждого он есть дома, а приобретать весь комплект ради одного единственного шарика нерационально. Тогда остаётся одно, попытаться сделать всё самостоятельно.

Для того чтобы сделать всё самостоятельно, понадобится заготовка в форме шара, так как сделать идеально ровный шар достаточно сложно с ноля. Для этих целей можно использовать обычную детскую погремушку или же другую круглую деталь.

Рассмотрим, как сделать набалдашник с обычной погремушки. Поверхность шара затираете наждачной бумагой, заливаете эпоксидной смолой. После того как шар стал жёстким, покрываете грунтовкой в несколько слоёв, и после её высыхания просто рисуете круг и восьмёрку на шаре обычным маркером. После этого покрываете шар чёрной краской в несколько слоёв и после высыхания сверху наносите лак. Когда всё высохнет, остаётся лишь просверлить дырку в шаре и закрепить его на ручке.

Выводы

Вариантов сделать тюнинг ручки КПП сегодня очень много. Выше рассмотрены только некоторые из самых простых и доступных для каждого способов тюнинга. Помимо оригинальности, нередко водители желают сделать свой автомобиль более эргономичным, смещают коробку передач либо же стараются усовершенствовать сам механизм переключения, делают модернизацию коробки и трансмиссии. Большинство работ по тюнингу ручки выполняются достаточно просто в условиях своего гаража. Однако для того чтобы модернизировать свой автомобиль, а именно сделать тюнинг АКПП или МКПП, внести изменения в их технические параметры, откорректировать их работу, нужны особые знания и навыки, иначе есть шанс всё испортить. Именно потому более сложные виды тюнинга лучше доверить профессионалам в мастерской.

Лучшие цены и условия на покупку новых авто

Выбор материала

Выбор материала для обтяжки – дело серьезное и ответственное: водитель будет на протяжении нескольких лет прикасаться к нему при эксплуатации. Поэтому материал должен быть приятным на ощупь, комфортным, износостойким, дышащим. Во многом выбор зависит от финансовых возможностей владельца автомобиля и его вкусов. Вкусы у людей разные: кому-то нравятся яркие цвета, кто-то хочет использовать чуть ли не змеиную кожу. Многие стремятся отделкой салона выделиться, проявить индивидуальность и оригинальность.

Обтяжку ручки переключения передач выполняют из разных материалов. Перетяжка ручки КПП кожей — наилучший вариант по соотношению цены и качества. Самой востребованной является натуральная автомобильная кожа. Она имеет качества во многом превосходящие мебельную и галантерейную кожи: более влагостойкая, износоустойчивая и крепкая. Аналоги выдерживают условия эксплуатации (перепады температур, частое соприкосновение) не более 2 месяцев, автомобильная кожа прослужит 5-7 лет.

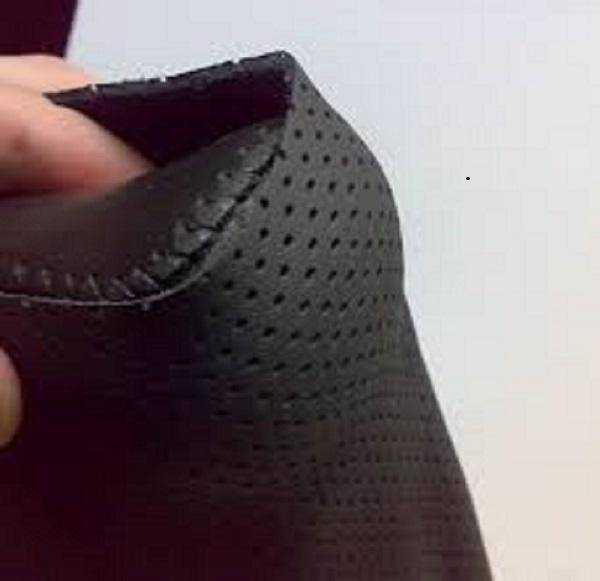

Перфорированная кожа

Кожа для автомобилей имеет специальное полимерное покрытие, предохраняющее ее от механических повреждений. Кроме того, благодаря полимерному слою автомобильная кожа устойчива к ультрафиолетовым лучам, химическому воздействию от спирта, бензина, масла, дольше переносит частые растяжения, краска имеет высокую устойчивость к истиранию.

Альтернативой натуральной коже являются искусственные материалы: экокожа и кожзаменитель. Для производства экокожи используется полиуретан, в ее составе содержится 70% вещества. Кожзаменитель изготавливают из поливинилхлорида (ПВХ). Использование полиуретана дает возможность экокоже «дышать», что выгодно отличает ее от кожзаменителя. Стоимость искусственных материалов намного ниже натуральной кожи, поэтому экокожа приобретает популярность.

Материалом для обтяжки можно взять искусственную замшу типа «Алькантара». Она представляет собой материал с шершавой поверхностью, приятный на ощупь. Шероховатость не дает руке скользить. Ручка, обтянутая алькантарой, выглядит очень эстетично. Зимой при соприкосновении с материалом создается ощущение тепла, а летом, наоборот, замша дает эффект прохлады.

Возможна перетяжка каучуковым материалом с клейкой основой. Им легко сделать отделку, к тому же он недорого стоит.

https://youtube.com/watch?v=Bb7leiitIo4

Процедуры снятия и монтажа рычага

Особенности разборки и установки рычага зависят от
марки и модели конкретного автомобиля. Процесс несложный — если знать, что
именно нужно делать.

Вот как снять рычаг
коробки передач и установить новый на примере автомобиля Land Cruiser:

Рычаг переводится в режим
«нейтраль».
Демонтируется панель с
подстаканником. Для этого ее нужно аккуратно потянуть. Фиксация
осуществляется с помощью клипс, поэтому снять панель легко.
Отсоединяется клемма кнопки
start / power.
Откручиваются саморезы,
фиксирующие ручку КП со стороны лобового стекла.

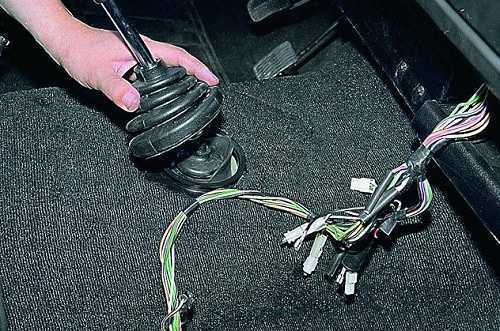

Теперь рычаг снимается, но
не до конца, так как его продолжают удерживать два провода. Их необходимо
перекусить в такой точке, где будет удобнее наживлять провода от нового
рычага.
Установка
детали проводится в обратной последовательности

Важно не перепутать
провода в процессе подсоединения. В противном случае придется разбирать
все по новой и правильно состыковывать проводку.

Большая часть рычагов (так называемая классика)
демонтируется / монтируется по следующим алгоритмам:

Демонтаж рычага:

1. Демонтируется консоль,
   рычаг переводится в режим «нейтраль».

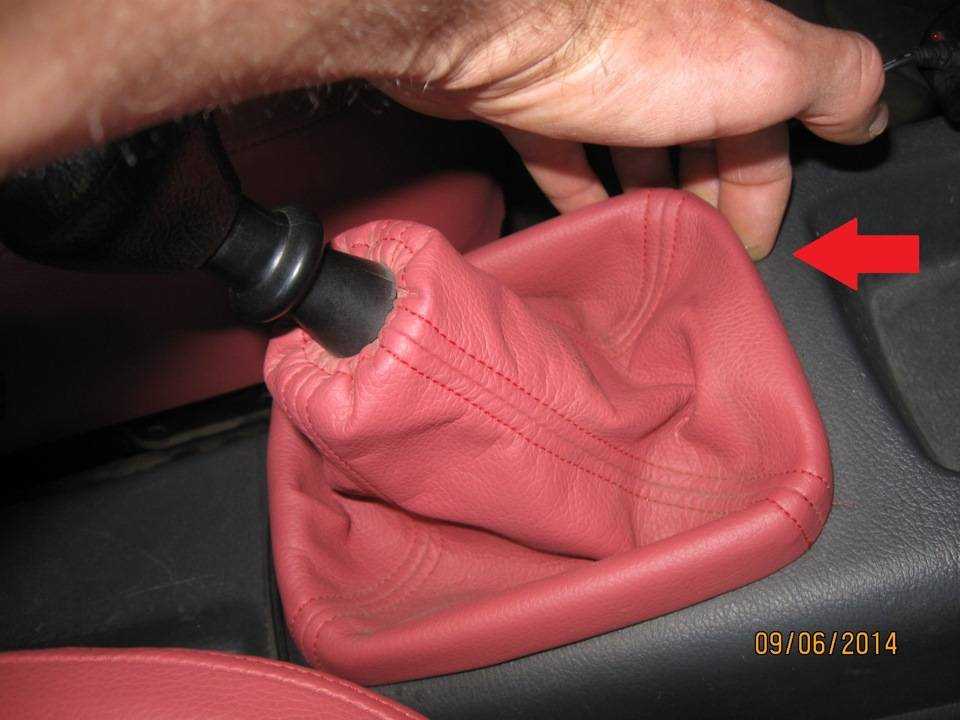

2. Декоративный чехол рычага
   убирается в верхнее положение, но не снимается.
3. Точно так же сдвигается в
   верхнюю точку и основной чехол (так называемый пыльник).
4. Затем необходимо сдвинуть рычаг
   вниз и при помощи отвертки заклинить запорную втулку.
5. После этого запорная втулка
   отводится от рычага, стержень рычага снимается.
6. Втулку следует внимательно
   осмотреть. Если на ней имеются повреждения, деталь деформирована или
   утратила эластичность, то ее придется заменить на новую. Степень вибрации
   КПП напрямую зависит от состояния запорной втулки. Извлечь старую деталь
   можно, воспользовавшись проволочным крючком или подцепив отверткой.
7. То же касается
   дистанционной и упругой втулки. При наличии вибраций или прокручивания
   достаточно поменять расходники на новые.

Самостоятельная перетяжка ручки коробки передач

Прежде чем начинать обтяжку, необходимо демонтировать ручку КПП. Как правило, она легко вытаскивается, если с силой потянуть её на себя. Однако в зависимости от автомобиля и установленной на нём коробки передач, технология снятия ручки может поменяться. В любом случае этот шаг не вызовет у вас особенных проблем. В качестве примера взгляните, как легко демонтируется ручка на автомобиле Skoda Octavia.

Видео: как снять ручку КПП

После того как вы сняли ручку, можно приступать к изготовлению выкройки и самой обтяжке. Но для начала подготовьте необходимый набор инструментов.

Инструменты и материалы для обтяжки

Для того чтобы перетянуть ручку КПП вам будут нужны следующие инструменты и материалы:

• материал для перетяжки (кожа, экокожа или алькантара);
• портняжные ножницы и канцелярский нож;
• плёнка (можно использовать пищевую);
• клей;
• фломастер или маркер;
• скотч (желательно использовать малярный);
• прочные нити из капрона;
• прочная игла;
• напёрсток для защиты при шитье;
• швейная машинка.

Процесс перетяжки

В первую очередь необходимо изготовить выкройки для будущего чехла. Легче всего это сделать, если у вас есть старый чехол. В этом случае ваши действия должны быть следующими.

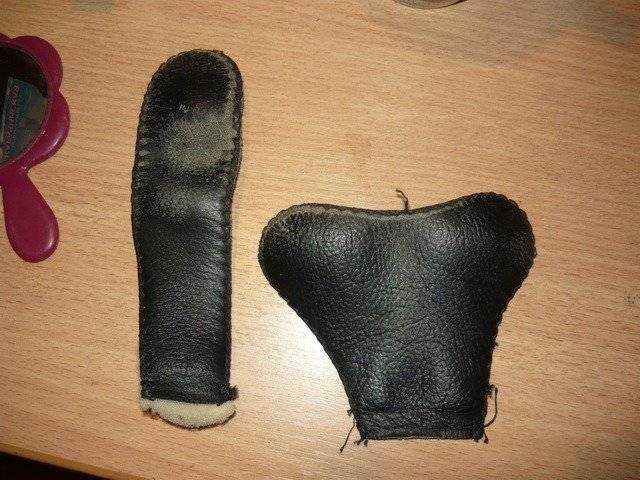

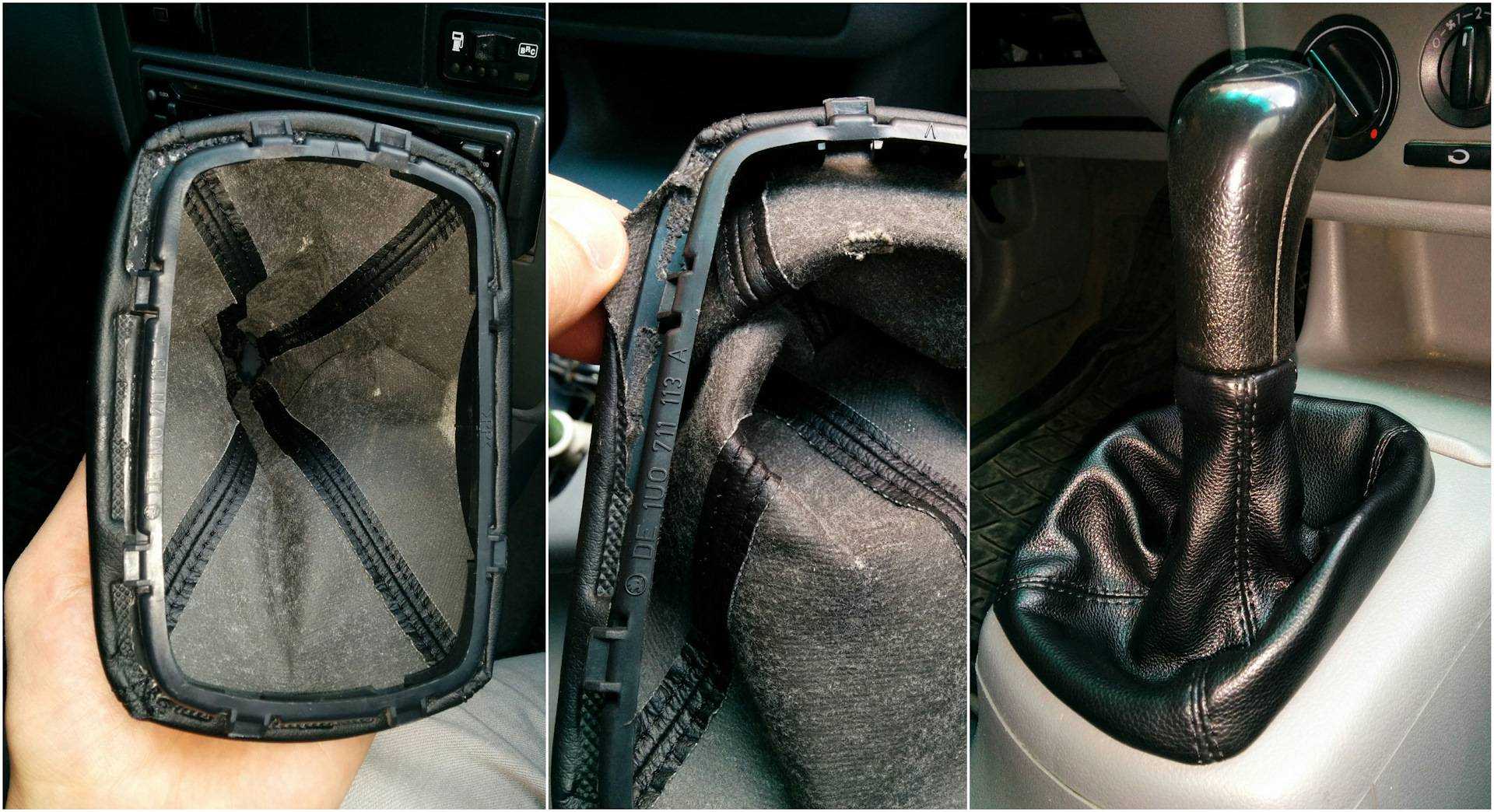

1. Снимите старый чехол с ручки и распорите его швы.
2. Полученные части приложите к изнаночной стороне материала и обведите по контуру.
3. Аккуратно вырежьте получившиеся детали.

используйте старый распоротый чехол, чтобы создать выкройку для нового

Используя такой метод изготовления выкройки, вы можете быть уверены, что ваше изделие сядет на ручку, так как следует. К сожалению, не всегда есть возможность использовать старый чехол. В этом случае вам придётся изготавливать выкройку самостоятельно.

1. В первую очередь плотно обмотайте ручку тонкой пищевой плёнкой. Если её нет под рукой, используйте обычный полиэтиленовый пакет. Следите, чтобы не образовались воздушные пузыри.
2. Поверх плёнки наклейте малярный скотч таким образом, чтобы он полностью закрывал поверхность ручки. Для надёжности сделайте несколько слоёв.
3. Маркером начертите линии, повторяя изгибы ручки. Будьте внимательны, потому что это места ваших будущих швов.
4. Вооружившись канцелярским ножом, разрежьте малярный скотч по нарисованным линиям. У вас должно получиться две детали.
5. Приложите лекала к используемому материалу и обведите по контуру.
6. Аккуратно вырежьте их.

Изготовление чехла для рычага — фотогалерея

После того как вы вырезали детали, наступает самый ответственный процесс — перетяжка. Осуществить его можно двумя методами:

• обшивкой:
• оклейкой.

Разница между ними заключается в том, что при обшивке детали сшиваются с изнаночной стороны. Получившийся чехол нужно вывернуть и расправить. Теперь нужно надеть получившееся изделие на ручку. Если опустить кожу в горячую воду на некоторое время, она станет более эластичной, и вы без проблем сможете её натянуть. Когда материал полностью просохнет, он плотно усядется на своё место.

Этот способ перетяжки хорош тем, что позволяет легко снимать и надевать чехол в любое время. В случае с методом обклейки снять чехол можно лишь распоров его по швам. Для того чтобы перетянуть ручку этим способом, в первую очередь нужно прострочить детали на швейной машинке на расстоянии 3 мм от края.

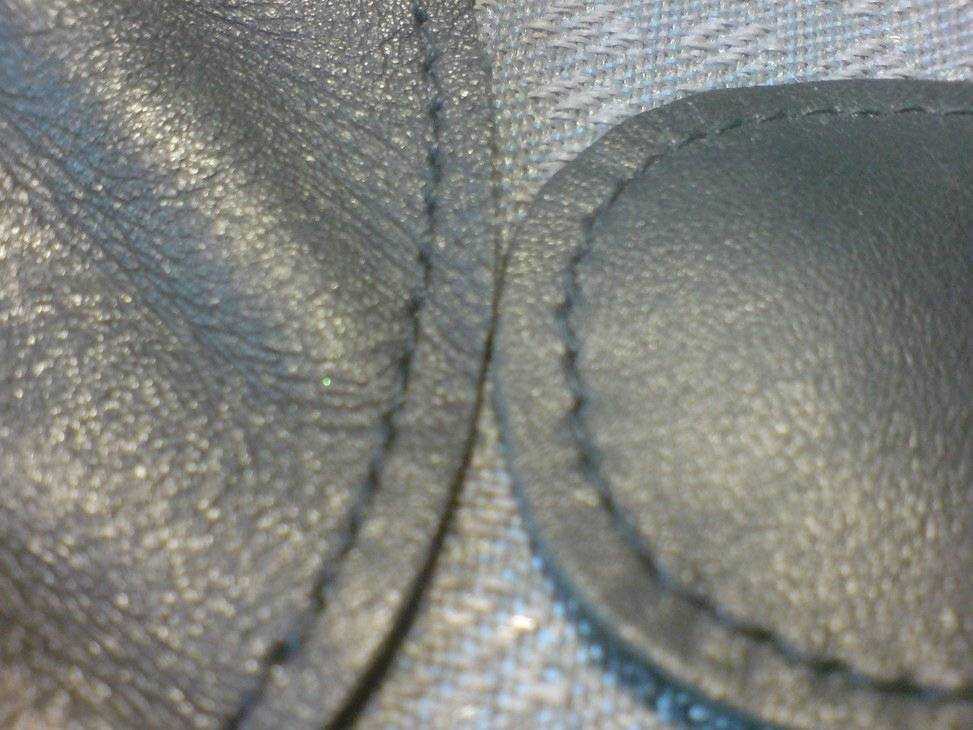

прострочите каждую деталь на расстоянии 3 мм от края

После этого на детали нужно нанести небольшое количество клея и расположить их на своих местах

Обратите внимание на сделанные вами ранее строчки. Вам нужно вдеть прочную иглу в нить, а затем, пропуская её под стежками, плотно стянуть детали

пропускайте иглу под стежками и стягивайте детали

Чтобы чехол хорошо сидел на ручке, смочите его тёплой водой. После высыхания он примет нужную форму.

Видео: как обшить ручку КПП своими руками

Как видите, перетянуть ручку КПП своими руками совсем несложно. Необходимые инструменты имеются в каждом гараже. Специальными навыками обладать тоже не нужно: достаточно быть аккуратным и терпеливым. Если с первого раза что-то заменить не получилось, не стоит расстраиваться: вторая и даже третья попытки не вгонят вас в долговую яму. Почти наверняка в магазине вам не продадут меньше одного погонного метра материала, а этого вполне хватит на несколько таких ручек. Верьте в свои силы и у вас всё получится!

Главная →

Своими руками →

Как поменять ручку КПП на Приоре

Для того чтобы снять ручку КПП на Приоре, а также провести с ней любые операции по замене или доработке, требуется провести демонтаж системы управления. Так, например, можно поменять деталь, поставив вариант, разработанный для Весты. Но проще всего проходит замена со штатной деталью: не придется делать никаких доработок.

Снимаем ручку КПП Приоры, следуя стандартному алгоритму:

• Затяните ручник, чтобы Приора была зафиксирована на месте;

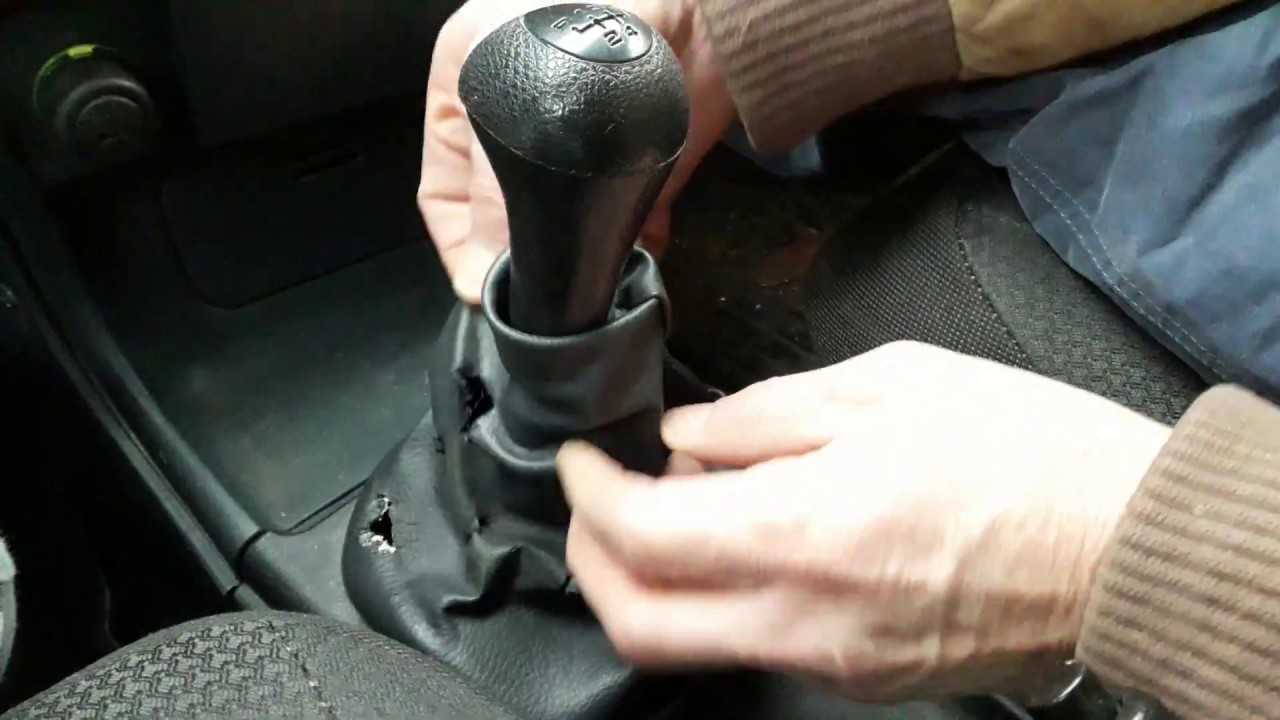

• Снимите чехол — просто поднимите его к верху;
• Пластмассовую детальку лучше нагреть феном и поддев отверткой снять табличку с нарисованными скоростями;
• Уперев кусок заранее подготовленного квадрата внизу рычага, разводным ключом сделать упор так чтобы деталь пошла вверх.

Разновидности селекторов

По месторасположению различают три вида селекторов
коробки передач:

Напольный
. Таким
оснащаются в основном автомобили европейского производства и некоторые
японские, которые выпускаются специально для европейских рынков.
Самопроизвольное переключение режимов у напольных рычагов блокируется
специальной кнопкой.

Селектор на приборной панели
. Такое расположение характерно для некоторых американских моделей
автомобилей. А также для японских, производство которых ориентировано на местный
или американский рынок.

Селектор на колонке руля
. Этот тип установки широко распространён в автомобилях
американского производства, выпускавшихся в 90-х годах. Такой рычаг КПП не
только удобен в использовании, но и значительно экономит пространство в передней
части автомобиля, позволяя, например, устанавливать три сидения. Алгоритм
перемещения рычага защищает КП от самопроизвольного переключения.

Как изготовить набалдашник ручки КПП в форме бильярдного шара?

Достаточно часто автовладельцы, желая придать своему авто оригинальности, меняют набалдашник. Очень популярным видом тюнинга ручки КПП своими руками считается замена её набалдашника на круглый, в форме бильярдного шара № 8. Проще всего для таких целей купить ручку АКПП Momo в магазине. Её набалдашник — это ваша заветная восьмёрка.

Или же можно взять обычный бильярдный шар. Для того чтобы его установить, достаточно высверлить в нём отверстие нужного диаметра и поставить на автомобиль. Однако далеко не у каждого он есть дома, а приобретать весь комплект ради одного единственного шарика нерационально. Тогда остаётся одно, попытаться сделать всё самостоятельно.

Для того чтобы сделать всё самостоятельно, понадобится заготовка в форме шара, так как сделать идеально ровный шар достаточно сложно с ноля. Для этих целей можно использовать обычную детскую погремушку или же другую круглую деталь.

Рассмотрим, как сделать набалдашник с обычной погремушки. Поверхность шара затираете наждачной бумагой, заливаете эпоксидной смолой. После того как шар стал жёстким, покрываете грунтовкой в несколько слоёв, и после её высыхания просто рисуете круг и восьмёрку на шаре обычным маркером. После этого покрываете шар чёрной краской в несколько слоёв и после высыхания сверху наносите лак. Когда всё высохнет, остаётся лишь просверлить дырку в шаре и закрепить его на ручке.

Как снять рычаг КПП

Для снятия рычага потребуется не сильно широкая плоская отвертка, а в некоторых случаях и гаечные ключи на 13 и на 10, крестовидная отвертка (например, когда требуется снять рычаг КПП ВАЗ 2110). Порядок действий практически одинаков для большинства автомобилей. Первые два пункта выполняются в любом случае:

1. Установить рычаг КПП в нейтральное положение.
2. Отвинтить/снять декоративную рукоятку (набалдашник) с рычага, если это возможно.
3. Снять декоративный пыльник или просто завернуть его наверх, затем снять резиновый пыльник, прикрывающий кулису.

Далее возможны варианты, в зависимости от марки и модели машины. На примере ВАЗ 2110, придется сделать следующее:

1. Соответствующими ключами нужно открутить гайки, крепящие рычаг к кулисе. Затем при помощи крестовидной отвертки выкрутить винт, соединяющий рычаг КПП и направляющую.
2. Прижать рычаг до упора вправо, чтобы можно было извлечь болт и направляющую.
3. Снять стопорное кольцо с шаровой опоры и вытянуть рычаг. При этом его можно немного проворачивать, чтобы было легче тянуть.

Обтяжка рукоятки своими руками

Обшить или перешить рычаг АКПП или МКПП можно в домашних условиях. Чтобы перетянуть селектор трансмиссии, потребуются стандартные инструменты. Если обтягиваем и обшиваем рукоятку самостоятельно, обязательно учтите все нюансы, описанные в инструкции ниже.

Инструменты

Чтобы перетянуть рычаг коробки автомобиля, понадобятся:

• ручка, фломастер или маркер;
• ножницы;
• канцелярский ножик;
• пищевая пленка;
• скотч;
• суперклей;
• швейная машинка;
• нити (шелковые либо капроновые);
• ткань, которая будет использоваться для перетяжки.

Процесс перетяжки

Прежде чем выполнить задачу, потребуется демонтировать селектор трансмиссии

Не забываем снять его с чехлом, который затем канцелярским ножом осторожно распарываем на детали. Из них создаем лекала, по размерам которого выкраиваются составляющие нового изделия

Чехол для коробки передач сшивается на машинке или вручную, процедура осуществляется с изнаночной стороны. Если вы не будете пользоваться швейной машинкой, то детали изделия надо заранее проколоть шилом, чтобы облегчить процедуру соединения. Сделанный чехол необходимо зафиксировать к рамке посредством клея.

Пользователь Владимир Мазур в своем ролике подробно рассказал и показал, как осуществляется процедура перетяжки селектора трансмиссии.

Процедура обтяжки выполняется так:

Возьмите пищевую пленку и обтяните ею селектор коробки переключения передач.
Сверху пленку надо зафиксировать скотчем

Лучше использовать малярный, так как на нем легче ставить отметки фломастером.
Наметьте на скотче маркером либо фломастером линии, где будут располагаться швы.
При помощи канцелярского ножика осторожно разрежьте обмотку по нанесенным ранее линиям.
Вы получите муляж, который необходимо осторожно снять и выровнять.
По готовой выкройке вырезают детали из алькантары, натуральной кожи или другого материала. Не забудьте по краям оставить отступы (примерно в 5 мм), чтобы отрегулировать натяжку.
Руками либо с использованием машинки прошейте все элементы чехла, соблюдая при этом оставленное расстояние в 5 мм.
Сшейте компоненты будущего изделия друг с другом

Перед тем как воспользоваться иголкой или машинкой, проклейте детали для надежного крепления.
В швы, которые вы сделали, надо протянуть подготовленные нити. После они максимально затягиваются.
Когда чехол будет готов, его надо намочить водой. Это сделает материал более эластичным. Затем натягиваем изделие на рычаг коробки передач.

Пользователь Liberman в своем ролике показал, как выполняется процедура перетяжки и восстановления внешнего вида селектора коробки передач в машине.
