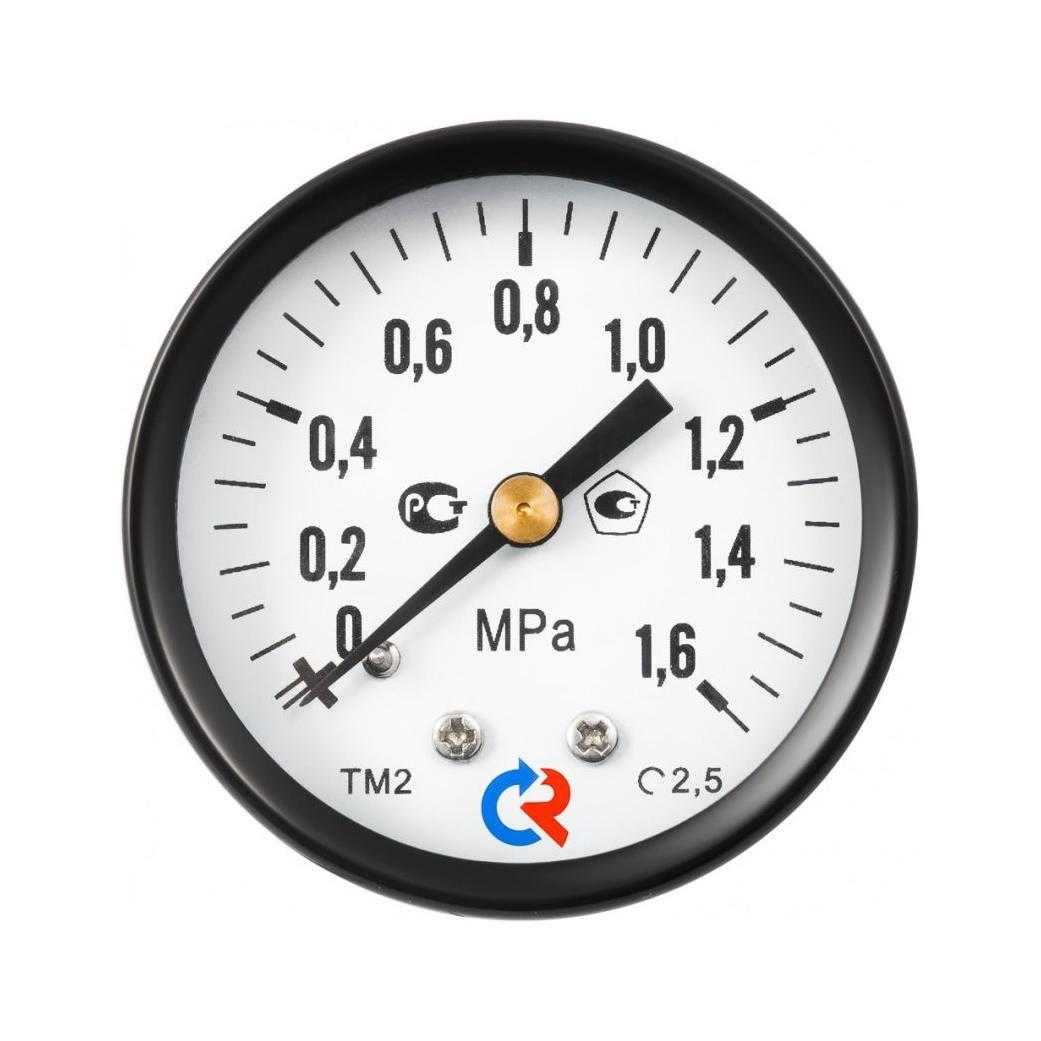

Манометр радиальный или осевой

Устройство манометра и принцип его работы

Принцип устройства манометра часто зависит от его типа и предназначения. При этом большинство приборов сходны тем, что состоят из корпуса, мерного механизма и шкалы. Мерный механизм бывает разным в зависимости от принципа функционирования: это может быть жидкостная колонна, пружина, мембрана либо другие элементы.

Назначение манометра заключается в том, чтобы измерять и контролировать давление газов и жидкостей в различных системах. Он обеспечивает безопасность, контролирует процессы и повышает эффективность работы оборудования.

Конструкция наиболее распространенных механических устройств включает в себя набор из нескольких основных элементов. Части манометра собраны в корпусе, который рассчитан на то, чтобы выдержать расчетное давление. В качестве чувствительного элемента выступает пружина или мембрана, на которую воздействует давление жидкости, пара или газовой среды.

Принцип работы манометра основан на законе Паскаля, который утверждает, что давление, создаваемое на жидкость или газ, распространяется равномерно во всех направлениях. Манометр определяет давление, измеряя силу, которую оказывает жидкость или газ на его измерительный элемент. Для правильной интерпретации показаний необходима расшифровка манометра.

Что делает манометр? Принцип действия манометра основан на способности различных физических тел изменять форму при изменении давления – под воздействием напора среды мембрана или пружина деформируются в определенных пределах. Через специальный механизм это отклонение передается на устройство, преобразующее линейное смещение передающего элемента в круговое движение стрелки на циферблате. Шкала циферблата может быть градуирована в соответствии с разными системами измерения давления, например, в Паскалях или в Барах.

Принцип работы манометров пьезоэлектрического типа несколько иной. В таких устройствах использован кристалл кварца, в котором при механическом воздействии, вызванном увеличением давления, формируется электрический заряд. Этот заряд фиксируется и прибором переводится в единицы, отображающие величину давления.

Есть также устройства других типов – принцип их работы и конструктивные особенности мы рассмотрим ниже.

Материалы исполнения и коррозионная стойкость

Материалы, используемые для изготовления аксиальных и радиальных манометров, имеют различные свойства и коррозионную стойкость. При выборе манометра необходимо учитывать условия эксплуатации и химическую среду, с которой он будет контактировать.

Основными материалами, используемыми для изготовления манометров, являются:

Нержавеющая сталь — такие манометры обладают высокой коррозионной стойкостью и хорошей прочностью. Они подходят для работы в агрессивной среде, содержащей кислоты, щелочи и другие химические соединения.
Латунь — манометры из латуни также обладают хорошей коррозионной стойкостью и механической прочностью. Они используются для измерений в средах с нейтральной или легкой агрессивностью.
Бронза — манометры из бронзы характеризуются высокой прочностью и коррозионной стойкостью. Они используются в средах с повышенной агрессивностью, таких как морская вода или солевые растворы.
Пластик — манометры из пластика обладают высокой химической стойкостью и низкой проницаемостью для газов. Они используются в лабораторных условиях или при работе с агрессивными химическими растворами.

Выбор материала исполнения манометра зависит от требований к его работе и среды, в которой он будет использоваться. При неправильном выборе материала может возникнуть преждевременный износ манометра или его повреждение из-за воздействия химических соединений.

Для увеличения срока службы и надежности манометра рекомендуется правильно подобрать материал исполнения и проводить регулярную проверку наличия коррозионных повреждений. Также следует избегать механического воздействия на манометр, что может привести к его повреждению или деформации.

Преимущества и недостатки радиальных и аксиальных манометров

Радиальные манометры:

Преимущества:

Имеют малый размер и могут использоваться в условиях ограниченной пространственной доступности.
Обеспечивают более точный и стабильный показатель давления благодаря малым размерам пузырька.
Удобны в использовании в частотных измерениях.

Недостатки:

Не позволяют обнаружить медленный рост давления, так как не всегда возможно увидеть показатели сбоку.
Измерение могут повлиять вибрации и толчки.

Аксиальные манометры:

Преимущества:

Удобны в использовании, так как показатели видны сверху и сбоку, что позволяет заметить медленный рост давления.
Меньше подвержены вибрациям и повышенной термической чувствительности.
В большинстве случаев, могут иметь бОльшую допустимую границу давления.

Недостатки:

Имеют более громоздкий и тяжелый вид, который ограничивает их использование в условиях ограниченной пространственной доступности.
Не всегда обеспечивают стабильный показатель давления, так что у них может быть непредсказуемое поведение при некоторых условиях эксплуатации.

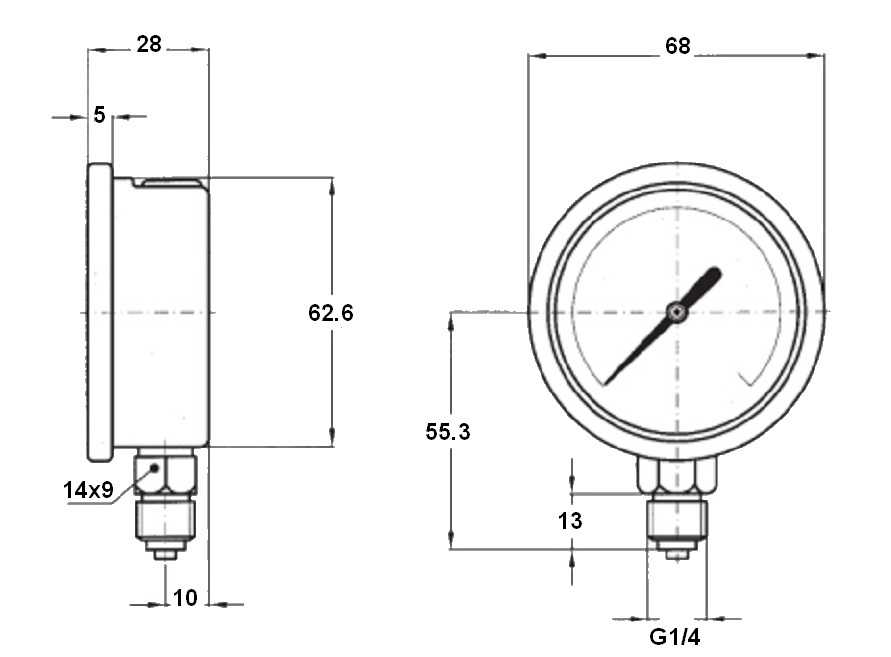

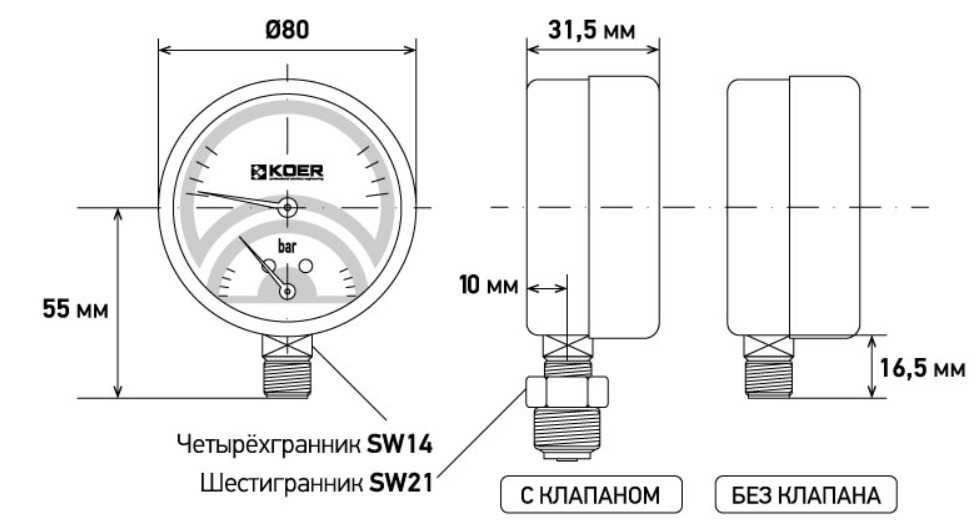

Радиальное присоединение манометра

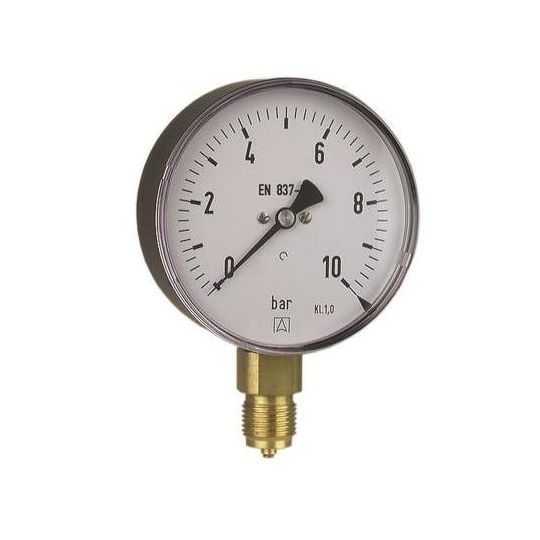

Манометр радиального присоединения

Манометр радиальный технический ТМ имеет оптимальные характеристики, обеспечивающие снятие максимально точных показателей давления. Прибор очень прост и удобен в эксплуатации, при необходимости укомплектовывается защитным резиновым кожухом.

Условия применения прибора

Технический манометр используется для работы с баллонным оборудованием. С его помощью измеряют показатели избыточного и вакуумметрического давления в газах и парах, а также в неагрессивных средах и жидкостях, которым не доступен процесс катализа. Температура измеряемых сред не должна превышать 80 °C.

Устройство незаменимо при газопламенной обработке металлической поверхности. Только с помощью газового манометра можно определить давление газа в баллоне. Манометры радиального присоединения применяются в тех случаях, когда в системе необходимо поддерживать оптимальный показатель давления, поэтому ими оснащаются газовые редукторы и регуляторы баллонного оборудования.

Технические характеристики радиального манометра

Корпус прибора изготавливается из стали. Манометры для газовых баллонов, созданные для измерения высокого давлений, оснащены медной трубкой, являющейся чувствительным элементом и обладающей минимальным поперечным сечением. Также трубка имеет много витков, по которым она перемещается во время подачи давления на редуктор. Трубка Бурдона напрямую связана с измерительной стрелкой и, помимо преобразовательных функций, наделена функцией демпфера, что делает ее основным элементом манометра.

Устройства, используемые в сварочном оборудовании, имеют диаметр 4 см, 5 см, 6,3 см. Метка красного цвета на корпусе является показателем максимально разрешенного давления. Газовые манометры обладают следующими показателями:

класс точности — 2,5;
максимальный показатель давления — 0,06-1000 Мпа.

Внимание: категорически запрещено нагружать устройство давлением, которое превышает его предельно допустимый уровень

Особенности установки приборов

Технический манометр служит для снижения давления газа до определенного уровня. Также с помощью устройства поддерживается рабочее давление в баллоне. Цвет манометра указывает на то, для работы с какими газами он подходит. Например:

голубой манометр — кислород;
красный — пропан;
белый — ацетилен;
темно-зеленый — водород;
желтый — аммиак;
черный — негорючий газ.

Пружинный газовый манометр монтируется на кислородный или ацетиленовый редуктор с помощью гаечного ключа. В качестве уплотнителя используются специальные прокладки из кожи или фибры.

Манометры на ацетилен изготавливаются без медных сплавов, так как при соединении меди и ацетилена может образоваться ацетиленовая медь, являющаяся взрывоопасным веществом.

Манометры для кислородных баллонов https://nvph.ru/kislorodnie_ballony необходимо обезжирить. Загрязненный штуцер может стать причиной появления пламени, а в некоторых случаях, взрыва.

Раздел 1: Что такое манометры и их функции

Главная функция манометров — обнаружение и измерение давления. Они применяются в различных отраслях промышленности и техники, где точное измерение давления играет важную роль.

Манометры также выполняют следующие функции:

1. Контроль рабочего давления: они позволяют операторам контролировать давление в системе и убедиться, что оно находится в пределах допустимых значений.

2. Диагностирование проблем: изменение давления в системе может указывать на проблемы, такие как утечка, засорение или поломка.

3. Регулирование процессов: манометры позволяют контролировать давление в процессе производства и регулировать его при необходимости для обеспечения оптимальных условий.

4. Безопасность: в некоторых системах высокое или низкое давление может представлять опасность для работников или оборудования. Манометры используются для обнаружения таких ситуаций и предотвращения возможных аварийных ситуаций.

В общем, манометры играют важную роль в обеспечении надежной и безопасной работы различных систем и устройств. Они предоставляют операторам и специалистам необходимую информацию для принятия правильных решений и регулирования процессов в соответствии с требованиями.

Подраздел 1.1: Определение манометров

Основным элементом манометра является упругий элемент, который реагирует на изменение давления и передает это изменение на шкалу измерительного прибора. Упругим элементом могут быть разные устройства, такие как пружины, мембраны или эластичные трубки.

Манометры можно классифицировать по разным критериям, включая тип упругого элемента, тип монтажа и метод измерения давления. Одним из основных различий между манометрами является их конструктивное исполнение — аксиальное или радиальное.

В аксиальном манометре упругий элемент расположен параллельно оси прибора, что обеспечивает удобство подключения и измерения давления. В радиальном манометре упругий элемент расположен перпендикулярно оси прибора, что обеспечивает более компактную конструкцию и возможность установки в труднодоступных местах.

Выбор между аксиальным и радиальным манометром зависит от конкретных требований и условий эксплуатации. Аксиальные манометры часто используются в системах с преобладанием горизонтальных трубопроводов, тогда как радиальные манометры — в системах с вертикальными трубопроводами или в тех случаях, когда необходима компактность и удобство в установке.

Подраздел 1.2: Основные функции манометров

Вот некоторые из основных функций манометров:

Функция	Описание
Измерение давления	Главной функцией манометров является измерение давления. Они обладают специальной шкалой, на которой отображается текущее значение давления. Это позволяет операторам контролировать состояние системы и принимать соответствующие меры при необходимости.
Мониторинг системы	Манометры также используются для мониторинга работы системы. Они позволяют операторам наблюдать изменения давления в реальном времени и быстро выявлять любые потенциальные проблемы или неисправности.
Калибровка и настройка	Манометры аксиального и радиального типа могут использоваться для калибровки и настройки других приборов. Их точность и надежность делают их идеальным выбором для этой цели.
Предотвращение аварий и повреждений	Благодаря возможности контролировать давление в системе, манометры помогают предотвратить аварии и повреждения. По мере достижения определенного уровня давления, они предупреждают операторов о возможной опасности и позволяют принять соответствующие меры безотлагательно.

Таким образом, основные функции манометров аксиального и радиального типа включают измерение давления, мониторинг системы, калибровку и настройку других приборов, а также предотвращение аварий и повреждений. Это делает манометры незаменимыми инструментами во многих отраслях и обеспечивает эффективное и безопасное функционирование систем.

Напряжение в толстостенных цилиндрах или трубах

Когда толстостенная труба или цилиндр подвергаются внутреннему и внешнему давлению, в стенке возникают кольцевые и продольные напряжения.

Напряжение в осевом направлении

Напряжение в осевом направлении в точке стенки трубы или цилиндра можно выразить следующим образом:3 2 – стр. _O R _O 2 )/(R _O 2 – R _I 2 ) (1) _I 2 ) (1) _I 2 ) (1) _I 2 ) (1) _I 2 ). = напряжение в осевом направлении (МПа, psi)

p _i = внутреннее давление в трубе или цилиндре (МПа, psi)

p _o = внешнее давление в трубе или цилиндре (МПа , фунтов на квадратный дюйм)

r _i = внутренний радиус трубы или цилиндра (мм, дюйм)

r _o = внешний радиус трубы или цилиндра (мм, дюйм)

Напряжение в окружном направлении – кольцевое напряжение – в точке стенки трубы или цилиндра может быть выражено как: о р _o 2 ) / (R _O 2 – R _I 2 )] – [R _I 2 R _O 2929929929292929292929292929292992929299292992929929299292992929929299292992929292929299 29299 2 _{2 _{2 _{2 _{2 _{2 _{2 _{. I}) / (R 2 (R _O 2 – R _I 2 )) (2)}}}}}}

, где

. МПа, psi)

r = радиус до точки в стенке трубы или цилиндра (мм, дюйм) (r _i o )

максимальное напряжение, когда r = r _i (внутри трубы или цилиндра)

Пример — напряжение в толстостенном цилиндре

В цилиндре с внутренним диаметром 200 мм (радиус 100 мм) и внешним диаметром 400 мм (радиус 200 мм) существует давление 100 МПа относительно внешнего давления.

Напряжение в осевом направлении может быть рассчитано как (200 мм) 2 – (100 мм) 2 )

= 33,3 МПа

Назначение = 33,3 МПа

. σ _C = [ ((100 МПа) (100 мм) 2 – (0 МПа) (200 мм) 2 ) / ( (200 м.) – (100 мм) 2 ) ] – [ (200 мм) 2 (100 мм) 2 2 9) – 2 ) – ) – ) – ) – ) – ) – ) – ). 2 ( (200 мм) 2 – (100 мм) 2 ) ). 100 мм) можно рассчитать как

σ _r = [ ((100 MPa) (100 mm) 2 – (0 MPa) (200 mm) 2 ) / ( (200 mm) 2 – ( 100 мм) 2 ) ] + [ (200 мм) 2 (100 мм) 2 (100 мм) 2 9999999999260 (100 мм) 2 (100 мм) 2 (100 мм) (100 мм) (100 мм) / ((100 мм) 2 ( (200 мм) 2 – (100 мм) 2 ) )]

= -100 МПа

Примечание! , что в дополнение к напряжению, вызванному давлением, напряжение может быть вызвано в трубе или стенке цилиндра ограниченным температурным расширением.

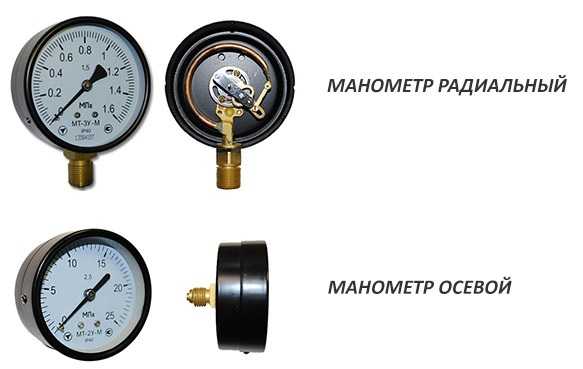

Чем отличается Манометр аксиальный от радиального? Сравнение и отличия

Манометр аксиальный, как следует из названия, имеет ось, которая проходит через его центр в аксиальном направлении. Это означает, что указатель или шкала измерения будет находиться на оси, параллельной оси крепления. Такой тип манометра аксиального обычно применяется для ситуаций, когда требуется измерение динамического давления, такого как давление газов или жидкостей, проходящих через трубопроводы или каналы.

С другой стороны, манометр радиальный имеет ось, которая проходит через его центр в радиальном направлении. Это означает, что указатель или шкала измерения будет находиться на оси, перпендикулярной оси крепления. Такой тип манометра радиального обычно применяется для ситуаций, когда требуется измерение статического давления, такого как давление воздуха в шинах или давление в системах сжатого воздуха.

Манометр аксиальный	Манометр радиальный
Измерение динамического давления	Измерение статического давления
Ось проходит через центр в аксиальном направлении	Ось проходит через центр в радиальном направлении
Указатель или шкала находятся на оси, параллельной оси крепления	Указатель или шкала находятся на оси, перпендикулярной оси крепления

Важно выбрать правильный тип манометра в зависимости от требований и условий, в которых будет происходить измерение давления. Оба типа манометров имеют свои преимущества и недостатки, поэтому осознанный выбор является ключевым фактором для точных и надежных измерений давления

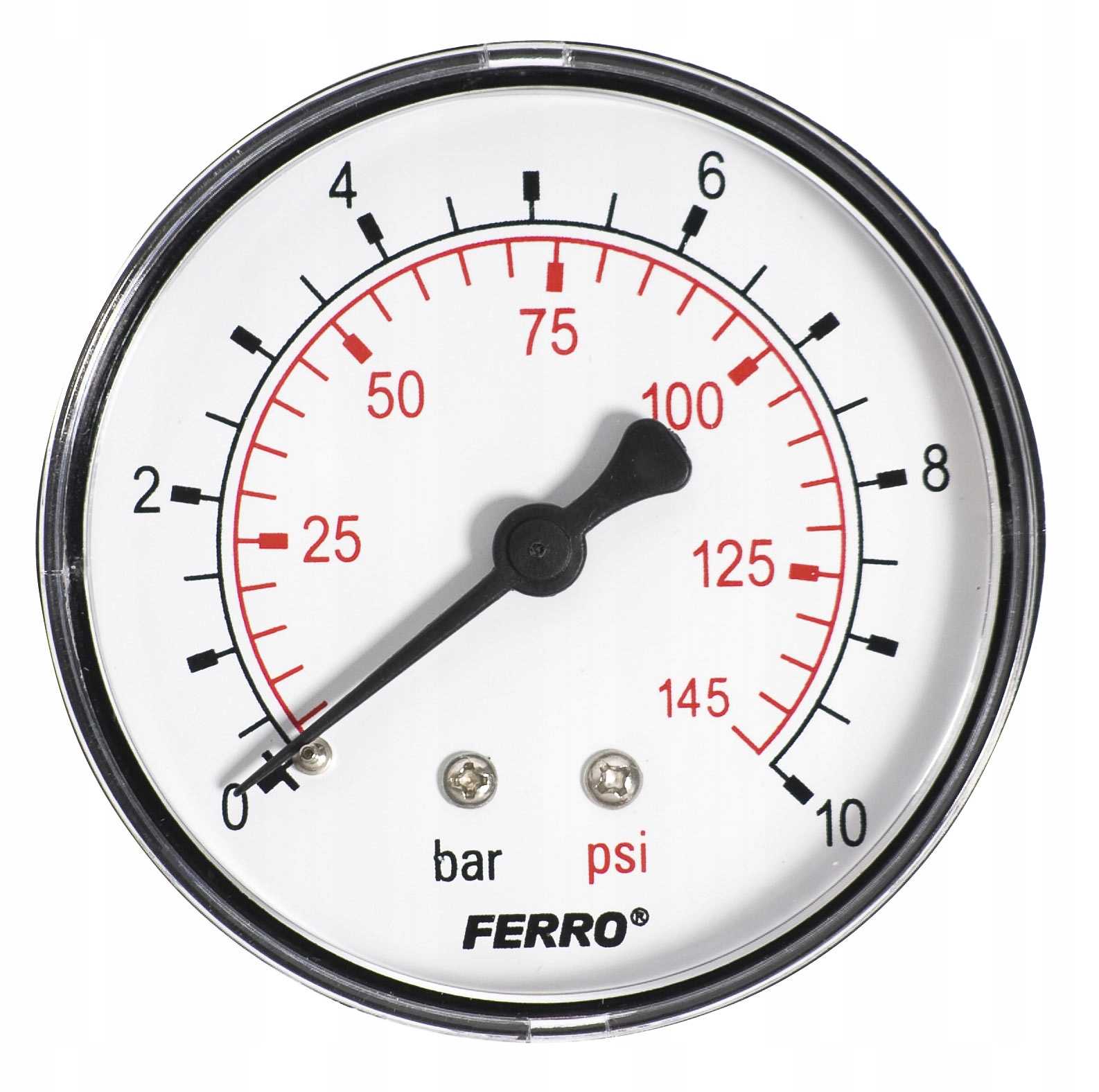

Примеры применения аксиального манометра

Аксиальный манометр, благодаря своей конструкции, может использоваться в различных отраслях промышленности. Вот несколько примеров его применения:

1. Нефтегазовая промышленность: Аксиальные манометры могут использоваться в процессах добычи, транспортировки и хранения нефти и газа. Они могут измерять давление в трубопроводах, резервуарах и оборудовании, что помогает контролировать работу системы и предотвращать аварийные ситуации.

2. Химическая промышленность: В процессе производства химических веществ, аксиальные манометры также находят широкое применение. Они могут контролировать давление в реакторах, смесителях и другом оборудовании, что позволяет оптимизировать процессы и обеспечивает безопасность производства.

3. Пищевая промышленность: В процессе производства пищевых продуктов, аксиальные манометры используются для контроля давления в системах транспортировки и хранения. Они могут применяться, например, в системах, обеспечивающих подачу воды или пара в процессе приготовления пищи.

4. Энергетическая промышленность: В энергетической промышленности аксиальные манометры могут использоваться для контроля давления в паровых котлах, турбинах и другом оборудовании. Они помогают оптимизировать работу энергетических систем и повышают их эффективность.

Это лишь несколько примеров применения аксиального манометра. В зависимости от специфики отрасли, он может использоваться в различных системах или процессах для контроля давления и обеспечения безопасности работы оборудования.

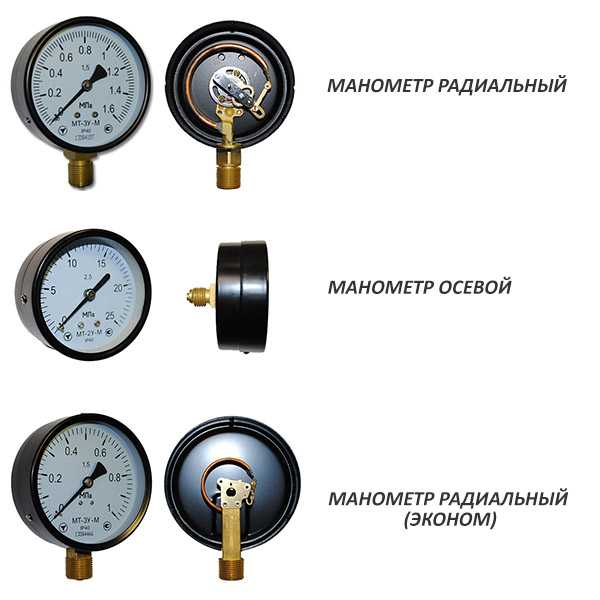

Осевые или радиальные: что выбрать?

Радиальные манометры:

Радиальные манометры имеют своеобразную конструкцию, при которой ось манометра направлена параллельно рабочей поверхности. Они обладают рядом преимуществ, которые делают их предпочтительными в некоторых ситуациях.

Преимущества радиальных манометров:

Удобство чтения показаний: благодаря ориентации оси манометра, отсчет давления производится более удобно, что делает его читабельным и позволяет получить более точные результаты.
Защита от вибраций: конструкция радиального манометра обеспечивает хорошую амортизацию и защиту от внешних воздействий, таких как вибрации или удары

Это особенно важно при работе в условиях с повышенными нагрузками и потрясениями.
Применение в условиях ограниченного доступа: благодаря своей компактной конструкции, радиальные манометры легко вписываются в труднодоступные места и позволяют производить измерения в ограниченном пространстве.. Осевые манометры:

Осевые манометры:

В отличие от радиальных, у осевых манометров ось направлена перпендикулярно рабочей поверхности. Они также имеют свои особенности и применяются в различных областях деятельности.

Преимущества осевых манометров:

Применение в условиях высокого давления: осевые манометры обладают большей прочностью и устойчивостью к высоким давлениям, чем радиальные манометры. Они пригодны для измерения давления в системах с повышенными показателями.
Использование с агрессивными средами: благодаря своей конструкции, осевые манометры могут использоваться с различными агрессивными веществами, такими как жидкие или газообразные химические соединения.
Измерение точных давлений: так как основное направление силы приложения на осевые манометры направлено вдоль оси, они позволяют получить более точные и надежные показания давления.

В зависимости от типа задачи и условий эксплуатации, выбор между осевыми и радиальными манометрами должен быть основан на этих преимуществах и требованиях, предъявляемых к измерительному прибору.

Дополнительные функциональные возможности

Радиальные и аксиальные манометры имеют ряд дополнительных функций, которые делают их полезными в различных ситуациях.

1. Возможность измерения различных параметров

Многие манометры, как радиальные, так и аксиальные, имеют возможность измерять не только давление, но и такие параметры, как температура, расход жидкости или газа, уровень и др. Это позволяет использовать манометры в различных отраслях промышленности, в техническом обслуживании и тестировании оборудования.

2. Наличие сигнализирующих и регулирующих функций

Некоторые манометры могут быть оснащены сигнализирующими устройствами, которые предупреждают, когда измеряемый параметр достигает определенного значения. Это позволяет оператору контролировать процесс и предотвращать возможные аварии или поломки.

Также некоторые манометры могут иметь возможность регулировать параметры, например, регулировать давление в системе путем изменения величины подачи сжатого воздуха.

3. Возможность записи данных

Некоторые манометры оборудованы специальными функциями записи данных. Это позволяет сохранять результаты измерений для анализа или последующего использования. Такие манометры особенно полезны при проведении испытаний и исследований, когда необходимо собирать данные на протяжении длительного времени.

4. Возможность подключения к компьютеру

Некоторые современные манометры имеют возможность подключения к компьютеру или другому устройству для обработки и анализа данных в режиме реального времени. Это позволяет оператору быстро получать информацию о состоянии системы и делать необходимые регулировки.

5. Устойчивость к воздействию окружающей среды

Многие манометры обладают устойчивостью к воздействию агрессивных сред, таких как кислоты, щелочи или нефтепродукты. Это делает их подходящими для использования в условиях с высокой влажностью, пылью или химическими веществами.

Такие манометры могут использоваться в различных отраслях промышленности, включая химическую, нефтегазовую и пищевую промышленность.

6. Широкий диапазон измерений

Манометры могут иметь различные шкалы измерений для разных задач. Некоторые манометры могут измерять давление от нескольких паскалей до нескольких сотен мегапаскалей. Это позволяет использовать их для разных применений, включая как малые измерения в лабораториях, так и большие измерения в промышленности.

7. Простота и удобство в использовании

Большинство манометров имеют простую конструкцию и легкие в использовании. Они обладают удобством и надежностью, а также обеспечивают точные измерения. Многие манометры также имеют понятные и легко читаемые шкалы, что облегчает интерпретацию результатов измерений.

Благодаря своим характеристикам и функциональности, манометры радиальные и аксиальные широко используются во многих отраслях промышленности, а также в бытовых условиях.

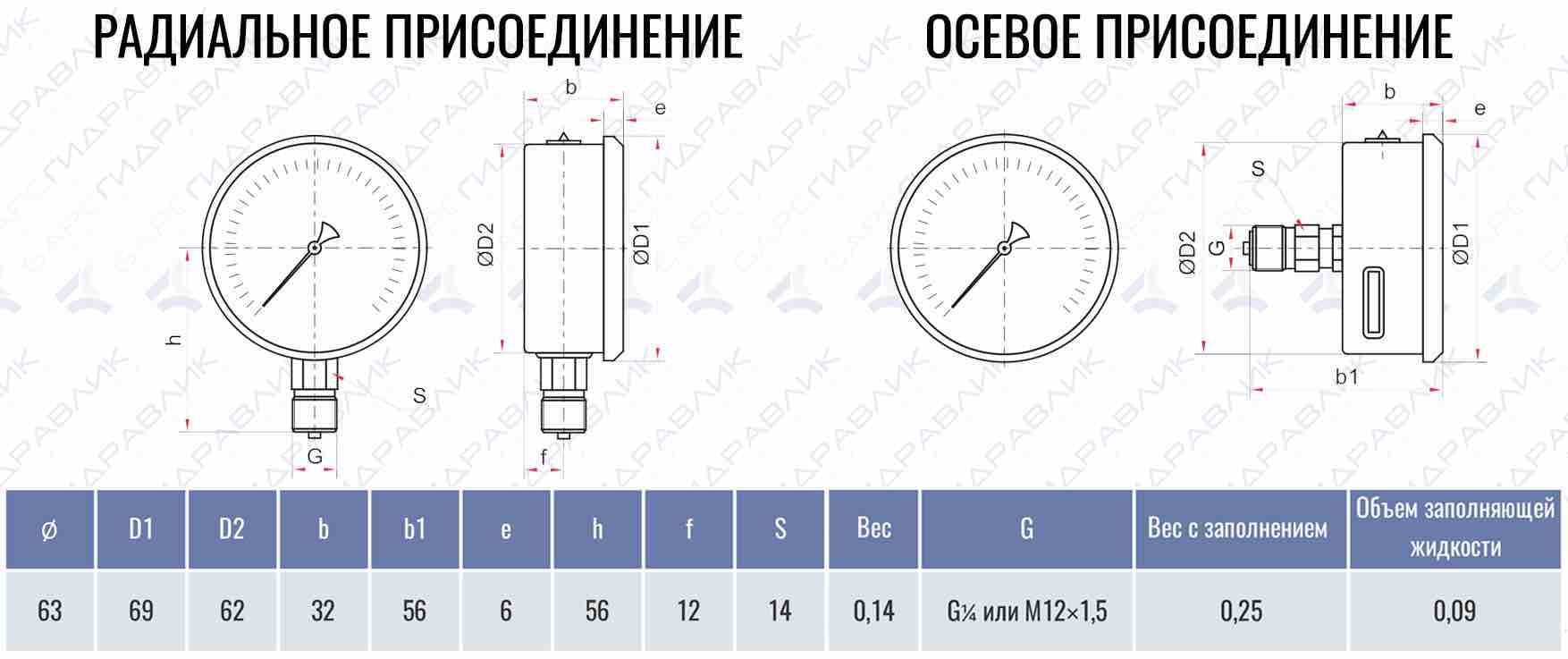

«Отличие радиального от аксиального манометра»

Знание ответа на вопрос, чем отличается радиальный манометр от аксиального, необходимо студенту, слесарю КИПа, инженеру-проектировщику трубопроводных сетей.

При подборе КИПиА следует принимать во внимание:

Назначение прибора.
Диапазон измеряемых давлений.
Тип подключения.
Форм-фактор.
Точность измерения.
Срок службы.

Операторы котельных, насосных и прочих пунктов управления транспортировкой жидкостей и газов по трубам должны ориентироваться в отличиях между радиальными и аксиальными манометрами.

Первые в истории

Трубчатая пружина, упруго реагирующая на изменение баланса внутреннего и внешнего давления, появилась на свет в середине ХIХ века. Французский часовщик Эжен Бурдон сообразил, что распрямление трубки, изогнутой подобно вопросительному знаку и запаянной с одного конца, может стать индикатором давления среды, сосредоточенной внутри устройства.

Дальнейшее усовершенствование изобретения привело к появлению передаточного механизма, соединяющего подвижный конец трубки со стрелкой. Использование неравноплечих рычагов в строении мерительного устройства позволило добиться относительно высокой точности измерения. Даже минимальное распрямление и сжатие трубчатой пружины приводило к заметному движению стрелки, для которой градуировался круговой циферблат.

К измеряемой среде трубка Бурдона присоединялась при помощи прямого отводка, который впоследствии стал соединительным штуцером. Циферблат же располагался параллельно плоскости трубчатой пружины. Таким образом, штуцер представляет собой мысленное продолжение радиуса круглой манометрической шкалы.

Термин устоялся и закрепился. Развитие техники потребовало внесения изменений в конструкцию измерителя давления. Но отличия манометра радиального и аксиального не стали значительными…

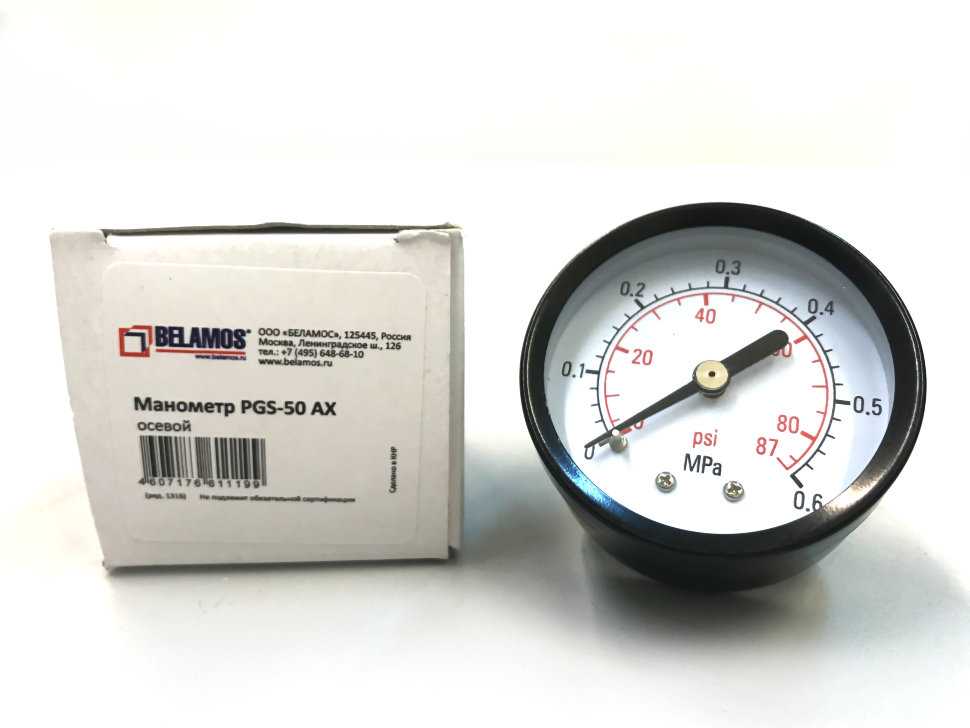

Соосные устройства

В устройстве осевого типа штуцер подключения расположен вдоль оси вращения стрелки.

Формы и материалы конструкции подобраны так, чтобы измеряемое давление воздействовало только на пружину, а остальные детали мерительного устройства оставались геометрически неизменными.

И хотя отличия в строении манометра радиального и аксиального заметны невооружённым глазом, разницы в их функциональности нет.

Использование аппаратуры разных типов

Зная, чем отличается радиальный манометр от аксиального, несложно представить различия в их использовании.

Краткие характеристики измерительной техники:

температура перекачиваемой среды – от -30°С до +450°С;
температура окружающей среды – от -10°С до +60°С;
диапазон измеряемых давлений – от 0 до 160 МПа;
материал корпуса – сталь;
срок межповерочной службы изделия – от 2 до 3 лет (в зависимости от параметров среды).

Монтаж КИПа общепринятого типа осуществляется так, чтобы плоскость циферблата располагалась в стороне от трубопровода и была правильно сориентирована по вертикальной оси.

Незначительная разница во внутреннем строении приборов позволяет изготовителю продавать изделия одного класса и вида, различающиеся лишь типом подключения, по одной цене. Вопрос, чем отличается радиальный манометр от аксиального в части стоимости, перед потребителем не стоит.

Стрелочные манометры: преимущества и недостатки

Достоинств у стрелочного (трубчатого, механического) прибора несколько:

Доступность и простота эксплуатации. Его очень просто найти в магазинах, не требуется специальной подготовки, чтобы им пользоваться, легко установить и контролировать показания.
Низкая стоимость. По сравнению с цифровым манометром, механический намного дешевле.
Точность. Несмотря на то, что цифровые устройства выдают более точные данные, стрелочный аналог ненамного им уступает.
Возможность обнуления результата.

Минусы стрелочных устройств:

Металлические приборы чувствительны к влаге

При покупке обращайте внимание, насколько защищен корпус и детали от коррозии. Перепады влажности влияют на точность показаний

Чтобы добиться максимальной корректности данных, нужно делать несколько замеров подряд и вычислять среднее.

Чем ближе стрелка к верхней отметке, тем менее точным может быть результат измерений.

При соблюдении правил эксплуатации механический манометр прослужит вам 10 лет.

Раздел 4: Сравнение аксиального и радиального манометров

Основным отличием между аксиальным и радиальным манометрами является направление, в котором происходит измерение давления. В аксиальных манометрах измерение производится вдоль оси, параллельно его направлению, в то время как в радиальных манометрах измерение происходит перпендикулярно оси. Это приводит к различиям в их конструкции и возможностях использования.

Одно из преимуществ аксиальных манометров заключается в их компактности и универсальности. Их компактный размер делает их удобными для установки в ограниченных пространствах. Кроме того, аксиальные манометры обычно обладают высокой точностью измерения и могут использоваться в широком диапазоне давлений и температур.

С другой стороны, радиальные манометры обычно обладают более высокой прочностью и могут выдерживать более высокие давления. Они часто используются в приложениях с высоким уровнем вибрации или взрывоопасности, так как их конструкция устойчива к внешним воздействиям. Однако, из-за своей большей размерности они могут быть более сложными в установке и требовать более широкого пространства.

Независимо от выбора между аксиальным и радиальным манометром, необходимо учитывать требования вашего приложения, такие как диапазон давления, температурные условия и доступное пространство для установки

Также стоит обратить внимание на материал корпуса и уплотнений, чтобы обеспечить совместимость с рабочей средой

Преимущества радиального манометра:

Высокая прочность
Выдерживание высоких давлений
Устойчивость к внешним воздействиям

В итоге, выбор между аксиальным и радиальным манометром зависит от специфических требований вашего приложения и особенностей рабочей среды. Оба типа манометров имеют свои преимущества и недостатки, и выбор должен основываться на этих факторах.

Подраздел 4.1: Сходства между аксиальным и радиальным манометрами

Аксиальные и радиальные манометры имеют несколько общих характеристик:

Сходства

1. Оба типа манометров используются для измерения давления в системах.

2. Они оба имеют шкалу для отображения измеренных значений давления.

3. Аксиальные и радиальные манометры могут работать с различными типами жидкостей и газов.

4. У обоих типов манометров могут быть различные диапазоны измерения давления.

5. Оба типа манометров могут использоваться в различных отраслях промышленности, таких как нефтегазовая, химическая и пищевая.

6. И аксиальные, и радиальные манометры широко применяются в процессах управления и контроля давления.

Несмотря на свои сходства, аксиальные и радиальные манометры также имеют ряд отличий, которые следует учитывать при выборе подходящего типа манометра для конкретных задач.

Подраздел 4.2: Отличия между аксиальным и радиальным манометрами

Аксиальный манометр представляет собой прибор, в котором основное усилие измерения давления осуществляется параллельно оси прибора. Показания аксиального манометра могут быть прочитаны благодаря шкале, размещенной на корпусе прибора. Основным преимуществом аксиальных манометров является их компактность и удобство использования.

Радиальный манометр, в свою очередь, имеет основное усилие измерения давления, направленное под прямым углом к оси прибора. Он обычно оснащен плавающей шкалой, которая показывает текущее значение давления. Радиальные манометры широко используются в различных отраслях промышленности и научных исследованиях.

Основным отличием между аксиальным и радиальным манометрами является направление основного усилия измерения давления. В аксиальном манометре оно параллельно оси прибора, в то время как в радиальном манометре оно направлено под прямым углом к оси.

Кроме того, аксиальные манометры обычно более компактны по сравнению с радиальными манометрами, что делает их удобными для использования в ограниченных пространствах или в случаях, когда необходима мобильность.

И, наконец, аксиальные манометры и радиальные манометры обладают разными типами шкал. У аксиальных манометров шкала расположена на корпусе прибора и не движется во время измерений, в то время как радиальные манометры обычно оснащены плавающей шкалой, которая показывает текущее значение давления.

В итоге, выбор между аксиальным и радиальным манометром зависит от требований конкретного приложения, включая доступное пространство, требуемую мобильность и особенности измеряемой системы.

Важность и актуальность классов манометров

Подбирая манометр (сокращено прибор принято обозначать «ДМ») для обычных бытовых условий, пользователи редко обращают внимание на его группу по погрешностям

Как мы уже сказали, точность не особо важна для таких целей как контроль мПа (бар, атм) в шинах, когда пользователю достаточно знать ориентировочную величину или же отклонения на доли делений и даже на несколько отметок на общую картину и состояние оборудования не повлияют. Но высокая корректность показаний всегда желательная для котлов, отопления, водоснабжения, для насосов этого оборудования и для подобных целей.

А также группа по точности — один из параметров, на который обязательно обращают внимание, когда корректность измерений особо необходима. Для ЖКУХ, промышленности, производства, для чувствительного к давлению оборудования, где отклонение даже на одно деление приводит к износу оснащения, авариям (центральные системы водоснабжения, отопления, котельные)

Зачем устанавливается?

Измерительные приборы устанавливают, чтобы следить за состоянием системы. Давление в трубопроводах не должно превышать некоторого порогового значения. В то же время оно должно быть достаточным для работы различных устройств.

Для работы душевой с гидромассажем нужно давление 3-4 бар, стиральной машинки – порядка 0,5 бар, а фильтра обратного осмоса – 2-6 бар.

Места установки:

насосные станции;
котельные;
железнодорожный транспорт, автомобили, воздушные и водные суда;
напорные трубопроводы;
водонагревательные приборы;
системы фильтрации.

Манометры покупают для личного пользования, чтобы, например, периодически контролировать давление воды, поступающей в смеситель.

На постоянной основе их устанавливают на насосных станциях рядом с гидроаккумуляторами и реле давления, чтобы автоматически включать и выключать насос. Часто манометры входят в состав блоков автоматики.
