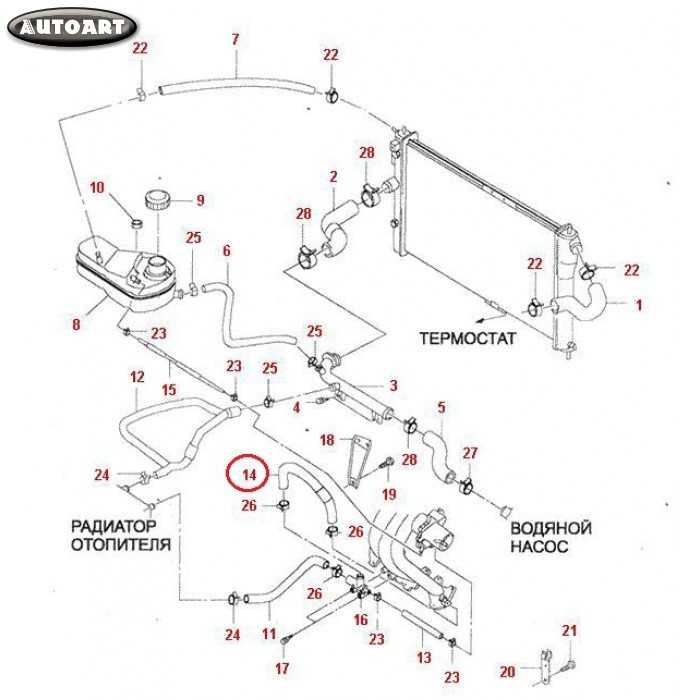

Система охлаждения daewoo nexia n150

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

В 2008 году оба двигателя G15MF и А15MF были сняты с производства. На смену пришли более совершенные модели с маркировкой А15SMS и F16D3.

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

Объём 1498 см³;
Клапанов, шт. 8;
Цилиндр, диаметр 76,5 мм;
Поршень, ход 81,5 мм;
Топливная система — распределительный впрыск;
Расположение на автомобиле — поперечное;
Коренные шейки коленчатого вала, мм — 55;
Шатунные шейки, мм — 43;
Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Мощность мотора увеличилась до 89л.с., ресурс двигателя не изменился, благодаря улучшениям он стал соответствовать нормам ЕВРО-3.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

Немного из истории Дэу Нексия

Прародителем автомобиля Daewoo Nexia стал многим хорошо известный Opel Кадет Е, который выпускался германской компанией с 1984 по 1991 год. Сначала «Нексия» производилась в Корее под именем Daewoo Racer, и ее выпуск продолжался до 1995 года. Некоторое время крупноузловая сборка «Нексии» велась в Красном Аскае Ростовской области, но в 1998-ом году выпуск автомобиля был прекращен.

Основное производство Daewoo Nexia наладили в Узбекистане в г. Асака, первые машины с конвейера сошли в 1996 году. Практически сразу же авто стал экспортироваться в Россию, а в 2008-ом году Nexia подверглась небольшому рестайлингу:

появились новые фары;
изменились бампера;
стала другой крышка багажника;
поменялись задние фонари.

Были еще совсем незначительные внешние изменения, но в целом автомобиль остался узнаваемым и отличался от дорестайлинговой «Нексии» немногим.

Первые узбекские «Нексии» шли в двух комплектациях:

GL – базовая версия;
GLE – вариант «люкс».

Базовая комплектация была очень простой, порой в ней даже не предусматривался усилитель руля. В варианте GLE автомобиль оснащался дополнительными опциями:

электростеклоподъемниками;
гидравлическим усилителем руля;
кондиционером;
противотуманными фарами;
электрической антенной.

Привод ГРМ двигателя Дэу Nexia 16 клапанов

Привод ГРМ ременный. Схема чуть выше на снимке. Замена ремня производится раз в 60 тысяч километров. Из-за того, что помпа вращается благодаря ремню, то её меняют вместе с приводом ГРМ, но раз в 120 тысяч километров, то есть через раз. А теперь главный вопрос, что будет если ремень ГРМ на Дэу Нексии порвется? Ответ однозначный на движке Nexia 1.6 клапана гнет! За чем следует дорогостоящий ремонт с заменой клапанов, направляющих, всего привода ГРМ и прочих деталей.

Характеристики двигателя Нексия 1.6 16 кл.

Рабочий объем – 1598 см3
Количество цилиндров – 4
Количество клапанов – 16
Диаметр цилиндра – 79 мм
Ход поршня – 81.5 мм
Привод ГРМ – ремень
Мощность л.с. (кВт) – 109 (80) при 5800 об. в мин.
Крутящий момент – 150 Нм при 4000 об. в мин.
Максимальная скорость – 185 км/ч
Разгон до первой сотни – 11 секунд
Тип топлива – бензин АИ-92
Расход топлива по городу – 9.3 литров
Расход топлива в смешанном цикле – 8.5 литров
Расход топлива по трассе – 7 литров

16 клапанный мотор Daewoo Nexia рассчитан на работу с бензином марки АИ-92. Для успешной эксплуатации внимательно следите за своевременным обслуживанием, качеством топлива, ведь силовой агрегат не очень приспособлен к небрежной эксплуатации.

Народ, всем привет! Недавно столкнулся с проблемой в электрике, нашел схемы, все сделал. Выкидываю сюда с той целью, если кому-то пригодится.

История Daewoo NexiaВ истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:G15MF — 1498 см3 (75 л.с.)A15MF — 1498 см3 (85 л.с.)F16D3 — 1597 см3 (109 л.с.)A15SMS — 1498 см3 (80 л.с.)

Электрические схемы Daewoo Nexia N100-N150

http://fastmb.ru/auto_shem/318-shemy-sistem-oborudovaniya-daewoo-nexia.htmlhttp://avtodvigateli.com/marki/deu-neksiya.htmlhttp://koreanautoreview.com/daewoo/nexia/ustrojstvo-dvigatelya-neksiya-sxema.htmlhttp://autoclub99.ru/2017/05/dvigatel-deu-neksiya-8-klapanov-ustrojstvo-grm-texnicheskie-xarakteristiki-daewoo-nexia-1-5-l/http://avtobrands.ru/nekotorye-osobennosti-dvigatelej-daewoo-nexia/http://skoda-rapid.ru/avtomobili/shema-dvigatelja-neksija-16-kl/

голоса

Рейтинг статьи

Схема двигателя

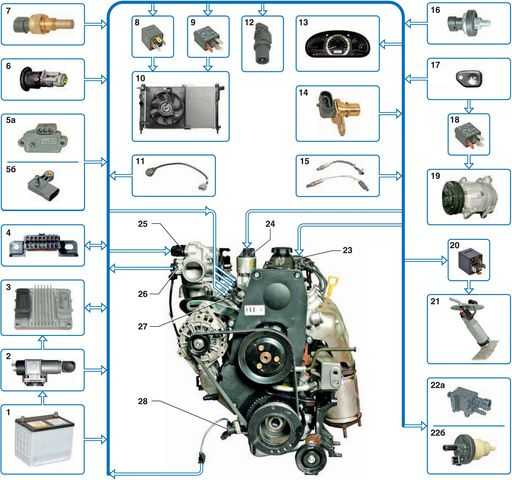

Элементы электронной системы управления двигателем F16D3:

— диагностический датчик концентрации кислород

Эта память энергозависима, т.е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от ЭБУ колодки жгута проводов) ее содержимое стирается. ППЗУ хранит программу управления двигателем, которая содержит оследовательность рабочих команд (алгоритмов) и калибровочных данных — настроек. ППЗУ энергонезависимо, т.е. содержимое памяти не изменяется при отключении питания.

ЭБУ получает информацию от датчиков системы и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, регулятор холостого хода, нагревательный элемент датчика концентрации кислорода, клапан продувки адсорбера, клапан рециркуляции отработавших газов, клапан системы изменения длины впускного тракта (на двигателе F16D3), муфта компрессора кондиционера, вентилятор системы охлаждения.

Схемы систем оборудования Daewoo Nexia N100 и N150

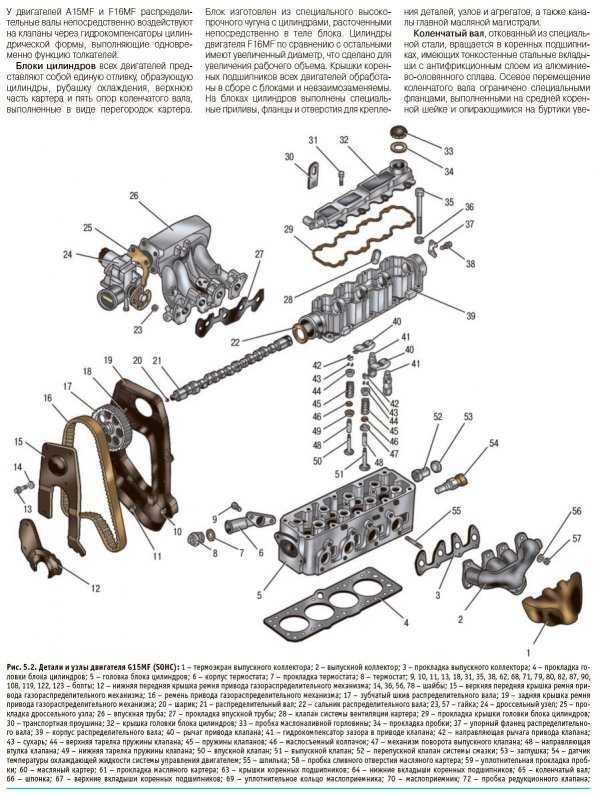

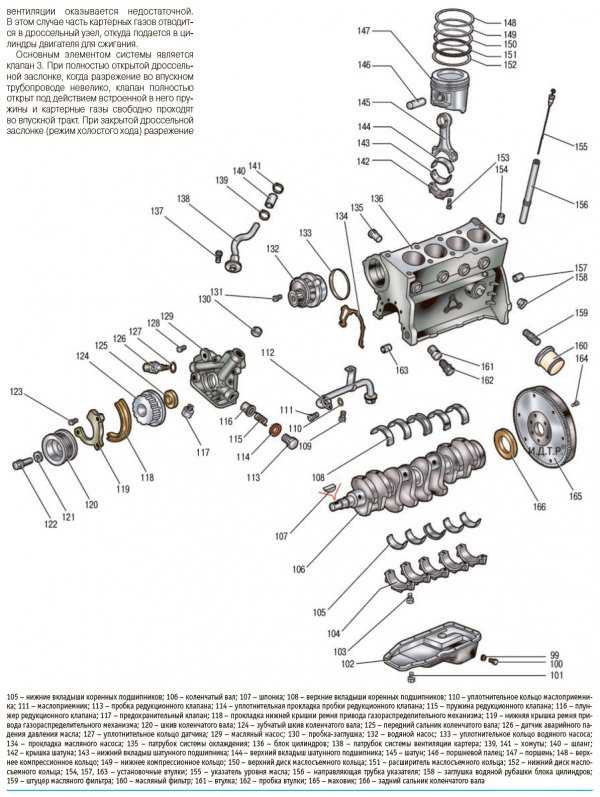

1. Схема двигателя Дэу Нексия G15MF (SOHC):

2. Детали и узлы двигателя A15MF (DOHC):

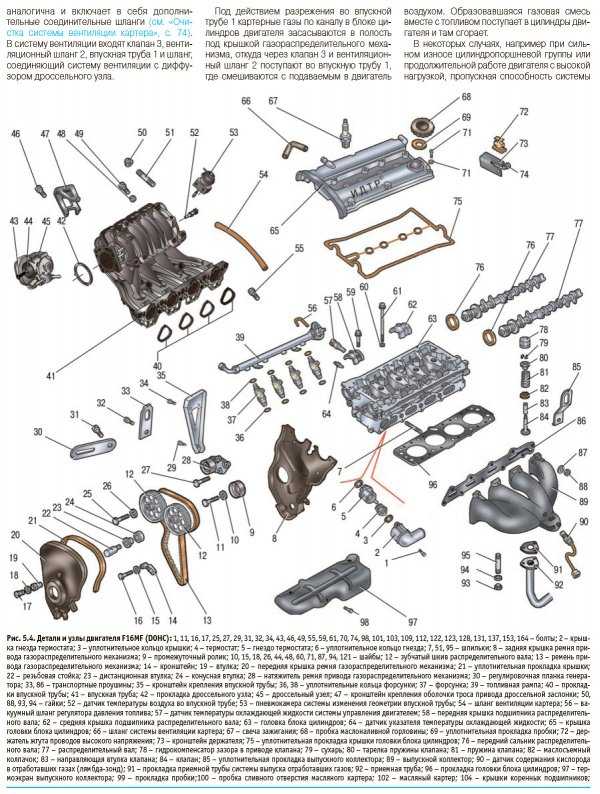

3. Схема двигателя Daewoo Nexia F16MF (DOHC):

4. Схема системы вентиляции картера двигателя, а также детали опоры подвески силового агрегата. Возможные неисправности мотора, их причины и способы устранения:

6. Детали системы выпуска отработавших газов:

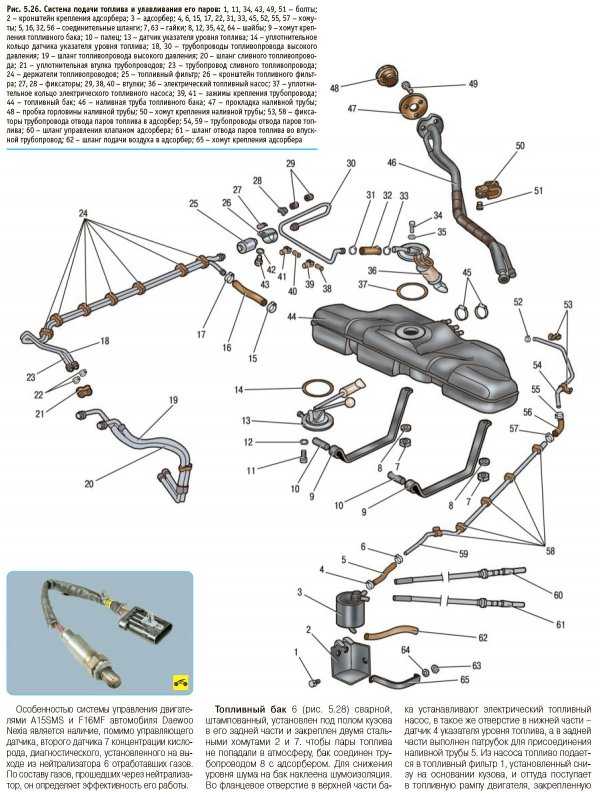

7. Схема конструкции подачи топлива и улавливания его паров:

8. Составляющие детали коробки переключения передач Дэу Нексия:

9. Схема главной передачи и дифференциал:

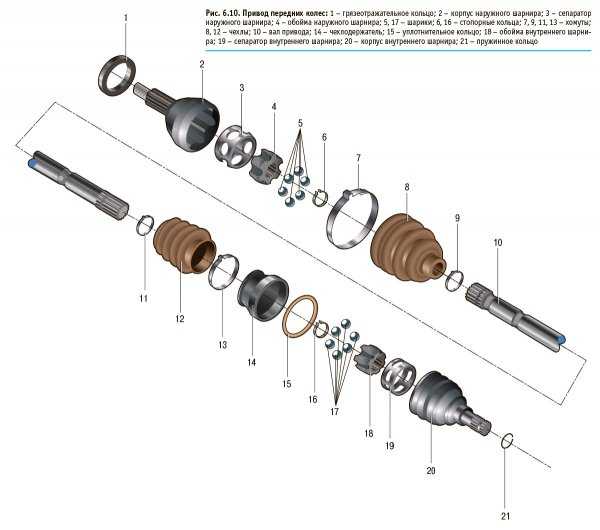

10. Привод передних колес:

11. Рулевой механизм без гидроусилителя руля, а также причины поломки рулевого управления и способы устранения неполадок:

12. Схема рулевого механизма с гидроусилителем:

13. Возможные причины неисправности руля с гидроусилителем и способы устранения неисправностей, а также детали рулевой колонки автомобиля Дэу Нексия:

14. Схемы систем оборудования Daewoo Nexia: рабочая тормозная система и тормозной механизм переднего колеса:

15. Схема главного тормозного цилиндра с вакуумным усилителем:

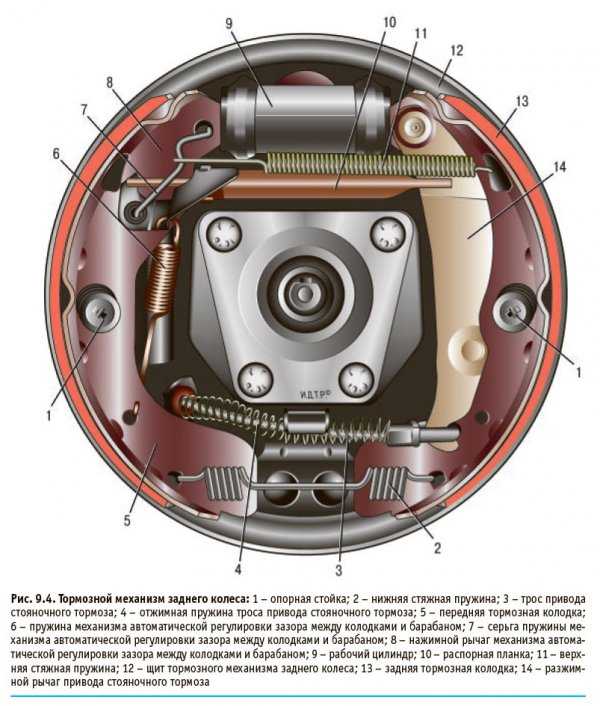

16. Тормозной механизм заднего колеса Дэу Нексия:

17. Привод стояночного тормоза:

18. Детали тормозного механизма заднего колеса:

19. Схема расположения электрических разъёмов проводки и контактов с «массой» на автомобиле Дэу Нексия (назначение электрических разъемов), а также цепи, защищаемые плавкими предохранителями:

20. Монтажные блоки Daewoo Nexia N100 и N150 одинаковые по конструкции и коммутации электрических цепей, различие только в способе доступа к ним. Расположение предохранителей и реле на лицевой стороне и нижней части монтажного блока:

21. Типы и назначение реле предохранителей в монтажном блоке:

22. Блок системы отопления, вентиляции и кондиционирования Дэу Нексия:

23. Схема движения воздуха в блоке отопления и кондиционирования:

24. Принципиальная схема движения хладагента в системе кондиционирования воздуха автомобиля Дэу Нексия:

Дэу Нексия – масло в двигатель

Как и любой другой автомобиль, Daewoo Nexia нуждается в техническом обслуживании, а в двигателе необходимо менять моторное масло согласно установленному регламенту. Периодичность замены масла на моторах «Нексии» в целом такая же, как и на других моделях легковых авто – через каждые 10 тыс. км пробега. Если условия эксплуатации тяжелые (высокие нагрузки, работа в жарком климате), масло рекомендуется менять через 5 тыс. км.

Требования к маслам для двигателя на Nexia стандартные, каких-то особых условий к ним не предъявляется. Чтобы масло не горело, и не образовывалась чернота на деталях внутри двигателя, оно должно быть качественным, с хорошими присадками. Минеральное масло в двигатели заливать не рекомендуется, лучше использовать «синтетику» или «полусинтетику».

Для зимнего моторного масла вязкость должна быть ниже, по классификации SAE для морозных зим хорошо использовать марки 5W30, 0W30, 5W40, 0W40. На густом моторном масле при запуске в мороз происходит интенсивный износ деталей двигателя, сокращается моторесурс, поэтому всесезонное масло зимой для ДВС применять не следует.

Уже давно доказано, что именно поддельное масло является причиной образования нагара, сокращения ресурса двигателя. Секрет здесь очень простой – в подделке нет тех качественных присадок, которые обладают необходимыми смазочными свойствами, уменьшают трение между трущимися деталями.

Если «синтетика» для автовладельца получается слишком дорогой, можно заменить ее полусинтетическим маслом, большой беды не случится. Но при замене синтетического масла на «полусинтетику» необходимо тщательно промывать масляную систему, прежде чем заливать новое масло в двигатель Дэу Нексия.

Новые двигатели 2008 года

В 2008 году помимо внешних изменений в кузове в Daewoo Nexia обновилась линейка двигателей:

вместо морально устаревшего мотора G15MF стал устанавливаться ДВС A15SMS. В этом силовом агрегате применена топливная система от Chevrolet Lanos, мотор стал отвечать нормам экологии Euro-3;
на смену 16 клапанному двигателю А15MF 1,5 л пришел новый ДВС модели F16D3, объемом 1,6 л.

Мотор A15SMS стал «сильнее» своего предшественника, его мощность увеличилась до 89 л. с., но у него есть и один «жирный» минус – в связи с тем, что ГБЦ у нового двигателя устанавливается от «Ланоса», при обрыве ремня ГРМ теперь клапана «встречаются» с поршнями.

Устройство двигателя

Система управления двигателем состоит из электронного блока управления (ЭБУ), датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств. ЭБУ представляет собой мини-компьютер специального назначения. В его состав входят оперативное запоминающее устройство (ОЗУ) и программируемое постоянное запоминающее устройство (ППЗУ). ОЗУ используется микропроцессором для временного хранения текущей информации о работе двигателя (измеряемых параметров) и расчетных данных. Из ОЗУ блок управления двигателем берет программы и исходные данные для обработки. В ОЗУ записываются также коды возникающих неисправностей.
