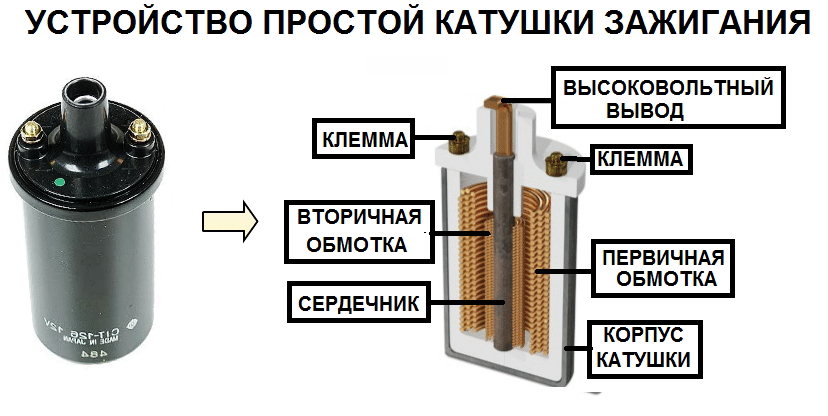

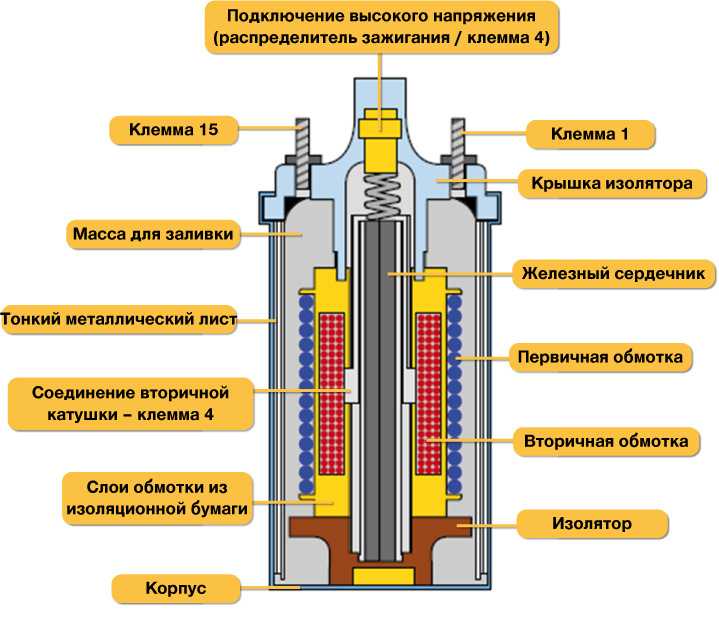

Что из себя представляет катушка зажигания автомобиля

Как проверить катушку зажигания мультиметром или методом перебора

Как проверить исправность катушки зажигания

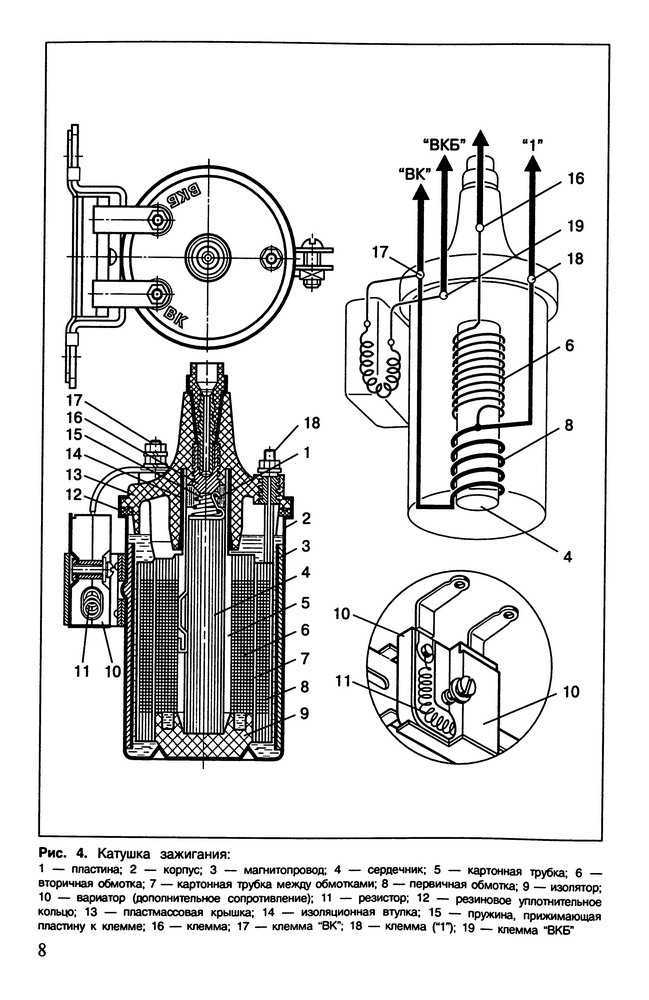

Проверка катушки зажигания для систем с распределителем зажигания начинается с «прозвонки» (измерения сопротивлений) обмоток.

Какое сопротивление должно быть на катушке зажигания

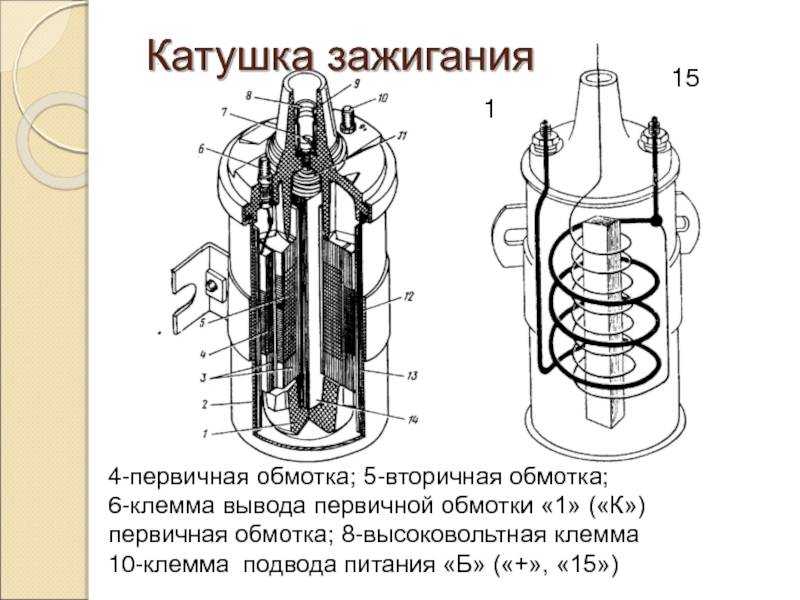

Для этого переключатель мультиметра сначала устанавливается в положение 200 Ом и измеряется сопротивление первичной обмотки, прикладывая щупы мультиметра к выводам «+» и «К».

Сопротивление должно быть в пределах от 0,2 Ома до 3 Ом (в зависимости от модели катушки и точности показаний мыльтиматра). В любом случае контакты «+» и «К» должны прозваниваться.

Затем мультиметр переключается в положение «20кОм», то есть предел измерения устанавливается 20 килоОм. Далее измеряется сопротивление между выводами «К» и центральным выводом высоковольтного провода (для этого щуп необходимо упереть в контактную медную зону внутри круглой ниши установки высоковольтного провода). Сопротивление должно быть в пределах от 2 до 4 килоОм.

Более эффективна проверка катушки зажигания непосредственно в рабочем режиме. Для этого можно построить схему, аналогичную, показанной на рисунке 7:

Но еще проще соединить контакт «+» с положительной клеммой аккумулятора проводом толщиной не менее 2 кв.мм. К высоковольтному выводу катушки подключить провод зажигания с закрепленной заведомо исправной свечой зажигания. Корпус свечи соединить с массой автомобиля, двигателя автомобиля или отрицательной клеммой аккумулятора, если АКБ снята с машины, и проверка происходит в стационарных условиях.

Далее подключить к выводу «К» катушки зажигания провод также сечением не менее 2 кв.мм. Если другим концом провода касаться отрицательной клеммы аккумулятора, должны проскакивать искры в свече. Касания должны быть обязательно кратковременными, чтобы не выгорела катушка первичной обмотки и проскакивала хорошая искра. В таком случае лучше вообще зачищенным торцом провода проводить вдоль клеммы аккумулятора, чтобы шел поток искрения.

Однако иногда второй способ проверки не годится для электронных катушек зажигания. Искры может не наблюдаться при исправной катушке.

Труднее произвести проверку сдвоенных катушек зажигания. Первичная обмотка у них обычно подключена к разъему. Прозванивать ее мультиметром можно, только зная схему катушки зажигания. Вторичная обмотка прозванивается между двух высоковольтных выводов. Сопротивление вторичной обмотки может быть немного выше, чем 4 килоОма.

Неисправность индивидуальных катушек зажигания определить, не имея знаний в области радиотехники сложно, так как для проверки необходимо собирать электронную схему.

Однако есть стопроцентный способ найти неисправную катушку. Если двигатель троит, можно последовательно отключать разъемы от катушек зажигания при заведенном двигателе.

Если после отключения катушки обороты двигателя меняются, двигатель начинает двоить, следовательно, искра зажигания в данном цилиндре присутствует. Тогда вновь подключают разъем и переходят к проверке следующей катушки, пока не найдут цилиндр, в котором при отключении разъема, характер работы двигателя не изменяется.

Видео — как ПРАВИЛЬНО проверить катушки зажигания:

Конечно, проще это сделать при помощи компьютерной диагностики. Она может сразу показать код ошибки и расшифровку, например, «пропуск зажигания к цилиндре 3».

Но отсутствие искры в конкретном цилиндре – это еще не повод утверждать, что неисправна катушка. В индивидуальные катушки зажигания встроен добавочный резистор (позиция 8 на приведенной ниже схеме индивидуальной катушки в разрезе).

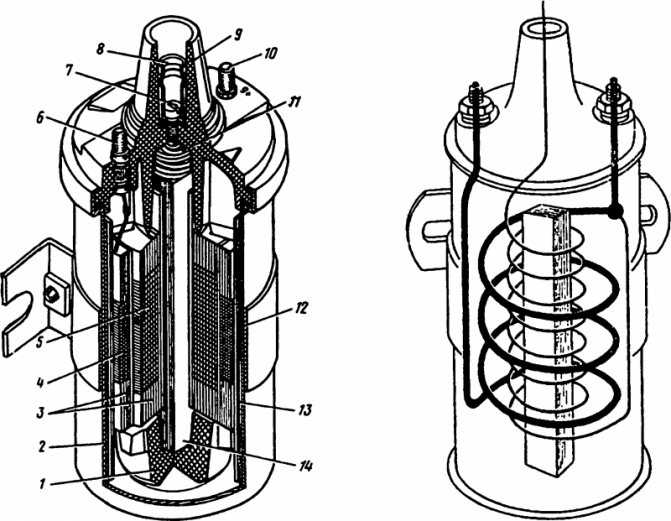

Обычно его легко достать, сняв резиновый наконечник 9. Далее следует измерить его сопротивление (от 500 Ом до нескольких килоОм). Если он не прозванивается, следует поменять.

Затем катушку зажигания цилиндра с отсутствием искры меняют местами с заведомо исправной катушкой с соседнего цилиндра. Если пропуск зажигания теперь уже будет наблюдаться в соседнем цилиндре, а нерабочий цилиндр заработает, тогда точно проблема в катушке зажигания.

Видео — как вычислить неисправную катушку зажигания:

Обычно в первую очередь выходит из строя встроенный коммутатор, сама высоковольтная катушка исправна, но приходится менять все целиком. Есть мастера, которые перепаивают выходной транзистор во встроенном коммутаторе, но опыт показывает, что восстановленные индивидуальные катушки работают недолго.

Где находится катушка зажигания

В автомобилях более ранних годов выпуска найти катушку зажигания (или как ее раньше называли бобина) найти было просто. Она всегда располагалась на виду. В крайнем случае, ее поиск можно было вести, начиная с центрального провода распределителя зажигания.

Индивидуальные катушки зажигания найти также просто: они находятся над свечами зажигания цилиндров. Но в некоторых моделях автомобилей, особенно с V-образным двигателем, чтобы обеспечить к ней доступ, даже для снятия свечей, необходимо демонтировать впускной коллектор, часть элементов конструкции двигателя.

Сдвоенные катушки зажигания обычно располагаются на перегородке подкапотного пространства. Но иногда производители их могут поместить в места, труднодоступные для замены и, тем более, контроля работоспособности.

Например, в некоторых моделях Rover 200-й серии катушка зажигания находится под выпускным коллектором в подкапотном пространстве между двигателем и салоном. Произвести измерение её параметров при контроле работоспособности можно только от разъема блока управления двигателем.

Иногда катушки зажигания крепятся на головку блока цилиндров двигателя (например, некоторые модели ГАЗ). Хоть это и удобно для проверки, но в процессе работы двигателя они нагреваются до температуры более 100 градусов Цельсия, изолирующий компаунд рассыхается и трескается, что приводит к уменьшению их долговечности.

В некоторых автомобилях индивидуальные катушки зажигания объединены в общий неразборный корпус. Даже, если вышла из строя одна катушка, необходимо менять весь дорогостоящий блок целиком.

Основные причины неисправности

К основным причинам неисправности катушек относятся:

  • установка нештатных проводов зажигания в процессе обслуживания автомобиля (были провода с распределенным сопротивлением, а поставили обычные без сопротивления, следовательно, ток зажигания не ограничивается);
  • естественный износ;
  • межвитковый высоковольтный пробой (катушка будет прозваниваться, как рабочая, но добротность уменьшается, и амплитуда импульса на вторичной обмотке значительно уменьшается);
  • перегрев катушки зажигания;
  • случайная переполюсовка аккумулятора;
  • механическое повреждение катушки;
  • установка нештатных свечей зажигания (с меньшим либо большим зазором;
  • резкие перепады температур (автомобиль попал в лужу при движении, вода попала на катушку);
  • замыкание электропроводки;
  • изморось на высоковольтных проводах.

Характеристики популярных катушек зажигания

Катушка зажигания Коэффициент трансформации Конструктивные особенности Применяемость катушек зажигания
Б114-Б 227 Р, М, ДР ЗиЛ-130, 131; ГАЗ-56, 66, 3102; ПАЗ, КАвЗ
Б115-В 88 Р, М, ДР М-412, 2140, 2141; ГАЗ-24; ЗАЗ-968 и др.
Б116 153 Р, М, ДР ГАЗ-2410, 31029
Б117 78.5 Р,М ВАЗ-2101,…07, 2121
Б118 115 Р, М, Э, ДР ЗиЛ-131; ГАЗ-66 и др.
27.3705 82 Р, М ВАЗ-2104,…09, 2121; М-2141; ЗАЗ-1102
29.3705 90 Р, С ВАЗ-2108, 09 (МСУД); ВАЗ-1111; ВАЗ-2110
3009.3705 70 З, С ГАЗ-3302 (МСУД)
3112.3705 80 З, С ВАЗ-2107,…12; ГАЗ-31029
8352.12 Р, М ВАЗ-2110,…12

Р — разомкнутый магнитопровод;
З — замкнутый магнитопровод;
М — маслонаполненная катушка;
С — сухая катушка;
Э — экранированная катушка;
ДР — катушка имеет добавочное сопротивление (0,9…1,0 Ом)

Бобины могут отличаться некоторыми незначительными нюансами, влияющими на слаженность работы двигателя. Например, бобина Б-115В может быть заменена на Б-117А. По характеристикам Б-115В и Б-117А практически идентичны. Но ток искрового разряда у Б-115В мощнее – 38 мА, а у Б-117А всего лишь – 30 мА. Мощная искра лучше, чем слабая, и замена Б-115В на Б-117А не приводит ни к каким негативным последствиям. Но владельцы автомобилей с тахометрами, обнаружат, что показания прибора не совпадают с действительными. Это происходит из-за отсутствия в 117 модели добавочного резистора. То есть, замена практически одинаковых приборов Б-115В на Б-117А, или наоборот, не всегда корректна.

Если в вашем автомобиле установлена катушка зажигания Б116, то следует знать, что они выпускаются в двух модификациях. Для контактных и бесконтактных систем. Модификации 03, 04 для бесконтактных.

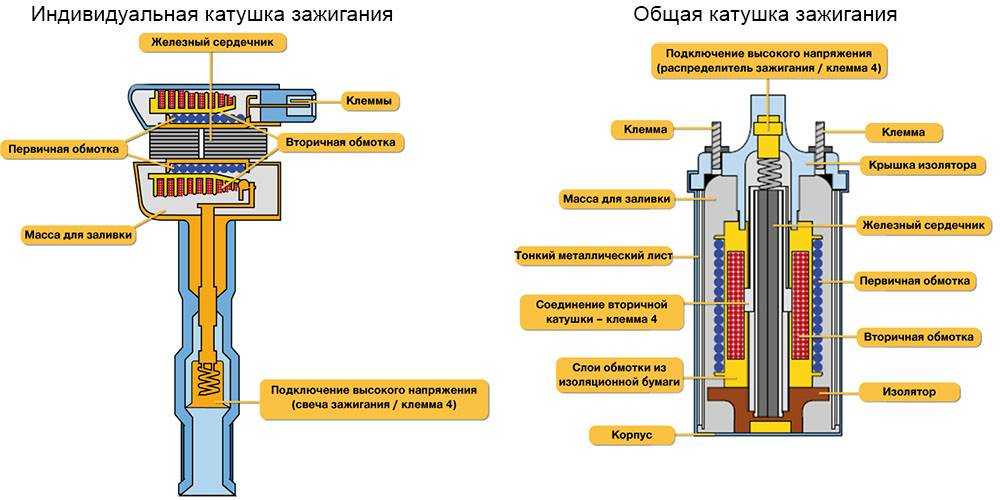

В современных автомобилях чаще применяются индивидуальные катушки, для каждой свечи отдельно. Индивидуальные повышающие трансформаторы для каждой свечи значительно упрощают систему зажигания, исключая из электрической цепи модуль распределения

Наиболее популярными производителями подобных устройств являются:

  • немецкая компания Бош;
  • тайваньская Dynatec;
  • итальянская

Но если первую компанию, Бош, можно считать генеральным разработчиком устройств, то вторые Dynatec и ERA изготавливают их клоны, но на достаточно высоком техническом уровне и по надежности почти не уступают оригиналу, несмотря на более низкую цену.

Рабочие характеристики

К рабочим характеристикам катушки зажигания относят:

  • Индуктивность первичной обмотки;
  • Сопротивление первичной и вторичной обмотки;
  • Коэффициент трансформации;
  • Энергия искры;
  • Напряжение пробоя;
  • Количество образующихся искр в минуту.

Индуктивность

Индуктивность характеризует способность катушки накапливать энергию. Измеряется в Гн – генри, единицах измерения, названных в честь американского ученого Дж. Генри. Энергия, которая накапливается в первичной обмотке, пропорциональна индуктивности. Чем выше индуктивность, тем больше энергии может накопить катушка.

Коэффициент трансформации

Коэффициент трансформации показывает, во сколько раз катушка зажигания увеличивает первичное напряжение. На первичную катушку подается напряжение от аккумулятора в 12 В. Когда первичная цепь разрывается, ток в цепи изменяется — от 6-20 ампер, до 0. Изменение тока в катушке приводит к возникновению ЭДС индукции и образованию напряжения в первичной катушке в 300-400 В. Коэффициент трансформации катушки показывает, во сколько раз увеличивается именно это напряжение. Определяется отношением числа витков вторичной катушки к числу витков первичной катушки, или отношением пробивного напряжения свечи к разнице максимально допустимого напряжение между коллектором и эмиттером транзистора и напряжения бортовой сети питания, которые известны из производственных характеристик катушки зажигания и автомобиля.

Сопротивление

В первичной обмотке – 0,25-0,55 Ом. Во вторичной обмотке – 2-25 кОм. Мощность и энергия искры обратно пропорциональны сопротивлению первичной обмотки катушки: чем оно выше, тем ниже мощность и энергия искры.

Энергия искры

Полезная энергия искры расходуется в течение 1,2 мс – время, за которое сгорает воздушно-топливная смесь. Энергия искрового разряда составляет 0,05-0,1 Дж. В свече зажигания искра образуется вследствие явления дугового разряда, когда между двумя электродами, находящимися в газе, происходит электрический пробой. Напряжение на электродах зависит от размера диаметра свечи и его материала, зазора между электродами и от состава воздушно-топливной смеси, давления в камере сгорания и температуры. Во время старта двигателя и разгона автомобиля напряжение на электродах – максимальное, так как свеча не разогрета. При постоянной скорости – напряжение минимально. Чтобы свеча работала эффективно и не давала пропусков, напряжение, генерируемое катушкой, должно быть в 1,5 больше, чем напряжение, необходимое для пробоя зазора.

Напряжение пробоя

В зазоре между электродами свечи зажигания происходит пробой, когда напряжение на электродах становится равным напряжению пробоя. Значение напряжения пробоя зависит от величины зазора между электродами, давления и температуры воздушно-топливной смеси. При первом запуске двигателя напряжение должно быть выше, чтобы произошел пробой и образовалась искра, так как топливо и воздух в камере сгорания холодные.

Расчет числа искрообразований в системе зажигания

Чтобы рассчитать, сколько раз образуется искра в минуту в системе зажигания, нужно знать число оборотов в минуту двигателя и количества цилиндров. N – столько раз образуется искра в минуту. Для двухтактного двигателя N= (Обороты/мин)*число цилиндров, для четырехтактного — N=(Обороты/мин)*число цилиндров / 2. Для 6-цилиндрового двигателя при скорости вращения в 4000 об/мин число искрообразований равно: N=4000*6/2=12 000 раз в минуту.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

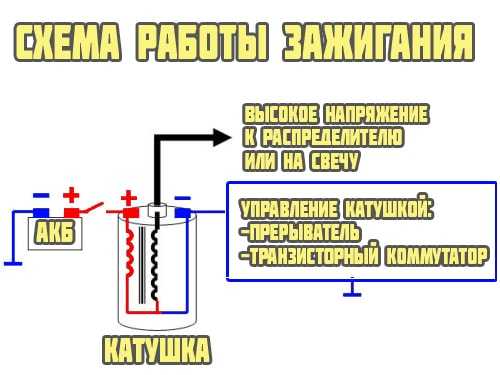

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

  1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
  2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Прочие причины

Если после проверки модуля зажигания автомобиля ВАЗ-2114 инжекторного типа не было выявлено неисправности, то стоит обратить внимание на поломки или неправильную работу смежных устройств

  1. Блок управления силовым агрегатом. Бывает, что после короткого замыкания электрической цепи, ЭБУ теряет внутренние настройки. Для возобновления работоспособности требуется отсоединить клемму «+» от аккумуляторной батареи и снова ее соединить. ЭБУ войдет во временную перезагрузку, и возможно, восстановится работа модуля. Также стоит провести профессиональную диагностику бортовой сети.
  2. Датчик положения коленчатого вала. Важный источник импульсных сигналов. Его данные влияют на раздачу напряжения от ЭБУ на второстепенные устройства. Необходимо проверить работоспособность этого элемента, его проводки, защитного предохранителя. При необходимости заменить неисправные детали.
  3. Датчик Холла. Это устройство отвечает за распределения импульсов. Сигналы образуются за счет контактного соединения во время вращения штока устройства. Любые отклонения в подаче сигналов, сказываются на работе модуля зажигания.
  4. Генератор. Высокий ток заряда этого механизма часто приводит к полному выгоранию вторичной обмотки МЗ. Первой неисправностью может стать неисправность предохранителя. При обнаружении подобной проблемы, стоит проверить величину приходящего с генератора напряжения.

Система, в которую входит датчик Холла, ДПКВ и модуль зажигания, работает за счет подсчета положения коленчатого вала. Именно так достигается точный порядок такта искры на цилиндрах.

  1. Отсутствие контакта с «массой». Подобное возникает при недостаточном натяжении 3 болтов крепления прибора. Периодическое пропадание контакта приводит к разрыву цепи. Вновь появившееся соприкосновение является причиной разряда тока большей силы. Это приводит к внутреннему прогоранию вторичной обмотки катушек.
  2. Отсутствие контакта на колпачках свечей. Плохое соединение приводит к дрожанию контакта, часто высоковольтные провода вылетают и замыкают на «массу». Это приводит к повреждению разрядного контактора МЗ.
  3. Плохой контакт или окисление на клеммах аккумулятора. Также приводит к кратковременному, но мощному разряду первичной обмотки.
  4. Свечной зазор. Завод изготовитель устанавливает фиксированную величину свечного зазора. Максимальная величина для свечей, установленных на инжекторные двигатели, может составлять 1.3 мм. Большой зазор приводит к пробитию искры на корпус. Искра просто отклоняется в сторону. Маленький размер зазора может привести к пробою высоковольтных проводов, или самой катушки зажигания. Высокое напряжение импульсного тока просто разряжается обратно в цепь.

Многие автолюбители пытаются разбирать и самостоятельно ремонтировать модули зажигания. При должных знаниях в электронике, отремонтировать можно только регулятор разряда. Катушки придется перематывать. Но основная сложность, заключается в последующей герметизации и изоляции катушек индуктивности. Любые оставшиеся трещины станут причиной пробоя и выхода из строя. Лучше приобрести и заменить МЗ точным аналогом.

Применение медных катушек зажигания в ВАЗ 2107

Медная катушка зажигания широко применяется в автомобиле ВАЗ 2107 и считается одной из самых надежных и эффективных опций для электронной системы зажигания. Она играет важную роль в передаче электрической энергии от аккумулятора к свечам зажигания, что обеспечивает правильное зажигание топлива в цилиндрах двигателя.

Медные катушки зажигания изготовляются из сплава меди с небольшим добавлением других металлов, что делает их прочными и устойчивыми к высоким температурам

Это особенно важно в условиях работы двигателя, где происходят сильные колебания температуры и выделение тепла

Преимущества использования медных катушек зажигания в ВАЗ 2107:

  1. Высокая эффективность передачи электрической энергии. Медь является хорошим проводником электричества и обеспечивает надежную передачу энергии от аккумулятора к свечам зажигания.
  2. Устойчивость к высоким температурам. Медные катушки зажигания имеют высокую термическую стабильность, что позволяет им работать при высоких температурах и предотвращает перегрев и повреждение компонентов.
  3. Длительный срок службы. Благодаря высокой надежности и прочности медных катушек зажигания, они имеют длительный срок службы и не требуют частой замены или ремонта.
  4. Улучшение работы двигателя. Правильное зажигание топлива в цилиндрах двигателя способствует оптимальному его сжиганию, что повышает мощность и экономичность автомобиля.

Важно отметить, что при замене катушки зажигания необходимо использовать оригинальную медную катушку, специально разработанную для ВАЗ 2107. Несоблюдение этого правила может привести к неполадкам в работе автомобиля, а также снижению эффективности системы зажигания

При возникновении проблем с зажиганием рекомендуется обратиться к специалисту для диагностики и замены неисправной катушки.

Алгоритм замены катушки зажигания на Лада Приора

ПОСМОТРЕТЬ ВИДЕО

Замена одной или нескольких катушек зажигания подчиняется общим принципам. Рассмотрим на примере автомобиля марки Лада Приора:

  • необходимо убедиться, что зажигание автомобиля выключено (для любого автомобиля);
  • снимаем верхнюю крышку защиты двигателя (если есть, откручиваем или отщёлкиваем клипсы);
  • снимаем разъём идущий от ЭБУ к индивидуальной катушке зажигания;
  • откручиваем болт, удерживающий ее;
  • вытаскиваем неисправный индивидуальный модуль из свечного колодца;
  • вставляем исправную катушку на освободившееся место;
  • закручиваем обратно болт крепления;
  • прикручиваем/защёлкиваем верхнюю крышку защиты двигателя.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

  • свечной ключ;
  • пассатижи;
  • исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

  1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
  2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
  3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

    Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

  4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
  5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Типы катушек зажигания

Если принимать во внимание их назначение, то можно выделить катушки контактные и бесконтактные. Если в машине нет трамблера, значит, катушка точно принадлежит к бесконтактным

Но если есть специальная оснастка — контакты прерывателя, то речь идет о пользовании контактной зажигательной системой.

Принимая во внимание количество установленных свечей, устройства могут быть общими либо индивидуальными. Неодинакова и изоляция обмоток, в частности:

Неодинакова и изоляция обмоток, в частности:

  1. Наполнение маслом. Корпус состоит из металлического основания для изоляции обмоток, применяется трансформаторное масло. При потере герметичности прибор становится негодным к эксплуатации. Если масло подтекает, получаются межвитковые электрические пробои обмоток (ведь у них нет никакой защиты).
  2. Сухие (заливка компаундом).

Как проверить катушку

Прибор можно проверить тремя различными способами:

  • визуально осмотрев;
  • замерив сопротивление на контактах обмоток;
  • путем поочередного отсоединения клемм при запущенном моторе.

Первый метод самый простой. Отсоединяем деталь и визуально ее осматриваем. Корпус должен быть целым, не иметь нагара, оплавления. Не будет лишним понюхать прибор – от него не должно пахнуть гарью. Неплохо сравнить исправную деталь с той, на которую пало подозрение в поломке.

Второй способ подразумевает измерение мультиметром сопротивления обеих обмоток. Он является самым надежным, поскольку предоставляет водителю точные параметры обмотки катушек. Для проверки первой щупы прибора помещают на входные клеммы. Сколько должен составлять результат замеров? Показания должны находиться в диапазоне от 0,4 до 2 Ом. Для измерения сопротивления вторичной один щуп подсоединяют к контакту, второй – к пружине, которая идет непосредственно к обмотке. Результат будет отличаться у разных моделей детали. Обычно он находится в диапазон от 6 до 20 кОм. Если замеры показали меньше, это повод для беспокойства.

Третий способ подойдет только для индивидуальных или четырехвыводных катушек потребует выполнить следующие действия:

  • завести двигатель;
  • поочередно отсоединить провода от катушек;
  • наблюдать за изменениями в работе цилиндра.

Если при очередном отсоединении никаких изменений не произошло, деталь, от которой отключили провод, неисправна. Работу цилиндра проверяют в первую очередь на слух. При незначительных отклонениях напряжения, которое подается на свечи, почувствовать разницу зачастую достаточно сложно. Поэтому такой метод никак нельзя назвать точным.

Тестирование осциллографом

Самую объемную информацию получают после тестирования системы зажигания осциллографом, результаты которого, выводятся на монитор персонального устройства (ПК или планшета).

Он фиксирует в виде осциллограммы, изменения величин параметров не только катушки, а и всей группы систем двигателя. Искажение графика происходит под влиянием некоторых характеристик, по которым можно судить об исправности того или иного участка:

  1. Опережающее воспламенение (угол);
  2. Число оборотов в минуту (вращения коленвала);
  3. Положение дроссельной заслонки (угол перемещения);
  4. Давление;
  5. Пропорции топливной смеси (обедненная или обогащенная);
  6. Иные.

С помощью мотор-тестера на основе цифрового осциллографа, устанавливаются следующие проблемы:

  • Размыкание высоковольтной цепи соединения датчика со свечами. Может происходить уменьшение промежутка искрения, что отрицательно скажется на транзисторе и изоляции;
  • Увеличение сопротивления на этом участке, сопровождающееся падением напряжения. Такое происходит, когда окисляются, стареют и слишком длинные провода. На графике отчетливо видно, как величина напряжения в начале искрения больше, чем к концу горения искры;
  • Обрыв такого провода между датчиком и катушкой. Дополнительный зазор искрообразования (между концами оборванного провода), приводит к увеличению напряжения, и вредит обмотке;
  • Межвитковый пробой. Он также забирает на себя часть энергии, особенно при наращивании нагрузки на двигатель. Поэтому мотор теряет мощность во время разгонов и увеличения оборотов;
  • Электродный зазор свечи. Изменение его величины, ведет к падению напряжения и пропускам воспламенения;
  • Понижение компрессии в цилиндрах. Ориентируются на понижение напряжения искрообразования, из-за понижения давления нагнетания поршней в камерах цилиндров.

Все перечисленные изменения сопровождаются пробоем изоляции и падению напряжения в цепи системы зажигания. Эти и объясняется пропуски, перегазовки и провалы воспламенения.
