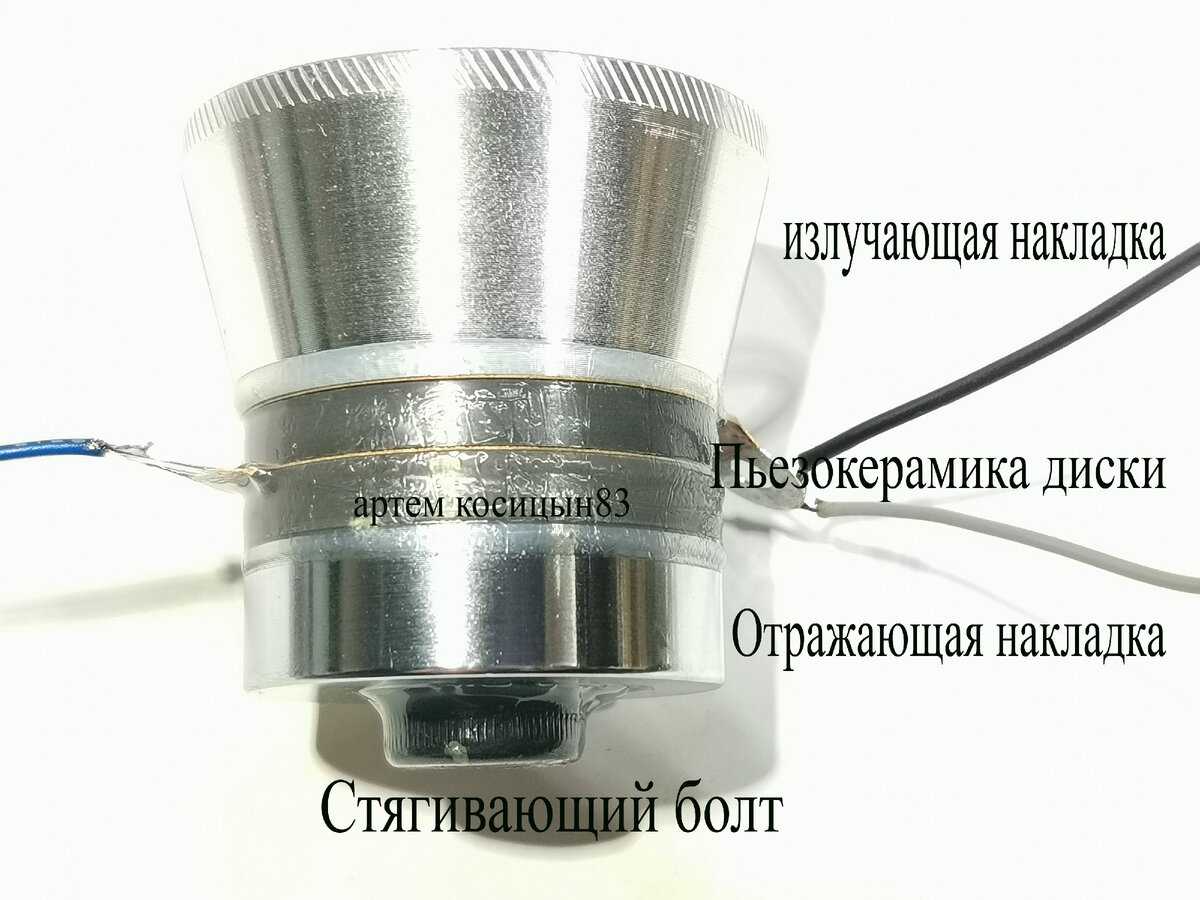

Как определить работоспособность ультразвукового излучателя: подробный анализ и методы проверки

Примеры применения ультразвуковых излучателей

Медицина

Диагностика: ультразвуковые излучатели используются в медицинской диагностике для создания изображений внутренних органов и тканей, таких как сердце, печень и почки.
Терапия: ультразвуковые излучатели также могут использоваться в медицине для лечения различных заболеваний, включая опухоли, болезни суставов и мышц, а также для устранения камней в почках.

Промышленность

Очистка: ультразвуковые излучатели могут применяться для очистки различных поверхностей, удаляя грязь, масла, пыль и другие загрязнения.
Сварка: ультразвуковые излучатели могут использоваться для сварки пластиковых деталей, при этом достигается высокая прочность и герметичность соединений.

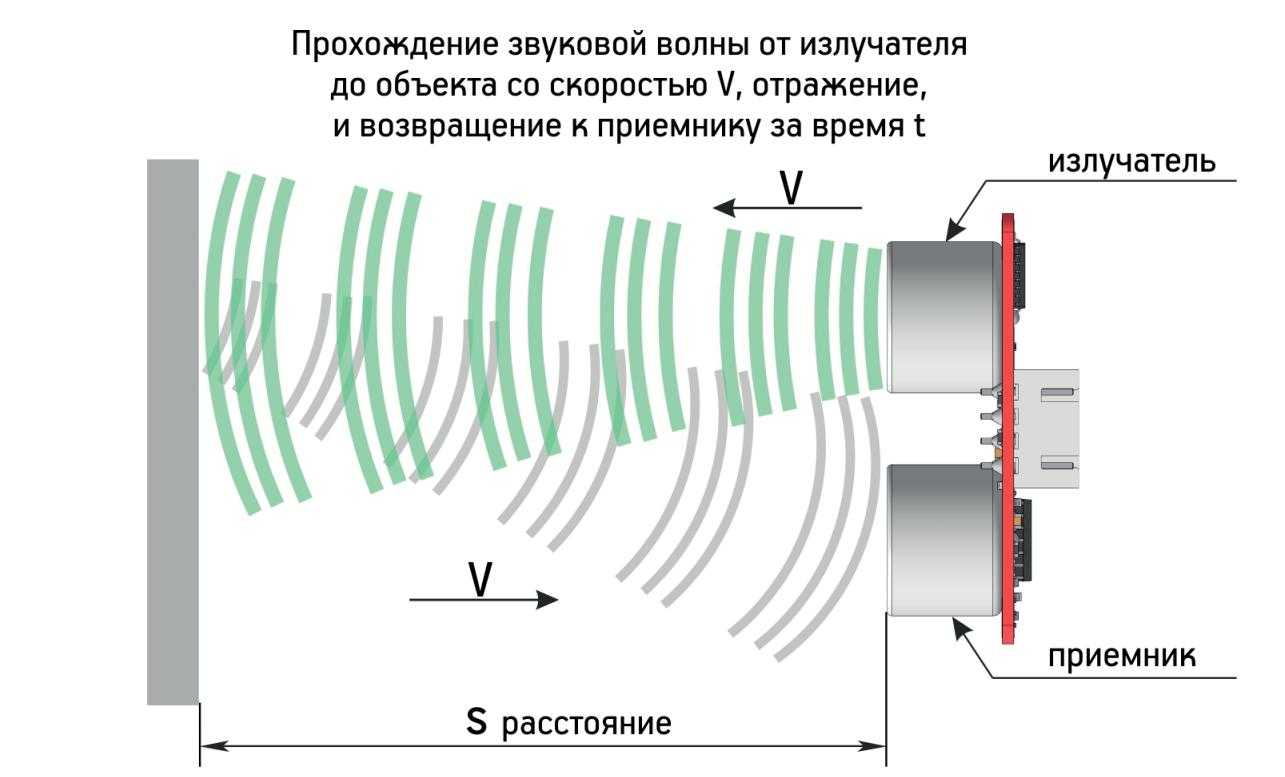

Измерения: ультразвуковые излучатели могут применяться для измерения толщины материалов или расстояния до объектов.

Безопасность и охранные системы

Датчики: ультразвуковые излучатели могут использоваться в системах безопасности для обнаружения движения и препятствий.
Отпугивание животных: ультразвуковые излучатели могут использоваться для отпугивания вредных животных или насекомых, таких как грызуны или комары.

Научные исследования

Акустика: ультразвуковые излучатели используются в научных исследованиях в области акустики для изучения и исследования звуковых волн.
Материаловедение: ультразвуковые излучатели применяются для исследования свойств различных материалов, таких как пластмассы, металлы и жидкости.

Косметология

Удаление волос: ультразвуковые излучатели применяются в косметологии для удаления нежелательных волос на теле без боли и риска ожогов.
Лечение кожи: ультразвуковые излучатели также используются для улучшения состояния кожи, увлажнения и стимуляции регенерации клеток.

Каждое из указанных применений ультразвуковых излучателей требует специализированного оборудования и знаний для его правильного использования. Перед применением ультразвукового излучателя необходимо убедиться, что он работает исправно и соответствует требованиям безопасности.

Возможные причины неисправности ультразвукового излучателя

Если вы хотите узнать, работает ультразвуковой излучатель или нет, то важно знать возможные причины его неисправности. Ниже представлены некоторые причины, которые могут влиять на работу ультразвукового излучателя:

1. Повреждение сенсора

Одной из основных причин неисправности ультразвукового излучателя может быть повреждение сенсора. Если сенсор поврежден или не функционирует должным образом, то устройство не сможет корректно излучать ультразвуковые волны.

2. Неправильная настройка

Другой причиной может быть неправильная настройка ультразвукового излучателя. Если параметры настройки установлены не верно, то излучатель не сможет работать эффективно.

3. Износ элементов

Иногда причиной неисправности ультразвукового излучателя может быть износ элементов. Если элементы, такие как диффузоры, мембраны или провода, становятся старыми или изношенными, то это может привести к ухудшению работы излучателя.

4. Неправильное питание

Неправильное питание может быть еще одной причиной неисправности ультразвукового излучателя. Если устройство не получает достаточное питание или питается неправильным образом, то это может негативно сказаться на его работе.

5. Попадание влаги

Попадание влаги в ультразвуковой излучатель может привести к его неисправности. Если влага попадает внутрь устройства, то она может повредить его элементы или вызвать короткое замыкание.

6. Неправильное использование

Неправильное использование ультразвукового излучателя также может вызвать его неисправность. Если устройство использовалось не по назначению или было подвергнуто неправильным условиям эксплуатации, то это может привести к его поломке.

Учитывая вышеуказанные причины неисправности ультразвукового излучателя, важно обращаться к специалисту или производителю для проведения диагностики и ремонта устройства. Только опытный специалист сможет точно определить причину неисправности и произвести качественный ремонт

Проверка потока воздуха

Если вы хотите узнать, работает ли ультразвуковой излучатель, первым делом вам нужно проверить поток воздуха. Как вы знаете, ультразвуковые излучатели генерируют звуковые волны с очень высокой частотой, что создает поток воздуха. Этот поток может быть слышен или ощущаться, что помогает убедиться в работоспособности устройства.

Слушайте внимательно: при включении ультразвукового излучателя вы должны услышать тихий шум. Это свидетельствует о том, что излучатель генерирует звуковые волны. Если вы не слышите никакого звука, возможно, излучатель не работает, и вам следует проверить подключение или заменить его.

Теперь давайте посмотрим на ощущения. Поместите руку перед излучателем и почувствуйте поток воздуха. Если он ощущается теплым или прохладным, это говорит о работоспособности излучателя. Температура воздуха может зависеть от настроек излучателя и окружающей среды, поэтому не забудьте это учесть при оценке его работоспособности.

Кроме того, обратите внимание на движение предметов или волос вокруг излучателя. Если они начинают колебаться или двигаться, это также указывает на работу ультразвукового излучателя

Это связано с тем, что звуковые волны создают колебания в воздухе, вызывая движение объектов рядом с ними.

Важно помнить, что поток воздуха может быть достаточно слабым, особенно если вы работаете с маленьким ультразвуковым излучателем. Поэтому будьте внимательны и не ожидайте сильного потока воздуха

В итоге, проверка потока воздуха поможет вам определить, работает ли ультразвуковой излучатель. Если вы слышите тихий шум и ощущаете поток воздуха, а также видите движение предметов, то вероятнее всего ваш излучатель работает исправно. Однако, если вы не услышали никакого звука и не ощущаете потока воздуха, вам следует проверить его наличие и состояние.

Ультразвуковой увлажнитель воздуха «Vitek VT-1767BK», устройство, ремонт.

Ультразвуковой увлажнитель воздуха «Vitek-VT1767» довольно распространенное в наше время устройство и вопросы его ремонта актуальны.

Коротко о самом увлажнителе:

Технические характеристики Электропитание: 220-240 В

50 Гц Потребляемая мощность: 140 Вт (с учетом мощности подогревателя воды)

Емкость резервуара для воды: 5 л Расход воды: 300 мл/ч Площадь увлажнения: до 50 м

Устройство и расположение основных узлов и блоков:

Сверху ставится бак с водой, фильтром для воды и поплавком с магнитом, обеспечивающим работу датчика наличия воды.

Поступивший в ремонт ультразвуковой увлажнитель воздуха «Vitek VT-1767BK» был продиагностирован.

Блок питания KV-3150. Должен вырабатывать напряжения +35В (ток до 1,5А) и +12В (ток до 1А). Новый стоит около 20$.

Собран на микросхеме SG6848 и полевом транзисторе 4NK60ZF. Основная часть схемы срисована с платы и показана ниже.

При ремонте заменены следующие детали:

Диодный мост – 4 диода 1N4007

ШИМ микросхема — SG6848

Полевой транзистор — STP4NK60ZF

Резисторы R13, R9, R14 SMD (или 0,125Вт) — 47 Ом, 470 Ом, 10 кОм

Стоимость всех замененных деталей около 2$, т.е. в 10 раз дешевле покупки нового блока питания.

Подробно о ремонте этого блока питания смотрите здесь.

Вторым неисправным узлом оказался нагнетательный вентилятор «Hongfei HB-7530L12»:

В нем обрыв обмоток и прокоррозирована плата управления. Новый стоит от 5$ до 15$. Обмотки и плата управления установлены от старого ненужного компьютерного кулера тип и электрические характеристики которого показаны ниже:

Подробнее о замене обмоток с магнитопроводом и платы управления нагнетательного вентилятора «Hongfei HB-7530L12» смотрите здесь.

Третьим неисправным узлом в увлажнителе воздуха «Vitek VT-1767BK» оказался ультразвуковой генератор.

В нем пробит транзистор BU406. Транзистор выпаян, проверены остальные детали, очищен и осмотрен ультразвуковой излучатель AW1209, повреждений нет.

Прорисована схема генератора:

Установлен новый транзистор. Генератор заработал. При проверке работы генератора нужно блокировать датчик наличия воды, иначе плата управления, замыкая левый контакт индуктивности L3 на корпус запирает транзистор. Вместо установки магнита на датчик воды можно не подключать шлейф платы управления и индикации увлажнителя. Долго держать включенным генератор нельзя. Без воды перегреется пьезокерамический излучатель и транзистор. Я кратковременно включал и осциллографом смотрел колебания прямо на контактах пьезоизлучателя.

После проверки работоспособности плата установлена на место. Оказалось, что при попадании воды на пьезоизлучатель генерация срывается. Добиться генерации подстроечным резистором в схеме генератора не удается. Подозрения на излучатель. Генератор собран по схеме емкостной трехточки. Работает на резонансной частоте пьезоизлучателя, это чуть больше 1 мГц. Основными элементами от которых зависит работа генератора является пьезоизлучатель и транзистор. Перед заменой пьезоизлучателя решил попробовать ставить другие транзисторы. При установке транзистора КТ805БМ схема устойчиво заработала, как с водой так и без воды (база — эмиттер наоборот чем у BU406).

Подстроечным резистором VR1 выставлено смещение транзистора. При изменении интенсивности парообразования оно равно:

(измерения проводились на среднем выводе подстроечного резистора VR1 относительно общего провода схемы генератора)

малая интенсивность +2,06 В

средняя интенсивность + 2,43 В

максимальная интенсивность +2,88 В

При этом наглядно изменяется амплитуда синусоиды на самом пьезоизлучателе.

Рабочая температура транзистора не превышает 45 0 С. Наблюдаемое «кипение» воды достаточно интенсивное:

Проверка работоспособности устройства в целом дала положительные результаты. Ультразвуковой увлажнитель воздуха «Vitek VT-1767BK» работоспособен в полном объеме.

Интересны экономические показатели ремонта.

Если такой ремонт осуществлять заменой блоков, то:

Ультразвуковой генератор – 20$

Нагнетательный вентилятор – в среднем 10$

Новый увлажнитель около 90$. Детали, без учета стоимости работ, более половины стоимости нового изделия. Другими словами, блочный ремонт экономически нецелесообразен.

Стоимость покупных деталей по описанному в статье методу – около 3$. Вывод очевиден.

Материал статьи продублирован на видео:

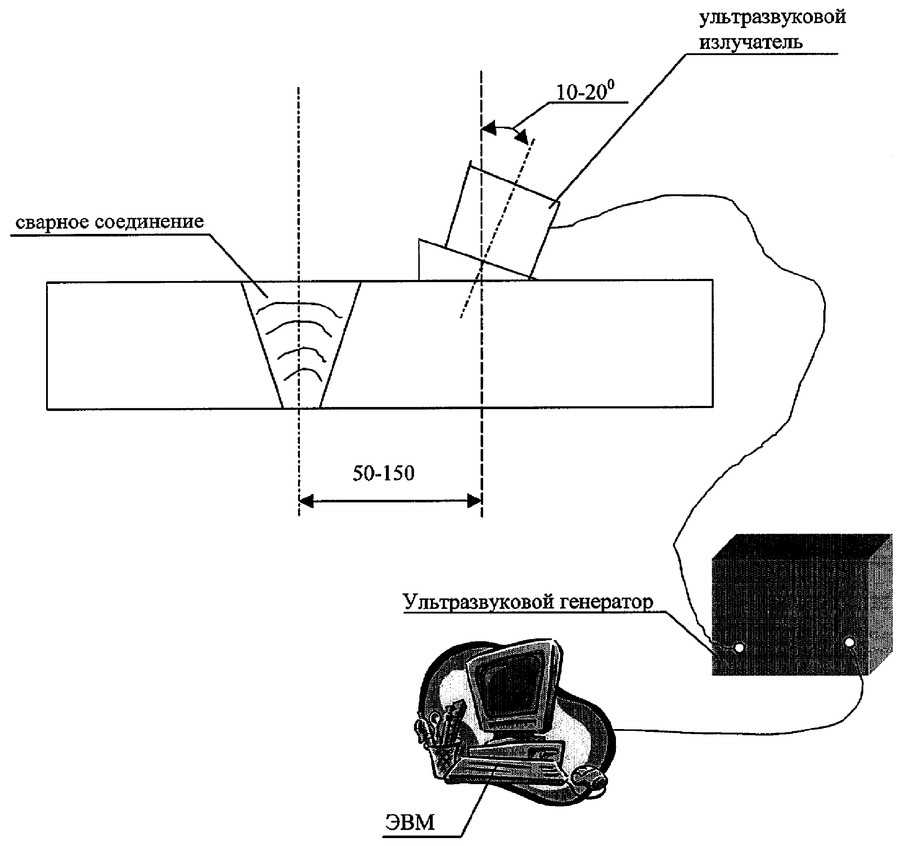

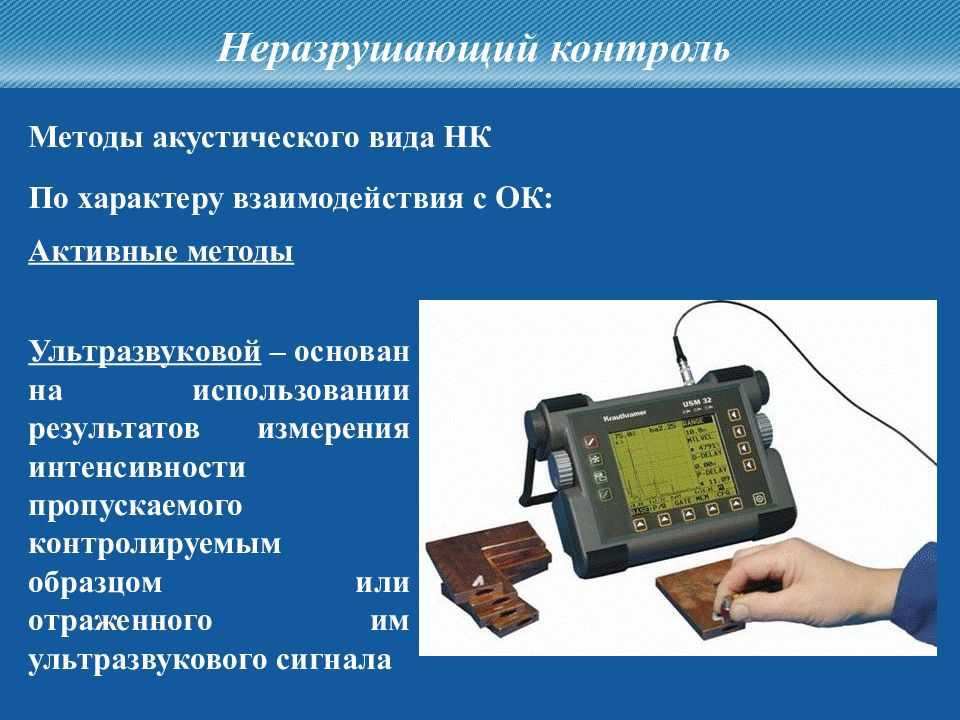

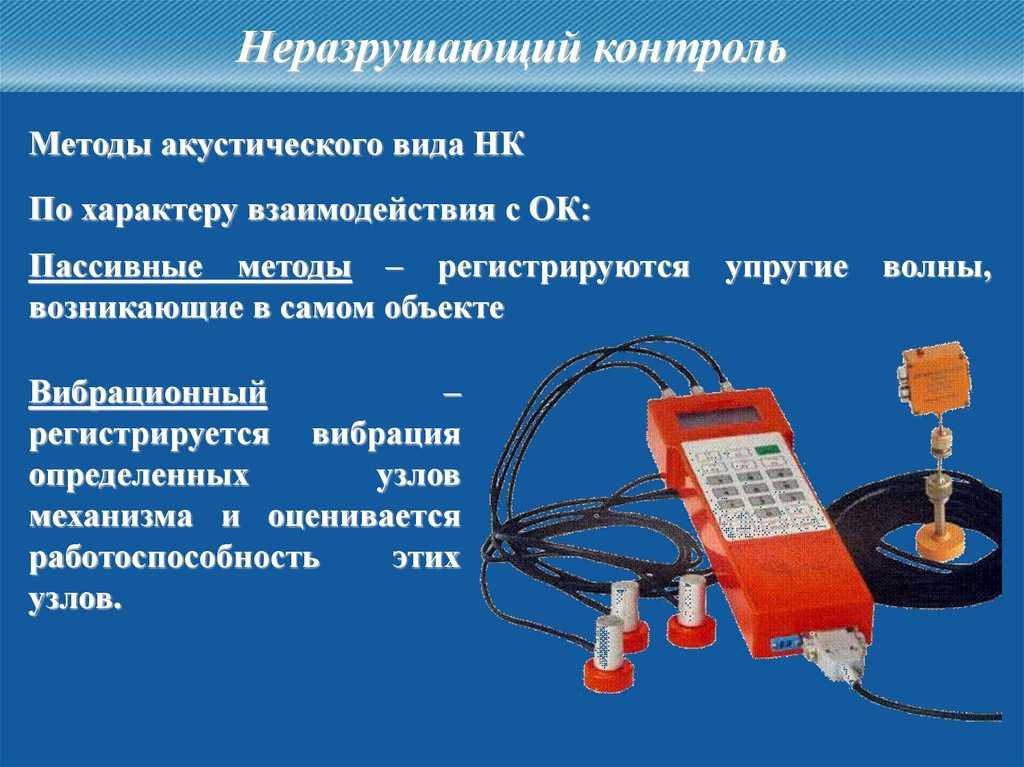

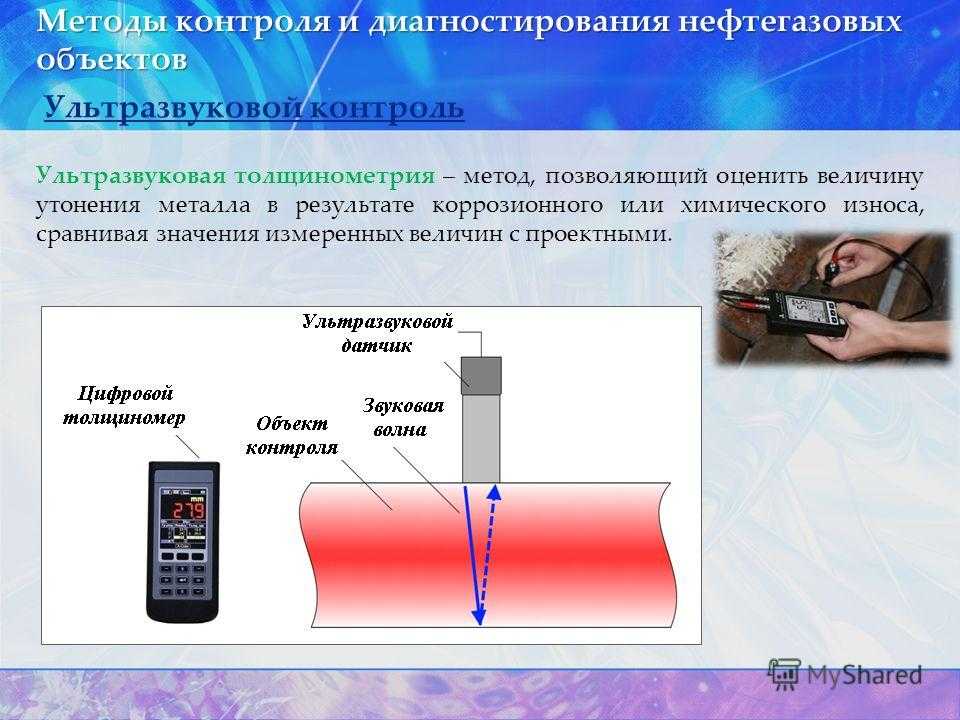

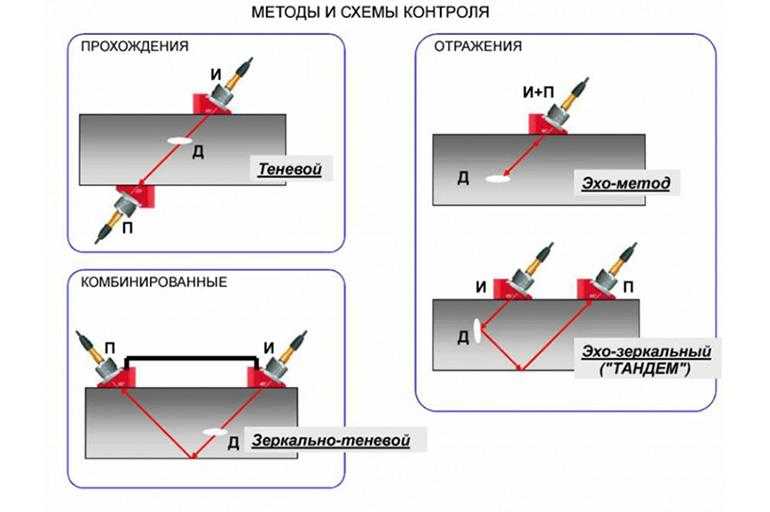

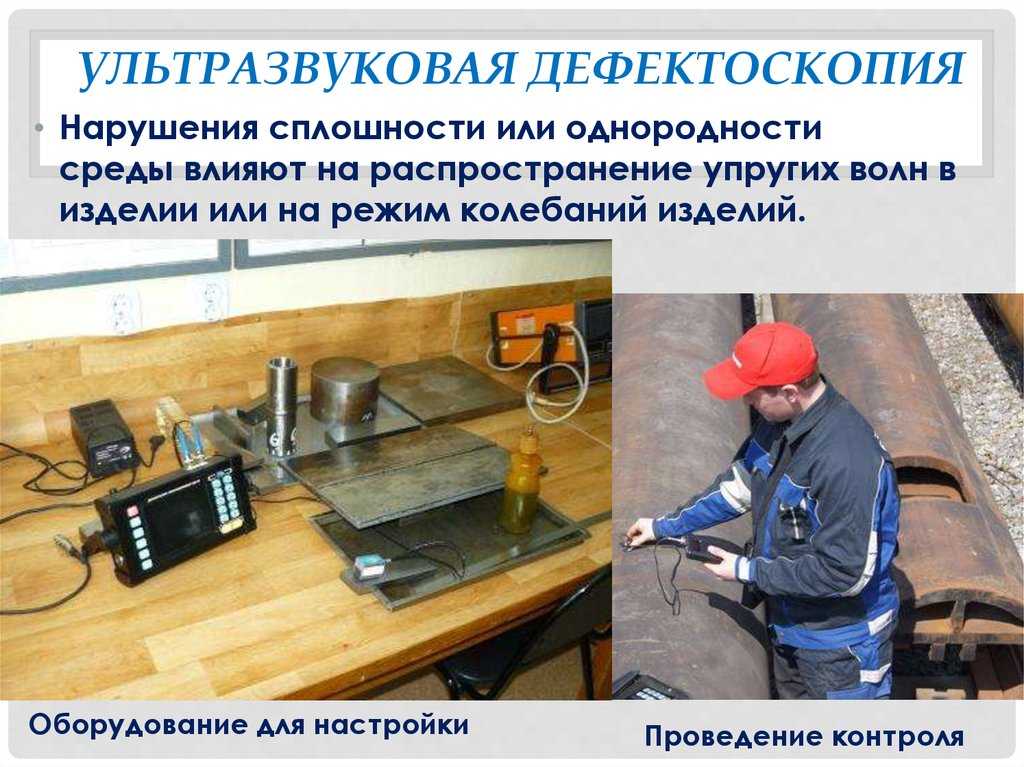

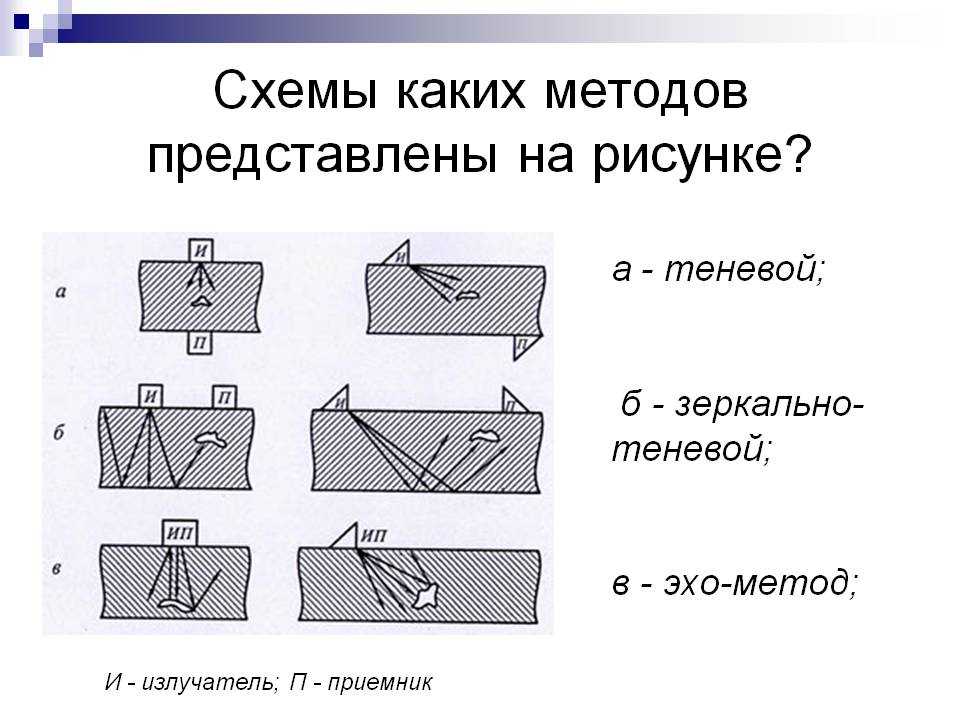

Как убедиться в работоспособности ультразвукового электромеханического измерителя толщины металла

Способ	Описание
1	Проверьте кабель и соединения. Убедитесь, что кабель не поврежден и надежно подключен к измерителю. Проверьте также контакты и разъемы на наличие коррозии или короткого замыкания.
2	Проверьте работу электромеханической системы. Убедитесь, что генератор ультразвуковых волн функционирует и передает сигнал правильным образом. При необходимости, проведите калибровку ультразвукового излучателя.
3	Проверьте работу датчика. Убедитесь, что датчик обнаруживает металлическую поверхность и генерирует сигнал обратно в измеритель. При необходимости, проверьте целостность датчика и его правильное прилегание к поверхности.
4	Проверьте отображение результатов. Убедитесь, что измеритель корректно отображает толщину металла на экране или дисплее. При необходимости, проведите калибровку индикации измерителя.
5	Проверьте точность измерения. Сравните результаты измерений ультразвукового электромеханического измерителя толщины металла с данными других известных методов измерения. При необходимости, скорректируйте настройки измерителя.

После проведения всех этих проверок вы можете быть уверены в правильной работоспособности ультразвукового электромеханического измерителя толщины металла и использовать его для различных задач по контролю толщины металлических изделий.

Профессиональная диагностика и ремонт ультразвукового излучателя

Ультразвуковые излучатели используются в медицине для проведения различных процедур диагностики и лечения. Они основаны на принципе применения ультразвуковых волн с высокой частотой для воздействия на органы и ткани пациента

Однако, иногда возникают проблемы с работой ультразвукового излучателя, и важно узнать, работает он исправно или нет

Для профессиональной диагностики и ремонта ультразвукового излучателя необходимо обратиться к опытным специалистам. Они смогут провести полную диагностику излучателя и определить наличие возможных дефектов или неисправностей.

Процесс диагностики и ремонта ультразвукового излучателя

Визуальная проверка: специалист осмотрит излучатель на наличие видимых повреждений, трещин или других дефектов.
Тестирование: с помощью специального оборудования будет проведено тестирование работы ультразвукового излучателя. Будут проверены его функциональность, частота излучения и качество сигнала.
Оценка результатов: специалисты анализируют результаты тестирования и делают выводы о работоспособности излучателя.
Ремонт или замена компонентов: если в результате диагностики выявлены неполадки, специалисты проведут ремонт или замену неисправных компонентов.
Повторное тестирование: после ремонта или замены компонентов будет проведено повторное тестирование, чтобы убедиться в исправности излучателя.

Зачем проводить диагностику и ремонт ультразвукового излучателя

Диагностика и ремонт ультразвукового излучателя имеют несколько важных целей:

Обеспечение правильной работы: исправный излучатель позволяет проводить точную диагностику и эффективное лечение пациентов.
Предотвращение возможных повреждений: ремонт и замена неисправных компонентов помогут предотвратить развитие серьезных поломок и продлить срок службы излучателя.
Соответствие нормам безопасности: регулярная диагностика и ремонт позволяют гарантировать соответствие ультразвукового излучателя требованиям безопасности и качества.

Как выбрать сервисный центр для диагностики и ремонта ультразвукового излучателя

При выборе сервисного центра для проведения диагностики и ремонта ультразвукового излучателя следует обратить внимание на следующие аспекты:

Опыт и квалификация специалистов: сервисный центр должен иметь опытных специалистов, которые обладают необходимыми знаниями и навыками для работы с ультразвуковыми излучателями.
Наличие современного оборудования: для эффективной диагностики и ремонта необходимо наличие современного специализированного оборудования.
Гарантия на проведенные работы: сервисный центр должен предоставлять гарантию на выполненные работы, что говорит о качестве и надежности их услуг.
Отзывы клиентов: обратите внимание на отзывы и рекомендации клиентов, чтобы сделать правильный выбор сервисного центра.

Важно помнить, что только профессиональная диагностика и ремонт ультразвукового излучателя могут гарантировать его исправную работу и долгий срок службы

Проверка работоспособности ультразвукового излучателя: простые способы

Существует несколько простых способов проверки работоспособности ультразвукового излучателя:

Визуальный осмотр. Проверьте состояние корпуса излучателя и его элементов. Убедитесь, что нет повреждений, трещин, ржавчины или иных дефектов.
Проверка соединений. Проверьте надежность и качество соединений между излучателем и другими элементами системы. Проверьте кабель излучателя на наличие повреждений и обрывов.
Проверка на выходе. Включите ультразвуковой излучатель и удостоверьтесь, что он излучает ультразвуковые волны. Для этого можно использовать простой тестовый устройство или мобильное приложение.
Контроль времени. Оцените время, которое требуется излучателю для достижения оптимальной работы. Если время слишком долгое или короткое, это может указывать на проблемы с работоспособностью.
Испытание на предельную мощность. Проверьте, способен ли излучатель работать на максимальной мощности без перегрева или иных проблем. При этом нужно следить за соблюдением всех рекомендаций и пределов.

Осуществлять проверку работоспособности ультразвукового излучателя следует регулярно, желательно ежемесячно или по рекомендации производителя. Это поможет поддерживать его в отличном состоянии и избежать непредвиденных ситуаций. Если в процессе проверки вы обнаружили какие-либо проблемы или неисправности, рекомендуется обратиться к специалисту для дальнейшего ремонта или замены ультразвукового излучателя.

Сбои в электронике ультразвукового излучателя

Работает ли ультразвуковой излучатель или нет — вопрос, который может возникнуть у любого пользователя. Неработающий излучатель может свидетельствовать о наличии сбоев в электронике прибора. Рассмотрим основные причины возникновения сбоев и способы их устранения.

Неправильное подключение

Одной из причин неработоспособности ультразвукового излучателя может быть неправильное подключение к источнику питания. Проверьте соответствие напряжения питания и убедитесь, что провода правильно подключены к соответствующим контактам.

Несправность элементов питания

Если излучатель работает некорректно или вообще не включается, причиной может быть неисправность элементов питания. Проверьте состояние батареек или аккумуляторов и убедитесь, что они правильно установлены. При необходимости замените элементы питания на новые.

Сбои в электронике

Если ультразвуковой излучатель подключен и элементы питания работают исправно, а прибор все равно не работает, это может свидетельствовать о сбоях в электронике самого излучателя. Возможно, прибор попал в неисправность в результате mecanical damage или выхода из строя электронных компонентов. В данном случае, потребуется обращение к специалисту для диагностики и ремонта.

Отсутствие звуковых сигналов

Если ультразвуковой излучатель работает, но не издает никаких звуковых сигналов, возможно, проблема связана с динамиком или электронной схемой, отвечающей за звуковой сигнал. Проверьте состояние динамика, а также соединения с проводами и контактами. Если проблема не устраняется, обратитесь к специалисту.

Проблемы с соединениями

Если ультразвуковой излучатель иногда работает, а иногда нет, причиной может быть плохое соединение проводов или контактов. Проверьте прочность соединений и убедитесь, что все провода и контакты находятся в исправном состоянии. При необходимости, очистите контакты от посторонних веществ и повторно подключите излучатель.

Основные причины и способы устранения сбоев в электронике ультразвукового излучателя

Причина сбоя
Способ устранения

Неправильное подключение
Проверить правильность подключения к источнику питания
Несправность элементов питания
Проверить состояние батареек или аккумуляторов, заменить при необходимости
Сбои в электронике
Обратиться к специалисту для диагностики и ремонта
Отсутствие звуковых сигналов
Проверить динамик и соединения, обратиться к специалисту при необходимости
Проблемы с соединениями
Проверить прочность соединений и очистить контакты при необходимости

Выбор места установки

Успешность работы ультразвукового отпугивателя зависит от правильного выбора места его установки. При выборе места, необходимо учесть следующие факторы:

1. Виды вредителей

Перед установкой отпугивателя следует определить, какие виды вредителей присутствуют на территории, где он будет использоваться

Разные ультразвуковые отпугиватели могут быть эффективны против разных видов животных, поэтому важно выбрать модель, которая подойдет для конкретного типа вредителей

2. Зона покрытия

Отпугиватели имеют определенную зону покрытия, в которой они способны действовать. При выборе места установки необходимо учесть эту зону и расположить отпугиватель таким образом, чтобы он мог охватить всю площадь, где присутствуют вредители.

3. Отдаленность от людей и домашних животных

Ультразвуковые отпугиватели, хоть и безопасны для людей и домашних животных, все же могут оказывать некоторый дискомфорт, особенно при близком расстоянии. Поэтому рекомендуется устанавливать отпугиватель на расстоянии от мест, где люди и домашние животные часто находятся.

4. Воздействие на соседние территории

При установке отпугивателя необходимо учесть воздействие его ультразвуковых волн на соседние территории. Отпугиватель должен быть настроен таким образом, чтобы не вызывать неудобство животным, находящимся за пределами обрабатываемой зоны.

5. Возможность обхода

Ультразвуковой отпугиватель должен быть установлен таким образом, чтобы животное не имело возможности обойти его или найти укрытие от ультразвуковых волн. Учтите места, где животные могут проникнуть на территорию или найти укрытие, и установите отпугиватель так, чтобы эти места были под наблюдением устройства.

Правильный выбор места установки ультразвукового отпугивателя — один из основных факторов обеспечения его эффективности. Соблюдая эти рекомендации, можно быть уверенным в том, что отпугиватель успешно справится со своей задачей.

Как узнать работает ультразвуковой излучатель или нет?

Если просто динамики и наушники мы подключаем к какому то источнику звука и слушаем как он звучит, то как определить ультразвуковой излучатель, наше ухо его же не слышит.

Микрофон нужен и осциллограф. В качестве микрофона желательно использовать такой же излучатель, поставленный рядом.

Можно использовать эффект Доплера. Если частота не сильно выше 20 кгц, то «помотав-покрутив головой», можно услышать писк.

На биениях — включить второй излучатель с близкой частотой. У уха характеристика нелинейная, на высоких амплитудах, оно легко «перемножит» частоты и разностную частоту можно услышать.

Про воду уже тут ответили, но это если мощный излучатель. А для маломощного, можно уронить на него пылинку. Увидеть как она подпрыгивает не удастся, а вот коэффициент трения равный нулю можно обнаружить.

Определение частоты и амплитуды излученных волн

В данном методе используется специальное устройство, называемое интерферометром, которое позволяет наблюдать интерференционные полосы, образующиеся при взаимодействии излученных волн.

Для измерения частоты можно использовать формулу:

f = v/λ

где f — частота, v — скорость звука в среде, λ — длина волны. Измерив длину волны при помощи интерферометра и зная скорость звука в среде, можно определить частоту ультразвуковых волн.

Амплитуда излученных волн может быть измерена с помощью детектора интенсивности сигнала. Детектор позволяет измерить колебания давления, вызванные ультразвуком, и преобразовать их в величину амплитуды.

Таким образом, с помощью метода интерференции, измерения длины волны и скорости звука, а также детектора интенсивности сигнала, можно определить частоту и амплитуду ультразвуковых волн, излучаемых ультразвуковым излучателем.

Метод	Описание
Интерференция	Метод, использующий интерференционные полосы для определения частоты и амплитуды волн
Измерение длины волны	Использование интерферометра для измерения длины волны
Измерение скорости звука	Знание скорости звука в среде для расчета частоты излученных волн
Измерение амплитуды	Использование детектора интенсивности сигнала для измерения амплитуды волн

Выбор материалов и инструментов для изготовления излучателя

Для создания излучателя ультразвука потребуются следующие материалы и инструменты:

Пластиковый контейнер или корпус, в котором будет размещен излучатель;
Ультразвуковой преобразователь, который преобразует электрический сигнал в ультразвуковые колебания;
Комплект для подключения преобразователя к источнику электропитания;
Провода для подключения преобразователя;
Электропитание, обычно 12 В;
Инструменты (отвертки, паяльник, ножницы и др.), необходимые для сборки и подключения излучателя;
Защитные очки и перчатки для безопасной работы;
Специальный клей или герметик для фиксации преобразователя в корпусе;
Инструкция по сборке и подключению излучателя.

Обратите внимание, что все материалы и компоненты должны быть качественными и соответствовать требованиям проекта. При выборе преобразователя ультразвука обратите внимание на его частотный диапазон и электрические характеристики

Также учтите размеры корпуса или контейнера, в котором будет размещен излучатель, чтобы он не занимал слишком много места и был удобным в использовании.

Не забывайте следовать инструкции по сборке и подключению излучателя, чтобы обеспечить его правильную работу и безопасность использования.
