Как включить дальний свет на Ford Focus 2

Светотехническое оборудование в Ford Focus второго поколения не удивляет никакими изысками — это классические галогеновые фары головного света, ближний и дальний, габаритные огни, противотуманки (одна сзади и две спереди), режим стояночного сигнального освещения и лампа заднего хода, которая почему-то расположена не со стороны водителя, а с противоположной. Однако у многих возникает вопрос о том как включить дальний свет на Ford Focus 2, поскольку схема включения немного запутана.

Переводим ползунок на ближний свет.
«Дёргаем» на себя рычаг управления поворотниками.

Ксенон в противотуманках Ford FOCUS 2

Устанавливаем туманки в направляющие и фиксируем болтами.

Если нет стандартных разъемов на ПТФ то конечно их спаять, необходимы две мелкие матери
после спайки оденьте контакты на ПТФ и замажьте нашему клиенту остается герметиком. При необходимости не создаст помех при подмене лампочки.

Нашему клиенту остается собираем и пробуем.

Номера запчастей, нужных для установки фронтальных ПТФ

1493528. набор для установки ПТФ на дорестайл
Содержит в себе:
1. 1481005. правая противотуманная фара
2.4. 1481007. левая противотуманная фара
3. 1349712. винт (4 шт.)
4. 6659902. гайка (4 шт.)
5. 1337347. правая накладка на бампер с отверстием для ПТФ
6. 1337349. левая накладка на бампер с отверстием для ПТФ
7. 1323829. переключатель освещения в салон с положением для фронтальных ПТФ
Такой переключатель идёт с зелёной подсветкой, с механическим корректором,
без автосвета и диммера (см. примечание ниже)

1521231. набор для установки ПТФ на рестайл
Содержит в себе:
1. 1209177. противотуманная фара (3.5 шт., правая и левая. однообразные)

Активация ПТФ Форд Фокус 3 Forscan

ПТФ (Постоянная Текущая Фара) на автомобиле Форд Фокус 3 может быть активирована с помощью программного обеспечения Forscan. Это позволяет использовать функцию автоматического включения фар в зависимости от освещенности дороги.

Шаг 1: Подготовка

Прежде чем начать активацию ПТФ, необходимо убедиться, что у вас есть все необходимое оборудование:

Компьютер с операционной системой Windows
Кабель ELM327 или VINT-TT55502 для подключения автомобиля к компьютеру
Программное обеспечение Forscan, установленное на вашем компьютере

Шаг 2: Подключение автомобиля к компьютеру

Подключите кабель ELM327 или VINT-TT55502 к диагностическому разъему вашего автомобиля, который обычно располагается под рулем. Затем подключите другой конец кабеля к USB-порту вашего компьютера.

Шаг 3: Запуск программы Forscan

Запустите программу Forscan на вашем компьютере. При необходимости обновите базу данных модулей своего автомобиля.

Шаг 4: Поиск и активация функции ПТФ

В программе Forscan выберите ваш автомобиль и подключитесь к нему. Далее выберите модуль GEM или BCM (зависит от конкретной модификации Форд Фокус 3), а затем найдите функцию ПТФ в списке возможностей.

Поставьте галочку рядом с функцией ПТФ, чтобы активировать ее. Некоторые модели могут требовать изменения кодировки модуля или выполнение дополнительных шагов для активации функции ПТФ. В таком случае, следуйте инструкциям, предоставленным на экране.

После завершения активации ПТФ сохраните изменения и отключите программу Forscan от автомобиля.

Шаг 5: Проверка работы ПТФ

После активации ПТФ вы сможете проверить ее работу, садясь в автомобиль и включая зажигание. В зависимости от уровня освещенности дороги, фары автоматически включатся или выключатся.

Примечание: Активация ПТФ может быть недопустима или нелегальна в некоторых странах или регионах. Проверьте местные законы и правила использования автомобильной светотехники перед активацией ПТФ.

Внимание: Активация ПТФ посредством программного обеспечения Forscan может изменить функциональность и работу других систем автомобиля. Выполняйте активацию ПТФ на свой риск

Инструкция по замене

Замену лампочек в противотуманных фарах Форд Фокус 3 можно произвести тремя способами:

Со стороны днища.
Через моторный отсек.
С предварительным демонтажом противотуманной фары.

Первый вариант удобен в том случае, если в нашем распоряжении есть смотровая яма или эстакада. Второй более трудоемок и подразумевает снятие фары головного света. Кроме того, этот способ не особо удобен, если у тебя большие кисти рук: до правой ПТФ в таком случае добраться будет весьма проблематично. Но зато в пути он самый удобный и безопасный.

Третий способ мы рассматривать не будем, поскольку он оправдывает себя лишь в случае необходимости чистки и техобслуживания самой фары. Тем не менее в некоторых сервисных центрах лампы в ПТФ Форд Фокус 3 меняют именно этим методом. Возможно, из-за того, что такой вариант дороже стоит.

Со стороны днища

Менять будем обе, поскольку если сгорела одна, второй жить осталось недолго, к тому же у старой лампы световой поток будет ниже, чем у новой. Для работы нам понадобятся:

Torx Т-30;
смотровая яма/эстакада/домкрат;
лампы H11 на замену.

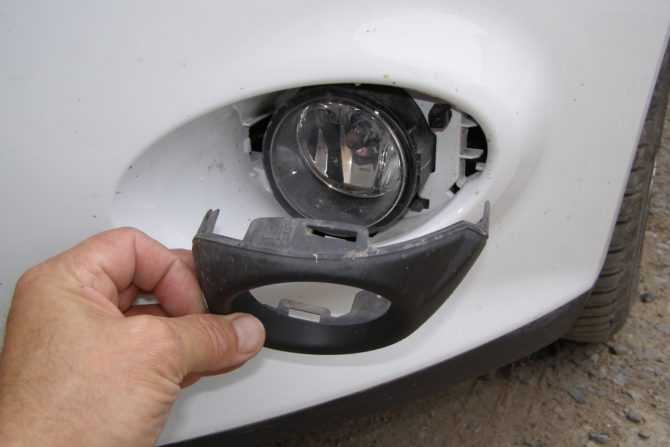

Заглядываем под бампер, со стороны нужной фары находим винт крепления брызговика. Отворачиваем его ключом Т-30, край брызговика отгибаем.

Заглядываем в образовавшуюся щель и видим заднюю часть противотуманной фары. Из ее торца выступает цоколь лампы с надетой на него колодкой питания.

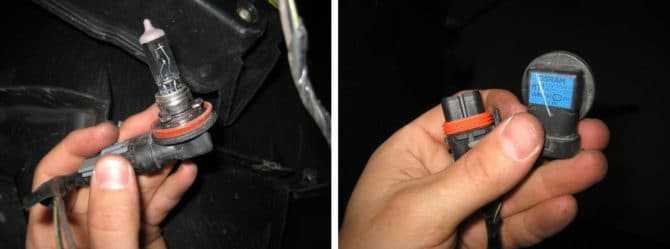

Берем лампу за цоколь и поворачиваем ее против часовой стрелки. Теперь прибор можно вынуть из фары.

Нажимаем на фиксатор и снимаем с лампы колодку питания.

Берем новую лампу, надеваем на нее колодку, проконтролировав, чтобы фиксатор надежно защелкнулся. Устанавливаем лампочку в фару, фиксируем поворотом по часовой стрелке. Ставим на место брызговик, закрепляем его винтом.

Из моторного отсека

Для того чтобы добраться до противотуманной фары через моторный отсек, нужно демонтировать фару головного света. Вооружаемся ключом Torx Т-30 или плоской отверткой и отворачиваем два винта с универсальным шлицем.

Покачиваем фару и тянем ее вперед по ходу движения автомобиля.

Отсоединяем колодку питания, фару откладываем в сторону. Заглядываем в подкапотное пространство и на задней части противотуманной фары видим цоколь лампочки с надетой на него колодкой питания.

Беремся за колодку, нажимаем на фиксатор и сдергиваем ее с лампы, потянув вниз. Поворачиваем лампу против часовой стрелки, если смотреть на нее со стороны цоколя, и вынимаем из фары.

Берем новую лампу, вставляем ее на место сгоревшей, фиксируем поворотом по часовой стрелке. Надеваем колодку питания. Монтируем фару головного света, не забыв подключить к ней колодку питания.

Установка ПТФ без проводки Ford Focus 3

Задача: установить птф на Ford Focus 3 без проводки.

Ход работ по установке противотуманных фар без проводки для Ford Focus 3

И так, если у вас завалялся старый блок питания от компьютера, берете его

и ищете разъемы с такими пинами

Нужны именно квадратные пины, они встречаются на штекерах питания видеокарты или материнской платы (на относительно старых БП есть точно)

либо покупаете такой переходник рублей за 50 (а не 500+ и ожидание недели 2, почувствовали разницу?

Затем как хотите вытаскиваете пин, я сделал это с помощью лобзика и канцелярского ножа, хотя можно обойтись одним острым ножом, главное чтобы не повредить его сильно.

Так выглядят вытащенные пины

Совет: Исходные провода тонкие, они выдержат нагрузку в 55Вт, но чтобы пины с проводом сидели надежно, я взял провод потолще (диаметром 3мм)

Если будете паять, прозвоните их, на всякий случай (у меня один не прозвонился)

Поставил сразу в машину новый блок управлением света

Правда, есть еще два болта, которые находятся под тканевой накладкой (чтобы увидеть их, придется лечь на спину и заползти под бардачок)

А я покажу только пару моментов

Вот так выглядит боковая заглушка с обратной стороны, есть там одна защелка, которая очень тугая, я ее поддевал отверткой

затем вставил пины по инструкции, и получилось так:

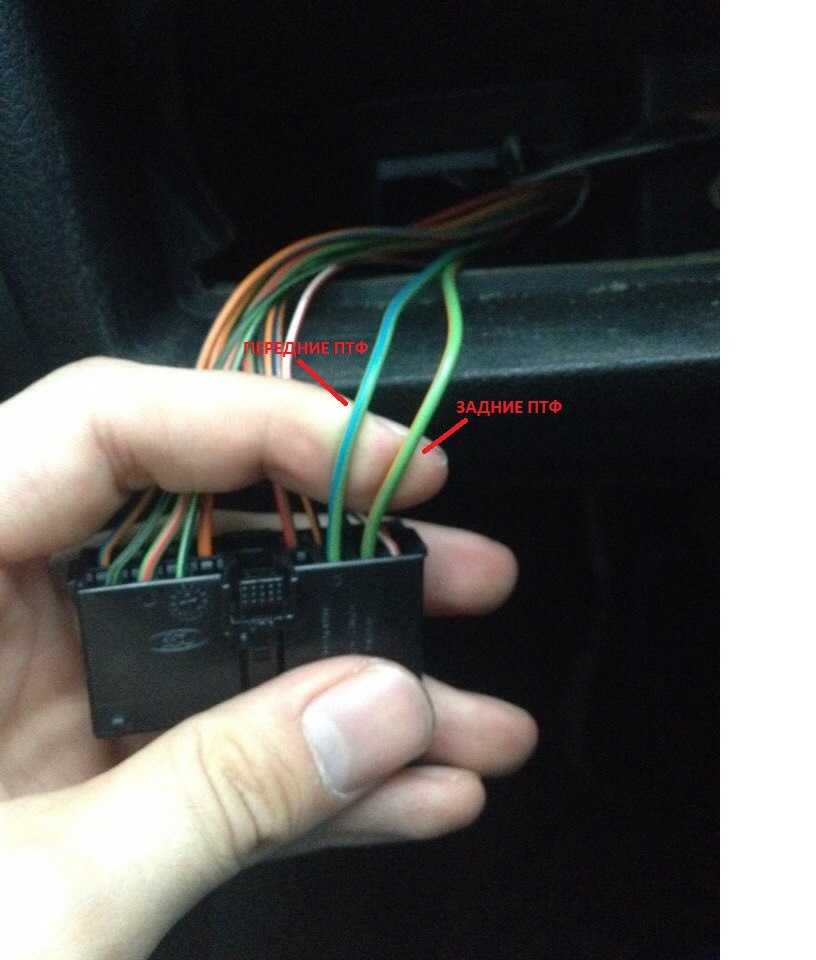

Два толстых красных провода с черной полосой это те, которые я вставил, на всякий случай обмотал их лентой, чтобы на кочках не касались, но как потом выяснил, до прошивки на них нет напряжения.

Ах да, на пинах есть выступающие «рожки» для того, чтобы они держались внутри корпуса, я их сравнял, пин входит относительно туго, но надежно (из-за толстого провода), и так же извлекается из него. И еще нужно в первый раз их примерить, т.к. они изначально меньше чем контакт в блоке ВСМ, но они раздвигаются в одном направлении, так что перед помещением наших пинов в общий штекер, их надо немного раздвинуть, надев на контакт в блоке ВСМ, либо маленькой отверткой.

Будут вопросы, постараюсь ответить.

Сейчас думаю о том, как протянуть проводку из моторного отсека в салон.

Я решил сделать проводку по правильному, и протянуть плюсы от блока БСМ к каждой противотуманке свой, я думал что два разъема сделали для определения, если вдруг лампочка перегорит и БК покажет какая. Но все не так, если перегорит в противотуманке лампочка, машине на это пофигу, и зачем нужны 2 разъема, я так и не понял.

Разъем для подключения я взял от того же блока питания

Провода у меня все медные, а на одном из штекеров провода алюминиевые…что за прикол такой, я долго понять не мог. Нельзя скручивать (именно скручивать) алюминий и медь, т.к. алюминий и медь окисляются, между ними появлется пленка которая увеличивает сопротивление, а сопротивление это активное, оно греется от протекания через него тока. Честно говоря, это строго запрещено делать в домах, при напряжении 220в и большой нагрузке, что будет в автомобильной проводке при такой скрутке я не знаю. Можете место скрутки залить термоклеем, и если проводка начнет разрушаться, это будет уже не ваша головная боль, т.к. машину вы уже продадите. Я сделал так, чтобы у следующих хозяев по этому поводу не было проблем:

Потом замотал лентой, а сами разъемы со стороны проводов залил герметиком.

Проводку протянул через резинку, через которую выходят провода в моторный отсек.

После того, как все сделал:

Купил гофры. Ну как гофры, сливной трубы стиральной машинки

переборщил. После установки отрезал все лишнее

Под снятой фарой виднеется проводка

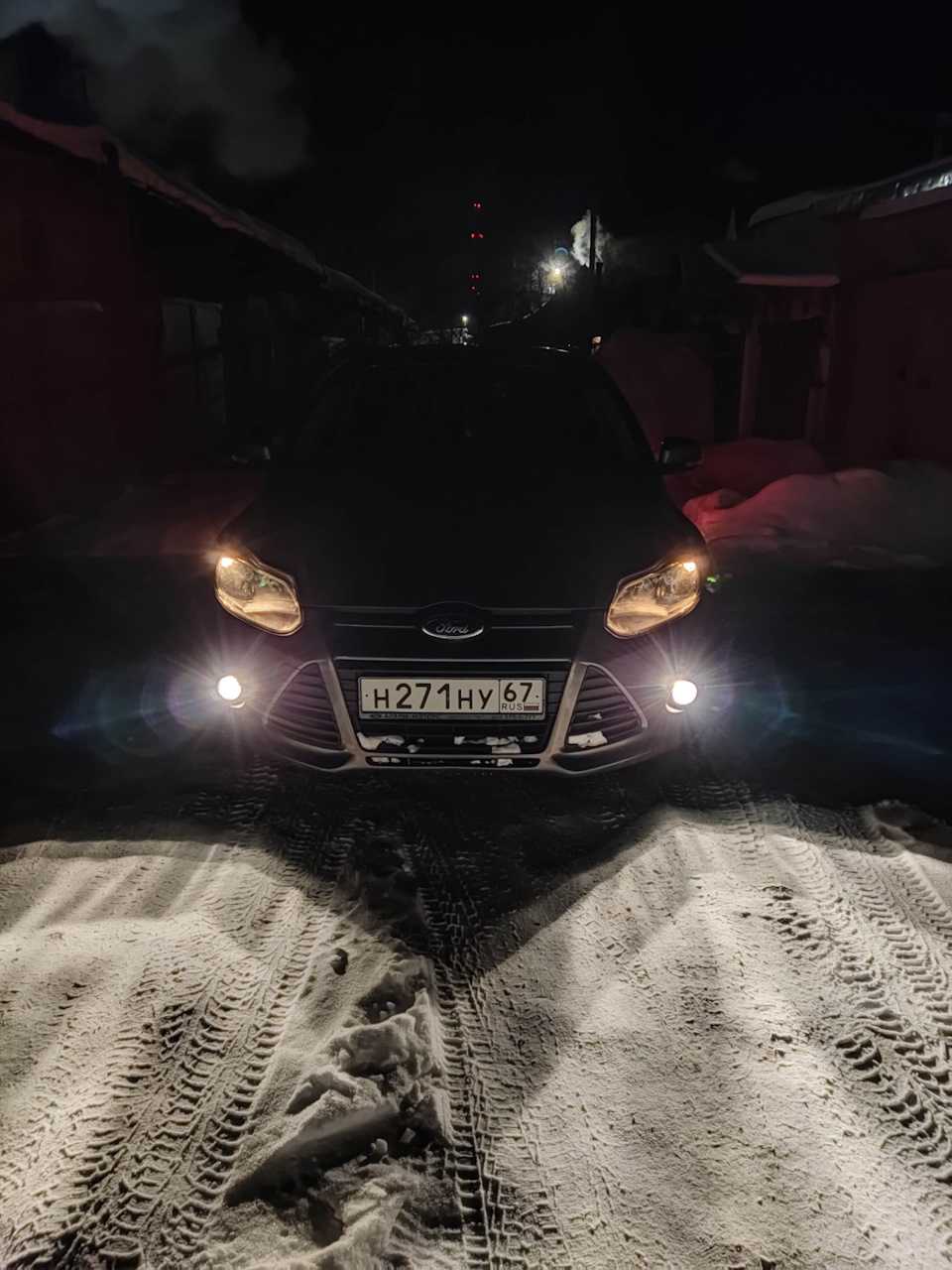

Закончил все когда уже стемнело, и вот результат:

Результат работы по установке ПТФ без проводки для Ford Focus 3 выполнены.

Подробная инструкция для активации ПТФ на Форд Фокус 3

Активация программно-технической функции (ПТФ) на автомобиле Форд Фокус 3 может быть осуществлена с использованием программы Forscan. ПТФ представляет собой ряд функций и настроек автомобиля, которые были заблокированы заводскими установками. Активация ПТФ позволяет пользователю получить доступ к дополнительным возможностям и настройкам своего автомобиля.

Шаг 1: Подключение к автомобилю

Первым этапом является подключение компьютера или ноутбука к диагностическому порту автомобиля с помощью адаптера OBD2. Выберите правильный порт и установите соединение.

Шаг 2: Скачивание и установка программы Forscan

Скачайте программу Forscan с официального сайта и установите ее на свой компьютер или ноутбук. Программа поддерживает операционные системы Windows.

Шаг 3: Получение лицензии и подключение к автомобилю

Зарегистрируйтесь на официальном сайте Forscan, чтобы получить лицензию. Затем запустите программу и выберите тип подключения к автомобилю — Адаптер OBD2. Подключитесь к автомобилю, следуя инструкциям программы.

Шаг 4: Активация ПТФ

После установки подключения к автомобилю выберите раздел Контрольные модули. Найдите модуль, который отвечает за функции, которые вы хотите активировать, например ABS или Климат-контроль. Выберите этот модуль и нажмите Настроить (PCM).

Шаг 5: Изменение параметров модуля

В открывшемся окне вы увидите список доступных параметров модуля. Отметьте параметры, которые вы хотите активировать, и нажмите Применить. Подождите, пока изменения вступят в силу.

Шаг 6: Проверка активированных функций

Выполните тестирование активированных функций, чтобы убедиться, что они работают корректно. Перезагрузите автомобиль и проверьте наличие новых функций.

Важно
Активация ПТФ с помощью программы Forscan может иметь некоторые риски

Обратитесь к руководству и документации перед началом процесса активации
Выполняйте все инструкции с осторожностью и на свой страх и риск.

Шаги по установке Focccus на Ford Focus 3

Установка программы Focccus на автомобиль Ford Focus 3 позволяет получить доступ к дополнительным настройкам и функциям. Начиная с версии Focccus 0.9.5.0, поддержка автомобилей Ford Focus 3 стала возможной. Вот шаги, которые вам потребуется выполнить, чтобы установить Focccus:

Скачайте последнюю версию программы Focccus с официального сайта разработчика.
Распакуйте архив с программой на вашем компьютере.
Подключите автомобиль Ford Focus 3 к компьютеру с помощью OBD-II адаптера.
Запустите программу Focccus.
Выберите свой автомобиль из списка поддерживаемых моделей.
Создайте резервную копию конфигурации автомобиля перед началом изменений. Это позволит вам восстановить исходные настройки в случае проблем.
Выберите параметры, которые вы хотите изменить в конфигурации автомобиля. Focccus предоставляет доступ к различным возможностям, таким как настройка света, звука, системы безопасности и многое другое.
Сохраните изменения и перезагрузите автомобиль.

После выполнения этих шагов программа Focccus будет установлена на ваш автомобиль Ford Focus 3, и вы сможете настраивать различные параметры в соответствии со своими предпочтениями. Убедитесь, что вы понимаете, какие изменения вы вносите, и не меняйте параметры, с которыми вы не знакомы, чтобы избежать возможных проблем с автомобилем.

Как получить дополнительные функции на Форд Фокус 3

Владельцы автомобилей Форд Фокус 3 могут получить доступ к скрытым функциям, которые не были доступны ранее. Данный процесс не требует дополнительной установки оборудования, все необходимые функции уже есть в автомобиле.

Для того чтобы активировать скрытые функции вам необходимо пройти в меню настройки автомобиля и нажать на определенную последовательность кнопок. После этого вы получите доступ к дополнительным функциям, настроенных под ваш автомобиль.

Как правило, в список скрытых функций входит настройка яркости фар, обновление мультимедийной системы, отображение дополнительной информации на клавиатуре и многое другое.

Не забывайте осторожность. Для того чтобы получить доступ к скрытым функциям вам необходимо провести процесс активации, который может включать в себя риски

Поэтому следуйте инструкциям очень внимательно.

Пользуйтесь результатом: Доступ к дополнительным функциям позволит настроить свой автомобиль так, чтобы он соответствовал вашим потребностям и требованиям. Вы получите дополнительные возможности, которые существенно улучшат качество вашей езды.

Итак, у вашего автомобиля есть скрытые функции, необходимые для достижения максимального удобства во время вождения. Для того чтобы получить доступ к ним, достаточно лишь выполнить определенную последовательность действий.

Дизайн и функции

Головное устройство 6000CD ранних моделей выпускалось в корпусе прямоугольной формы. В связи с корректировкой внутреннего оформления салонов машин Ford изменилась конфигурация фронтальной панели, которая стала иметь закругленные кромки и грани. Для защиты оборудования от кражи используется защитный цифровой код, который передается владельцу вместе с комплектом документации. Допускается установка модуля управления магнитолой для задних пассажиров, а также подрулевого джойстика.

встроенные часы и календарь;
раздельная настройка высоких и низких частот;
3-диапазонный радиоприемник с памятью частот радиостанций;
возможен прием дорожной информации RDS с трансляцией сообщений через громкоговорители;
проигрыватель компакт-дисков;
возможность укоренной прокрутки композиции;
повтор трека и воспроизведение песен в случайной последовательности;
штатный декодер сжатых музыкальных записей стандарта MP3;
отображение тегов на дисплее;
совместимость с оборудованием через AUX (не для всех магнитол).

Полная настройка и диагностика

При помощи программы Focccus вы сможете осуществить полную настройку и диагностику своего автомобиля Ford Focus 3. Программа позволяет работать с различными модулями автомобиля, вносить изменения в их параметры и получать информацию о состоянии систем.

Настройка модулей

С помощью Focccus вы сможете настраивать различные модули автомобиля, такие как двигатель, трансмиссия, ABS, ESP и другие. Можно изменять параметры, которые влияют на работу этих модулей, исходя из индивидуальных предпочтений водителя. Например, можно настроить чувствительность педали газа, задержку включения поворота, режимы работы системы стабилизации автомобиля и другие параметры.

Диагностика систем

Программа Focccus также предоставляет возможность диагностики различных систем автомобиля. При помощи этой программы можно получать информацию о состоянии двигателя, блоков управления, систем безопасности и других систем. Вы сможете просмотреть ошибки и их описание, а также сбросить их после устранения проблемы.

Иммобилайзер и ключи

Одной из полезных функций программы Focccus является возможность программирования иммобилайзера и ключей. При помощи этой функции можно добавить новый ключ и удалить ключи, которые больше не используются. Также можно изменить коды безопасности иммобилайзера для повышения уровня защиты автомобиля от угона.

Особенности и требования

Для работы с программой Focccus требуется специальный кабель, позволяющий соединить ноутбук или компьютер с диагностическим портом автомобиля.
Программа поддерживает только автомобиль Ford Focus 3, выпущенный после 2012 года.
Перед внесением изменений в настройки или диагностику автомобиля, рекомендуется сохранить резервную копию оригинальных настроек в программе Focccus.

Важная информация

Программа Focccus предназначена для использования только опытными владельцами автомобилей Ford Focus 3, так как неправильные настройки или диагностика могут привести к неправильной работе систем автомобиля. Если вы не уверены в своих навыках, лучше обратиться к профессионалам.

Заключение

Focccus – это мощная программа, которая позволяет настроить и диагностировать свой автомобиль Ford Focus 3. Благодаря этой программе вы сможете улучшить работу автомобиля, а также получить информацию о состоянии систем. Однако, перед использованием Focccus рекомендуется ознакомиться с инструкцией и следовать рекомендациям производителя.
