Как автомобилисту правильно натянуть ремень генератора автомобиля

Признаки износа ремня генератора и его замена

Понять, что ремень привода генераторного узла износился несложно. Есть ряд признаков, по которым это можно выяснить и без поездки в автосервис:

• Разрушение резиновой структуры, трещины по всей длине.
• Визг при работе, натяжка поможет временно, потому что резина уже изменила свои свойства.
• Заниженное бортовое напряжение из-за недостаточной скорости вращения якоря генератора.

Как натянуть ремень генератора Форд Фокус 2

Проверять и подтягивать ременной привод генератора и ГУР на автомобиле Форд Фокус 2 нужно также часто, как и в других машинах. Износ деталей особо от марки не зависит. Он связан больше с производителем самих запчастей. Что касается процедуры натягивания, то она не отличается от большинства современных авто. В конструкции натяжения используется регулировочный болт, поэтому для регулировки сначала нужно расслабить два крепления генератора. Затем узел отводится от блока цилиндров на нужное расстояние, пропорциональное усилию натяжения.

Натягиваем ремень генератора на Приоре

Натяжка ремня генератора в Приоре может быть двух типов. В модификации с ГРУ и кондиционером производитель установил натяжной ролик, поэтому потребуется специальный ключ. Сначала отпускается винт ролика и при помощи ключа поворачивается эксцентрический механизм на некоторый угол, одновременно контролируя величину натяжения. Затем закручивается винт обратно.

Основные проблемы с ремнем генератора

Поскольку приводной ремень генератора является гибким, то основные проблемы с ним — обрыв, сильный износ, расслоение и проседание.

Обрыв ремня случается редко, поскольку чтобы произошел разрыв армирующих нитей, нужно значительное усилие. Возникнуть оно может только при заклинивании одного из элементов, приводимого ремнем. К примеру, из-за разрушения подшипника генератора возможно заклинивание ротора с последующим порывом.

Сильный износ происходит со временем, ведь поверхности ремня при передаче усилия трутся о поверхности шкивов. В итоге профиль ремня уменьшается, он все больше проскальзывает, передаточное усилие его падает и генератор перестает выдавать требуемую энергию.

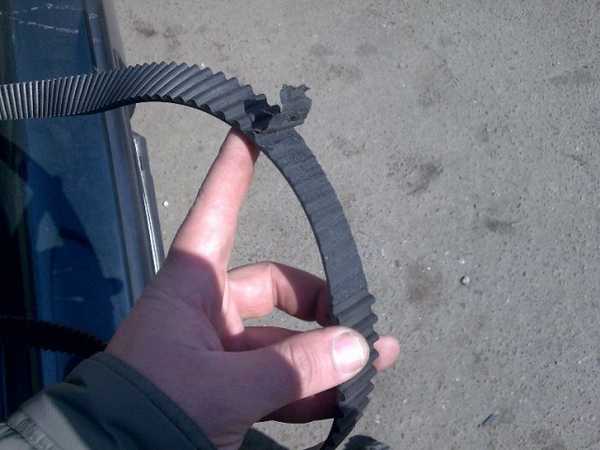

Обрыв автомобильного ремня генератора

Расслоение зачастую получается из-за повреждения шкивов. Нарушение геометрии шкива приводит к тому, что с одной стороны ремень интенсивно изнашивается, армированная нить выходит за края резинового материала, в итоге ремень постепенно разделяется на составные части. Произойти расслоение также может из-за некачественного материала изготовления.

Расслоение ремня генератора автомобиля

Проседание также происходит со временем из-за износа. Изнашиваясь, ремень в диаметре увеличивается, его натяжение ослабевает и появляется проскальзывание. Также проседание может быть вызвано некачественным материалом изготовления. Попадание горюче-смазочных материалов на поверхность ремня часто приводит к изменению физических параметров резины, из-за чего он тоже может просесть.

Основным признаком проблем с ремнем привода генератора является появление сторонних шумов, в частности скрипы и пронзительный визг. Визг обычно появляется из-за проскальзывания ремня относительно шкива, которое зачастую вызвано сильным износом или проседанием.

У авто, где для натяжки применяется натяжной ролик, появление визга может указывать помимо износа ремня также на сильный износ подшипника ролика.

Непродолжительный визг ремня в зимнее время указывает на некачественный материал изготовления. Такой ремень при минусовых температурах значительно теряет эластичность, что приводит к интенсивному износу до тех пор, пока он не прогреется. Такой ремень долго служить не будет.

Способы устранения неисправностей

Как можно избавиться от неполадок в работе РГ:

1. Свист ремешка — это одна из самых часто встречаемых неполадок, в этом случае необходимо определить причину свиста. Если РГ свистит при запуске силового агрегата, а через какое-то время свист исчезает, то в целом это не проблема. Свистит РГ обычно в сырую погоду. Если же РГ свистит не переставая, то скорей всего, причина кроется в том, что он проскальзывает. Если это обусловлено износом, то деталь подлежит замене.
2. Если произошло такое, что ремешок порвался, то другого способа решения проблемы, кроме как его замена, быть не может.
3. Повышенная шумность при работе РГ. Такая проблема может проявляться и после установки нового ремня. Если вы уверены, что он целый, то можно попробовать воспользоваться специальным средством — размягчителем. Средство брызгается на ручейки — внутреннюю поверхность ремня.
4. Проблема громкого визга зачастую связана с неработоспособностью ролика натяжителя. Если состояние ролика плачевное, то его надо будет менять (автор видео — Илья Клевин).

Видео «Как избавиться от свиста ремня генератора?»

Подробное руководство на тему устранения проблемы свиста с помощью специального аэрозольного средства приведено в ролике ниже (видео снял Профессор Леонид).

Растяжение клиновидных ремней: причины и следствия

Клиновидные ремни широко используются в различных механизмах и машинах для передачи мощности и обеспечения вращения различных узлов. Однако, по мере эксплуатации, такие ремни могут подвергаться растяжению, что может привести к нежелательным последствиям.

Основные причины растяжения клиновидных ремней:

• Неправильная установка — неправильное натяжение ремня или неправильное выравнивание его шкивов при установке машины могут привести к его неправильному функционированию и растяжению.
• Износ ремня — по мере эксплуатации клиновидные ремни могут подвергаться износу, что может привести к их растяжению.
• Перегрузка — если машина или механизм превышает допустимую нагрузку, это может вызвать растяжение клиновидных ремней.

Следствия растяжения клиновидных ремней:

1. Снижение производительности — растянутые ремни могут не переносить мощность так эффективно, как должны, что приводит к снижению производительности машины или механизма.
2. Износ ремня и шкивов — растянутые ремни и несоответствующее им шкивы могут привести к их износу и потребности в замене, что приводит к дополнительным расходам и простою.
3. Перебои в работе — растянутые ремни могут вызывать постоянные или временные перебои в работе машины или механизма, что может привести к неправильной работе и снижению эффективности процессов.

Для предотвращения растяжения и связанных с ним проблем рекомендуется правильная установка и следование рекомендациям по эксплуатации. Регулярная проверка состояния ремней и их замена при необходимости также поможет предотвратить растяжение и связанные с ним проблемы.

Процесс замены ремня генератора своими руками

Для выполнения этой работы необходимо приготовить следующие инструменты:

• набор гаечных ключей;
• набор головок с трещоткой;
• монтировку;
• большую отвёртку;
• молоток.

Как заменить на Лада Калина: видео

Замена ремня, важные этапы и нюансы:

Двигатель должен быть охлаждённым, иначе можно получить довольно болезненные ожоги.
От аккумулятора необходимо отсоединить отрицательный провод.
Перед снятием важно запомнить, как именно он расположен и в каких местах осуществляется крепление. Для страховки можно набросать схему крепления на листке бумаги, если её нет перед глазами.

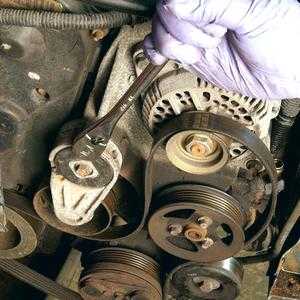

Для снятия первым делом следует ослабить его натяжение

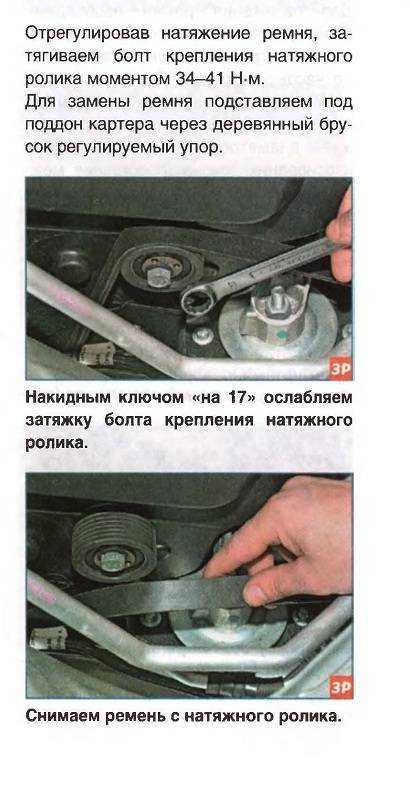

В зависимости от модели автомобиля в качестве натяжителя используется либо рейка полукруглой формы, либо специальный болт. Последний необходимо повернуть в одну из сторон, используя для этого гаечный ключ или головку. При этом выкручивать полностью его не надо. Ослабление должно произойти сразу после небольшого поворота болта.
Ремень снимается.
Размер снятого ремня необходимо сравнить с вновь устанавливаемым. Они должны иметь совершенно одинаковый размер.
Если всё находится в соответствии, устанавливаем новый согласно предварительно нарисованной схеме. После этого регулируется его натяжение.
Подключается аккумулятор, запускается двигатель и даётся максимально возможная нагрузка на генератор, то есть включаются все имеющиеся в автомобиле электрические приборы.
Замена ремня закончена.

Схема правильной установки ремня должна быть под рукой у каждого водителя на случай разрыва ремня в дороге

Рекомендации

Как правило, подтяжку ремня генератора необходимо производить каждые 15-20 тыс. км. пробега, при этом замена ремня выполняется каждые 60 тыс. км. или один раз в 4-5 лет

При этом также важно проверять натяжение по причине того, что ремень генератора растягивается со временем.
На некоторых авто можно встретить автоматический  натяжитель ремня (натяжение реализовано с помощью пружин). В этом случае водитель не имеет возможности подтянуть ремень

Выполняется только замена ремня и/или натяжителя по мере износа элементов или в случае проскальзывания ремня.
Для замены необходимо приобретать исключительно качественные ремни генератора, ролики, болты и натяжители, полностью подходящие для конкретной марки и модели автомобиля. Игнорирование данного правила приводит к тому, что ремень и натяжные механизмы могут быстро выходить из строя, появляются свисты, проскальзывание ремня или его обрывы, проблемы с электрооборудованием и т.д. Следует быть готовым к тому, что если при езде произойдет обрыв ремня, может отказать гидроусилитель рулевого управления. В этом случае усилие для поворота колес на руле значительно возрастает (особенно это заметно на небольшой скорости). По этой причине необходимо проверять состояние ремня генератора регулярно, особенно если от него также приводится насос ГУР на конкретном авто.
После замены ремня навесного оборудования, замены натяжителей и других элементов, а также выполнения его регулировок, через время требуется повторная проверка натяжения. Дело в том, что новый ремень может немного ослабиться через 100-200 км пробега. Также бывает, что при проверке определяется слишком сильная натяжка ремня. При этом, если не выполнить регулировки повторно, проблема будет прогрессировать в случае с недостаточно натянутым ремнем. Если же ремень перетянут, это станет причиной значительного сокращения его ресурса (на 50-60% и более).

Источники

• http://KrutiMotor.ru/kak-podtyanut-remen-generatora/
• https://avto-ritet.ru/zapchasti/kak-podtyanut-remen-generatora-prostye-dejstviya.html
• https://AvtoKart.ru/opyt-i-sovety/natyanut-remen.html
• https://korrekt29.ru/remont-avtomobilya/natyazhka-remnya-generatora-shema-kak-proverit-pravilno-natyanut-remen.html
• https://DriverTip.ru/repair/kak-natyanut-remen-generatora-avtomobilya.html
• https://aklaypart.ru/remont/kak-pravilno-natyanut-remen-generatora.html
• https://autosnabrf.ru/remont/kak-pravilno-natyanut-remen-generatora.html
• https://AvtoSotka.ru/motor/shema-natyazhki-remnya-generatora.html

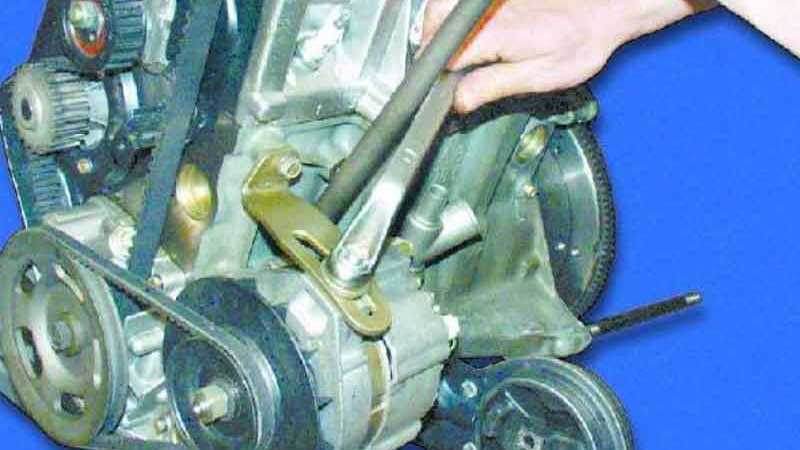

Как подтянуть ремень генератора при помощи регулировочного болта

Самым простым способом считается натяжение ремня с помощью регулировочного болта

Наиболее прогрессивным, удобным и практичным методом является болтовое регулирование уровня натяжения. Для качественного выполнения подобной процедуры необходимо придерживаться следующего алгоритма:

1. Затяжку гаек нижнего и верхнего уровня крепления генератора требуется ослабить.
2. Регулировочный болт поворачивается строго по часовой стрелке. Затем нужно отвести генератор от основного блока, одновременно контролируя степень натяжки ременного механизма.
3. В конце гайки крепления генератора необходимо качественно затянуть.

Вне зависимости от выбранной системы регулировки, после выполнения всей процедуры, используя специальный ключ, следует осуществить 2-3 оборота вала, а потом снова проверить натяжку. Также измерение нужно будет провести после недлительной поездки.

Каждый владелец автомобиля понимает, что для его «железного коня» очень важно во время проводить техническое обслуживание. Но сложность заключается в том, что современные транспортные средства настолько сложны, что порой весьма затруднительно уследить за всеми узлами машины сразу

Чтобы не допустить, неожиданной поломки автомобиля, опытные автовладельцы проводят регулярный визуальный осмотр основных узлов своего транспортного средства. Если вы раньше этого не делали, то обязательно начните, это поможет избежать многих проблем.

Помимо осмотра и проверки основных показателей, таких как уровень заряда аккумулятора, количество оставшегося моторного масла, уровень охлаждающей жидкости и так далее, следует регулярно проверять силу натяжение ремня автомобильного генератора. Все дело в том, что качество работы автомобильного генератора лишь частично зависит от исправности всех его компонентов, немалое значение в этом имеет именно сила натяжения его ремня.

От того, насколько близко к технически идеальному уровню находится сила натяжения ремня автомобильного генератора, зависит то, насколько достаточный уровень электрической энергии он преобразует из механической энергии вращения коленвала.

Своевременная регулировка ремня генератора

Все дело в том, что существует только один способ получения автомобильным генератором механической энергии от коленвала – его ременной привод. Сам ремень, представляет собой кольцо, которое изготовлено из специального сорта резины, который прошел процедуру армирования. Он закрепляется на двух шкивах, которые способны разогнать его до скорости в несколько тысяч оборотов в минуту

Из-за этих скоростей, и существует важность натяжения ремня автомобильного генератора, ведь в противном случае, он будет проскакивать, снизится коэффициент полезного действия, а значит, системы автомобиля не будут получать достаточное количество электрической энергии

Все детали конструкции автомобиля имеют свой определенный ресурс, который зависит от качества материала и технологии изготовления. Приводом для генератора является ремень. Оптимально натянутый ремень прослужит дольше. При покупке ремня обычно указывается ресурс его, но если он будет перетяну или не дотянут, то ресурс будет меньше положенного, к тому же, неправильно натянутый ремень быстрее ломает ролики, подшипники коленчатого вала и подшипники вала самого генератора.

Ремённая передача: достоинства и недостатки

Ремённый привод генератора относится к передачам, которые называются гибкой связью. Привод включает два шкива — ведущий крепится на конце коленчатого вала, ведомый насаживается на вал генератора, а также наброшенного на них ремня. Передача вращающего момента осуществляется за счёт сил трения.

Типы ремней генератора

Так как различные марки легковых автомобилей имеют разные по типу двигатели, то и ремни генератора в них используются трёх типов:

• клиновые (в сечении имеют форму трапеции, способны вести передачу значительных усилий, выдерживают большие перегрузки);
• поликлиновые (широкие, с продольными бороздами, обладают обратной гибкостью и используются для передачи вращения к нескольким устройствам);
• зубчатые (на внутренней стороне имеют поперечные канавки и наделены способностью точно соблюдать передаточное число).

Отдельный ремённый привод мощного 3–фазного генератора современного легкового автомобиля — это поликлиновый ремень, состоящий из множества продольных клиновидных зубцов, расположенных на внутренней стороне плоской бесконечной основы. Главное условие устойчивой работы генераторного ремня — это обязательное наличие натяжного устройства. В качестве его выступает натяжной ролик или сам генератор.

Поликлиновая ремённая передача имеет как преимущества, так и недостатки.

Достоинства

• маленький вес и небольшая толщина позволяют использовать ремень в приводах двигателей с высоким числом оборотов;
• повышенная обратная гибкость позволяет одновременно передавать вращение на гидроусилитель, водяной насос, генератор, компрессор кондиционера;
• обладает повышенной сопротивляемостью к образованию трещин;
• защищает генератор от ударных и пиковых нагрузок во время пуска и остановки двигателя;
• защищает генератор от перегрузки, за счёт пробуксовывания ремня в шкивах;
• устойчивая передача крутящего момента при значительном расстоянии между шкивами коленвала и генератора;
• простота конструкции;
• плавная и бесшумная работа;
• не требуется никаких видов смазки;
• небольшая стоимость в сочетании с большим сроком службы.

Недостатки

• концы валов со шкивами и опорные подшипники находятся под воздействием приличных сил, возникающих при сильном натяжении;
• при возникновении больших нагрузок наблюдается сильный износ боковых поверхностей благодаря проскальзыванию;
• срок службы зависит от правильного натяжения;
• механизм не может нормально работать при попадании на него масла, поэтому требуется защита от любых видов смазки.

Конструкция и материал генераторного ремня

Клиновой ремень состоит из 5 слоёв

Продукт должен обладать следующими характеристиками:

• большой прочностью при значительных колебаниях нагрузки;
• хорошей износостойкостью;
• максимальным коэффициентом сцепления с рабочими поверхностями шкивов;
• быть гибким, но жёстким.

Поликлиновый ремень состоит из следующих слоёв

Привод генератора делается в виде бесконечного плоского ремня, на внутренней поверхности которого имеются продольные рёбра клиновидной формы. Такая конструкция позволяет объединять эластичность плоского и повышенную силу сцепления клинового ремня. Основа — кордовый армированный слой шнуров из синтетики, покрытых прорезиненой тканью из высокопрочного каучука. Такая конструкция практически не подвержена растяжению.

Важность уровня натяжки ремней

Степень натяжения ремня в данной ременной передачи является ответственным параметром, который желательно регулярно контролировать автовладельцам. При значительном ослаблении возникает риск проскальзывания по профилю шкива, ведь вращение передаётся благодаря силе трения. Из-за малого натяга коэффициент трения снижается, а выработка напряжения оказывается ниже установленной производителем авто нормы. Вследствие малого вольтажа возникают негативные факторы:

• недостаток зарядки аккумуляторной батареи;
• бортовая электросистема испытывает дефицит напряжения;
• включенные в цепь электроприборы функционируют с повышенной нагрузкой, что негативно сказывается на их эксплуатационном ресурсе.

Автомобилистам также не стоит сильно натягивать ремешок. Подобные действия также не принесут позитива. Большое усилие заканчивается быстрым износом, а также нередко приводит к обрыву передачи в неожиданный момент. Большое усилие натяга отрицательно сказывается на работе подшипников, которые должны быть установлены на выходном валу генератора и на выходном валу коленвала. Превышение оптимальной нагрузки ускоряет их выработку. Длительное функционирование в экстремальных условиях снижает их ресурс.

Как избежать растяжения ремней

Растяжение клиновидных ремней является неприятной и нежелательной ситуацией, которая может привести к снижению эффективности работы механизма и повышению износа ремней. Чтобы избежать растяжения ремней, необходимо принять ряд мер и соблюдать определенные рекомендации.

1. Корректная установка ремней: Правильная установка ремней на механизме играет важную роль в их долговечности. Убедитесь, что ремни установлены на подходящие шкивы и надежно закреплены. Неправильно установленные ремни могут привести к их растяжению.

2

Подбор правильного размера ремня: Для того чтобы ремни не растягивались, важно выбирать ремни подходящего размера. Прежде чем приобретать ремни, необходимо определить требуемую длину и ширину ремня для конкретного механизма

3. Регулярная проверка натяжения ремней: Одной из ключевых мер по предотвращению растяжения ремней является регулярная проверка и поддержание правильного натяжения ремней. Используйте рекомендации производителя или специальные устройства для определения и поддержания натяжения.

4. Проверка состояния ремней: Регулярно осматривайте ремни на наличие повреждений, трещин, износа и других дефектов. При обнаружении проблемных мест, замените ремни на новые незамедлительно.

5. Температурные режимы эксплуатации: Учитывайте температурные режимы эксплуатации механизма при выборе и использовании ремней. Высокие или низкие температуры могут привести к растяжению ремней, поэтому рекомендуется выбирать ремни, специально предназначенные для работы в определенных условиях.

6

Соблюдение правил эксплуатации: Для предотвращения растяжения ремней важно соблюдать правила эксплуатации механизма. Избегайте резких стартов и остановок, а также перегрузок, которые могут негативно сказаться на состоянии ремней

Соблюдение этих рекомендаций и мер позволит вам избежать растяжения клиновидных ремней и увеличить их срок службы. Регулярная проверка ремней и своевременная замена поврежденных ремней также являются важными шагами в предотвращении растяжения

Важно помнить, что качественные и правильно эксплуатируемые ремни обеспечат эффективную работу механизма и минимум проблем с износом

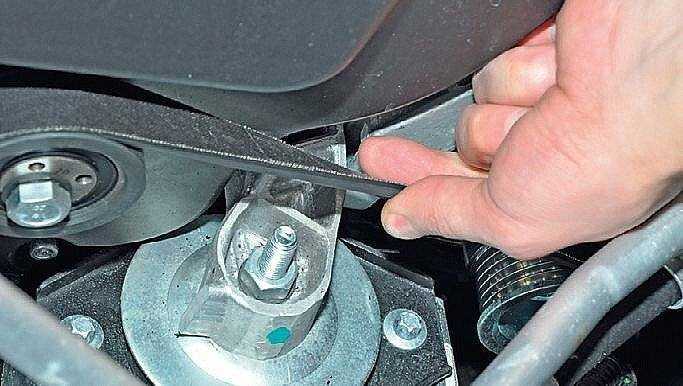

Распознавание слабого натяжения

Слабое натяжение ремня генератора может проявиться различными способами

Важно заметить эти признаки, чтобы своевременно заменить или отрегулировать ремень, устраняя возможные проблемы

Одним из указательных признаков слабого натяжения является появление звуков, свистящих или скрипящих, возникающих из-за трения ремня о ролик натяжителя или другие металлические компоненты. Также возможно появление тряски рулем, так как ремень генератора отвечает за привод многих систем автомобиля, включая рулевое управление.

Важно осмотреть ремень на предмет видимых повреждений: разрывов, трещин, признаков износа. Если ремень выглядит старым или имеет повреждения, его следует заменить

Также следует проверить его натяжение при помощи специального инструмента или при помощи руки. Ремень должен быть достаточно твердым при нажатии, но должен иметь небольшую эластичность.

Другим указателем слабого натяжения является ухудшение работы электрооборудования автомобиля. Например, автомобиль может иметь проблемы с пуском двигателя, слабым зарядом аккумулятора или нестабильностью работы фар. Все эти проблемы могут указывать на неправильное функционирование генератора, вызванное слабым натяжением ремня.

Иногда слабое натяжение ремня может проходить без заметных признаков

В этом случае стоит обратить внимание на состояние ремня и его срок службы. Рекомендуется регулярно проверять ремень генератора и при необходимости менять его, даже если нет явных признаков проблем

Устранение слабого натяжения ремня генератора включает в себя правильную регулировку натяжителя или замену ремня. Регулировка натяжителя выполняется в соответствии с руководством производителя автомобиля. Замена ремня также требует соблюдения указаний производителя и использования правильного типа и размера ремня.

Важно не игнорировать признаки слабого натяжения ремня генератора, так как это может привести к серьезным проблемам с работой автомобиля. Это простая процедура обслуживания, которая поможет поддерживать эффективность работы генератора и предотвратить поломку других систем автомобиля

Как натянуть ремень генератора и обеспечить правильную натяжку?

Знать определенные простейшие истины ремонта и обслуживания автомобиля сегодня должен каждый владелец транспортного средства, ведь поломка может произойти неожиданно, посреди пустынной трассы.

Нужно уметь исправить ситуацию и произвести быстрый ремонт для продолжения поездки. Если речь идет о разрыве или послаблении ремня генератора, то нужно не просто иметь знания о том, как правильно сделать замену или как натянуть ремень генератора.

Нужно еще и сам ремень запасной приобрести и положить в багажник для пущей уверенности в надежности своего авто.

Вообще в багажнике автомобилиста должны находиться все расходные материалы, замена которых может потребоваться срочно. Это ремень ГРМ и ремень генератора, топливный фильтр, чистое масло для доливки в случае уменьшения уровня, тормозная жидкость, антифриз и так далее. Но ремень генератора мало просто иметь в багажнике. Нужно уметь его поставить.

Когда необходима замена ремня генератора на авто?

Если вы используете качественные комплектующие, которые рекомендованы производителем, то менять ремень генератора стоит один раз на 60 тысяч километров. Лучше иногда посматривать на ремень, а замену производить при наличии микротрещин. Также замена этого узла может потребоваться, если из-под капота слышны специфические звуки вроде свиста или проскальзывания ремня на шкивах. Но в таком случае можно не сразу менять, а просто больше натянуть ремень.

Неприятные звуки возникают часто из-за того, что ремень плохо натянут. Он мог немного растянуться или крепление послабилось, что вызвало возможность проскальзывания. Если же ремень служит достаточно долго и начал показывать определенные неполадки, лучше выполнить замену этой детали. Выполняется процесс замены со следующими этапами:

• подбор нужного материала в автомобильном магазине с учетом рекомендация производителя;
• снятие старого ремня, аккуратное обращение со всеми креплениями генератора;
• проверка работоспособности шкивов и валов механизма;
• установка нового ремня и его правильная натяжка с соблюдением требований;
• проверка работоспособности оборудования.

Если натяжка ремня будет выполнена недостаточно сильная, шкив ведущего вала будет прокручиваться на ремне, генератор не будет эффективно вырабатывать электричество. Также при таких проблемах ремень генератора быстро нагревается и теряет свои нормальные свойства. Вскоре вам снова придется менять ремень, если вы не обеспечите его нормальную натяжку.

Если же при установке вы перестарались с натяжкой, тогда готовьтесь к замене или капитальному ремонту генератора. При слишком сильной натяжке из строя выходят подшипники генератора, что часто приводит к необходимости полноценной замены данного узла

Так что важно соблюдать правильную и полноценную натяжку ремня, что обеспечит долгую и правильную работу всего данного механизма

Инструкция по замене приводного ремня

Замена ремня привода генератора не является проблемой для большинства водителей. После удаления использованной полосы рекомендуется проверить картину износа. Если у него есть повреждение кромок и контактов, это может указывать на несоосность шкивов. В этом случае найдите поврежденный компонент и замените его. Нет смысла ставить новый ремень на поврежденный шкив, так как резина быстро изнашивается на острых кромках. При замене ремня следуйте последовательности, рекомендованной производителем автомобиля.

При замене приводного ремня генератора может потребоваться установка нового натяжителя и связанных с ним крепежных элементов. Список деталей, которые необходимо заменить, см. В руководстве по эксплуатации вашего автомобиля.

Что понадобится для замены?

Прежде чем пытаться заменить ремень генератора, приготовьте набор инструментов и расходных материалов (приведен максимальный перечень):

• гаечные ключи и головки;
• новый ремень и натяжной ролик;
• возвратный стержень для крепления шкива
• лопата монтажная для снятия ремня
• нож;
• защитные перчатки;
• лист бумаги и карандаш, чтобы нарисовать схему установки.

Новый приводной ремень вторичного рынка может быть на несколько миллиметров длиннее оригинального. Разницу в длине компенсирует натяжитель.

Схема

Установить ремень на моторы с двумя или тремя шкивами несложно. Ситуация меняется, когда ремень устанавливается на двигатель с более чем одним шкивом. В этом случае рекомендуется составить схему установки изделия. Такое мероприятие ускорит процесс установки и позволит избежать ошибок.

Схематические обозначения:

• 1 — шкив коленчатого вала;
• 2 — шкив генератора;
• 3 — шкив направляющий;
• 4 — муфта компрессора кондиционера;
• 5 — шкив помпы и дополнительный шкив привода подкачивающего насоса;
• 6 — ремень;
• 7 — натяжной ролик.

Алгоритм действий

Процедура различается в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции по замене ремней на популярных автомобилях. В других автомобилях операция аналогична.

На автомобиле ВАЗ Гранта

Для замены ремня на автомобиле ВАЗ Грант без натяжителя можно действовать по алгоритму:

• Ножом отрежьте старую полоску.
• Чтобы включить 3-4 оборота, поверните снизу болт крепления генератора.
• Полностью открутите верхний крепежный болт и выньте его из отверстия.
• Сдвиньте генератор вперед, пока монтажный выступ не окажется позади кронштейна.
• Закрепите механизм проволокой или другим способом.
• Наденьте ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы используют дополнительное устройство, чтобы удерживать ремешок на устройстве во время его надевания.
• Используйте гаечный ключ, чтобы повернуть вал двигателя, чтобы ремень полностью подошел.
• Зафиксируйте генератор в исходном положении. Проверить работу узлов при полной нагрузке и разных оборотах коленчатого вала.

На Киа Сид

Ремень генератора можетзаменить следующим образом:

• Снимите крепежный болт наверху генератора.
• Поднимите стопорный винт вверх из направляющего гнезда.
• Поверните устройство к нижнему винту. Если крепление «заблокировано», генератор можно повернуть, слегка постучав молотком по дереву.
• Снимите использованный ремень и прижимной ролик.
• Затем установите новый шкив, и только после этого можно смонтировать ремень.
• Натяните ремень в соответствии с инструкциями в Руководстве оператора. Проверить работу прибора, при появлении свиста немного увеличить напряжение.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Volkswagen Polo Sedan с автоматическим натяжителем:

Ослабьте натяжение ремня, ослабив болт крепления натяжителя. Размер гайки 16 мм. Поверните монтажный кронштейн шкива против часовой стрелки

Пружина растяжения сжата, что затрудняет ее вращение

Осторожно снимите ремень со шкивов, коленчатого вала и приводных агрегатов. Снимите шкив с помощью головки на 16 мм, вставленной в выемку под генератором

Если шкив не заменен, он фиксируется в положении сжатия металлическим стержнем, вставленным в отверстие в корпусе. Наденьте ремень на шкивы, затем осторожно отпустите натяжитель

Натяжитель автоматически регулирует уровень натяжения продукта.

Что такое ремень генератора

Ремень устройства генератора предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремешок всегда должен быть в рабочем состоянии, в противном случае водитель просто не сможет полноценно использовать авто. О видах и типичных неисправностях ремешка мы поговорим в этой статье.

Вне зависимости от того, какая длина ремня генератора, для обеспечения работы привода устройства может использоваться два вида ремешков:

• Клиновидный. Традиционный РГ, использующийся в основном в автомобилях, выпущенных ранее. Эксплуатация такого типа актуальна в транспортных средства, в которых привод от коленчатого вала производится только на само устройство. Существенным минусом такого РГ является то, что во время его работы есть большая вероятность проскальзывания. Более усовершенствованной версией клиновидного варианта является зубчатый, характеризующийся клиновидным профилем, а также зубьями на внутренней стороне.
• Поликлиновый. Еще один тип РГ, который в последнее время применяется значительно чаще, это поликлиновый или многоручейковый (многоручейный). Вне зависимости от того, какой номер ремня генератора, по ширине размер ремня генератора будет больший, но при этом более тонкий. А это, в свою очередь, позволяет обеспечить лучшую гибкость. Многоручейным такой РГ был назван в результате того, что на его внутренней стороне расположено несколько рядов борозд. Благодаря того, что данный тип РГ является более гибким, обычно он применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т.д.

Вне зависимости от того, к какому типу относится ремень привода генератора, все они изготовляются по одному принципу. В основе лежит специализированная резина. Также конструкция таких РГ включает в себя несколько слоев прочной армирующей нити.
